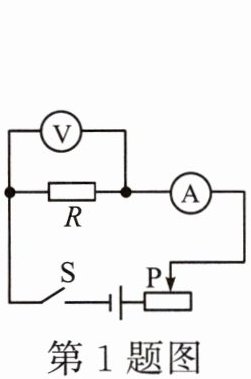

1.如图所示，电源电压保持不变，开关S闭合后，把滑片P向左移动时，滑动变阻器接入电路的阻值将，电压表的示数将。（均选填“变大”或“变小”）

1.变小 变大

【分析】
首先明确电路连接：定值电阻R与滑动变阻器串联，电流表测电路总电流，电压表测定值电阻R两端的电压。解题思路：先判断滑动变阻器滑片移动时接入阻值的变化，再结合欧姆定律分析电路电流的变化，最后根据定值电阻的特性判断其两端电压（电压表示数）的变化。
【解析】
1. 滑动变阻器通过改变接入电路的电阻丝长度改变阻值：当滑片P向左移动时，滑动变阻器接入电路的电阻丝长度变短，因此接入电路的阻值变小。
2. 电路中R与滑动变阻器串联，总电阻 $ R_{总}=R + R_{滑} $，电源电压U不变，当 $ R_{滑} $ 变小时，总电阻 $ R_{总} $ 变小。根据欧姆定律 $ I=\frac{U}{R_{总}} $，电路中的电流I变大。
3. 电压表测定值电阻R两端的电压，根据 $ U=IR $，定值电阻R的阻值不变，电流I变大，因此R两端的电压U变大，即电压表示数变大。
【答案】
变小；变大
【知识点】
滑动变阻器的使用；欧姆定律；串联电路的电压规律
【点评】
本题考查串联电路的动态分析，核心是掌握滑动变阻器的阻值变化规律和欧姆定律的应用，属于初中物理电路部分的基础题型，需明确电表的测量对象和电路连接关系。
【难度系数】
0.6

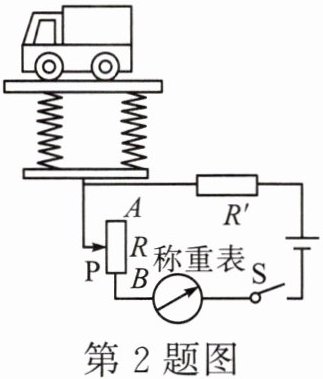

2.[跨学科·物理学与日常生活]某高速公路收费站对过往的超载货车实施计重收费，小明结合所学的物理知识设计了如图所示的称重表原理图，此设计中的称重表可由电流表改装，当车辆越重时，电路中电流越（选填“大”或“小”），此设计中的$R'$（选填“可以”或“不可以”）去掉。

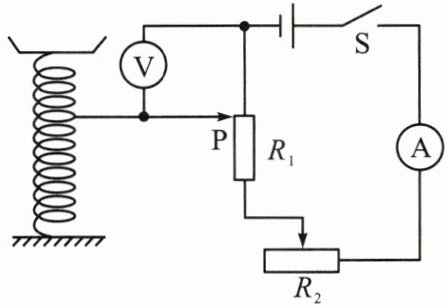

[变式训练]某台秤的显示端由电压表改装而成，电路设计如图所示。闭合开关S，正确的说法是（）


A.保持$R_2$阻值不变，被测物体质量变大时，电路中电流变大
B.保持$R_2$阻值不变，被测物体质量变大时，电压表和电流表示数之比变小
C.保持被测物体质量不变，当$R_2$滑片向左滑动，电压表示数变大
D.若增大台秤量程，可以将$R_2$滑片向左滑动

2.大 不可以
[变式训练]D ［解析］保持$R_2$阻值不变，被测物体质量变大时，滑片P向下滑，但是由于电路中滑动变阻器接入的阻值不变，总电阻不变，电路中的电流不变，故A错误。保持$R_2$阻值不变，被测物体质量变大时，滑片P向下滑，电路中的电流不变，电压表所测量的部分电阻变大，根据$U=IR$可知，电压表测量范围的电压变大，则电压表的示数变大，电压表和电流表示数之比变大，故B错误。保持被测物体质量不变，当$R_2$滑片向左滑动。$R_2$接入的阻值变大，总电阻变大，电路中的电流变小，保持被测物体质量不变，$R_1$的滑片不会移动，则电压表所测量部分电阻的大小不变，根据$U=IR$可知，通过电阻$R_1$的电流变小，故电压表的示数变小，故C错误。当所测的质量变大时，$R_1$的滑片P向下滑，当$R_2$接入的阻值不变时，电压表所测量部分的电阻变大，电压表的示数变大，而电压表示数的最大值是不变的，要增大台秤量程，则电压表所测的电阻需要变大，则电路中的电流需要变小，可以采用将$R_2$滑片向左滑动来实现，故D正确。

【分析】
1. 对于第一小问：称重表由电流表改装，车辆越重时，压力传感器（滑动变阻器）接入电路的阻值越小；根据欧姆定律，电源电压不变时，总电阻越小，电路电流越大，因此称重表电流越大。定值电阻R'起保护电路的作用，防止车辆过重时电流过大烧坏电表，故不能去掉。
2. 对于变式训练：需先明确电路结构（电流表测串联总电流，电压表测滑动变阻器某段电阻的电压），再结合欧姆定律逐一分析选项，判断各选项的正误。
【解析】
第一题解答：
当车辆越重时，作用在压力传感器上的压力增大，其接入电路的阻值减小。电路为定值电阻R'与压力传感器串联，电源电压U不变，根据欧姆定律 $ I = \frac{U}{R_{总}} = \frac{U}{R' + R_{压}} $，压力传感器阻值越小，总电阻越小，电路电流越大，因此称重表（电流表改装）示数越大。
若去掉R'，当车辆过重时，压力传感器阻值过小会导致电路电流过大，烧坏电流表或电源，故R'不可以去掉。
变式训练解答：
电路中电流表测串联电路的总电流，电压表测滑动变阻器某段电阻的电压，分析各选项：
选项A：保持R₂阻值不变，被测物体质量变大时，滑片P向下滑，但R₂接入电路的阻值不变，总电阻不变，电源电压不变，由 $ I = \frac{U}{R_{总}} $ 得电路电流不变，A错误；
选项B：保持R₂阻值不变，质量变大时，电流不变，电压表测量的电阻随滑片下移而变大，由 $ U = IR $ 得电压表示数变大，电压表与电流表示数之比等于被测电阻，因此比值变大，B错误；
选项C：保持质量不变，R₂滑片向左滑动时，R₂接入电路的阻值变大，总电阻变大，电流变小；电压表测量的电阻不变，由 $ U = IR $ 得电压表示数变小，C错误；
选项D：增大台秤量程，需让更大质量物体作用时电压表示数不超量程，需减小电路电流。将R₂滑片向左滑动，R₂接入电阻变大，总电流变小，符合要求，D正确。
【答案】
大；不可以；D
【知识点】
欧姆定律、电路动态分析、电表的使用
【点评】
本题结合计重收费、台秤等生活场景，考查欧姆定律在串联电路中的应用，要求学生准确判断电路结构、电表测量对象，分析滑动变阻器对电路电流和电压的影响，是典型的物理知识生活化应用题型，注重考查学生的分析能力。
【难度系数】
0.6

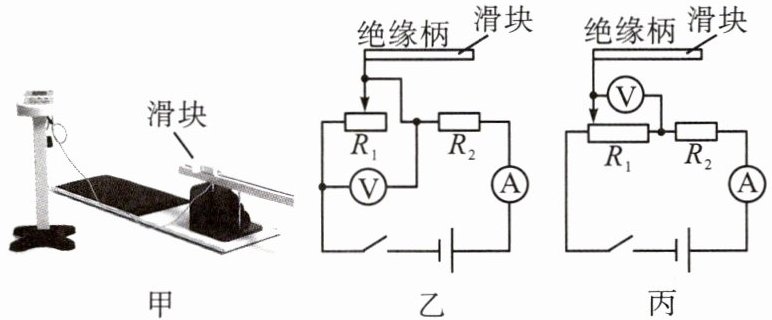

3.如图甲是体育课上坐位体前屈测量仪，图乙和图丙是用电表示数来反映成绩的模拟电路。推动绝缘柄使滑动变阻器的滑片向左移动，图乙可利用示数增大的（选填“电流表”或“电压表”）反映测量成绩；图丙中电流表示数（选填“变大”“变小”或“不变”）；两种设计，电表示数与推动距离可成正比的是图（选填“乙”或“丙”）。

3.电流表 不变 丙 ［解析］由题图乙可知，该电路为串联电路，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；向左推的距离越大，滑动变阻器接入电路中的电阻变小，总电阻变小，根据欧姆定律可知，电路中的电流变大，电流表示数变大；滑动变阻器接入电路中的电阻变小，根据串联电路的分压规律可知，滑动变阻器分担的电压变小，电压表示数变小；由于向前推的距离越大，电流表示数变大，电压表示数变小，所以题图乙可利用示数增大的电流表反映测量成绩；由题图丙可知，该电路为串联电路，电压表测量滑动变阻器右侧电阻两端的电压，电流表测量电路中的电流；由于电压表的电阻很大，所以滑动变阻器的整个电阻都接入电路，且滑片移动时，滑动变阻器接入电路的电阻不变，电路的总电阻不变，根据欧姆定律可知，电路中的电流不变，根据$U=IR$知，在电路中的电流不变时，与电压表并联部分的电压与其电阻成正比，由于在材料、横截面积以及温度不变时，导体的电阻与其长度成正比，所以电表示数与推动距离可成正比。

【分析】
要解决本题，需先明确乙、丙两个电路的结构，再结合滑动变阻器的工作原理、欧姆定律及串联电路的特点，分析滑片移动时电表示数的变化，以及电表示数与推动距离的关系：
1. 分析图乙：确定电路连接方式，明确电表测量对象，再判断滑片左移时滑动变阻器接入电阻的变化，进而推导电流、电压的变化；
2. 分析图丙：注意滑动变阻器的接入方式（全部接入电路），明确电压表测量的是滑片右侧部分的电压，结合总电阻不变判断电流，再根据电阻与长度的关系判断电压与推动距离的关联。
【解析】
1. 图乙电路：R₁与R₂串联，电流表测电路电流，电压表测R₁两端电压。当滑片向左移动时，滑动变阻器R₁接入电路的电阻变小，电路总电阻变小，电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路电流变大，即电流表示数增大；根据串联分压规律，R₁电阻变小，其两端电压变小，电压表示数变小，因此图乙可利用示数增大的电流表反映测量成绩。
2. 图丙电路：R₁全部接入电路，与R₂串联，电流表测电路电流，电压表测R₁滑片右侧部分的电压。由于电压表内阻极大，滑动变阻器的全部电阻始终接入电路，电路总电阻不变，电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路电流不变，即电流表示数不变；当滑片向左移动时，电压表并联部分的电阻长度变长、电阻变大，电路电流不变，根据$U=IR$，电压表示数变大，且导体电阻与长度成正比，因此电压表示数与推动距离成正比，即图丙的电表示数与推动距离成正比。
【答案】
电流表；不变；丙
【知识点】
欧姆定律、串联电路特点、滑动变阻器应用
【点评】
本题结合坐位体前屈测量仪的实际场景，考查电路分析能力，需区分滑动变阻器的不同接法，利用欧姆定律和串联规律分析电表示数变化，是电路知识的实际应用，难度适中。
【难度系数】
0.5

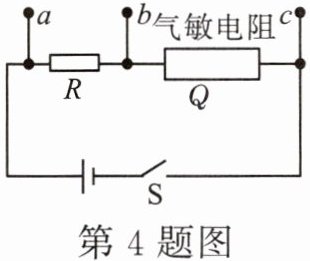

4.如图是某简易煤气检测电路,其中Q为气敏元件,其阻值随煤气浓度的升高而减小。若输出信号的仪表选用电压表或电流表,闭合开关S,当煤气浓度升高时,要求仪表的示数增大,则 ()

A.选用电压表接在a、b之间
B.选用电压表接在b、c之间
C.选用电流表接在b、c之间
D.选用电流表接在a、c之间

4.A

【分析】
首先明确电路结构：定值电阻R与气敏电阻Q串联，电源电压恒定。当煤气浓度升高时，气敏电阻Q的阻值减小，总电阻$R_{总}=R+Q$减小，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的总电流$I$会增大。接下来结合串联电路的电压规律（$U_{总}=U_R+U_Q$）和欧姆定律，分析各选项中仪表的示数变化是否符合要求。
【解析】
1. 总电流变化推导：煤气浓度升高→Q阻值减小→总电阻减小→总电流$I$增大。
2. 选项分析：
选项A：电压表接a、b之间，测量定值电阻R两端的电压。R为定值电阻，由$U=IR$，I增大、R不变，故$U_R=IR$增大，电压表示数增大，符合要求。
选项B：电压表接b、c之间，测量气敏电阻Q两端的电压。总电压$U$不变，$U_Q=U-U_R$，因$U_R$增大，故$U_Q$减小，电压表示数减小，不符合要求。
选项C：电流表接b、c之间，相当于短路Q，电路中只有定值电阻R，总电阻不变，电流$I=\frac{U}{R}$恒定，电流表示数不变，不符合要求。
选项D：电流表接a、c之间，相当于直接将电源两极通过电流表连接，造成电源短路，电流表会损坏，且示数不符合要求，排除。
【答案】
A
【知识点】
串联电路特点、欧姆定律、动态电路分析
【点评】
本题结合气敏电阻特性考查动态电路分析，核心是利用欧姆定律和串联电路规律，判断电阻变化对电表示数的影响，需注意仪表连接方式对电路的影响。
【难度系数】
0.5

5.如图所示，电源电压不变，S闭合后，若滑动变阻器的滑片P向右移动，则电压表V的示数将，电流表A的示数将。
（均选填“变大”“变小”或“不变”）

5.不变 变小

【分析】首先明确电路结构：R₁与R₂并联，电压表V并联在电源两端，电流表A测量干路总电流。解题思路：1. 并联电路中各支路电压等于电源电压，电源电压恒定，据此判断电压表示数；2. 滑动变阻器滑片右移时，R₁接入电路的电阻变化，结合欧姆定律分析R₁支路电流，再根据R₂支路的电压、电阻不变，电流不变，推导干路总电流（电流表的示数）的变化。
【解析】由电路图可知，R₁与R₂并联，电压表V测电源电压，电流表A测干路电流。因为电源电压不变，所以电压表V的示数不变。当滑动变阻器的滑片P向右移动时，R₁接入电路的电阻变大，根据欧姆定律$I=\frac{U}{R}$，R₁支路的电流变小；R₂支路两端电压等于电源电压，电阻不变，因此R₂支路电流不变。干路电流等于各支路电流之和，所以干路总电流变小，即电流表A的示数变小。
【答案】不变；变小
【知识点】并联电路特点、欧姆定律、滑动变阻器的应用
【点评】本题考查并联电路规律与欧姆定律的结合应用，核心是判断电路连接方式和电表测量对象，属于基础电路分析题，需掌握并联电路的电流、电压特点。
【难度系数】0.5

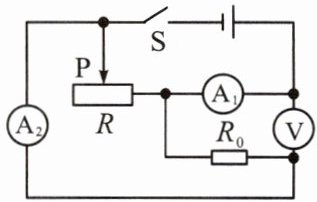

6.如图,电源电压恒定,闭合开关S后,滑动变阻器滑片向右滑动的过程中,电流表A₂的示数,电流表A₁与电流表A₂示数的差值,电压表V与电流表A₁示数的比值。(均选填“变大”“变小”或“不变”)
[变式训练]
如图所示电路中,闭合开关S,当滑动变阻器R₂的滑片P向左移动时,电流表A₁的示数将,电压表V的示数与电流表A₂的示数之比将。(均选填“变大”“变小”或“不变”)

6.不变 变大 变小 ［变式训练］不变 变大

【分析】
首先分析原题目电路：定值电阻R₁与滑动变阻器R₂并联，电源电压恒定，电压表V测电源电压，电流表A₂测R₁支路电流，电流表A₁测干路电流。
1. 电流表A₂的示数：R₁为定值电阻，两端电压等于电源电压U，根据欧姆定律I=U/R，U和R₁均不变，因此A₂示数不变。
2. A₁与A₂示数的差值：干路电流I=I₁+I₂，差值为I-I₁=I₂；滑片向右滑动时，R₂接入电阻变小，I₂=U/R₂，U不变、R₂变小，故I₂变大，差值变大。
3. 电压表V与A₁示数的比值：比值为U/I，I=I₁+I₂，I₂变大则干路电流I变大，U不变，因此比值变小。
再分析变式训练电路：仍为R₁与R₂并联，V测电源电压，A₁测R₁支路电流，A₂测R₂支路电流。
1. 电流表A₁的示数：I₁=U/R₁，U和R₁不变，故A₁示数不变。
2. 电压表V与A₂示数的比值：比值为U/I₂=R₂；滑片向左滑动时，R₂接入电阻变大，因此比值变大。
【解析】
原题目：
1. 电流表A₂测定值电阻R₁的电流，并联电路各支路电压等于电源电压，U不变，R₁不变，由欧姆定律I=U/R得，A₂示数不变；
2. 电流表A₁测干路电流，干路电流等于各支路电流之和，故A₁与A₂的差值为滑动变阻器R₂的电流I₂；滑片右滑，R₂接入电阻变小，I₂=U/R₂，U不变，R₂变小，I₂变大，差值变大；
3. 电压表V测电源电压U，A₁示数为干路电流I，比值为U/I；I=I₁+I₂，I₂变大则I变大，U不变，故比值变小。
变式训练：
1. 电流表A₁测R₁支路电流，I₁=U/R₁，U、R₁不变，故A₁示数不变；
2. 电压表V示数为U，A₂测R₂支路电流I₂，比值为U/I₂=R₂；滑片左滑，R₂接入电阻变大，故比值变大。
【答案】
6.不变 变大 变小 ［变式训练］不变 变大
【知识点】
并联电路电流规律、欧姆定律、滑动变阻器应用
【点评】
本题考查并联电路的规律及欧姆定律的应用，核心是明确各电表测量对象，分析滑片移动时电流、电阻的变化关系，属于基础电路题。
【难度系数】
0.5
