2026年全频道课时作业九年级物理上册人教版第72页答案

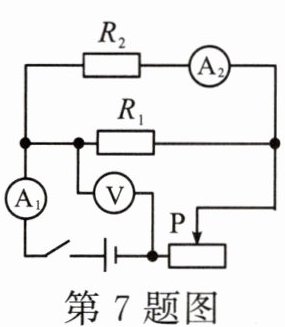

7. 在如图所示的电路中,电源电压恒定不变,闭合开关,记录各电表示数,向右移动滑动变阻器的滑片P,再次记录各电表示数。下列描述中,正确的是(
B
)

A.A₁、A₂的示数都变小,V的示数变大
B.A₁、A₂的示数都变小,V的示数不变
C.A₁的示数变大,A₂的示数变小,V的示数不变
D.A₁的示数变小,A₂的示数变大,V的示数变大

答案

7.B [解析]由题图可知,$R_1$、$R_2$并联后,再与滑动变阻器串联,电流表$\mathrm{A}_1$测干路电流,电流表$\mathrm{A}_2$测电阻$R_2$支路的电流,电压表测电源电压。由于电压表测电源电压,且电源电压恒定不变,所以V的示数不变;向右移动滑动变阻器滑片P,滑动变阻器接入电路的阻值增大,则电路中的总电阻变大,由欧姆定律可知,干路电流变小,即电流表$\mathrm{A}_1$的示数变小;滑动变阻器接入电路的阻值变大,则滑动变阻器的分压变大,那么并联部分的分压变小,由欧姆定律可知,电阻$R_2$所在支路的电流变小,即电流表$\mathrm{A}_2$的示数变小。综上所述,只有选项B的说法正确。

解析

【分析】
首先梳理电路结构:R₁与R₂并联后,再与滑动变阻器串联;电流表A₁测量干路总电流,电流表A₂测量R₂支路的电流,电压表V测量电源电压。解题思路:①先确定电压表的测量对象,电源电压恒定,可直接判断电压表示数的变化;②分析滑动变阻器滑片移动时接入电阻的变化,结合欧姆定律判断干路电流(A₁)的变化;③再分析并联部分的电压变化,进而判断R₂支路电流(A₂)的变化,最终确定各电表示数的变化。
【解析】
1. 电路与电表测量对象:由题图可知,R₁、R₂并联后与滑动变阻器串联,A₁测干路电流,A₂测R₂支路电流,V测电源电压。
2. 电压表示数:电源电压恒定不变,因此电压表V的示数始终不变,排除A、D选项。
3. 干路电流(A₁)的变化:向右移动滑片P,滑动变阻器接入电路的阻值增大,电路总电阻变大;电源电压U不变,根据欧姆定律$I=\frac{U}{R}$,干路电流变小,即电流表A₁的示数变小。
4. R₂支路电流(A₂)的变化:滑动变阻器接入电阻变大,其分压$U_{滑}$变大,并联部分的分压$U_{并}=U - U_{滑}$,因此$U_{并}$变小;R₂为定值电阻,根据$I_2=\frac{U_{并}}{R_2}$,$U_{并}$变小则R₂支路电流变小,即电流表A₂的示数变小。
综上,A₁、A₂的示数都变小,V的示数不变,对应选项B。
【答案】
B
【知识点】
并联电路特点、欧姆定律、滑动变阻器的使用
【点评】
本题为典型的电路动态分析题,需先明确各电表测量对象,再结合串并联电路规律和欧姆定律逐步分析,考查学生对电路的综合分析能力,是电学基础题型。
【难度系数】
0.6

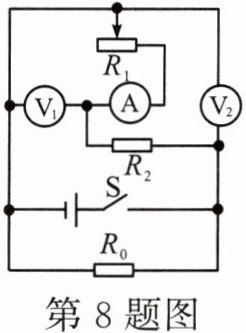

8.如图所示,电源电压不变,闭合开关S,滑动变阻器的滑片向右滑动的过程中,下列说法正确的是 (
D
)

A.电流表A示数变小
B.电压表$\mathrm{V}_1$示数不变
C.电压表$\mathrm{V}_2$示数与电流表A示数的乘积变小
D.电压表$\mathrm{V}_1$示数与电流表A示数的比值变小

答案

8.D

解析

【分析】首先明确电路结构:R₀与R₁、R₂的并联电路串联,电流表A测量R₁支路的电流,电压表V₁测量并联部分(R₁、R₂两端)的电压,电压表V₂测量电源电压。当滑动变阻器滑片向右滑动时,需先判断R₁接入电阻的变化,再结合欧姆定律分析总电阻、总电流、各电表示数的变化,进而判断选项正误。
【解析】解:由电路图可知,R₀与R₁、R₂并联后的电路串联,电流表A测R₁支路电流,V₁测并联部分电压,V₂测电源电压。
当滑片向右滑动时,滑动变阻器R₁接入电路的电阻变小:
1. 并联总电阻:$R_{并}=\frac{R_1R_2}{R_1+R_2}$,R₁减小则$R_{并}$减小,电路总电阻$R_{总}=R_0+R_{并}$减小;
2. 总电流:电源电压U不变,由$I=\frac{U}{R}$得总电流$I_{总}=\frac{U}{R_{总}}$增大;
3. V₁示数:R₀两端电压$U_0=I_{总}R_0$,$I_{总}$增大则$U_0$增大,因此并联部分电压$U_{并}=U-U_0$减小,即V₁示数减小,故B错误;
4. 电流表A示数:R₁支路电流$I_1=\frac{U_{并}}{R_1}$,代入数值举例(如U=10V,R₀=1Ω,R₂=2Ω,R₁从2Ω变为1Ω时,$I_1$从2.5A变为4A),可知$I_1$增大,即电流表A示数变大,故A错误;
5. V₂与A的乘积:V₂测电源电压,示数不变,电流表A示数变大,因此两者乘积变大,故C错误;
6. V₁与A的比值:该比值为$\frac{U_{并}}{I_1}$,根据欧姆定律,此比值等于R₁的阻值,R₁减小,所以比值变小,故D正确。
【答案】D
【知识点】欧姆定律、电路动态分析、滑动变阻器的应用
【点评】本题为电路动态分析题,需先明确电路连接方式和各电表的测量对象,再结合欧姆定律逐步分析电阻、电流、电压的变化,核心是判断滑动变阻器接入电阻的变化对电路的影响。
【难度系数】0.5

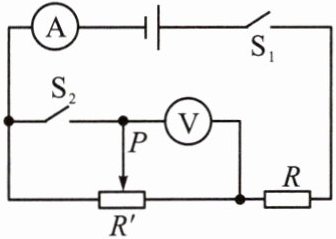

9.[襄阳中考]如图所示,电源电压保持不变,将滑片P置于滑动变阻器上的任一点(非端点)。当开关$S_1$、$S_2$都闭合时,电压表和电流表的示数分别为$U_1$、$I_1$;当开关$S_1$闭合,$S_2$断开时,电压表和电流表的示数分别为$U_2$、$I_2$,则 (
C
)


A.$U_1<U_2$ $I_1>I_2$
B.$U_1=U_2$ $I_1>I_2$
C.$U_1>U_2$ $I_1>I_2$
D.$U_1<U_2$ $I_1<I_2$

答案

9.C [解析]假设滑动变阻器的滑片在中点,当开关$\mathrm{S}_1$闭合,$\mathrm{S}_2$断开时,定值电阻R与滑动变阻器串联,滑动变阻器全部连入电路,电流表测电路中的电流,电压表测滑片右侧电阻两端的电压,因串联电路中总电阻等于各分电阻之和,所以,电路中的电流$I_2=\frac{U}{R+R'}$,电压表的示数$U_2=I_2×\frac{1}{2}R'$;当开关$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时,定值电阻R与滑动变阻器滑片右侧电阻串联,电压表测滑动变阻器两端的电压,电流表测电路中的电流,此时电路中的电流$I_1=\frac{U}{R+\frac{1}{2}R'}>\frac{U}{R+R'}$,所以,$I_2<I_1$;电压表的示数$U_1=I_1×\frac{1}{2}R'$,因$I_2<I_1$,则$I_2×\frac{1}{2}R'<I_1×\frac{1}{2}R'$,即$U_2<U_1$,选C。

解析

【分析】
要解决此题,需分两种开关状态分析电路结构:①当S₁闭合、S₂断开时,滑动变阻器全部接入电路,与定值电阻R串联,电流表测电路总电流,电压表测滑片右侧电阻两端的电压;②当S₁、S₂都闭合时,滑动变阻器仅右侧部分接入电路,与R串联,电流表测电路总电流,电压表测滑动变阻器(右侧)两端的电压。结合欧姆定律分别计算两种状态的电流和电压,再比较大小即可。
【解析】
设电源电压为U,滑动变阻器总电阻为R',取滑片在中点(非端点,符合题意)分析:
1. 当S₁闭合、S₂断开时:
总电阻 $ R_{总2} = R + R' $,根据欧姆定律,电路电流 $ I_2 = \frac{U}{R + R'} $;
电压表测滑片右侧电阻(阻值为 $ \frac{R'}{2} $)的电压,因此 $ U_2 = I_2 × \frac{R'}{2} = \frac{U R'}{2(R + R')} $。
2. 当S₁、S₂都闭合时:
滑动变阻器接入电阻为 $ \frac{R'}{2} $,总电阻 $ R_{总1} = R + \frac{R'}{2} $,根据欧姆定律,电路电流 $ I_1 = \frac{U}{R + \frac{R'}{2}} $;
比较电流:因为 $ R + \frac{R'}{2} < R + R' $,所以 $ I_1 = \frac{U}{R + \frac{R'}{2}} > \frac{U}{R + R'} = I_2 $;
电压表测滑动变阻器(右侧)的电压,因此 $ U_1 = I_1 × \frac{R'}{2} = \frac{U R'}{2(R + \frac{R'}{2})} $;
比较电压:因为 $ R + \frac{R'}{2} < R + R' $,所以 $ \frac{1}{R + \frac{R'}{2}} > \frac{1}{R + R'} $,则 $ U_1 = \frac{U R'}{2(R + \frac{R'}{2})} > \frac{U R'}{2(R + R')} = U_2 $;
综上,$ I_1 > I_2 $,$ U_1 > U_2 $,对应选项C。
【答案】
C
【知识点】
串联电路规律、欧姆定律
【点评】
本题为中考常见的电路动态分析题,核心是明确不同开关状态下的电路连接方式和电表测量对象,再结合欧姆定律完成定量比较,需注意滑动变阻器接入电阻的变化分析。
【难度系数】
0.6

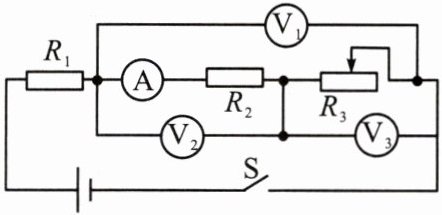

10. 如图所示的电路中,$R_1=R_2$,闭合开关S,当滑动变阻器$R_3$滑动触头向右移动时,四个电表的示数都发生了变化,电表的示数分别用$I$、$U_1$、$U_2$、$U_3$表示,电表的示数变化量大小分别用$\Delta I$、$\Delta U_1$、$\Delta U_2$、$\Delta U_3$表示,下列判断正确的是(
A
)


A.$\frac{U_3}{I}$变大,$\frac{\Delta U_3}{\Delta I}$不变
B.$\frac{U_2}{I}$变大,$\frac{\Delta U_2}{\Delta I}$不变
C.$U_2$变大,$I$变小
D.$U_1$变大,$I$变大

答案

10.A [解析]由电路图可知,$R_1$、$R_2$、$R_3$串联,电压表$\mathrm{V}_1$测$R_2$和$R_3$两端的电压之和,电压表$\mathrm{V}_2$测$R_2$两端电压,电压表$\mathrm{V}_3$测$R_3$两端电压,电流表测电路中的电流。当滑动变阻器$R_3$滑动触头向右移动时,接入电路中的电阻变大,电路的总电阻变大,由$I=\frac{U}{R}$可知,电路中的电流变小,即电流表的示数I变小,故D错误;由$U=IR$可知,$R_1$、$R_2$两端的电压均变小,则电压表$\mathrm{V}_2$的示数$U_2$变小,故C错误;因串联电路中总电压等于各分电压之和,所以,电压表$\mathrm{V}_1$、$\mathrm{V}_3$的示数均变大,则$\frac{U_3}{I}$变大,由$R=\frac{U}{I}$可知,$\frac{U_2}{I}=R_2$,即其比值不变,故B错误;设滑片移动前后电路中的电流分别为$I$、$I'$,则电压表$\mathrm{V}_2$示数的变化量$\Delta U_2=IR_2-I'R_2=(I-I')R_2=\Delta IR_2$,则$\frac{\Delta U_2}{\Delta I}=R_2$,即$\frac{\Delta U_2}{\Delta I}$不变;电压表$\mathrm{V}_3$示数的变化量$\Delta U_3=(U-I'R_1-I'R_2)-(U-IR_1-IR_2)=(I-I')(R_1+R_2)=\Delta I(R_1+R_2)$,则$\frac{\Delta U_3}{\Delta I}=R_1+R_2$,即$\frac{\Delta U_3}{\Delta I}$不变,故A正确。

解析

【分析】首先明确电路结构:R₁、R₂、R₃串联,电流表测电路电流,电压表V₁测R₂和R₃的总电压,V₂测R₂两端电压,V₃测R₃两端电压。当滑动变阻器R₃滑片右移时,其接入电阻变大,总电阻变大,电源电压不变,根据欧姆定律可知电路电流I变小。接下来需结合串联电路电压规律、欧姆定律,分析各电压表示数变化,以及电压与电流的比值、电压变化量与电流变化量的比值,逐一判断选项。
【解析】由电路图可知,R₁、R₂、R₃串联,电流表测电路电流,V₁测R₂和R₃总电压,V₂测R₂电压,V₃测R₃电压。
当R₃滑片右移时,接入电阻变大,总电阻变大,电源电压不变,由I=U/R得电路电流I变小,故D选项(I变大)错误;
R₂为定值电阻,由U=IR,电流I变小,得U₂=IR₂变小,故C选项(U₂变大)错误;
R₃两端电压U₃=U总 - IR₁ - IR₂,I变小,IR₁、IR₂均变小,故U₃变大,因此U₃/I:U₃变大、I变小,比值变大;设电流变化前后为I、I',ΔU₃=(U总 - I'R₁ - I'R₂)-(U总 - IR₁ - IR₂)=(I-I')(R₁+R₂)=ΔI(R₁+R₂),则ΔU₃/ΔI=R₁+R₂,为定值不变,故A正确;
U₂/I=R₂(定值),比值不变,B选项说变大,错误;ΔU₂=IR₂ - I'R₂=ΔIR₂,ΔU₂/ΔI=R₂不变,但B选项前半部分错误,故B错误。
【答案】A
【知识点】串联电路特点、欧姆定律应用
【点评】本题为动态电路分析题,关键是明确电表测量对象,区分“电压与电流的比值”和“电压变化量与电流变化量的比值”,结合欧姆定律和串联规律推导,避免概念混淆。
【难度系数】0.5

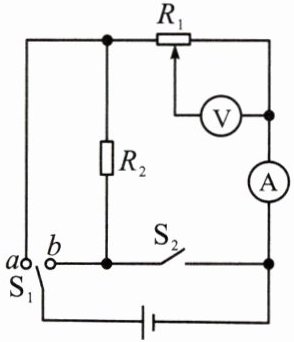

11.如图所示,当开关$\mathrm{S}_{2}$闭合,$\mathrm{S}_{1}$接$a$,滑片位于中间位置时,电压表示数为$U_{1}$,电流表示数为$I_{1}$;当开关$\mathrm{S}_{2}$断开,$\mathrm{S}_{1}$接$b$,滑片位于最左端时,电压表示数为$U_{2}$,电流表示数为$I_{2}$。若$R_{1}>R_{2}$,则$U_{1}\_\_\_\_\_\_U_{2}$,$I_{1}\_\_\_\_\_\_I_{2}$。(均选填“$>$”“$<$”或“$=$”)

答案

11.< > [解析]由题图可知,当开关$\mathrm{S}_2$闭合,$\mathrm{S}_1$接$a$时,该电路为并联电路,电压表测量$R_1$右边部分两端的电压,电流表测量通过$R_1$的电流,设电源电压为$U$,根据并联电路的分压规律可知,电压表示数$U_1=0.5U$,电流表示数$I_1=\frac{U_1}{R_1}=\frac{2U}{R_1}$;当开关$\mathrm{S}_2$断开,$\mathrm{S}_1$接$b$,滑片位于最左端时,该电路为串联电路,电压表测量$R_1$两端的电压,电流表测量电路中的电流,电路中的电流$I_2=\frac{U}{R_1+R_2}$,因为$\frac{U}{R_1+R_2}<\frac{U}{R_1}<\frac{2U}{R_1}$,所以$I_2<I_1$,根据串联电路的分压规律和$R_1>R_2$可知,$U_2>0.5U$,即$U_2>U_1$。

解析

【分析】
要比较两种开关状态下的电压和电流,需先明确两种情况的电路结构:①当$\mathrm{S}_{2}$闭合、$\mathrm{S}_{1}$接$a$且滑片在中间时,$R_1$与$R_2$并联,电压表测$R_1$滑片右侧部分的电压,电流表测$R_1$支路的电流;②当$\mathrm{S}_{2}$断开、$\mathrm{S}_{1}$接$b$且滑片在最左端时,$R_1$与$R_2$串联,电压表测$R_1$两端总电压,电流表测串联电路的总电流。分别计算两种情况的电压、电流,结合电阻关系比较大小。
【解析】
设电源电压为$U$。
1. 当$\mathrm{S}_{2}$闭合,$\mathrm{S}_{1}$接$a$,滑片位于中间位置时:
电路为$R_1$与$R_2$并联,各支路电压等于电源电压$U$。滑片在中间,$R_1$被分为阻值相等的两部分,每部分电阻为$\frac{R_1}{2}$。
电流表测$R_1$支路的电流,故$I_1=\frac{U}{R_1}$;电压表测$R_1$滑片右侧部分的电压,因此$U_1=I_1 · \frac{R_1}{2}=\frac{U}{R_1} · \frac{R_1}{2}=\frac{U}{2}$。
2. 当$\mathrm{S}_{2}$断开,$\mathrm{S}_{1}$接$b$,滑片位于最左端时:
电路为$R_1$与$R_2$串联,总电阻$R_{总}=R_1+R_2$,电路电流$I_2=\frac{U}{R_1+R_2}$;电压表测$R_1$两端的电压,故$U_2=I_2 · R_1=\frac{U R_1}{R_1+R_2}$。
已知$R_1>R_2$,则$\frac{R_1}{R_1+R_2}>0.5$,因此$U_2>\frac{U}{2}$,结合$U_1=\frac{U}{2}$,得$U_1<U_2$;
比较电流:$I_1=\frac{U}{R_1}$,$I_2=\frac{U}{R_1+R_2}$,因$R_1+R_2>R_1$,故$I_2<I_1$,即$I_1>I_2$。
【答案】
<;>
【知识点】
并联电路特点;串联电路特点;欧姆定律
【点评】
本题核心是准确判断不同开关状态下的电路连接方式,明确电表测量对象,再结合串并联规律和欧姆定律推导比较,易错点是混淆两种状态的电路结构。
【难度系数】
0.4

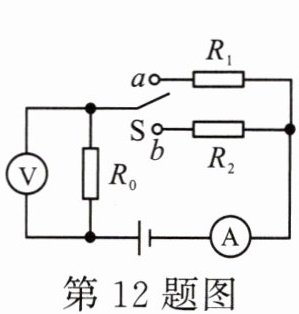

12.如图所示的电路中,电阻$R_1=6\ \Omega,R_2=8\ \Omega$。电源电压及定值电阻$R_0$的阻值未知,当开关S接a时,电流表示数为0.4 A,则$R_1$两端的电压是
2.4
V;当开关S接b时,电流表的示数将大于
0.3
A,小于
0.4
A。

答案

12.2.4 0.3 0.4

解析

【分析】
首先,当开关S接a时,R₁与R₀串联,电流表测电路电流,根据欧姆定律可直接计算R₁两端的电压。当开关S接b时,R₂与R₀串联,电源电压不变,总电阻变化导致电流变化,通过电源电压不变建立等式,结合定值电阻的正阻值范围,推导电流的取值范围。
【解析】
1. 当开关S接a时,R₁与R₀串联,电路电流Iₐ=0.4A,根据欧姆定律,R₁两端的电压:
$U_1 = I_a R_1 = 0.4\ \mathrm{A} × 6\ \Omega = 2.4\ \mathrm{V}$。
2. 设电源电压为U,定值电阻R₀的阻值为R₀,当S接a时,由欧姆定律得:
$U = I_a (R_1 + R_0) = 0.4\ \mathrm{A} × (6\ \Omega + R_0)$。
当S接b时,R₂与R₀串联,电路电流$I_b = \frac{U}{R_2 + R_0}$,将U代入得:
$I_b = \frac{0.4\ \mathrm{A} × (6\ \Omega + R_0)}{8\ \Omega + R_0} = 0.4\ \mathrm{A} × \frac{R_0 + 6}{R_0 + 8}$。
对分式变形:$\frac{R_0 + 6}{R_0 + 8} = \frac{(R_0 + 8) - 2}{R_0 + 8} = 1 - \frac{2}{R_0 + 8}$。
因为R₀是定值电阻,阻值$R_0 > 0$,所以$0 < \frac{2}{R_0 + 8} < \frac{2}{8} = 0.25$,则:
$0.75 < \frac{R_0 + 6}{R_0 + 8} < 1$,
因此$0.4\ \mathrm{A} × 0.75 < I_b < 0.4\ \mathrm{A} × 1$,即$0.3\ \mathrm{A} < I_b < 0.4\ \mathrm{A}$。
【答案】
2.4;0.3;0.4
【知识点】
欧姆定律;串联电路规律
【点评】
本题考查欧姆定律在串联电路中的应用,核心是利用电源电压不变建立关系,结合定值电阻的取值范围推导电流范围,需要掌握分式变形分析的方法,对逻辑推导能力有一定要求。
【难度系数】
0.5

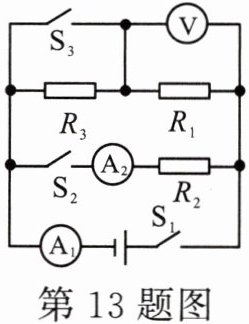

13.如图所示,电源电压不变,$R_2=30\ \Omega$,$R_3=10\ \Omega$。只闭合$\mathrm{S}_1$,电流表$\mathrm{A}_1$示数为$0.2\ \mathrm{A}$,电压表$\mathrm{V}$示数为$4.0\ \mathrm{V}$,闭合$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$,电流表$\mathrm{A}_1$、$\mathrm{A}_2$示数之比为
5:2
。

答案

13.5:2

解析

【分析】
首先分析只闭合$\mathrm{S}_1$时的电路:此时$\mathrm{S}_2$、$\mathrm{S}_3$断开,$R_1$与$R_3$串联,电压表$\mathrm{V}$测$R_1$两端电压,电流表$\mathrm{A}_1$测串联电路的电流。利用欧姆定律算出$R_1$的阻值,再结合串联电路电压规律求出电源电压。接着分析闭合$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$时的电路:此时$\mathrm{S}_3$闭合使$R_3$短路,$R_1$与$R_2$并联,电流表$\mathrm{A}_1$测干路电流,$\mathrm{A}_2$测$R_2$支路电流。根据并联电路电压规律,各支路电压等于电源电压,分别计算两支路电流和干路电流,最终求出$\mathrm{A}_1$与$\mathrm{A}_2$的示数之比。
【解析】
1. 只闭合$\mathrm{S}_1$时,$R_1$与$R_3$串联,电压表$\mathrm{V}$示数$U_1=4.0\ \mathrm{V}$,电路电流$I=0.2\ \mathrm{A}$。
由欧姆定律得$R_1$的阻值:$R_1=\frac{U_1}{I}=\frac{4.0\ \mathrm{V}}{0.2\ \mathrm{A}}=20\ \Omega$。
电源电压:$U=I(R_1+R_3)=0.2\ \mathrm{A}×(20\ \Omega+10\ \Omega)=6\ \mathrm{V}$。
2. 闭合$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$时,$R_3$被短路,$R_1$与$R_2$并联,$\mathrm{A}_1$测干路电流,$\mathrm{A}_2$测$R_2$支路电流。
并联电路各支路电压等于电源电压,故$R_2$支路电流:$I_2=\frac{U}{R_2}=\frac{6\ \mathrm{V}}{30\ \Omega}=0.2\ \mathrm{A}$;
$R_1$支路电流:$I_1=\frac{U}{R_1}=\frac{6\ \mathrm{V}}{20\ \Omega}=0.3\ \mathrm{A}$;
干路电流($\mathrm{A}_1$示数):$I_{\mathrm{总}}=I_1+I_2=0.3\ \mathrm{A}+0.2\ \mathrm{A}=0.5\ \mathrm{A}$;
则$\mathrm{A}_1$、$\mathrm{A}_2$示数之比:$\frac{I_{\mathrm{总}}}{I_2}=\frac{0.5\ \mathrm{A}}{0.2\ \mathrm{A}}=\frac{5}{2}$,即$5:2$。
【答案】
5:2
【知识点】
欧姆定律应用、串并联电路规律
【点评】
本题需分两种开关状态分析电路连接,明确电表测量对象,结合串并联电路特点和欧姆定律计算,是中等难度的电路分析题,能较好考查学生对电路的分析能力和公式应用能力。
【难度系数】
0.5
