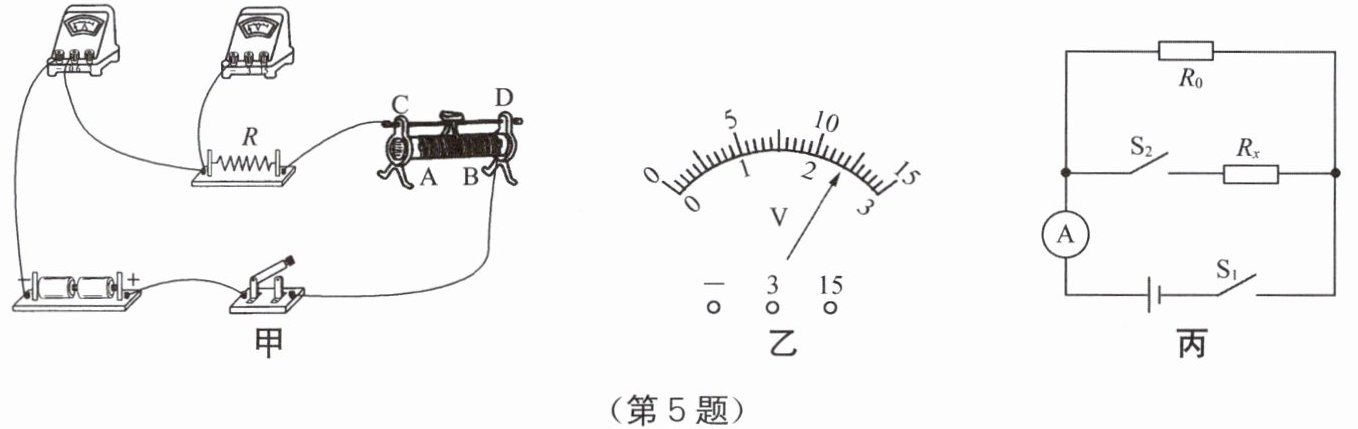

5. 小勤从废旧收音机上拆下一个完好的定值电阻R,他想知道该电阻的阻值,采用“伏安法”进行测量,图甲实验所用电源电压为3 V。

(1)请用笔画线表示导线,补全图甲实物电路的连接。
(2)闭合开关前,滑动变阻器的滑片应位于
(3)闭合开关后,发现电压表有示数,电流表无示数,由此可判断产生的故障是
(4)排除故障后,正确连接电路。移动滑动变阻器滑片到某一位置时,发现电流表示数为0.24 A,电压表示数如图乙所示,为
(5)为了减小实验误差,小勤应采取的措施是
(6)小勤不小心将电压表损坏,爸爸告诉小勤,仅利用电流表和已知阻值的定值电阻也可以测电阻。小勤设计了图丙所示的电路(电源电压未知)来测量另一个待测电阻$ R_x $的阻值,电流表选0~0.6 A的量程,定值电阻$ R_0 $的阻值为10 Ω。
① 具体操作如下:(请将实验操作补充完整)
a. 闭合开关$ S_1 $,断开开关$ S_2 $,读出电流表示数为0.40 A;
b.
② 由以上数据可得,待测电阻$ R_x $的阻值为
③ 小勤研究发现,在电源电压和电流表量程不变的情况下,利用该电路能测出的最小阻值为
(1)请用笔画线表示导线,补全图甲实物电路的连接。
(2)闭合开关前,滑动变阻器的滑片应位于
A
端(选填“A”或“B”)。(3)闭合开关后,发现电压表有示数,电流表无示数,由此可判断产生的故障是
电阻R断路
。(4)排除故障后,正确连接电路。移动滑动变阻器滑片到某一位置时,发现电流表示数为0.24 A,电压表示数如图乙所示,为
2.4
V,则定值电阻R的阻值为10
Ω。(5)为了减小实验误差,小勤应采取的措施是
多次测量求平均值
。(6)小勤不小心将电压表损坏,爸爸告诉小勤,仅利用电流表和已知阻值的定值电阻也可以测电阻。小勤设计了图丙所示的电路(电源电压未知)来测量另一个待测电阻$ R_x $的阻值,电流表选0~0.6 A的量程,定值电阻$ R_0 $的阻值为10 Ω。
① 具体操作如下:(请将实验操作补充完整)
a. 闭合开关$ S_1 $,断开开关$ S_2 $,读出电流表示数为0.40 A;
b.
闭合开关$ S_1 $、$ S_2 $
,读出电流表示数为0.50 A;② 由以上数据可得,待测电阻$ R_x $的阻值为
40
Ω;③ 小勤研究发现,在电源电压和电流表量程不变的情况下,利用该电路能测出的最小阻值为
20
Ω,原因是当待测电阻阻值为20 Ω时,电流表中的电流已达到0.6 A
。答案
5.(1)如图所示
解析
【分析】
本题围绕电阻测量展开,综合考查电学实验的核心内容:
1. 补全电路:伏安法测电阻需电压表并联在待测电阻两端,结合电源电压确定电压表量程后连接。
2. 滑动变阻器初始位置:闭合开关前滑片需调至最大阻值处,保护电路,根据接线判断最大阻值端。
3. 电路故障分析:电流表无示数说明断路,电压表有示数说明电压表与电源连通,据此判断故障。
4. 电阻计算:先读取电压表示数,再结合电流用欧姆定律计算定值电阻阻值。
5. 减小误差方法:多次测量求平均值可降低实验误差。
6. 特殊方法测电阻:利用并联电路电压相等,先求电源电压,再结合电流计算待测电阻,最后根据电流表量程确定最小待测电阻。
【解析】
(1)补全电路:电压表选用0~3V量程,并联在定值电阻R两端,正接线柱接R右端,负接线柱接R左端(对应实物图连接)。
(2)闭合开关前,滑动变阻器滑片应在最大阻值端,图中滑动变阻器接B端和C端,滑片在A端时接入电阻最大,故填A。
(3)电流表无示数说明电路断路,电压表有示数说明电压表与电源连通,因此故障为电阻R断路。
(4)电压表量程0~3V,分度值0.1V,示数为2.4V;电流I=0.24A,根据欧姆定律$R=\frac{U}{I}=\frac{2.4V}{0.24A}=10Ω$。
(5)为减小实验误差,应多次测量求平均值。
(6)① 操作:闭合开关$S_1$、$S_2$,此时$R_0$与$R_x$并联,读出电流表示数;
② 电源电压$U=I_1R_0=0.40A×10Ω=4V$,并联时总电流$I=0.50A$,通过$R_x$的电流$I_x=0.50A-0.40A=0.10A$,故$R_x=\frac{U}{I_x}=\frac{4V}{0.10A}=40Ω$;
③ 电流表量程0~0.6A,最大电流$I_{总}=0.6A$,此时通过$R_x$的电流$I_x'=0.6A-0.40A=0.20A$,$R_x$最小$=\frac{4V}{0.20A}=20Ω$,原因是当待测电阻为20Ω时,电流表电流达到量程最大值0.6A。
【答案】
(1)如图所示
(2)A (3)电阻R断路 (4)2.4;10 (5)多次测量求平均值 (6)① 闭合开关$ S_1 $、$ S_2 $ ② 40 ③ 20;当待测电阻阻值为20 Ω时,电流表中的电流已达到0.6 A
【知识点】
伏安法测电阻;欧姆定律;电路故障分析
【点评】
本题是初中电学实验的典型综合题,涵盖电路连接、故障分析、误差减小及特殊方法测电阻,考查学生对电学核心知识的掌握与应用能力,能有效区分学生的实验操作与逻辑分析能力。
【难度系数】
0.6
本题围绕电阻测量展开,综合考查电学实验的核心内容:
1. 补全电路:伏安法测电阻需电压表并联在待测电阻两端,结合电源电压确定电压表量程后连接。
2. 滑动变阻器初始位置:闭合开关前滑片需调至最大阻值处,保护电路,根据接线判断最大阻值端。
3. 电路故障分析:电流表无示数说明断路,电压表有示数说明电压表与电源连通,据此判断故障。
4. 电阻计算:先读取电压表示数,再结合电流用欧姆定律计算定值电阻阻值。
5. 减小误差方法:多次测量求平均值可降低实验误差。
6. 特殊方法测电阻:利用并联电路电压相等,先求电源电压,再结合电流计算待测电阻,最后根据电流表量程确定最小待测电阻。
【解析】
(1)补全电路:电压表选用0~3V量程,并联在定值电阻R两端,正接线柱接R右端,负接线柱接R左端(对应实物图连接)。
(2)闭合开关前,滑动变阻器滑片应在最大阻值端,图中滑动变阻器接B端和C端,滑片在A端时接入电阻最大,故填A。
(3)电流表无示数说明电路断路,电压表有示数说明电压表与电源连通,因此故障为电阻R断路。
(4)电压表量程0~3V,分度值0.1V,示数为2.4V;电流I=0.24A,根据欧姆定律$R=\frac{U}{I}=\frac{2.4V}{0.24A}=10Ω$。
(5)为减小实验误差,应多次测量求平均值。
(6)① 操作:闭合开关$S_1$、$S_2$,此时$R_0$与$R_x$并联,读出电流表示数;
② 电源电压$U=I_1R_0=0.40A×10Ω=4V$,并联时总电流$I=0.50A$,通过$R_x$的电流$I_x=0.50A-0.40A=0.10A$,故$R_x=\frac{U}{I_x}=\frac{4V}{0.10A}=40Ω$;
③ 电流表量程0~0.6A,最大电流$I_{总}=0.6A$,此时通过$R_x$的电流$I_x'=0.6A-0.40A=0.20A$,$R_x$最小$=\frac{4V}{0.20A}=20Ω$,原因是当待测电阻为20Ω时,电流表电流达到量程最大值0.6A。
【答案】
(1)如图所示
【知识点】
伏安法测电阻;欧姆定律;电路故障分析
【点评】
本题是初中电学实验的典型综合题,涵盖电路连接、故障分析、误差减小及特殊方法测电阻,考查学生对电学核心知识的掌握与应用能力,能有效区分学生的实验操作与逻辑分析能力。
【难度系数】
0.6
6. 用如图所示电路测电阻$ R_x $的阻值。
实验步骤如下:
(1)将电压表接在B、C两点间,闭合开关,将滑动变阻器滑片移到b端,电阻箱R调为某一阻值$ R_1 $,使电压表和电流表示数为合适的值。
(2)断开开关,将电压表右端由C点改接到D点。
(3)闭合开关,反复调节
(4)待测电阻的阻值$ R_x = $
(第6题)
(5)若操作无误,反复调节始终无法实现两表的示数与步骤(1)中相同,原因可能有:
实验步骤如下:
(1)将电压表接在B、C两点间,闭合开关,将滑动变阻器滑片移到b端,电阻箱R调为某一阻值$ R_1 $,使电压表和电流表示数为合适的值。
(2)断开开关,将电压表右端由C点改接到D点。
(3)闭合开关,反复调节
电阻箱和滑动变阻器
,使两表的示数与步骤(1)中相同,此时电阻箱的阻值为$ R_2 $。(4)待测电阻的阻值$ R_x = $
$R_1-R_2$
。(5)若操作无误,反复调节始终无法实现两表的示数与步骤(1)中相同,原因可能有:
$R_1$的阻值太小(或$R_1<R_x$)
、滑动变阻器的最大阻值不够大(或$R_{\mathrm{滑max}}<R_x$)
。答案
6.(3)电阻箱和滑动变阻器 (4)$R_1-R_2$ (5)$R_1$的阻值太小(或$R_1<R_x$) 滑动变阻器的最大阻值不够大(或$R_{\mathrm{滑max}}<R_x$)
解析
【分析】
本题采用等效替代法结合串联电路规律测量未知电阻$R_x$,解题思路:先明确步骤(1)的初始电流、电压值;步骤(3)需调节电阻箱和滑动变阻器,保证电流、电压表示数与步骤(1)一致,利用串联电路的电压、电阻关系推导$R_x$;若无法调节到目标示数,需从电阻箱和滑动变阻器的阻值限制分析原因。
【解析】
(3)步骤(1)中,电路为电阻箱$R$、$R_x$、滑动变阻器串联,电压表测$R$两端电压,电流表测电路电流;将电压表改接至$D$点后,要保持电流和电压表示数与步骤(1)相同,需调节电阻箱改变自身阻值以调整分压,同时调节滑动变阻器改变电路总电阻,保证电流不变,因此应反复调节电阻箱和滑动变阻器。
(4)设步骤(1)中电流为$I$,电压表示数为$U$,则$U=IR_1$;步骤(3)中电流仍为$I$,电压表示数仍为$U$,此时电压表测$R_x$两端电压,故$U=IR_x$;结合两次电路总电压不变,总电阻满足$R_1+R_{\mathrm{滑1}}=R_2+R_{\mathrm{滑2}}$,联立两式可得$R_x=R_1-R_2$。
(5)若无法实现两表示数与步骤(1)相同,说明调节范围不足:若$R_1$的阻值太小(或$R_1<R_x$),无法通过调节使$R_x$的电压等于原$R_1$的电压;若滑动变阻器的最大阻值不够大(或$R_{\mathrm{滑max}}<R_x$),无法调整总电阻使电流和电压匹配,因此原因是这两个。
【答案】
(3)电阻箱和滑动变阻器;(4)$R_1-R_2$;(5)$R_1$的阻值太小(或$R_1<R_x$);滑动变阻器的最大阻值不够大(或$R_{\mathrm{滑max}}<R_x$)
【知识点】
欧姆定律、串联电路特点、等效替代法
【点评】
本题通过等效替代法设计实验测电阻,重点考查实验步骤的理解和故障分析,需明确调节对象与阻值关系,是中等难度的实验题。
【难度系数】
0.5
本题采用等效替代法结合串联电路规律测量未知电阻$R_x$,解题思路:先明确步骤(1)的初始电流、电压值;步骤(3)需调节电阻箱和滑动变阻器,保证电流、电压表示数与步骤(1)一致,利用串联电路的电压、电阻关系推导$R_x$;若无法调节到目标示数,需从电阻箱和滑动变阻器的阻值限制分析原因。
【解析】
(3)步骤(1)中,电路为电阻箱$R$、$R_x$、滑动变阻器串联,电压表测$R$两端电压,电流表测电路电流;将电压表改接至$D$点后,要保持电流和电压表示数与步骤(1)相同,需调节电阻箱改变自身阻值以调整分压,同时调节滑动变阻器改变电路总电阻,保证电流不变,因此应反复调节电阻箱和滑动变阻器。
(4)设步骤(1)中电流为$I$,电压表示数为$U$,则$U=IR_1$;步骤(3)中电流仍为$I$,电压表示数仍为$U$,此时电压表测$R_x$两端电压,故$U=IR_x$;结合两次电路总电压不变,总电阻满足$R_1+R_{\mathrm{滑1}}=R_2+R_{\mathrm{滑2}}$,联立两式可得$R_x=R_1-R_2$。
(5)若无法实现两表示数与步骤(1)相同,说明调节范围不足:若$R_1$的阻值太小(或$R_1<R_x$),无法通过调节使$R_x$的电压等于原$R_1$的电压;若滑动变阻器的最大阻值不够大(或$R_{\mathrm{滑max}}<R_x$),无法调整总电阻使电流和电压匹配,因此原因是这两个。
【答案】
(3)电阻箱和滑动变阻器;(4)$R_1-R_2$;(5)$R_1$的阻值太小(或$R_1<R_x$);滑动变阻器的最大阻值不够大(或$R_{\mathrm{滑max}}<R_x$)
【知识点】
欧姆定律、串联电路特点、等效替代法
【点评】
本题通过等效替代法设计实验测电阻,重点考查实验步骤的理解和故障分析,需明确调节对象与阻值关系,是中等难度的实验题。
【难度系数】
0.5
