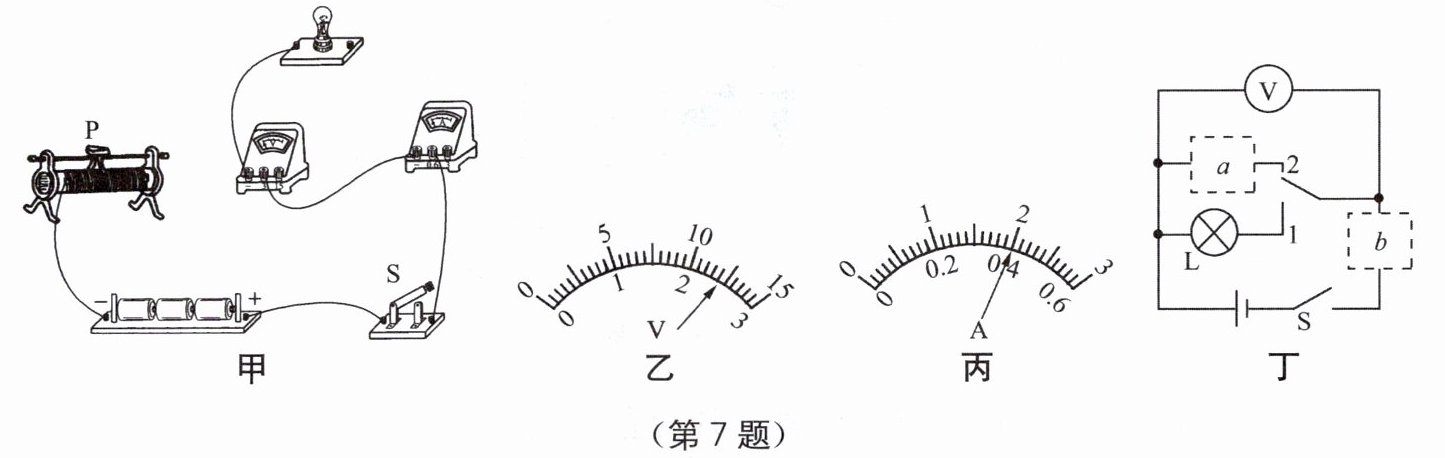

7. 为测定一只标有“2.5 V”字样的小灯泡正常工作时的电阻，某同学准备了下列器材：待测小灯泡、干电池3节、滑动变阻器、电流表、电压表、开关、导线若干。

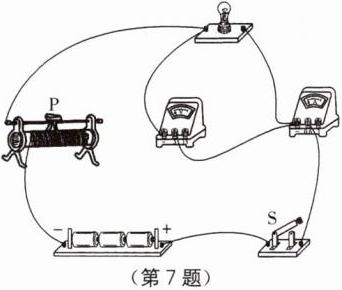

（1）请用笔画线代替导线将图甲中的电路补充完整。
（2）闭合开关后，滑片P位于某一位置时，电压表示数如图乙所示，为了让小灯泡正常发光，应将滑动变阻器的滑片P向（选填“左”或“右”）移动。
（3）滑片P调整到适当位置，电压表示数为2.5 V，此时电流表示数如图丙所示，则该小灯泡正常工作时的电阻为Ω。
（4）小华认为不用电流表也能测出小灯泡正常工作时的电阻，他又找来一个电阻箱和一个单刀双掷开关，设计了如图丁所示的电路，两虚线框中一处接入电阻箱，另一处接入滑动变阻器，然后进行了下列操作：
①闭合开关S，将单刀双掷开关掷于位置1，调整b处电阻，使电压表示数为2.5 V；
②将单刀双掷开关掷于位置2，保持b处电阻不变，调整a处电阻，使电压表示数为V，此时电阻箱的示数即为小灯泡正常工作时的电阻。电阻箱应接在丁图中的（选填“a”或“b”）位置。

7.（1）如图所示 （2）左 （3）6.25 （4）② 2.5 a

【分析】
本题是测定小灯泡正常工作时电阻的电学实验题，分四小问：①电路连接需遵循电压表并联在被测用电器两端的原则，结合灯泡额定电压选量程；②滑片移动方向需对比电压表示数与额定电压，结合串联分压规律判断；③电阻计算利用欧姆定律，读取电流、电压值即可；④等效替代法测电阻需保证滑动变阻器阻值不变，使电阻箱两端电压与灯泡额定电压相同，据此确定电阻箱位置和电压表示数。
【解析】
（1）测定小灯泡电阻时，电压表应并联在小灯泡两端，小灯泡额定电压为2.5V，因此电压表选用0~3V量程，将电压表的“3”接线柱与小灯泡的右接线柱连接，完成电路补充；
（2）图乙中电压表选用0~3V量程，分度值0.1V，示数为2.4V，小于小灯泡额定电压2.5V。要使小灯泡正常发光，需增大其两端电压，根据串联电路分压规律，应减小滑动变阻器接入电阻，滑动变阻器接左下接线柱，故滑片向左移动；
（3）图丙中电流表选用0~0.6A量程，分度值0.02A，示数为0.4A。根据欧姆定律，小灯泡正常工作时的电阻$ R=\frac{U}{I}=\frac{2.5V}{0.4A}=6.25\Omega $；
（4）利用等效替代法测电阻时，电阻箱需替代小灯泡，故电阻箱接在a位置，b为滑动变阻器。操作时，开关掷1，灯泡与b串联，电压表示数为2.5V；将开关掷2，保持b阻值不变，调整a（电阻箱）使电压表示数仍为2.5V，此时电阻箱阻值等于小灯泡正常工作电阻，因此电压表示数为2.5V，电阻箱在a位置。
【答案】
7.（1）如图所示；（2）左；（3）6.25；（4）②2.5；a
【知识点】
欧姆定律、伏安法测电阻、等效替代法
【点评】
本题围绕测定小灯泡电阻的实验展开，涵盖电路连接、实验操作、电阻计算及等效替代法应用，考查学生对电学实验核心要点的掌握，是初中电学实验的典型题型，综合性适中。
【难度系数】
0.5

8. 某同学测小灯泡电阻(灯丝电阻约为24 Ω)的电路如图所示，其中电源电压为4.5 V。他按电路图正确连接好实验电路，并检查各元件完好。然后闭合开关，发现灯泡很亮，且电压表的示数为4.5 V，造成该现象的原因是。改正电路后，测量灯丝电阻为32 Ω，造成测量出的电阻值变大的原因是。

8. 滑动变阻器的滑片滑到最左端了(或滑动变阻器短路或滑动变阻器接入了上面两个接线柱) 灯丝发光时,温度升高,阻值变大

【分析】要解决第一个问题，需结合串联电路的电压规律分析：灯泡与滑动变阻器串联，电压表测灯泡两端电压，正常情况下灯泡电压应小于电源电压，现电压表示数等于电源电压，说明滑动变阻器两端电压为0，即滑动变阻器接入电阻为0，由此推导故障原因。第二个问题，需明确灯丝电阻的特性：灯丝电阻随温度升高而增大，灯泡发光时温度升高，电阻会变大，据此分析测量值偏大的原因。
【解析】1. 闭合开关后灯泡很亮，电压表示数等于电源电压，说明滑动变阻器接入电路的电阻为0，导致电路总电阻过小、电流过大，灯泡过亮。滑动变阻器接入电阻为0的原因可能是：滑动变阻器的滑片滑到最左端（接入电阻丝长度为0）、滑动变阻器短路、滑动变阻器接入了上面两个接线柱（接入电阻为0）。2. 灯丝的电阻与温度有关，温度越高电阻越大；灯泡发光时，灯丝温度升高，因此测量出的电阻值比常温下的灯丝电阻（约24Ω）大。
【答案】滑动变阻器的滑片滑到最左端了(或滑动变阻器短路或滑动变阻器接入了上面两个接线柱) 灯丝发光时,温度升高,阻值变大
【知识点】伏安法测电阻、影响电阻的因素
【点评】本题考查测电阻实验中的电路故障分析和电阻的影响因素，需结合串联电路特点和电阻的温度特性解答，是初中物理的基础题型。
【难度系数】0.5

9. 某课外科技小组设计如图所示的电路来测量待测电阻$ R_x $的阻值，已知滑动变阻器的最大阻值为20 Ω，其实验步骤如下：
(1) 科技小组的同学按电路图连接好电路后，为保护电路，在闭合开关$ S_1 $、$ S_2 $之前，将滑动变阻器的滑片P移到端。
(2) 完成第(1)步操作后，闭合开关$ S_1 $、$ S_2 $，此时电压表的示数为4.5 V；再断开开关$ S_2 $，此时电压表的示数为2 V，则待测电阻$ R_x = $Ω。

(3) 由于只测量出一组数据，可能会存在较大误差，接下来你的应对办法是。（可更换必要的实验器材）

9.（1）右(或$b$) （2）25 （3）将开关S更换为电流表,并将电流表串联接入电路中,调节滑动变阻器滑片,多次测量待测电阻$R_x$两端的电压和通过$R_x$的电流,并算出待测电阻$R_x$的阻值,然后算出电阻的平均值

【分析】
首先，闭合开关前滑动变阻器需调至最大阻值以保护电路，根据电路图判断滑片位置；其次，分两种开关状态分析电路：闭合S₁、S₂时Rx被短路，电压表测电源电压；断开S₂后滑动变阻器与Rx串联，电压表测滑动变阻器电压，结合串联电路规律和欧姆定律计算Rx；最后，单次测量误差大，需通过多次测量减小误差，明确改进方法。
【解析】
(1) 闭合开关前，为保护电路，滑动变阻器应接入最大阻值。由图可知，滑片P移到b端时滑动变阻器接入电阻最大，故填“右（或b）”。
(2) 闭合S₁、S₂时，Rx被短路，电压表测电源电压，即U=4.5V；断开S₂后，滑动变阻器与Rx串联，电压表测滑动变阻器两端电压U滑=2V，此时滑动变阻器接入最大阻值R滑=20Ω，电路电流I=U滑/R滑=2V/20Ω=0.1A。根据串联电路电压规律，Rx两端电压Ux=U-U滑=4.5V-2V=2.5V，因此Rx=Ux/I=2.5V/0.1A=25Ω。
(3) 单次测量误差较大，为减小误差，可将开关S更换为电流表，串联接入电路，调节滑动变阻器滑片，多次测量Rx两端电压和通过的电流，计算Rx阻值后求平均值。
【答案】
(1) 右(或b)；(2)25；(3)将开关S更换为电流表,并将电流表串联接入电路中,调节滑动变阻器滑片,多次测量待测电阻$R_x$两端的电压和通过$R_x$的电流,并算出待测电阻$R_x$的阻值,然后算出电阻的平均值
【知识点】
伏安法测电阻、串联电路电压规律、滑动变阻器的使用
【点评】
本题考查测电阻的实验，需分析不同开关状态的电路，结合欧姆定律计算，同时掌握减小实验误差的方法，是中等难度的电学实验题。
