·预习点①变阻器
1. 变阻器:能改变接入电路中①的元件。
2. 滑动变阻器
(1)在电路图中用符号②表示。
(2)工作原理

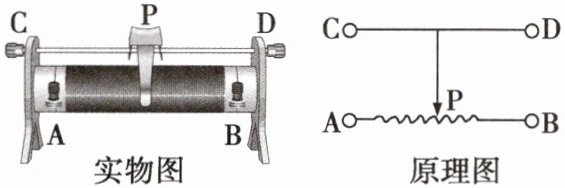

电阻丝外面涂着绝缘层,密绕在绝缘管上。电阻丝与滑片P相连,而电阻丝的两端连在A、B两个接线柱上,滑片P通过金属杆和接线柱C、D相连。滑片移动到不同位置时,A、C(或B、C或A、D或B、D)两个接线柱间③不一样,这样就可以改变接入电路中电阻的大小。

1. 电阻大小
2.(1) 滑动变阻器符号
2.(2) 电阻丝的长度

【分析】
这是滑动变阻器相关的基础概念填空题，需结合滑动变阻器的定义、电路符号及工作原理逐一解答：第1题考查变阻器的核心定义，明确其功能是改变接入电路的电阻大小；第2题（1）考查滑动变阻器的电路符号，需牢记标准符号形式；第2题（2）考查滑动变阻器的工作原理，其通过改变接入电路的电阻丝长度改变电阻，滑片移动时接线柱间的电阻丝长度会变化。
【解析】
1. 变阻器的定义为：能改变接入电路中电阻大小的元件，因此①处填电阻大小；
2. (1) 滑动变阻器在电路图中用对应的滑动变阻器符号表示，因此②处填滑动变阻器符号；
3. (2) 滑动变阻器的工作原理是改变接入电路中电阻丝的长度来调整电阻，滑片移动时，接线柱间的电阻丝长度不同，因此③处填电阻丝的长度。
【答案】
1. 电阻大小；2.(1) 滑动变阻器符号；2.(2) 电阻丝的长度
【知识点】
滑动变阻器、变阻器原理
【点评】
本题为滑动变阻器的基础知识点考查，属于预习阶段的必备内容，侧重基础概念的记忆，难度较低。
【难度系数】
0.8

·预习点②滑动变阻器的使用
1. 滑动变阻器上通常标有$\boxed{4}$和$\boxed{5}$，使用时要根据需要进行选择，不能使通过的电流超过最大值，否则会烧坏滑动变阻器。
2. 使用方法：滑动变阻器的接线柱要“$\boxed{6}$”接入电路；在使用前应将滑动变阻器的电阻调节到$\boxed{7}$，即令滑片远离接入电路的下接线柱。
3. 接线情况

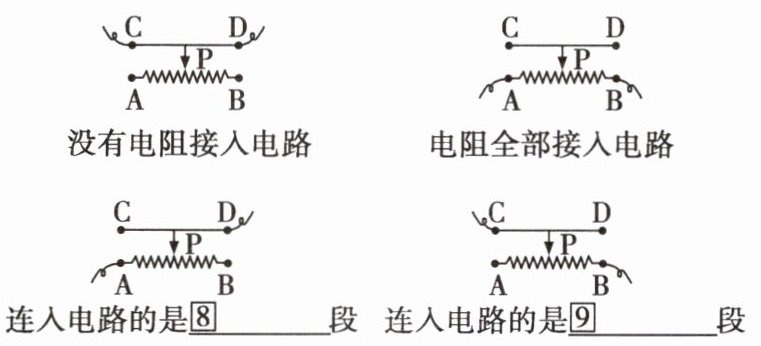

连入电路的是$\boxed{8}$段 连入电路的是$\boxed{9}$段
4. 在电路中，滑动变阻器的主要作用是通过调节其$\boxed{10}$来改变电路中的电流。

1. 最大电阻、允许通过的最大电流
2. 一上一下，最大
3. AP、PB
4. 电阻

【分析】本题考查滑动变阻器的基础使用知识，需明确滑动变阻器的标识含义、接线规则、接入电阻的判断方法及作用。解题时，先回忆滑动变阻器的相关知识点：滑动变阻器上标有最大电阻和允许通过的最大电流，使用时不能超过最大电流；接线需遵循“一上一下”原则，闭合开关前要将电阻调至最大；接入电路的电阻丝由下接线柱决定，接左下端则接入左半段，接右下端则接入右半段；其作用是通过改变接入电阻来改变电路电流。
【解析】1. 滑动变阻器的标识：通常标注最大电阻和允许通过的最大电流，避免使用时因电流过大损坏变阻器；2. 使用方法：接线柱需“一上一下”接入电路，这样才能改变接入电阻；使用前将电阻调至最大，起到保护电路的作用；3. 接线情况：左下角插图中，下接线柱接A，上接线柱接D，因此接入电路的电阻丝是AP段；右下角插图中，下接线柱接B，上接线柱接C，因此接入电路的电阻丝是PB段；4. 滑动变阻器的作用：通过调节接入电路的电阻，改变电路中的电流。
【答案】1. 最大电阻、允许通过的最大电流；2. 一上一下，最大；3. AP、PB；4. 电阻
【知识点】滑动变阻器的使用；滑动变阻器的原理；滑动变阻器的标识
【点评】本题为滑动变阻器的基础知识点考查，属于电学入门的预习内容，侧重对滑动变阻器基本使用规则的记忆与理解，难度较低，是后续电学学习的基础。
【难度系数】0.2

·预习点③变阻器的应用
1. 机械式电位器:有些家用电器中,用于音量调节的器件也是一种变阻器,通常称为$\boxed{11}$。电位器可以用在其他电器上,例如可调亮度的电灯,可调音量的音箱、调音台,等等。
2. 数字电位器:一种用数字信号控制$\boxed{12}$的器件(集成电路)。
3. 电阻箱:不仅电阻$\boxed{13}$变化,还可以从中读出$\boxed{14}$的变阻器。

1. 电位器
2. 电阻
3. 可以、电阻的数值

【分析】本题考查变阻器应用的基础概念，需结合机械式电位器、数字电位器、电阻箱的定义与特点，对应每个空的描述逐一确定答案：第一空对应音量调节用的变阻器名称；第二空对应数字电位器的控制对象；第三空对应电阻箱的两个核心特点。
【解析】1. 用于家用电器音量调节的变阻器称为电位器，故填电位器；2. 数字电位器是用数字信号控制电阻的集成电路，故填电阻；3. 电阻箱的特点是电阻可以变化，且能读出电阻的数值，故依次填可以、电阻的数值。
【答案】1. 电位器；2. 电阻；3. 可以、电阻的数值
【知识点】变阻器的应用、电位器、电阻箱
【点评】本题为变阻器应用的基础识记类题目，主要考查对不同类型变阻器基本概念的掌握，属于预习阶段的基础知识点巩固题，难度较低。
【难度系数】0.9

1. 两只滑动变阻器分别标有“20 Ω 1 A”和“50 Ω 2 A”字样，若把它们串联起来使用，则电路中允许通过的最大电流为（）。

A.2 A
B.1 A
C.3 A
D.无法判断

1. B

【分析】首先明确滑动变阻器铭牌的含义：“20 Ω 1 A”表示该滑动变阻器允许通过的最大电流为1 A，“50 Ω 2 A”表示允许通过的最大电流为2 A。由于串联电路中电流处处相等，若将两个滑动变阻器串联使用，电路中的电流不能超过任何一个滑动变阻器允许的最大电流，否则会烧坏额定电流较小的滑动变阻器，因此需取两个滑动变阻器允许的最大电流中的较小值作为电路允许的最大电流。
【解析】滑动变阻器铭牌“20 Ω 1 A”的物理意义是允许通过的最大电流为1 A，“50 Ω 2 A”的物理意义是允许通过的最大电流为2 A。根据串联电路的电流特点：串联电路中各处电流相等，因此电路中允许通过的最大电流不能超过两个滑动变阻器允许的最大电流中的较小值，即电路允许的最大电流为1 A。
【答案】B
【知识点】滑动变阻器的使用、串联电路的电流规律
【点评】本题考查滑动变阻器铭牌的理解及串联电路电流的特点，属于基础题型，解题关键是掌握串联电路电流处处相等的规律，明确串联时电路最大电流取各用电器额定电流的较小值，难度较低。
【难度系数】0.8

2.如图所示是滑动变阻器的四种接线方法。当滑片P向右移动时，接入电路中的电阻变大的是（）。

2. A

【分析】
要解决此题，需明确滑动变阻器的工作原理：通过改变接入电路中电阻丝的长度改变电阻，接线规则为“一上一下”。接入电路的电阻丝是下方接线柱与滑片之间的部分，当滑片移动时，若接入的电阻丝长度变长，则电阻变大；若变短，则电阻变小。需逐个分析各选项的接线情况，判断滑片右移时接入电阻丝的长度变化。
【解析】
逐个分析选项：
选项A：接线柱接左下和右上，接入电路的电阻丝为左下接线柱到滑片P的部分。当滑片P向右移动时，该段电阻丝的长度变长，因此接入电路的电阻变大，符合题意。
选项B：接线柱接右下和右上，接入电路的电阻丝为右下接线柱到滑片P的部分。当滑片P向右移动时，该段电阻丝的长度变短，接入电路的电阻变小，不符合题意。
选项C：接线柱接左上和右上，接入电路的是金属杆，电阻几乎为0，移动滑片时接入电阻不变，不符合题意。
选项D：接线柱接左下和右下，接入的是全部电阻丝，电阻最大，移动滑片时接入电阻不变，不符合题意。
综上，答案为A。
【答案】
A
【知识点】
滑动变阻器的使用
【点评】
本题考查滑动变阻器的接线规则及电阻变化的判断，需掌握“一上一下”接线的要求，明确接入电阻丝的判断方法，是电学基础题。
【难度系数】
0.5
