3.如图所示,闭合开关前,滑片P应移动到最(选填“右”或“左”)端。当滑片向右移动时,电流表的示数将(选填“变大”、“变小”或“不变”),灯泡的亮度将(选填“变亮”、“变暗”或“不变”)。

3. 左 变大 变亮

【分析】要解决这道题，需掌握滑动变阻器的使用规则、欧姆定律和灯泡亮度的决定因素。首先，闭合开关前，滑动变阻器应调至接入电路电阻最大的位置，目的是保护电路；其次，分析滑片移动时滑动变阻器接入电阻的变化，结合欧姆定律判断电流的变化；最后，根据灯泡实际功率的变化判断亮度变化。
【解析】1. 闭合开关前，为保护电路，滑动变阻器需接入最大阻值。由题图可知，滑片在最左端时，滑动变阻器接入电路的电阻丝最长，电阻最大，因此滑片应移到最左端。2. 当滑片向右移动时，滑动变阻器接入电路的电阻减小，电路总电阻减小，电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路中的电流变大，故电流表的示数变大。3. 灯泡的亮度由实际功率决定，灯泡的电阻不变，由$P=I^2R$可知，电流变大时，灯泡的实际功率变大，因此灯泡变亮。
【答案】左 变大 变亮
【知识点】滑动变阻器的使用、欧姆定律、电功率
【点评】本题是初中电学的基础题，考查滑动变阻器的正确使用、欧姆定律及灯泡亮度的判断，核心是分析滑动变阻器接入电阻的变化对电路的影响，注重基础规律的应用。
【难度系数】0.6

1.滑动变阻器可以改变接入电路中电阻的大小。使用时移动滑片，改变的是滑动变阻器接入电路中电阻丝的 （）。

A.材料
B.横截面积
C.长度
D.电流方向

1. C

【分析】
要解决这道题，需回忆滑动变阻器的工作原理：滑动变阻器通过改变接入电路的电阻来改变电流，其改变电阻的方式基于影响电阻大小的因素。首先明确影响电阻大小的因素有材料、长度、横截面积和温度，滑动变阻器的电阻丝材料、横截面积固定，移动滑片时仅改变接入电路的电阻丝部分，据此判断选项。
【解析】
滑动变阻器的电阻丝材料、横截面积是固定不变的，移动滑片时，改变的是接入电路中电阻丝的长度，进而改变接入电路的电阻大小。逐一分析选项：A选项材料未改变，错误；B选项横截面积未改变，错误；C选项长度改变，符合滑动变阻器的工作原理，正确；D选项电流方向与滑动变阻器改变电阻的方式无关，错误。
【答案】
C
【知识点】
滑动变阻器的原理、影响电阻的因素
【点评】
本题考查滑动变阻器的基础工作原理，属于概念类基础题，侧重考察学生对滑动变阻器构造和原理的理解，难度较低。
【难度系数】
0.9

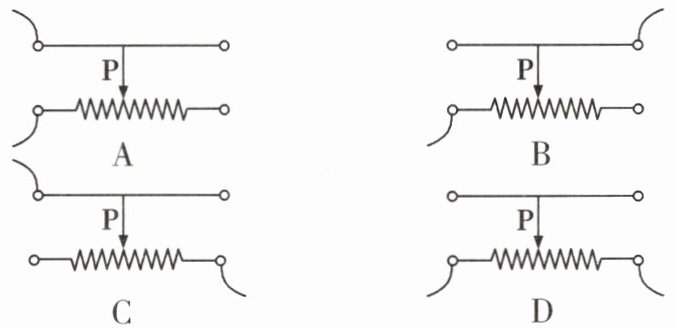

2. [教材题改编]如图所示，当滑片P向左滑动时，滑动变阻器连入电路中的电阻变大的接法是（）。

2. C

【分析】要解决此题，需掌握滑动变阻器的工作原理：通过改变接入电路中电阻丝的长度改变电阻，正确接线规则为“一上一下”。判断滑片移动时电阻变化的方法：确定接入电路的电阻丝段，滑片向远离下接线柱方向移动时，接入电阻变大；向靠近下接线柱方向移动时，接入电阻变小。
【解析】逐个分析选项：
1. 选项A：接左上、左下接线柱，接入的是左下到滑片的电阻丝。滑片P左滑时，靠近下接线柱（左下），接入电阻丝长度变短，电阻变小，不符合；
2. 选项B：接右上、左下接线柱，接入的是左下到滑片的电阻丝。滑片P左滑时，靠近下接线柱（左下），接入电阻丝长度变短，电阻变小，不符合；
3. 选项C：接左上、右下接线柱，接入的是右下到滑片的电阻丝。滑片P左滑时，远离下接线柱（右下），接入电阻丝长度变长，电阻变大，符合要求；
4. 选项D：接下面两个接线柱，相当于接入定值电阻，滑片移动不改变电阻，不符合。
【答案】C
【知识点】滑动变阻器的使用、滑动变阻器的工作原理
【点评】本题是滑动变阻器使用的基础题，核心是掌握“一上一下”的接线规则，以及滑片移动时接入电阻的变化判断，需明确接入的是下接线柱对应的电阻丝段。
【难度系数】0.5

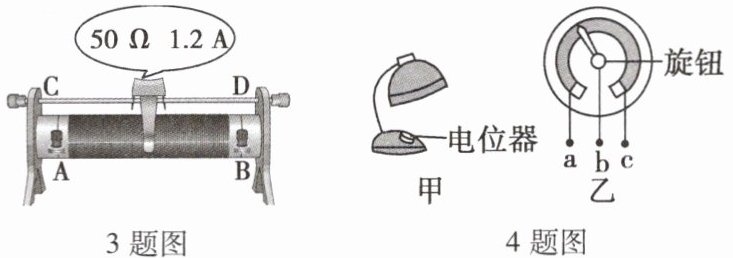

3.滑动变阻器的滑片上有一个铭牌。铭牌上标有电流和电阻值。如图所示,其中“50 Ω”表示,“1.2 A”表示。

3. 该滑动变阻器的最大阻值为50 Ω 该滑动变阻器允许通过的最大电流为1.2 A

【分析】要解答本题，需明确滑动变阻器铭牌上参数的含义：滑动变阻器铭牌标注的电阻值是其最大阻值，电流值是允许通过的最大电流，据此对应题目中的两个标注分别解释即可。
【解析】根据滑动变阻器铭牌的定义，“50 Ω”表示该滑动变阻器的最大阻值为50 Ω；“1.2 A”表示该滑动变阻器允许通过的最大电流为1.2 A。
【答案】该滑动变阻器的最大阻值为50 Ω；该滑动变阻器允许通过的最大电流为1.2 A
【知识点】滑动变阻器铭牌参数
【点评】本题考查滑动变阻器铭牌参数的基本含义，属于初中物理基础概念题，难度较低，主要考查学生对基础知识点的识记能力。
【难度系数】0.8

4.如图所示,图甲为可调亮度台灯,图乙为电位器的结构图,b与金属滑片相连,转动旋钮可调节灯泡亮度。下列分析正确的是（）。

A.若只将a、c接入电路,转动旋钮灯泡亮度改变
B.若只将b、c接入电路,转动旋钮灯泡亮度不变
C.电位器调节灯泡亮度的原理与滑动变阻器的原理相同
D.电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度的

4. C

【分析】
要解决本题，需先明确电位器的结构与工作原理：电位器实质是滑动变阻器的变形，a、c为电阻丝两端接线柱，b为滑片接线柱，其工作原理是通过改变接入电路中电阻丝的长度来改变电阻，进而改变电路电流，调节灯泡亮度。接下来逐一分析选项：
1. 分析选项A：若只将a、c接入电路，相当于把电位器的全部电阻丝接入电路，转动旋钮时，接入电阻丝的长度不变，电阻不变，电路电流不变，灯泡亮度不会改变，故A错误。
2. 分析选项B：若只将b、c接入电路，接入电路的是滑片到c端的电阻丝，转动旋钮时，滑片移动，接入电阻丝的长度改变，电阻改变，电路电流改变，灯泡亮度会变化，故B错误。
3. 分析选项C：电位器和滑动变阻器的核心原理都是通过改变接入电路中电阻丝的长度来改变电阻，从而调节电路电流，二者原理相同，故C正确。
4. 分析选项D：电位器是通过改变接入电路中电阻丝的长度来改变电阻，并非改变电阻丝的横截面积，故D错误。
【解析】
电位器的结构决定其工作逻辑，结合滑动变阻器的原理逐一判断选项：
选项A：接a、c时，接入全部电阻丝，电阻固定，亮度不变，排除A；
选项B：接b、c时，接入滑片到c的电阻丝，转动滑片会改变接入长度，亮度变化，排除B；
选项C：电位器与滑动变阻器均通过改变电阻丝长度改变电阻，原理一致，C正确；
选项D：电位器改变的是电阻丝长度，不是横截面积，排除D。
【答案】
C
【知识点】
滑动变阻器原理、电位器应用
【点评】
本题考查电位器的工作原理，核心是理解电位器与滑动变阻器的联系，需明确电阻改变的本质是接入电阻丝的长度变化，属于基础概念题，难度适中。
【难度系数】
0.7

5. [教材题改编]如图所示的电阻箱，其示数为Ω，连接到电路中时，能接入的最大阻值是Ω。

5题图

6题图

5. 1 258 9 999

【分析】
要解决电阻箱的读数问题，需明确电阻箱的读数规则：每个旋钮对应的数字乘以其下方标注的倍率，再将各旋钮的计算结果相加，即为电阻箱接入电路的示数；电阻箱能接入的最大阻值，是将每个旋钮都调至最大数字9时的总阻值。
【解析】
1. 计算电阻箱的示数：
各旋钮对应的数值与倍率的乘积分别为：1×1000Ω=1000Ω，2×100Ω=200Ω，5×10Ω=50Ω，8×1Ω=8Ω；
总示数为：1000Ω+200Ω+50Ω+8Ω=1258Ω。
2. 计算电阻箱的最大阻值：
每个旋钮的最大数字为9，总最大阻值为：9×1000Ω+9×100Ω+9×10Ω+9×1Ω=9999Ω。
【答案】
1258；9999
【知识点】
电阻箱的读数；电阻箱的最大阻值
【点评】
本题考查电阻箱的基本读数方法，属于基础题，只需掌握电阻箱的读数规则即可轻松解答。
【难度系数】
0.8

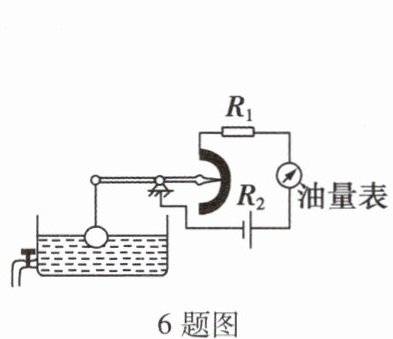

6. [教材题改编]如图所示,小文同学设计了一种自动测定油箱内油面高度的装置。
(1)图中$R_2$是(填元件名称)。
(2)油量表是用表改装的,定值电阻$R_1$的作用是。
(3)当油箱中的油面上升时,滑片将向(选填“上”或“下”)移动,$R_2$接入电路的电阻(选填“变大”或“变小”),此时油量表的示数将(选填“变大”、“变小”或“不变”)。

6. (1) 滑动变阻器
(2) 电流 保护电路
(3) 下 变大 变小

【分析】
要解决这道题，需结合装置结构和电路规律逐步分析：首先观察R2的特点，判断其元件名称；再根据油量表的连接方式确定电表类型，分析定值电阻的作用；最后根据油面变化判断滑片移动方向、R2接入电阻变化，结合欧姆定律得出油量表的示数变化。
【解析】
(1) 图中R2的滑片可随油面高度变化改变接入电路的电阻，符合滑动变阻器的特征，因此R2是滑动变阻器。
(2) 油量表串联在电路中，电流表需串联使用，电压表需并联，故油量表是用电流表改装的；当滑动变阻器R2接入阻值为0时，电路中只有定值电阻R1，R1可防止电路短路，起到保护电路的作用。
(3) 当油箱油面上升时，浮标上浮，带动滑片向下移动，R2接入电路的电阻丝长度增加，因此R2接入电路的电阻变大；电路总电阻R总=R1+R2，电源电压U不变，根据欧姆定律I=U/R总，电路中的电流变小，因此油量表（电流表）的示数变小。
【答案】
(1)滑动变阻器；(2)电流；保护电路；(3)下；变大；变小
【知识点】
滑动变阻器的使用、欧姆定律的应用、电路元件的作用
【点评】
本题结合实际生活中的油箱油位测量装置，考查滑动变阻器、欧姆定律等基础知识，注重理论联系实际，属于教材基础题的改编，学生需理解装置工作原理并结合电路规律解题。
【难度系数】
0.5
