1. 探究通电螺线管外部磁场的方向时，洋洋在螺线管的两端放上小磁针(涂黑端为N极)，在硬纸板上均匀地撒满铁屑。通电后轻敲硬纸板，小磁针的指向和铁屑的排列情况如图11-3所示。下列说法不正确的是()。

图11-3

A.线圈A(我们能看到的半个线圈)中的电流方向由下至上
B.通电螺线管外部的磁场与条形磁体的相似
C.小磁针静止时N极的指向为通电螺线管外部该点的磁场方向
D.只改变通电螺线管中的电流方向，小磁针的偏转方向发生改变

A

由图中小磁针指向可知通电螺线管右端为N极、左端为S极，根据安培定则，右手握住螺线管，大拇指指向N极（右端），四指弯曲方向对应电流方向，可判断线圈A中电流方向为由上至下，A说法错误；通电螺线管外部磁场两端强、中间弱，分布与条形磁体的磁场相似，B说法正确；物理学规定，小磁针静止时N极的指向为该点的磁场方向，因此通电螺线管外部该点的磁场方向等于小磁针静止时N极的指向，C说法正确；通电螺线管的磁场方向与电流方向有关，只改变电流方向，螺线管磁极反转，小磁针偏转方向也会发生改变，D说法正确。本题要求选不正确的选项。

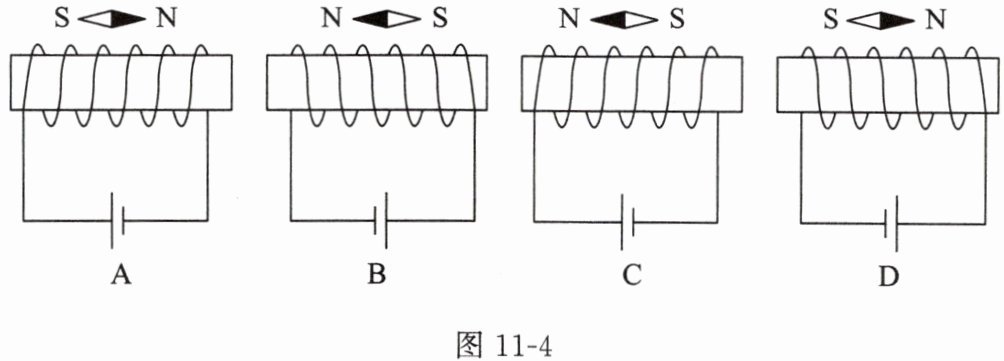

2.（多选）螺线管中通有电流时，周围会产生磁场。图11-4中小磁针（可自由转动）静止时的指向正确的是（）。

图11-4

AB

解：根据安培定则（右手螺旋定则）：用右手握住螺线管，四指指向螺线管中电流的环绕方向，大拇指所指的一端为螺线管的N极。螺线管外部的磁场方向由N极指向S极，小磁针静止时N极的指向与该点磁场方向一致。
1. 分析选项A：电流从螺线管左端流入、右端流出，由安培定则判断得螺线管左端为N极，右端为S极，螺线管上方磁场方向水平向右，小磁针N极指向右，与图中小磁针指向一致，A正确。
2. 分析选项B：电流从螺线管右端流入、左端流出，由安培定则判断得螺线管右端为N极，左端为S极，螺线管上方磁场方向水平向左，小磁针N极指向左，与图中小磁针指向一致，B正确。
3. 分析选项C：电流从螺线管左端流入、右端流出，由安培定则判断得螺线管左端为N极，右端为S极，螺线管上方磁场方向水平向右，小磁针N极应指向右，与图中小磁针指向不符，C错误。
4. 分析选项D：电流从螺线管右端流入、左端流出，由安培定则判断得螺线管右端为N极，左端为S极，螺线管上方磁场方向水平向左，小磁针N极应指向左，与图中小磁针指向不符，D错误。
