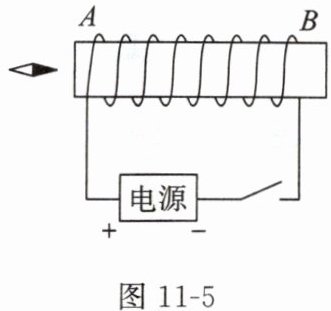

3. 某同学用如图11-5所示的装置研究通电螺线管外部的磁场。

图11-5
（1）闭合开关后，通电螺线管A端的磁极为极。
（2）可自由转动的小磁针静止后，其右端为极。
（3）把电源的正、负极对调，发现小磁针N、S极的指向也对调，由此可知通电螺线管外部磁场的方向与螺线管中的方向有关。

(1) S（南）
(2) N（北）
(3) 电流

解：
(1) 根据安培定则，电流从螺线管A端流入、B端流出，右手握住螺线管，四指沿电流环绕方向，大拇指指向B端，可判断通电螺线管A端为S（南）极。
(2) 根据异名磁极相互吸引的规律，小磁针静止后，其右端为N（北）极。
(3) 电源正负极对调后，螺线管中的电流方向发生改变，小磁针指向也随之对调，由此可知通电螺线管外部磁场的方向与螺线管中电流的方向有关。

【实验材料】U形铁、电源、开关、导线等。
【实验步骤】
1. 做成电磁铁后，U形铁的两头应为异名磁极，据此请在图11-6中将你的绕线方法画出来。（虚线框内填电源，在U形铁上绕线）

图11-6
2. 按照你设计的方案进行绕线，并标明电磁铁的N、S极。

解：
1. 虚线框内填入电源符号，左侧标注负极“-”，右侧标注正极“+”。
绕线方法：
从电路左侧上方的端点引出导线，在U形铁的左立柱上，从顶端正面开始向下绕制，每匝依次从立柱前方绕至后方，绕到左立柱底端后，将导线沿U形铁底部后方引到右立柱底端，在右立柱上从底端正面开始向上绕制，每匝依次从立柱前方绕至后方，绕到右立柱顶端后，将导线引出连接到电路右侧上方的端点，形成闭合回路。
2. 磁极标注：
根据安培定则，右手握住U形铁左立柱，四指沿电流环绕方向，大拇指指向左立柱顶端，将左立柱顶端标注为N极；右手握住U形铁右立柱，四指沿电流环绕方向，大拇指指向右立柱底端，将右立柱顶端标注为S极，U形铁两个顶端为异名磁极，符合实验要求。
