1. 在并联电路中，干路电流等于，表达式为。

1. 各支路的电流之和，表达式为$I=I_1+I_2$

【分析】
要解决这个问题，需回忆并联电路的电流基本规律：在并联电路中，电流从电源正极流出后会分成多条支路，最终汇合回到电源负极，因此干路电流是所有支路电流的总和。
【解析】
根据并联电路的电流规律，干路电流等于各支路的电流之和，若用$I$表示干路电流，$I_1$、$I_2$等表示各支路电流，则表达式为$I=I_1+I_2$。
【答案】
各支路的电流之和，表达式为$I=I_1+I_2$
【知识点】
并联电路电流规律；电流的表达式
【点评】
本题考查并联电路的基础电流规律，属于电学入门核心知识点，难度较低，主要考查学生对基本概念的记忆与理解。
【难度系数】
0.9

2. 并联电路两端的总电压，表达式为。

2. 等于各支路两端的电压，表达式为$U=U_1=U_2$

【分析】
这道题考查并联电路的电压规律，解题时需回忆初中电学中并联电路的基本性质，明确并联电路总电压与各支路两端电压的关系，进而推导得出对应的表达式。
【解析】
根据并联电路的电压规律：并联电路两端的总电压等于各支路两端的电压，对应的表达式为$U=U_1=U_2$。
【答案】
等于各支路两端的电压，$U=U_1=U_2$
【知识点】
并联电路的电压规律
【点评】
本题属于初中电学的基础概念题，直接考查并联电路的核心电压规律，是学生必须掌握的基础知识点，难度较低。
【难度系数】
0.9

3. 并联电路分电流之比等于，表达式为。

3. 并联电路分电流之比等于电阻的倒数之比，表达式为$\frac{I_1}{I_2}=\frac{R_2}{R_1}$

【分析】
要解决并联电路电流之比的问题，需先明确并联电路的核心特点：各支路两端电压相等。结合欧姆定律，电流与电阻成反比，由此可推导电流之比的规律。
【解析】
并联电路中，各支路两端电压相等，即$U_1=U_2=U$。根据欧姆定律$I=\frac{U}{R}$，可得两支路的电流分别为$I_1=\frac{U}{R_1}$，$I_2=\frac{U}{R_2}$。
则两支路电流之比：$\frac{I_1}{I_2}=\frac{\frac{U}{R_1}}{\frac{U}{R_2}}=\frac{R_2}{R_1}$，即并联电路分电流之比等于电阻的倒数之比。
【答案】
电阻的倒数之比；$\frac{I_1}{I_2}=\frac{R_2}{R_1}$
【知识点】
并联电路电流规律、欧姆定律
【点评】
本题考查并联电路电流与电阻的关系，核心是利用并联电路电压相等的特点结合欧姆定律推导，属于电学基础知识点，难度较低。
【难度系数】
0.3

1. 如图所示，电源电压恒为6 V，$R_1$为10 Ω，闭合开关后，电流表的示数为0.4 A，则通过$R_1$的电流为A，$R_2$的阻值为Ω，干路电流为A。

1. 0.6 A，15 Ω，1 A

【分析】首先明确电路结构：$R_1$与$R_2$并联，电流表测量通过$R_2$的电流。根据并联电路的电压规律，各支路两端电压等于电源电压，结合欧姆定律可求出通过$R_1$的电流；再利用欧姆定律计算$R_2$的阻值；最后根据并联电路的电流规律，干路电流等于各支路电流之和，求出干路电流。
【解析】
1. 由电路图可知，$R_1$与$R_2$并联，电源电压$U=6\ \mathrm{V}$，因此$R_1$、$R_2$两端电压均为$U=6\ \mathrm{V}$。
2. 根据欧姆定律，通过$R_1$的电流：$I_1=\frac{U}{R_1}=\frac{6\ \mathrm{V}}{10\ \Omega}=0.6\ \mathrm{A}$。
3. 电流表测$R_2$支路的电流，即$I_2=0.4\ \mathrm{A}$，则$R_2$的阻值：$R_2=\frac{U}{I_2}=\frac{6\ \mathrm{V}}{0.4\ \mathrm{A}}=15\ \Omega$。
4. 根据并联电路的电流规律，干路电流等于各支路电流之和，因此干路电流：$I=I_1+I_2=0.6\ \mathrm{A}+0.4\ \mathrm{A}=1\ \mathrm{A}$。
【答案】0.6；15；1
【知识点】并联电路规律、欧姆定律
【点评】本题考查并联电路的特点和欧姆定律的应用，属于基础题型，需熟练掌握并联电路的电压、电流规律及欧姆定律的公式应用。
【难度系数】0.8

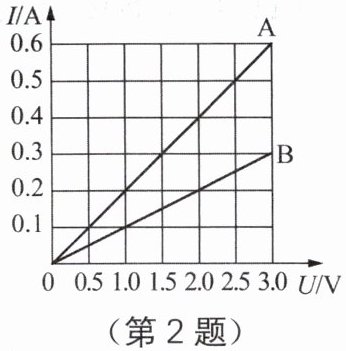

2. 如图所示是电阻A、B的I-U图像。由图可知电阻B的阻值是Ω;将电阻A、B串联后接入电路,当通过A的电流为0.3 A时,A和B两端的总电压是V;将电阻A、B并联后接入某电路,当通过B的电流为0.2 A时,A两端的电压是V;将电阻A、B并联在电压为3 V的电源中,电路中的总电流是A。

2. 10 Ω，4.5 V，2 V，0.9 A

【分析】
本题结合I-U图像考查欧姆定律及串并联电路的特点，解题思路如下：①定值电阻的阻值可通过I-U图像上某点的电压和电流，利用欧姆定律$R=\frac{U}{I}$计算；②串联电路中电流处处相等，总电压等于各部分电压之和，需根据电流找到对应电阻的电压再求和；③并联电路中各支路电压相等，干路电流等于各支路电流之和，需根据电压找到对应支路的电流再求和。
【解析】
1. 求电阻B的阻值：从图像中选取电阻B的一组对应值，当$U_B=3V$时，$I_B=0.3A$，根据欧姆定律$R=\frac{U}{I}$，得$R_B=\frac{U_B}{I_B}=\frac{3V}{0.3A}=10Ω$。
2. 串联时A、B的总电压：串联电路电流相等，当通过A的电流为0.3A时，$I_A=I_B=0.3A$。从图像可知，$I=0.3A$时，A对应的电压$U_A=1.5V$，B对应的电压$U_B=3V$，总电压$U=U_A+U_B=1.5V+3V=4.5V$。
3. 并联时A两端的电压：并联电路各支路电压相等，当通过B的电流为0.2A时，从图像可知$I_B=0.2A$对应的电压$U_B=2V$，故A两端电压$U_A=U_B=2V$。
4. 并联在3V电源的总电流：当电源电压为3V时，从图像可知，A对应的电流$I_A=0.6A$，B对应的电流$I_B=0.3A$，总电流$I=I_A+I_B=0.6A+0.3A=0.9A$。
【答案】
10；4.5；2；0.9
【知识点】
欧姆定律；I-U图像；串并联电路特点
【点评】
本题核心是从I-U图像中准确读取电压和电流值，结合串并联电路的电流、电压规律进行计算，属于基础应用题型，需掌握图像分析和公式运用。
【难度系数】
0.5

3. 如图所示，电源电压恒定，$R_1=20\ \Omega$，闭合开关S，断开开关$S_1$，电流表示数是0.3 A；若再闭合$S_1$，发现电流表示数变化了0.2 A，则电源电压为 V，$R_2$的阻值为 Ω。

3. 6 V，30 Ω

【分析】首先明确开关闭合前后的电路状态：闭合S、断开S₁时，电路为R₁的简单电路，电流表测R₁的电流；再闭合S₁后，R₁与R₂并联，电流表测干路电流，电流表示数的变化量等于通过R₂的电流。先利用欧姆定律求电源电压，再结合并联电路特点和欧姆定律求R₂的阻值。
【解析】1. 闭合S、断开S₁时，电路为R₁的简单电路，根据欧姆定律 $ I = \frac{U}{R} $，电源电压 $ U = I_1R_1 = 0.3\ \mathrm{A} × 20\ \Omega = 6\ \mathrm{V} $；2. 闭合S、S₁时，R₁与R₂并联，并联电路各支路独立工作，电流表示数变化量为通过R₂的电流，即 $ I_2 = 0.2\ \mathrm{A} $；3. 并联电路各支路电压等于电源电压，故R₂两端电压 $ U_2 = U = 6\ \mathrm{V} $，再由欧姆定律得 $ R_2 = \frac{U_2}{I_2} = \frac{6\ \mathrm{V}}{0.2\ \mathrm{A}} = 30\ \Omega $。
【答案】6；30
【知识点】欧姆定律应用、并联电路特点
【点评】本题考查并联电路的特点和欧姆定律的基础应用，关键是判断开关切换后电路的连接方式，明确电流变化对应的物理量，属于初中电路的常规基础题。
【难度系数】0.6

4. 如图所示，$R_0$为定值电阻，$R_1$为滑动变阻器，$\textcircled{A}_1$、$\textcircled{A}_2$为实验室用电流表（接线柱上标有“—”“0.6”和“3”），闭合开关后，调节滑片P，使两电流表指针所指位置相同。下列说法正确的是（）

A.电流表$\textcircled{A}_1$与$\textcircled{A}_2$的示数之比为$1:4$
B.通过$R_0$与$R_1$的电流之比为$4:1$
C.$R_0$与$R_1$两端的电压之比为$1:4$
D.$R_0$与$R_1$的阻值之比为$4:1$

4. D

【分析】首先分析电路结构，确定$R_0$与$R_1$为并联关系，电流表$\mathrm{A}_1$测量$R_0$支路的电流，电流表$\mathrm{A}_2$测量干路电流。根据并联电路电流特点，干路电流等于各支路电流之和，因此$\mathrm{A}_2$示数大于$\mathrm{A}_1$示数；结合两表指针位置相同的条件，可知两表使用的量程不同，大量程读数是小量程的5倍，由此推导电流关系，再结合并联电路电压特点和欧姆定律分析各选项。
【解析】由电路图可知，$R_0$与$R_1$并联，$\mathrm{A}_1$测$R_0$支路电流，$\mathrm{A}_2$测干路电流。
根据并联电路电流规律：干路电流$I = I_0 + I_1$（$I_0$为$R_0$的电流，$I_1$为$R_1$的电流），故$I ＞ I_0$。
因两电流表指针位置相同，而电流表$0∼3A$量程的读数是$0∼0.6A$量程的5倍，所以$\mathrm{A}_2$用$0∼3A$量程，$\mathrm{A}_1$用$0∼0.6A$量程，即$I = 5I_0$。
由此得$I_1 = I - I_0 = 5I_0 - I_0 = 4I_0$，逐一分析选项：
A选项：$\mathrm{A}_1$与$\mathrm{A}_2$示数之比$I_0:I = 1:5$，A错误；
B选项：通过$R_0$与$R_1$的电流之比$I_0:I_1 = 1:4$，B错误；
C选项：并联电路各支路电压相等，故$U_0:U_1 = 1:1$，C错误；
D选项：根据欧姆定律$R=\frac{U}{I}$，$R_0:R_1=\frac{U}{I_0}:\frac{U}{I_1}=I_1:I_0=4:1$，D正确。
【答案】D
【知识点】并联电路电流规律、欧姆定律、电流表量程
【点评】本题核心是利用电流表量程的倍数关系推导电流，结合并联电路特点和欧姆定律分析比例关系，需掌握电流表读数规律和电路分析方法，是电学基础题型。
【难度系数】0.5

5. 如图所示的电路中，$R_1=2R_2$，电流表在A、B两处测得的电流分别为$I_A$和$I_B$，则 （）

A.$I_A=\frac{1}{2}I_B$
B.$I_A=\frac{1}{3}I_B$
C.$I_A=\frac{2}{3}I_B$
D.$I_A=I_B$

5. C

【分析】首先判断电路结构：R₁与R₂并联，电流表A测量R₂支路的电流，电流表B测量干路总电流。结合并联电路“各支路电压相等、干路电流等于各支路电流之和”的特点，利用欧姆定律推导I_A与I_B的关系即可。
【解析】
1. 电路结构：由图可知，R₁与R₂并联，电源电压U加在两个电阻两端。
2. 电流关系：干路电流I_B等于两支路电流之和，即$I_B = I_1 + I_2$，其中$I_1$是R₁的电流，$I_2$是R₂的电流（电流表A测R₂支路电流，故$I_A=I_2$）。
3. 欧姆定律应用：并联电路各支路电压相等，根据$I=\frac{U}{R}$，得$I_1=\frac{U}{R_1}$，$I_2=\frac{U}{R_2}$。
4. 代入已知条件：已知$R_1=2R_2$，则$I_1=\frac{U}{2R_2}=\frac{1}{2}·\frac{U}{R_2}=\frac{1}{2}I_2$。
5. 推导关系：将$I_1=\frac{1}{2}I_2$代入干路电流公式，得$I_B=\frac{1}{2}I_2 + I_2=\frac{3}{2}I_2$，整理得$I_2=\frac{2}{3}I_B$，结合$I_A=I_2$，故$I_A=\frac{2}{3}I_B$。
【答案】C
【知识点】并联电路电流规律、欧姆定律
【点评】本题考查并联电路的电流特点和欧姆定律的应用，关键是明确电流表测量的对象，属于基础电路题，难度适中。
【难度系数】0.5
