1[2025 四川达州调研]下列关于电压的估测合理的是 ()

A.我国家庭电路的电压是 380 V
B.对人体安全的电压是 36 V
C.两节新干电池串联后的电压为 3 V
D.手机电池的电压为 12 V

1.C 【解析】我国家庭电路的电压一般是 220 V,故 A 错误;对人体安全的电压为不超过 36 V,故 B 错误;一节新的干电池的电压为 1.5 V,两节新干电池串联后的电压为 3 V,故 C 正确;手机电池的电压约为 3.7 V,故 D 错误。故选 C。

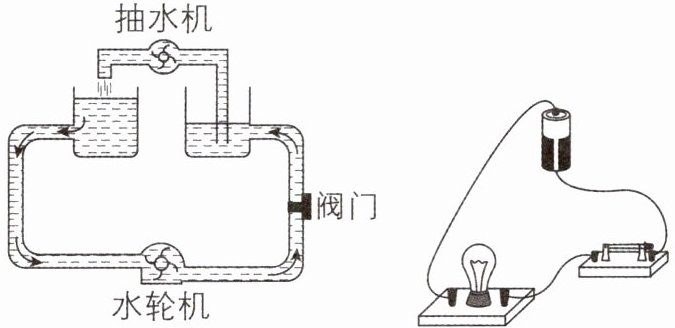

2[2025河北唐山期中]在学习“电压”时，我们引入“水压”进行类比，如图所示，下列说法不正确的是（）


A.电源提供电压，抽水机提供水压
B.电路中的电流与水路中的水流相似
C.灯泡发光时消耗电能，类似水轮机工作时消耗水能
D.有水压就有水流，只要有电压就会有电流

2.D 【解析】对比两图,电源相当于抽水机,抽水机提供了水压,电源提供了电压,故 A 正确;电压使电路中形成电流,类似于水压使水流形成,故 B 正确;对比两图,水轮机工作时消耗水能,灯泡发光时消耗电能,故 C 正确;有电压且电路是闭合回路才能产生电流,故 D 错误。故选 D。

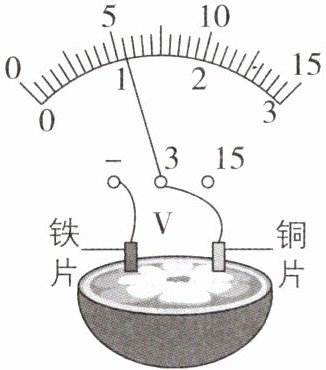

3[2026安徽阜阳期末]取一个橙子，把铜片、铁片插入其中，制成一个水果电池。用电压表测量电压，如图所示。下列说法正确的是（）


A.该水果电池电压为3 V
B.水果电池将化学能转化为电能
C.该水果电池的铁片是正极
D.若不能估计水果电池电压的大小，应选择较小测量范围试触

3.B 【解析】电压表选择 0~3 V 测量范围,分度值为 0.1 V,示数为 1.1 V,故 A 错误;水果电池是将化学能转化为电能的装置,故 B 正确;电压表指针正向偏转,说明电流从电压表的正接线柱流入,因此该水果电池的铜片是正极,铁片是负极,故 C 错误;若不能估计水果电池电压的大小,应选择较大测量范围试触,以免损坏电压表,故 D 错误。故选 B。

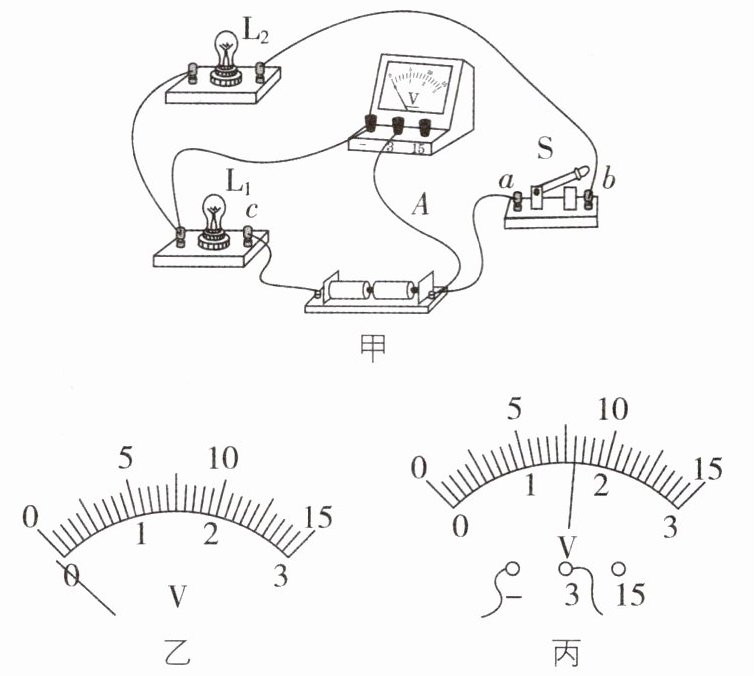

4[2025山东菏泽调研,中]小王同学在用电压表测电压,图甲是他刚连接好的电路。

(1)闭合开关前发现指针偏转情况如图乙,这是因为。
(2)闭合开关后,电压表测量的是灯两端的电压,其示数如图丙所示,则该灯两端的电压为V。
(3)同组的同学认为这个电路开关断开时电压表有示数,这样的设计是不规范的,应该将导线A与电源正极相连的一端接到(填“a”“b”或“c”)接线柱上。
(4)图甲中,闭合开关后,只有一盏灯亮,若电压表有示数,则亮的是灯。
刷易错 小心有坑~

4.(1)电压表没有调零 (2)L₂ 1.6 (3)b (4)L₂
【解析】(1)闭合开关前,电压表如图乙所示,指针偏向零刻度线左侧,这是因为电压表在使用前没有调零。(2)闭合开关后,电压表与灯泡 L₂ 并联,因此电压表测量的是灯 L₂ 两端的电压。图丙中电压表选用的是 0~3 V 的测量范围,分度值为 0.1 V,示数为 1.6 V。(3)开关断开时电压表不应该有示数,所以电压表不应与开关并联,且电压表的正负接线柱不能接反,因此应将导线 A 与电源正极相连的一端接到 b 接线柱上。(4)由电路图可知,两灯泡串联,电压表与 L₂ 并联,测量 L₂ 两端的电压;闭合开关后,只有一盏灯亮,因此电路发生短路故障;又因为电压表有示数,所以 L₁ 被短路,亮的是灯 L₂。

5[2025 广东珠海期中,中]
在如图所示电路中,甲、乙为电压表或电流表,闭合开关S后,各电路元件均能正常工作,其中甲是表,乙是表(前两空均填“电压”或“电流”),小灯泡$L_1$、$L_2$(填“串”或“并”)联。

5.电流 电压 串 【解析】根据题意可知,闭合开关后,各电路元件均能正常工作,由于甲表与灯泡串联,所以甲应是电流表;如果乙表是电流表,则会使灯泡 L₁ 短路,所以乙应是电压表。图中只有一条电流路径,小灯泡 L₁、L₂ 是串联的。
