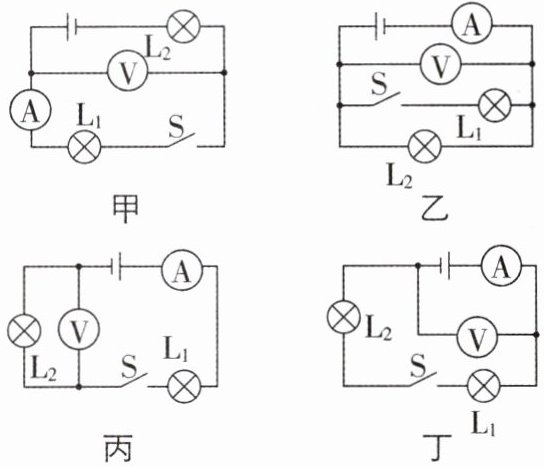

1[中]下列电路中,开关由闭合到断开,其中电压表示数不变的是 (
A.甲、乙
B.乙、丁
C.甲、丙、丁
D.甲、乙、丁
B
)A.甲、乙
B.乙、丁
C.甲、丙、丁
D.甲、乙、丁
答案
1.B 【解析】甲:开关闭合时,L₁、L₂ 串联,电压表测量 L₁ 两端的电压;开关断开时,电压表测量的是电源电压,即电压表示数变大。乙:开关闭合时,L₁、L₂ 并联,电压表测量电源电压;开关断开时,电压表测量电源电压,示数保持不变。丙:开关闭合时,L₁、L₂ 串联,电压表测量 L₂ 两端的电压;开关断开时,整个电路断开,电压表示数变为零。丁:开关闭合时,L₁、L₂ 串联,电压表测量电源电压;开关断开时,电压表测量电源电压,示数保持不变。故选 B。
2[2026湖南岳阳期中,中]如图所示,电源电压不变,闭合开关,电压表$\mathrm{V}_1$的示数为$3.6\ \mathrm{V}$,电压表$\mathrm{V}_2$的示数为$6\ \mathrm{V}$。下列说法中不正确的是(
A.电源电压为$6\ \mathrm{V}$
B.$\mathrm{L}_1$两端电压为$3.6\ \mathrm{V}$
C.将电压表$\mathrm{V}_1$换成电流表,则$\mathrm{L}_2$亮,$\mathrm{L}_1$不亮
D.将电压表$\mathrm{V}_1$换成电流表,则$\mathrm{L}_2$与$\mathrm{L}_1$并联
D
)A.电源电压为$6\ \mathrm{V}$
B.$\mathrm{L}_1$两端电压为$3.6\ \mathrm{V}$
C.将电压表$\mathrm{V}_1$换成电流表,则$\mathrm{L}_2$亮,$\mathrm{L}_1$不亮
D.将电压表$\mathrm{V}_1$换成电流表,则$\mathrm{L}_2$与$\mathrm{L}_1$并联
答案
2.D 【解析】由图可知,L₁ 和 L₂ 串联,电压表 V₂ 测量的是电源电压,电压表 V₂ 的示数为 6 V,则电源电压为 6 V;电压表 V₁ 测 L₁ 两端电压,V₁ 的示数为 3.6 V,因此 L₁ 两端电压为 3.6 V,故 A、B 正确,不符合题意。将电压表 V₁ 换成电流表,则灯泡 L₁ 被短路,因此灯泡 L₁ 不亮,L₂ 亮,故 C 正确,不符合题意,D 错误,符合题意。故选 D。

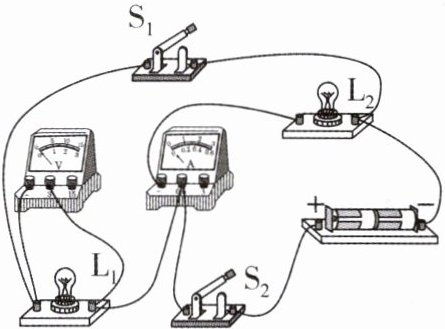

3[2026山东青岛期中,中](多选)如图所示的电路,闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$后,小灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$正常发光,电流表和电压表均有示数,下列说法正确的是 (
A.电流表测量通过$\mathrm{L}_{2}$的电流
B.电压表只能测$\mathrm{L}_{1}$两端的电压
C.取下$\mathrm{L}_{1}$时,$\mathrm{L}_{2}$不能发光
D.只断开$\mathrm{S}_{1}$时,电压表无示数
AD
)A.电流表测量通过$\mathrm{L}_{2}$的电流
B.电压表只能测$\mathrm{L}_{1}$两端的电压
C.取下$\mathrm{L}_{1}$时,$\mathrm{L}_{2}$不能发光
D.只断开$\mathrm{S}_{1}$时,电压表无示数
答案
3.AD 【解析】闭合开关 S₁、S₂ 后,小灯泡 L₁ 和 L₂ 并联,电流表在 L₂ 支路上,测量通过 L₂ 的电流,电压表与 L₁、L₂ 并联,则电压表可以测 L₁ 两端电压,也可以测 L₂ 两端电压,故 A 正确,B 错误;小灯泡 L₁ 和 L₂ 并联,取下 L₁ 时,L₂ 仍正常发光,故 C 错误;只断开 S₁ 时,电压表的两端无法与电源相通,则电压表无示数,故 D 正确。故选 AD。
4[中]如图所示的电路中,闭合开关S,灯$L_1$、$L_2$都不发光,电流表没有示数。为了找出其中的原因,现用电压表进行检测,结果是:a、b间的电压和b、c间的电压都为0 V,而a、d间的电压和c、d间的电压都为3 V,则电路故障可能是 (
A.$L_1$开路
B.$L_2$开路
C.$L_1$短路
D.$L_2$短路
B
)A.$L_1$开路
B.$L_2$开路
C.$L_1$短路
D.$L_2$短路
答案
4.B 【解析】因为开关闭合后两灯都不发光,电流表无示数,则电路可能为开路;由于用电压表测量 b、c 两点间的电压时,电压表示数为 0 V,故 bc 之外开路;用电压表测量 a、b 两点间的电压时,电压表示数为 0 V,故 ab 之外开路;用电压表测量 a、d 两点间的电压时,电压表有示数,则 ad 间正常;用电压表测量 c、d 间的电压时,电压表有示数,说明 cd 之外正常,则故障为 cd 间开路;综上所述,故障可能为灯 L₂ 开路。

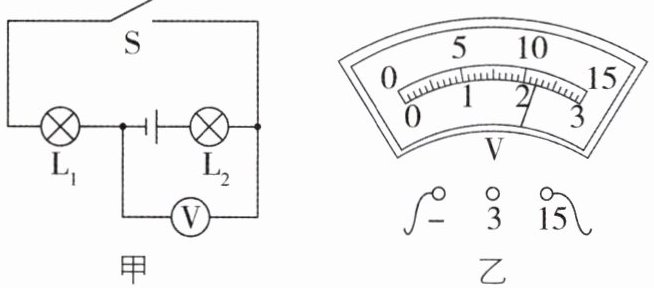

5[2025广东清远模拟]如图甲所示的电路，闭合开关后，两灯泡均发光，$\mathrm{L}_1$与$\mathrm{L}_2$的连接方式是
串联
（填“串联”或“并联”）；电压表测量的是L₁
两端的电压，电压表的指针位置如图乙所示，读数为11
V。答案
5.串联 L₁ 11
【解析】由图甲可知,两灯泡串联,电压表并联在灯 L₁ 两端,测灯 L₁ 两端的电压,电压表的测量范围为 0~15 V,分度值为 0.5 V,示数为 11 V。
【解析】由图甲可知,两灯泡串联,电压表并联在灯 L₁ 两端,测灯 L₁ 两端的电压,电压表的测量范围为 0~15 V,分度值为 0.5 V,示数为 11 V。

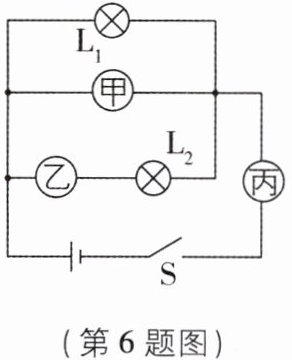

6[2026江西赣州质检,中]如图所示的电路中,闭合开关S后,灯$L_1$、$L_2$均正常发光,则电流表是
(第6题图)
(第7题图)
@刷素养…………走向重高
乙、丙
,电压表是甲
。(第6题图)
(第7题图)
@刷素养…………走向重高
答案
6.乙、丙 甲
【解析】如果甲是电流表,则两灯泡被短路,两灯泡都不能发光。如果丙是电压表,则电路开路,两灯都不能发光。如果乙是电压表,则灯 L₂ 所在支路开路,L₂ 不能发光。故甲是电压表,乙、丙是电流表,两灯泡并联且正常发光。
【解析】如果甲是电流表,则两灯泡被短路,两灯泡都不能发光。如果丙是电压表,则电路开路,两灯都不能发光。如果乙是电压表,则灯 L₂ 所在支路开路,L₂ 不能发光。故甲是电压表,乙、丙是电流表,两灯泡并联且正常发光。

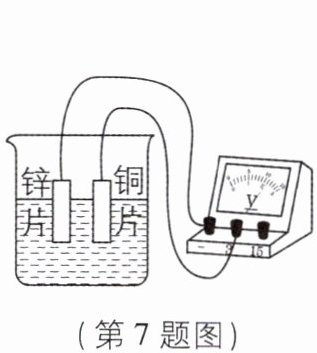

7 核心素养科学探究[中]在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。用电压表测量这个自制电池的电压，其现象如图所示。则以下说法正确的是（
A.自制电池的作用是提供电流
B.自制电池工作时将电能转化为化学能
C.自制电池中铜片为负极，锌片为正极
D.铜片与电压表之间的电流方向为从铜片流向电压表
D
）A.自制电池的作用是提供电流
B.自制电池工作时将电能转化为化学能
C.自制电池中铜片为负极，锌片为正极
D.铜片与电压表之间的电流方向为从铜片流向电压表
答案
7.D 【解析】电源是提供电压的装置,所以自制电池的作用是提供电压,故 A 错误;自制电池工作时将化学能转化为电能,故 B 错误;由图可知,铜片与电压表正接线柱连接,根据电压表的使用方法可知,铜片为电源的正极,故 C 错误;在电源的外部,电流从电源正极流向电源负极,所以铜片与电压表之间的电流方向为从铜片流向电压表,故 D 正确。故选 D。
