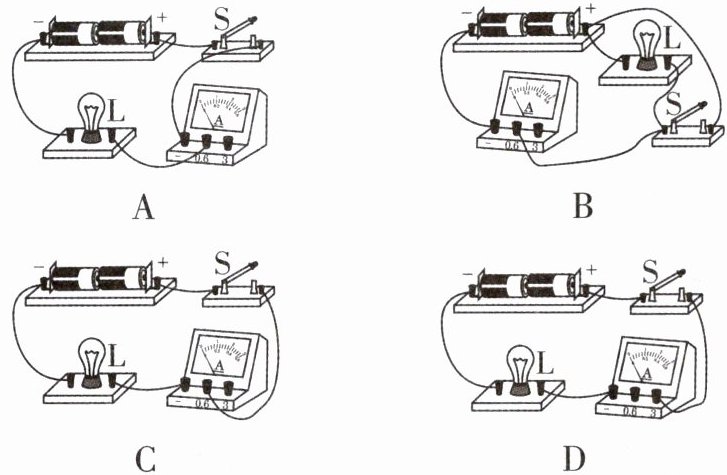

1[2025重庆期中,中]已知一小灯泡单独接在电路中,通过的电流约为2 A,如图所示的电路中电流表接法正确的是 ()

1. D 【解析】根据电流表的使用规则,电流表要和小灯泡串联,电流要从电流表正接线柱流入,负接线柱流出,通过灯泡的电流约为2 A,故应选择0~3 A的测量范围。A图中电流表正负接线柱接反了,且选择了0~0.6 A的测量范围,故A错误;B图中闭合开关后,小灯泡被短路,会出现电源短路故障,故B错误;C图中电流表选择的测量范围太小,故C错误;D图中电流表串联在电路中测通过灯泡的电流,电流表接线正确且测量范围选择正确,故D正确。故选D。

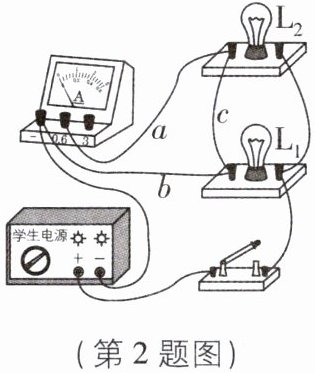

2[2025湖南常德质检,中]如图是小明在练习测量电流时连接的电路,电路的连接存在错误,下列操作及说法正确的是 ()

A.撤掉导线a,电流表测量的是干路电流
B.撤掉导线a,电流表测量的是通过小灯泡$\mathrm{L}_1$的电流
C.撤掉导线b,电流表测量的是通过小灯泡$\mathrm{L}_2$的电流
D.撤掉导线c,电流表测量的是通过小灯泡$\mathrm{L}_2$的电流

(第2题图)
(第3题图)

2. D 【解析】由图可知,撤掉导线a,灯L₁和L₂并联,电流表没有接入电路,所以电流表测量的既不是干路电流,也不是通过小灯泡L₁的电流,故A、B错误;撤掉导线b,灯L₁和L₂并联,电流表串联在干路中,则电流表测量的是干路电流,故C错误;撤掉导线c,灯L₁和L₂并联,电流表串联在L₂所在的支路中,则电流表测量的是通过小灯泡L₂的电流,故D正确。故选D。

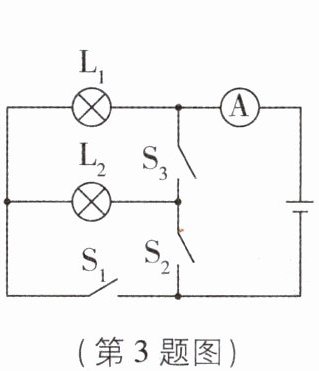

3[2026四川泸州质检,中]如图所示,下列说法正确的是 ()
①只闭合开关$\mathrm{S}_1$和$\mathrm{S}_2$时,灯$\mathrm{L}_1$和$\mathrm{L}_2$并联,电流表测通过$\mathrm{L}_1$的电流
②只闭合开关$\mathrm{S}_1$和$\mathrm{S}_2$时,灯$\mathrm{L}_2$被短路,电流表测通过$\mathrm{L}_1$的电流
③开关$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$都闭合时,形成了短路,$\mathrm{L}_1$和$\mathrm{L}_2$将被烧坏
④只闭合$\mathrm{S}_1$和$\mathrm{S}_3$时,灯$\mathrm{L}_1$和$\mathrm{L}_2$并联,电流表测通过$\mathrm{L}_1$和$\mathrm{L}_2$的电流之和

A.仅②④正确
B.仅①②正确
C.仅③④正确
D.①②③④都正确

3. A 【解析】由电路图可知,只闭合开关S₁和S₂时,灯L₂被短路,L₁工作,电流表测通过L₁的电流,故①错误,②正确;开关S₁、S₂、S₃都闭合时,电源短路,电流表和电源会被烧坏,没有电流通过L₁和L₂,L₁和L₂不会被烧坏,故③错误;只闭合S₁和S₃时,灯L₁和L₂并联,电流表在干路中,测量通过L₁和L₂的总电流,故④正确。故选A。

4[2025福建莆田质检,中]
为了使闭合开关后小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$并联,图中的甲位置应填入,乙位置应填入。(均填“电源”或“电流表”)

4. 电流表 电源 【解析】当甲为电流表,乙为电源时,闭合开关,L₁和L₂并列连接,电路中电流有两条路径,小灯泡L₁和L₂并联。

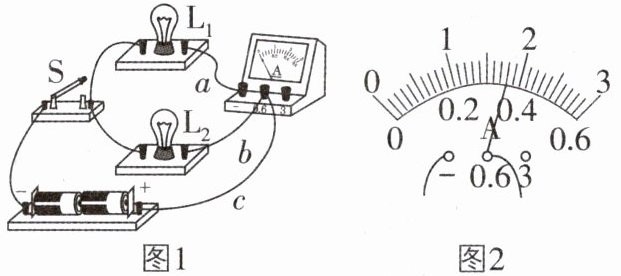

5[中]图1是用电流表测量电流的实物连接图。

(1)电流表测量的是通过灯泡（填“L₁”或“L₂”）的电流；
(2)如果电流表的示数如图2所示，则测出的电流是A；
(3)如果要用电流表测干路电流，且只允许移动其中一根导线，应将导线（填“a”“b”或“c”）的右端接在电流表的（填“正”或“负”）接线柱上。
刷素养 走向重高

5. (1)L₁ (2)0.36 (3)b 负
【解析】(1)由图1可知,电流表与灯L₁串联,测通过灯泡L₁的电流。(2)由图2可知,电流表选择0~0.6 A的测量范围,分度值为0.02 A,示数为0.36 A。(3)如果要用电流表测干路电流,电流表应接在干路上,由图1可知,只需将导线b的右端接在电流表的负接线柱上。
