2026年课时练人民教育出版社九年级物理全一册人教版第94页答案
例4（江西中考）如图所示，三个电阻器的电阻$R_1$、$R_2$、$R_3$的大小均相同，开关$S_1$断开、开关$S_2$掷到1，电流表$A_1$与电流表$A_2$的示数之比为
$1:1$
；当开关$S_1$闭合、开关$S_2$掷到2时，电流表$A_1$与电流表$A_2$的示数之比为
$2:1$
。

答案

$1:1$；$2:1$
欧姆定律在串联电路中的应用
欧姆定律在并联电路中的应用
电流关系：①
$I_1=I_2$

电压关系：②
$U=U_1+U_2$

欧姆定律：$I=\frac{U}{R}$
电流关系：③
$I=I_1+I_2$

电压关系：④
$U_1=U_2$

欧姆定律：$I=\frac{U}{R}$

答案

①$I_1=I_2$
②$U=U_1+U_2$
③$I=I_1+I_2$
④$U_1=U_2$
1.(多选)如图所示的电路，电源电压不变，只闭合开关S，灯泡L正常发光；再闭合开关S₁，下列判断正确的是（
BD
）


A.灯泡L变亮
B.灯泡L亮度不变
C.电流表示数不变
D.电压表示数不变

答案

BD
2.如图所示，电源电压不变，闭合开关，滑动变阻器的滑片P从a端滑到b端的过程中，下
列说法正确的是 （
C
）

A.电流表、电压表示数都变小
B.电流表、电压表示数都变大
C.电流表示数变小，电压表示数变大
D.电流表示数变大，电压表示数变小

答案

C

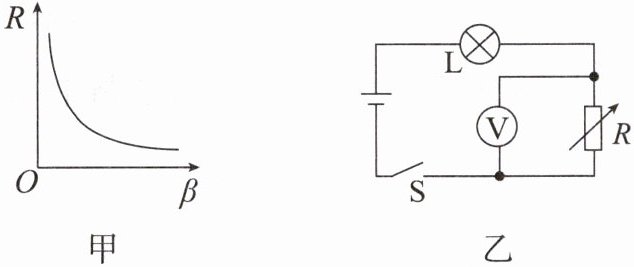

3.某气敏电阻的电阻随有害尾气浓度β变化的曲线如图甲所示，某物理科技小组利用该气敏电阻设计了汽车有害尾气排放检测的电路，如图乙所示，电源电压恒定不变，R为气敏电阻的电阻，L为指示灯且其电阻不变。当有害尾气浓度β增大时，下列说法正确的是（
A
）


A.电压表的示数变小，指示灯亮度增大
B.电压表的示数变小，指示灯亮度减小
C.电压表的示数变大，指示灯亮度增大
D.电压表的示数变大，指示灯亮度减小

答案

A
