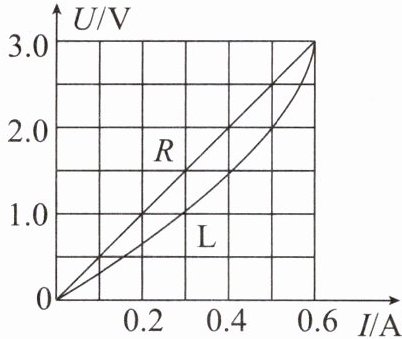

4.分别测量电阻为R的定值电阻和小灯泡L两端电压和通过的电流后得到的U-I关系图线如图所示。由图可知，定值电阻的电阻R为Ω；小灯泡L的电阻会随其两端电压的升高而逐渐变，当小灯泡两端电压为2 V时，其电阻为Ω。

5；大；4

5.如图所示的电路，电源电压保持不变，灯丝电阻不变。当开关S闭合，甲、乙两表为电压表时，灯泡$\mathrm{L}_1$和$\mathrm{L}_2$联；若两表的示数之比$U_\mathrm{甲}:U_\mathrm{乙}=1:3$，则灯泡$\mathrm{L}_1$和$\mathrm{L}_2$的电阻之比为。当开关S断开，甲、乙为电流表时，灯泡$\mathrm{L}_1$和$\mathrm{L}_2$联，通过灯泡$\mathrm{L}_1$的电流（选填“大于”“等于”或“小于”）通过灯泡$\mathrm{L}_2$的电流。

串；$1:2$；并；大于

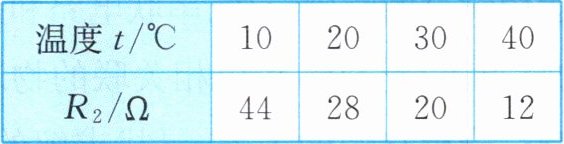

6.小明设计的监控鱼缸水温的报警器电路图如图所示，已知电源电压恒为12 V，定值电阻的电阻R₁为40 Ω，R₂是放入鱼缸水中的热敏电阻的电阻，热敏电阻的电阻随温度变化的关系如下表所示。当电压表示数达到8 V时，报警器(图中未画出)报警。当电压表示数为8 V时，求：

(1)通过电阻为R₁的定值电阻的电流。
(2)电阻为R₂的热敏电阻两端的电压。
(3)鱼缸内水的温度。

解 由题中电路图知，电阻为$R_1$的定值电阻、电阻为$R_2$的热敏电阻串联后接在电路中，电压表测量定值电阻两端的电压。
(1)根据欧姆定律得，通过电阻为$R_1$的定值电阻的电流 $I_1=\frac{U_1}{R_1}=\frac{8\ \mathrm{V}}{40\ \Omega}=0.2\ \mathrm{A}$。
(2)根据串联电路电压的特点得，电阻为$R_2$的热敏电阻两端的电压
$U_2=U-U_1=12\ \mathrm{V}-8\ \mathrm{V}=4\ \mathrm{V}$。
(3)根据串联电路电流特点和欧姆定律得，此时热敏电阻的电阻
$R_2=\frac{U_2}{I_2}=\frac{U_2}{I_1}=\frac{4\ \mathrm{V}}{0.2\ \mathrm{A}}=20\ \Omega$。
根据题目中表格知，热敏电阻的电阻为$20\ \Omega$时，水温为$30\ °\mathrm{C}$。
答:(1)通过电阻为$R_1$的定值电阻的电流为$0.2\ \mathrm{A}$。
(2)电阻为$R_2$的热敏电阻两端的电压为$4\ \mathrm{V}$。
(3)鱼缸内水的温度为$30\ °\mathrm{C}$。
