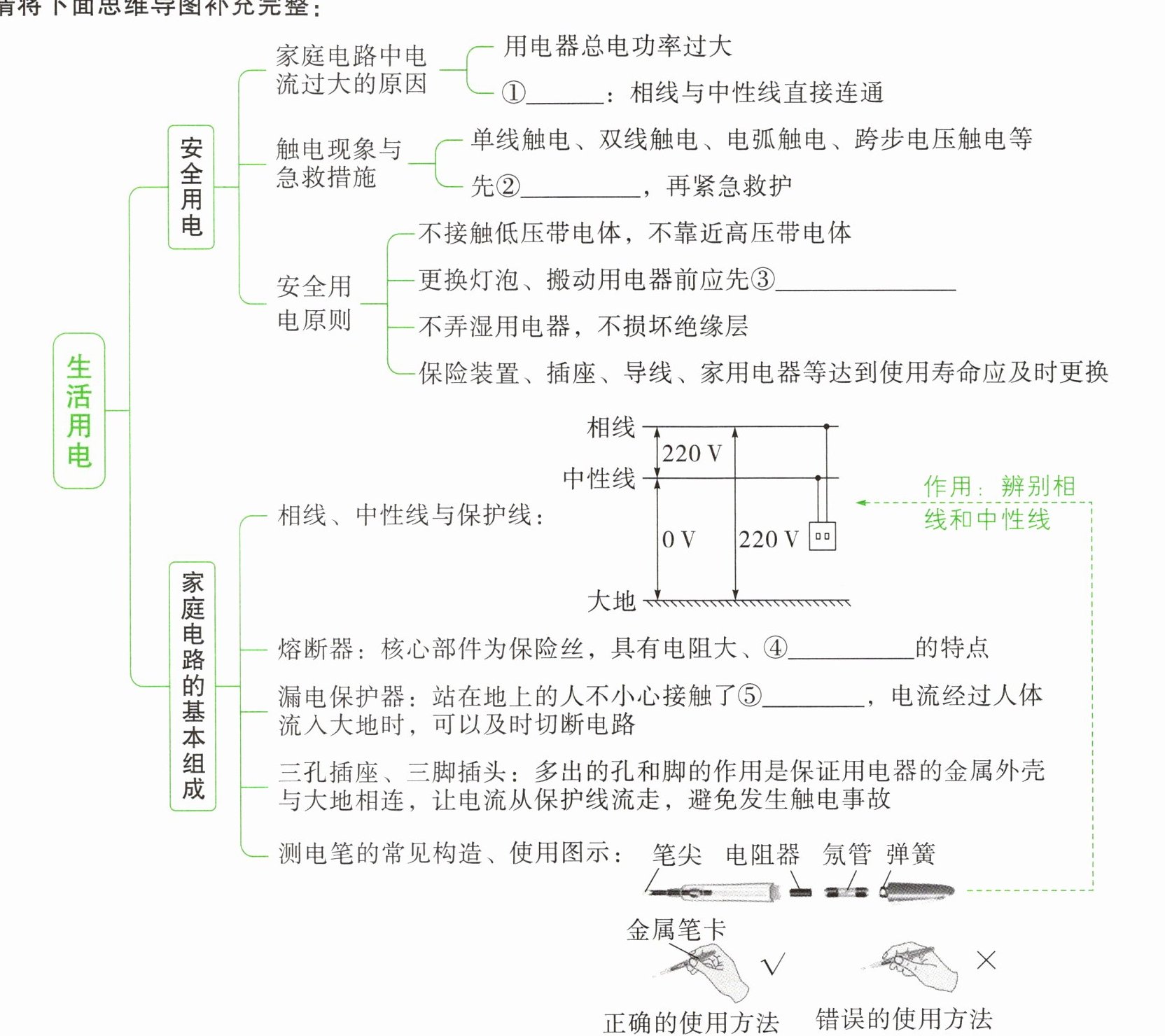

请将下面思维导图补充完整：
生活用电
安全用电
家庭电路中电流过大的原因
用电器总电功率过大
①
触电现象与急救措施
单线触电、双线触电、电弧触电、跨步电压触电等
先②
安全用电原则
不接触低压带电体，不靠近高压带电体
更换灯泡、搬动用电器前应先③
不弄湿用电器，不损坏绝缘层
保险装置、插座、导线、家用电器等达到使用寿命应及时更换
相线、中性线与保护线：
作用：辨别相线和中性线
熔断器：核心部件为保险丝，具有电阻大、④
漏电保护器：站在地上的人不小心接触了⑤
三孔插座、三脚插头：多出的孔和脚的作用是保证用电器的金属外壳与大地相连，让电流从保护线流走，避免发生触电事故
测电笔的常见构造、使用图示：笔尖 电阻器 氖管 弹簧
金属笔卡
正确的使用方法 √ 错误的使用方法 ×
生活用电
安全用电
家庭电路中电流过大的原因
用电器总电功率过大
①
短路
：相线与中性线直接连通触电现象与急救措施
单线触电、双线触电、电弧触电、跨步电压触电等
先②
切断电源
，再紧急救护安全用电原则
不接触低压带电体，不靠近高压带电体
更换灯泡、搬动用电器前应先③
断开电源
不弄湿用电器，不损坏绝缘层
保险装置、插座、导线、家用电器等达到使用寿命应及时更换
相线、中性线与保护线：
作用：辨别相线和中性线熔断器：核心部件为保险丝，具有电阻大、④
熔点低
的特点漏电保护器：站在地上的人不小心接触了⑤
相线
，电流经过人体流入大地时，可以及时切断电路三孔插座、三脚插头：多出的孔和脚的作用是保证用电器的金属外壳与大地相连，让电流从保护线流走，避免发生触电事故
测电笔的常见构造、使用图示：笔尖 电阻器 氖管 弹簧
金属笔卡
正确的使用方法 √ 错误的使用方法 ×
答案
①短路 ②切断电源 ③断开电源 ④熔点低 ⑤相线
解析
【分析】本题考查生活用电的基础知识点，需结合家庭电路的相关概念逐一推导：①家庭电路电流过大的原因有两个，一是用电器总电功率过大，二是相线与中性线直接连通的短路故障；②触电急救时，为避免施救者触电，首先要切断电源再救护；③更换灯泡、搬动用电器时，为防止触电，需先断开电源；④保险丝的特点是电阻大、熔点低，电流过大时会熔断保护电路；⑤漏电保护器的作用是当人接触相线，电流经人体流入大地时及时切断电路。
【解析】根据生活用电的核心知识点：①相线与中性线直接连通的电路故障为短路，是家庭电路电流过大的原因之一；②触电急救的首要操作是切断电源，防止二次触电；③更换或移动用电器前断开电源，是安全用电的基本要求；④保险丝利用电流热效应工作，需电阻大、熔点低，便于过载时熔断；⑤漏电保护器针对相线触电场景，当电流经人体入地时触发断电。
【答案】①短路 ②切断电源 ③断开电源 ④熔点低 ⑤相线
【知识点】家庭电路、安全用电、熔断器原理
【点评】本题为生活用电的基础识记类题目，考查核心知识点的掌握情况，难度较低。
【难度系数】0.7
【解析】根据生活用电的核心知识点：①相线与中性线直接连通的电路故障为短路，是家庭电路电流过大的原因之一；②触电急救的首要操作是切断电源，防止二次触电；③更换或移动用电器前断开电源，是安全用电的基本要求；④保险丝利用电流热效应工作，需电阻大、熔点低，便于过载时熔断；⑤漏电保护器针对相线触电场景，当电流经人体入地时触发断电。
【答案】①短路 ②切断电源 ③断开电源 ④熔点低 ⑤相线
【知识点】家庭电路、安全用电、熔断器原理
【点评】本题为生活用电的基础识记类题目，考查核心知识点的掌握情况，难度较低。
【难度系数】0.7

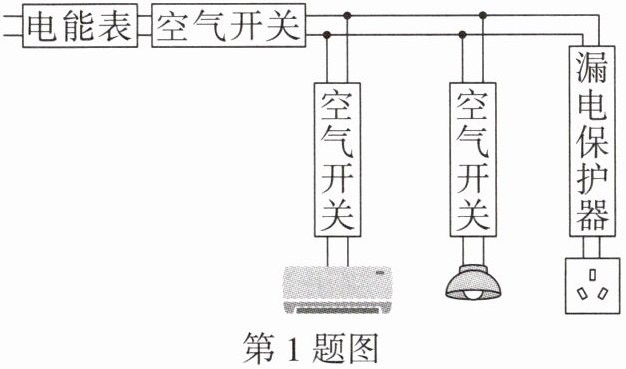

1. (2025湖北武汉外国语阶段练)如图是某家庭电路的部分示意图.该家庭电能表上标有“220 V 10(40) A”的字样,已知电路中正在使用的所有用电器总功率为8 kW,再将功率为1 kW的电热水壶插头接入插座中(控制电热水壶的开关未闭合),干路上的空气开关立即跳闸.空气开关跳闸的原因是 (
A.电热水壶的内部电路短路
B.用电器的总功率过大
C.连接电热水壶的插头短路
D.接入电热水壶的插座短路
C
)A.电热水壶的内部电路短路
B.用电器的总功率过大
C.连接电热水壶的插头短路
D.接入电热水壶的插座短路
答案
1. C 【解析】电热水壶开关未闭合,若电热水壶内部电路短路,此时电热水壶未接入电路工作,不会导致跳闸,A错误;电能表允许的最大功率P=UI=220 V×40 A=8 800 W,正在使用的用电器总功率8 kW,再接入1 kW电热水壶(开关未闭合),此时用电器总功率仍为8 kW,未超过电能表允许的最大功率,B错误;若连接电热水壶的插头短路,当插头接入插座时,会使相线和中性线直接相连,造成短路,导致空气开关跳闸,C正确;若接入电热水壶的插座短路,在没有插入电热水壶插头时,电路就已经短路,空气开关应早已跳闸,而不是插入插头时才跳闸,D错误.故选C.
解析
【分析】
要解决本题，需明确空气开关跳闸的常见原因是电路短路或总功率过大，再结合题目中“电热水壶开关未闭合”的条件，逐一分析各选项：先计算电能表允许的最大功率，判断总功率是否超标；再分析短路发生的位置及开关未闭合时的电路状态，排除不符合题意的选项，最终确定正确原因。
【解析】
1. 计算电能表允许的最大总功率：根据公式 $ P = UI $，电能表允许的最大功率为 $ P_{\mathrm{最大}} = 220\ \mathrm{V} × 40\ \mathrm{A} = 8800\ \mathrm{W} = 8.8\ \mathrm{kW} $。
2. 判断总功率是否超标：已知正在使用的用电器总功率为 $ 8\ \mathrm{kW} $，接入电热水壶时其开关未闭合，电热水壶未接入电路，总功率仍为 $ 8\ \mathrm{kW} $，未超过电能表允许的最大功率，因此总功率过大不是跳闸原因，排除B选项。
3. 分析短路故障：
A选项：电热水壶开关未闭合，即使内部短路，电路也未形成通路，不会导致电流过大跳闸，A错误。
C选项：若连接电热水壶的插头短路，当插头插入插座时，火线与零线直接连通，造成电源短路，电流急剧增大，导致干路空气开关跳闸，符合题意，C正确。
D选项：若接入电热水壶的插座短路，未插入插头时电路就已短路，空气开关应早已跳闸，与“插入插头时才跳闸”的现象不符，D错误。
综上，答案为C。
【答案】
C
【知识点】
家庭电路故障分析；空气开关跳闸原因
【点评】
本题考查家庭电路故障的判断，需结合空气开关跳闸的两种原因，重点关注“电热水壶开关未闭合”这一关键条件，区分短路发生的位置对电路的影响，是家庭电路部分的典型易错题。
【难度系数】
0.5
要解决本题，需明确空气开关跳闸的常见原因是电路短路或总功率过大，再结合题目中“电热水壶开关未闭合”的条件，逐一分析各选项：先计算电能表允许的最大功率，判断总功率是否超标；再分析短路发生的位置及开关未闭合时的电路状态，排除不符合题意的选项，最终确定正确原因。
【解析】
1. 计算电能表允许的最大总功率：根据公式 $ P = UI $，电能表允许的最大功率为 $ P_{\mathrm{最大}} = 220\ \mathrm{V} × 40\ \mathrm{A} = 8800\ \mathrm{W} = 8.8\ \mathrm{kW} $。
2. 判断总功率是否超标：已知正在使用的用电器总功率为 $ 8\ \mathrm{kW} $，接入电热水壶时其开关未闭合，电热水壶未接入电路，总功率仍为 $ 8\ \mathrm{kW} $，未超过电能表允许的最大功率，因此总功率过大不是跳闸原因，排除B选项。
3. 分析短路故障：
A选项：电热水壶开关未闭合，即使内部短路，电路也未形成通路，不会导致电流过大跳闸，A错误。
C选项：若连接电热水壶的插头短路，当插头插入插座时，火线与零线直接连通，造成电源短路，电流急剧增大，导致干路空气开关跳闸，符合题意，C正确。
D选项：若接入电热水壶的插座短路，未插入插头时电路就已短路，空气开关应早已跳闸，与“插入插头时才跳闸”的现象不符，D错误。
综上，答案为C。
【答案】
C
【知识点】
家庭电路故障分析；空气开关跳闸原因
【点评】
本题考查家庭电路故障的判断，需结合空气开关跳闸的两种原因，重点关注“电热水壶开关未闭合”这一关键条件，区分短路发生的位置对电路的影响，是家庭电路部分的典型易错题。
【难度系数】
0.5
