1. 小明的房间内有两盏灯、一个电视机、一个空调、一台电脑和若干个插座，通过查阅说明书和电器的标签了解到：每盏灯的额定功率为40 W，电视机的额定功率为200 W，空调的额定功率为1 500 W，电脑的额定功率为200 W。如果上述电器同时使用，是否会超过普通插座的最大负载（通常为2 200 W）？
答案
家庭电路中各用电器并联,因此上述电器同时工作时的总功率
$P_{\mathrm{总}}=P_{\mathrm{灯}}+P_{\mathrm{电视}}+P_{\mathrm{空调}}+P_{\mathrm{电脑}}=2×40\ \mathrm{W}+200\ \mathrm{W}+1\ 500\ \mathrm{W}+200\ \mathrm{W}=1\ 980\ \mathrm{W}＜2\ 200\ \mathrm{W}$
所以不会超过普通插座的最大负载
$P_{\mathrm{总}}=P_{\mathrm{灯}}+P_{\mathrm{电视}}+P_{\mathrm{空调}}+P_{\mathrm{电脑}}=2×40\ \mathrm{W}+200\ \mathrm{W}+1\ 500\ \mathrm{W}+200\ \mathrm{W}=1\ 980\ \mathrm{W}＜2\ 200\ \mathrm{W}$
所以不会超过普通插座的最大负载
解析
【分析】要判断电器同时使用是否超过插座最大负载，需先计算所有电器同时工作的总功率。首先明确家庭电路中各用电器为并联连接，并联电路的总功率等于各用电器额定功率之和；接着代入各电器的额定功率计算总功率，最后将总功率与普通插座的最大负载（2200W）对比，即可得出结论。
【解析】家庭电路中各用电器并联，总功率等于各用电器额定功率之和，因此总功率计算如下：
$ P_{\mathrm{总}} = 2 × P_{\mathrm{灯}} + P_{\mathrm{电视}} + P_{\mathrm{空调}} + P_{\mathrm{电脑}} $
代入已知功率数值：
$ P_{\mathrm{总}} = 2 × 40\ \mathrm{W} + 200\ \mathrm{W} + 1500\ \mathrm{W} + 200\ \mathrm{W} = 1980\ \mathrm{W} $
由于 $ 1980\ \mathrm{W} ＜ 2200\ \mathrm{W} $，因此不会超过普通插座的最大负载。
【答案】不会超过普通插座的最大负载
【知识点】家庭电路总功率计算、并联电路功率特点
【点评】本题结合家庭用电实际场景，考查并联电路总功率的计算，属于基础应用类题目，关键是掌握并联电路总功率的计算方法，贴近生活实际，易于理解和解答。
【难度系数】0.7
【解析】家庭电路中各用电器并联，总功率等于各用电器额定功率之和，因此总功率计算如下：
$ P_{\mathrm{总}} = 2 × P_{\mathrm{灯}} + P_{\mathrm{电视}} + P_{\mathrm{空调}} + P_{\mathrm{电脑}} $
代入已知功率数值：
$ P_{\mathrm{总}} = 2 × 40\ \mathrm{W} + 200\ \mathrm{W} + 1500\ \mathrm{W} + 200\ \mathrm{W} = 1980\ \mathrm{W} $
由于 $ 1980\ \mathrm{W} ＜ 2200\ \mathrm{W} $，因此不会超过普通插座的最大负载。
【答案】不会超过普通插座的最大负载
【知识点】家庭电路总功率计算、并联电路功率特点
【点评】本题结合家庭用电实际场景，考查并联电路总功率的计算，属于基础应用类题目，关键是掌握并联电路总功率的计算方法，贴近生活实际，易于理解和解答。
【难度系数】0.7
2. 万唯原创 家庭电路中铺设电路时,一般会根据用电器的功率来估算合适粗细的电线,通常横截面积为$1\ \mathrm{mm}^2$的电线可以安全通过$6\ \mathrm{A}$的电流.小明家现有一台功率为$5\ \mathrm{kW}$的空调需要单独接一条电线,请通过计算判断,电路中最好选择横截面积为多少平方毫米的电线(已知电线规格分别为$1.5\ \mathrm{mm}^2$、$2.5\ \mathrm{mm}^2$、$4\ \mathrm{mm}^2$).
答案
已知空调功率$P=5\ \mathrm{kW}=5\ 000\ \mathrm{W}$,家庭电路电压$U=220\ \mathrm{V}$,根据公式$P=UI$可得,家庭电路中的电流
$I=\dfrac{P}{U}=\dfrac{5\ 000\ \mathrm{W}}{220\ \mathrm{V}}\approx22.7\ \mathrm{A}$
已知横截面积为$1\ \mathrm{mm}^2$的电线可以安全通过$6\ \mathrm{A}$的电流,则已知规格的电线能通过的最大安全电流分别为$I_{\mathrm{max}1.5}=1.5×6\ \mathrm{A}=9\ \mathrm{A}$
$I_{\mathrm{max}2.5}=2.5×6\ \mathrm{A}=15\ \mathrm{A}$
$I_{\mathrm{max}4}=4×6\ \mathrm{A}=24\ \mathrm{A}$
因此最好选择横截面积为$4\ \mathrm{mm}^2$的电线
$I=\dfrac{P}{U}=\dfrac{5\ 000\ \mathrm{W}}{220\ \mathrm{V}}\approx22.7\ \mathrm{A}$
已知横截面积为$1\ \mathrm{mm}^2$的电线可以安全通过$6\ \mathrm{A}$的电流,则已知规格的电线能通过的最大安全电流分别为$I_{\mathrm{max}1.5}=1.5×6\ \mathrm{A}=9\ \mathrm{A}$
$I_{\mathrm{max}2.5}=2.5×6\ \mathrm{A}=15\ \mathrm{A}$
$I_{\mathrm{max}4}=4×6\ \mathrm{A}=24\ \mathrm{A}$
因此最好选择横截面积为$4\ \mathrm{mm}^2$的电线
解析
【分析】
这道题需结合电功率公式和安全用电常识解题：首先统一空调功率单位，再利用家庭电路电压和电功率公式计算空调工作电流，接着计算各规格电线的最大安全电流，最后对比电流大小选择合适的电线。
【解析】
1. 单位换算：空调功率 $ P = 5\ \mathrm{kW} = 5000\ \mathrm{W} $，家庭电路电压 $ U = 220\ \mathrm{V} $。
2. 计算空调正常工作的电流：根据电功率公式 $ P = UI $，变形得 $ I = \frac{P}{U} $，代入数据得 $ I = \frac{5000\ \mathrm{W}}{220\ \mathrm{V}} \approx 22.7\ \mathrm{A} $。
3. 计算各规格电线的最大安全电流：
横截面积 $ 1.5\ \mathrm{mm}^2 $ 的电线：$ I_{\mathrm{max}1.5} = 1.5 × 6\ \mathrm{A} = 9\ \mathrm{A} $；
横截面积 $ 2.5\ \mathrm{mm}^2 $ 的电线：$ I_{\mathrm{max}2.5} = 2.5 × 6\ \mathrm{A} = 15\ \mathrm{A} $；
横截面积 $ 4\ \mathrm{mm}^2 $ 的电线：$ I_{\mathrm{max}4} = 4 × 6\ \mathrm{A} = 24\ \mathrm{A} $。
4. 对比选择：空调工作电流约22.7A，需选择安全电流大于该值的电线，因此应选横截面积为 $ 4\ \mathrm{mm}^2 $ 的电线。
【答案】
横截面积为 $ 4\ \mathrm{mm}^2 $ 的电线
【知识点】
电功率与电压电流的关系；家庭电路电压；安全用电
【点评】
本题结合家庭用电实际，考查电功率公式的应用和安全用电的实际选择，关键是掌握公式变形和单位换算，将物理知识应用于生活场景，难度适中。
【难度系数】
0.6
这道题需结合电功率公式和安全用电常识解题：首先统一空调功率单位，再利用家庭电路电压和电功率公式计算空调工作电流，接着计算各规格电线的最大安全电流，最后对比电流大小选择合适的电线。
【解析】
1. 单位换算：空调功率 $ P = 5\ \mathrm{kW} = 5000\ \mathrm{W} $，家庭电路电压 $ U = 220\ \mathrm{V} $。
2. 计算空调正常工作的电流：根据电功率公式 $ P = UI $，变形得 $ I = \frac{P}{U} $，代入数据得 $ I = \frac{5000\ \mathrm{W}}{220\ \mathrm{V}} \approx 22.7\ \mathrm{A} $。
3. 计算各规格电线的最大安全电流：
横截面积 $ 1.5\ \mathrm{mm}^2 $ 的电线：$ I_{\mathrm{max}1.5} = 1.5 × 6\ \mathrm{A} = 9\ \mathrm{A} $；
横截面积 $ 2.5\ \mathrm{mm}^2 $ 的电线：$ I_{\mathrm{max}2.5} = 2.5 × 6\ \mathrm{A} = 15\ \mathrm{A} $；
横截面积 $ 4\ \mathrm{mm}^2 $ 的电线：$ I_{\mathrm{max}4} = 4 × 6\ \mathrm{A} = 24\ \mathrm{A} $。
4. 对比选择：空调工作电流约22.7A，需选择安全电流大于该值的电线，因此应选横截面积为 $ 4\ \mathrm{mm}^2 $ 的电线。
【答案】
横截面积为 $ 4\ \mathrm{mm}^2 $ 的电线
【知识点】
电功率与电压电流的关系；家庭电路电压；安全用电
【点评】
本题结合家庭用电实际，考查电功率公式的应用和安全用电的实际选择，关键是掌握公式变形和单位换算，将物理知识应用于生活场景，难度适中。
【难度系数】
0.6
3. 在设计家庭电路中的做法最合理的是 (
A.将所有用电器连接在同一个回路中
B.根据用电器功率和使用区域,设计多个分支回路
C.忽略用电器功率,随意连接电路
D.为每个房间设计一个回路
B
)A.将所有用电器连接在同一个回路中
B.根据用电器功率和使用区域,设计多个分支回路
C.忽略用电器功率,随意连接电路
D.为每个房间设计一个回路
答案
B 【解析】将所有用电器连接在同一个回路中会导致电路负载过大,容易引起过载,甚至引发火灾,A错误;根据用电器功率和使用区域,设计多个分支回路,可以确保每个回路的负载在安全范围内,同时方便维修和管理,B正确;忽略用电器功率随意连接电路会导致电路设计不合理,可能引发过载、短路等安全隐患,C错误;虽然为每个房间设计一个回路可以简化电路设计,但这种方式没有考虑用电器功率的差异,如果一个房间内有大功率用电器(如空调)和小功率用电器(如照明灯),将它们连接在同一个回路中仍然可能导致过载,发生安全隐患,D错误.故选B.
解析
【分析】
家庭电路设计的核心要求是安全、实用、便于维修管理，需控制每个回路的总功率，避免过载。逐一分析选项：A选项将所有用电器连同一回路，总功率过大时电流会超安全值，易引发火灾，不合理；B选项按用电器功率和使用区域设计多个分支回路，既能保证每个回路负载在安全范围，又方便管理维修，合理；C选项忽略功率随意连接，会导致电路设计不合理，存在安全隐患，错误；D选项每个房间一个回路，未考虑房间内不同功率用电器的搭配，仍可能过载，不合理。因此选B。
【解析】
家庭电路设计需遵循安全、合理的原则，核心是控制各回路总功率，防止过载。A选项：所有用电器接同一回路，总功率过大时，由P=UI可知，电压一定时电流会过大，易引发火灾，故A错误；B选项：按用电器功率和使用区域设计多个分支回路，可使每个回路总功率控制在安全范围内，同时便于维修和管理，故B正确；C选项：忽略用电器功率随意连接，会导致电路负载不合理，易引发过载、短路等安全隐患，故C错误；D选项：为每个房间设计一个回路，未考虑房间内不同功率用电器的差异，若房间内有大功率用电器，仍可能导致回路过载，故D错误。综上，答案为B。
【答案】
B
【知识点】
家庭电路设计、电路安全
【点评】
本题考查家庭电路的合理设计，属于初中物理电学基础应用题型，重点在于理解分支回路设计的必要性，区分不同连接方式的安全隐患，难度适中，需学生掌握家庭电路的基本安全要求。
【难度系数】
0.6
家庭电路设计的核心要求是安全、实用、便于维修管理，需控制每个回路的总功率，避免过载。逐一分析选项：A选项将所有用电器连同一回路，总功率过大时电流会超安全值，易引发火灾，不合理；B选项按用电器功率和使用区域设计多个分支回路，既能保证每个回路负载在安全范围，又方便管理维修，合理；C选项忽略功率随意连接，会导致电路设计不合理，存在安全隐患，错误；D选项每个房间一个回路，未考虑房间内不同功率用电器的搭配，仍可能过载，不合理。因此选B。
【解析】
家庭电路设计需遵循安全、合理的原则，核心是控制各回路总功率，防止过载。A选项：所有用电器接同一回路，总功率过大时，由P=UI可知，电压一定时电流会过大，易引发火灾，故A错误；B选项：按用电器功率和使用区域设计多个分支回路，可使每个回路总功率控制在安全范围内，同时便于维修和管理，故B正确；C选项：忽略用电器功率随意连接，会导致电路负载不合理，易引发过载、短路等安全隐患，故C错误；D选项：为每个房间设计一个回路，未考虑房间内不同功率用电器的差异，若房间内有大功率用电器，仍可能导致回路过载，故D错误。综上，答案为B。
【答案】
B
【知识点】
家庭电路设计、电路安全
【点评】
本题考查家庭电路的合理设计，属于初中物理电学基础应用题型，重点在于理解分支回路设计的必要性，区分不同连接方式的安全隐患，难度适中，需学生掌握家庭电路的基本安全要求。
【难度系数】
0.6

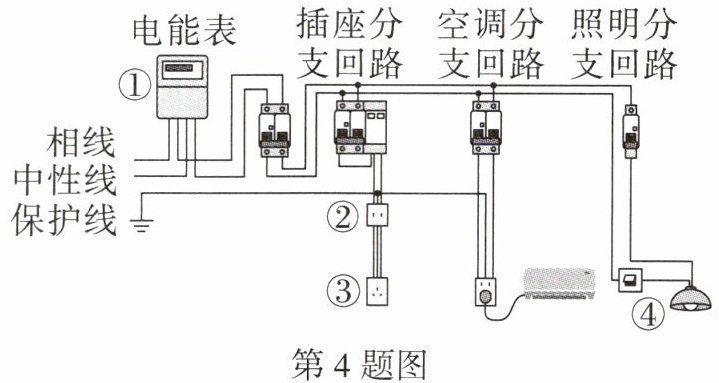

4. (教材新增想想议议改编)如图所示为某同学设计的部分家庭电路连接的示意图,电路中的①电能表、②两孔插座、③三孔插座、④灯和开关,其中连接错误的是 (
A.①
B.②
C.③
D.④
D
)A.①
B.②
C.③
D.④
答案
D
解析
【分析】要判断家庭电路各元件连接是否正确，需牢记家庭电路的接线规则：①电能表应接在干路最前端；②两孔插座遵循“左零右火”；③三孔插座遵循“左零右火，上接地”；④控制灯泡的开关应接在火线上，灯泡螺旋套接零线。逐一分析各部分：①电能表位置正确；②两孔插座接线符合规则；③三孔插座接线符合规则；④开关接在零线上，灯泡螺旋套接火线，违反规则，连接错误。
【解析】根据家庭电路的连接要求：1. 电能表需安装在家庭电路干路的最前端，用于测量总电能，故①连接正确；2. 两孔插座的接线规则为“左零右火”，图中②的两孔插座接线符合该规则，连接正确；3. 三孔插座的接线规则为“左零右火，上接地”，图中③的三孔插座上孔接保护线（地线），左孔接中性线（零线），右孔接相线（火线），连接正确；4. 控制灯泡的开关应接在火线上，断开开关时灯泡与火线断开，避免触电，且灯泡的螺旋套应接零线。图中④的开关接在零线上，灯泡螺旋套接火线，连接错误。因此连接错误的是④，对应选项D。
【答案】D
【知识点】家庭电路连接、插座接线、开关与灯泡接线
【点评】本题考查家庭电路中各元件的正确连接方式，属于基础题，需牢记家庭电路的接线规则，易错点为开关与灯泡的接线要求，是安全用电的基础考点。
【难度系数】0.5
【解析】根据家庭电路的连接要求：1. 电能表需安装在家庭电路干路的最前端，用于测量总电能，故①连接正确；2. 两孔插座的接线规则为“左零右火”，图中②的两孔插座接线符合该规则，连接正确；3. 三孔插座的接线规则为“左零右火，上接地”，图中③的三孔插座上孔接保护线（地线），左孔接中性线（零线），右孔接相线（火线），连接正确；4. 控制灯泡的开关应接在火线上，断开开关时灯泡与火线断开，避免触电，且灯泡的螺旋套应接零线。图中④的开关接在零线上，灯泡螺旋套接火线，连接错误。因此连接错误的是④，对应选项D。
【答案】D
【知识点】家庭电路连接、插座接线、开关与灯泡接线
【点评】本题考查家庭电路中各元件的正确连接方式，属于基础题，需牢记家庭电路的接线规则，易错点为开关与灯泡的接线要求，是安全用电的基础考点。
【难度系数】0.5
5. 中考新考法·真实任务情境，更换家里的灯泡时，操作流程符合安全用电原则的步骤为：
切断电源
→摘下旧灯泡→安装新灯泡→通电测试
。答案
切断电源 通电测试
解析
【分析】
要解决这个问题，需结合安全用电的基本原则思考：更换灯泡时，为避免触电事故，操作前必须切断电源；更换完成后，需通电测试确认灯泡正常工作，这样整个流程才符合安全用电要求。
【解析】
更换家里的灯泡属于用电操作，安全是首要原则：操作前切断电源，可防止人体接触带电体引发触电；更换新灯泡后，通电测试能验证灯泡是否正常工作，确保操作流程符合安全用电的规范要求。
【答案】
切断电源 通电测试
【知识点】
安全用电原则
【点评】
本题以真实生活中的灯泡更换为情境，考查安全用电的基本操作规范，将物理知识与生活实际紧密结合，引导学生运用所学知识解决实际问题，题目难度较低，属于基础常识题。
【难度系数】
0.8
要解决这个问题，需结合安全用电的基本原则思考：更换灯泡时，为避免触电事故，操作前必须切断电源；更换完成后，需通电测试确认灯泡正常工作，这样整个流程才符合安全用电要求。
【解析】
更换家里的灯泡属于用电操作，安全是首要原则：操作前切断电源，可防止人体接触带电体引发触电；更换新灯泡后，通电测试能验证灯泡是否正常工作，确保操作流程符合安全用电的规范要求。
【答案】
切断电源 通电测试
【知识点】
安全用电原则
【点评】
本题以真实生活中的灯泡更换为情境，考查安全用电的基本操作规范，将物理知识与生活实际紧密结合，引导学生运用所学知识解决实际问题，题目难度较低，属于基础常识题。
【难度系数】
0.8
