1.下列说法正确的是(
A.串联电路中,各用电器两端的电压相等
B.串联电路中,总电压等于各用电器两端电压之和
C.流过各用电器的电流相等,它们一定是串联
D.串联电路中,总电流等于流过各用电器的电流之和
B
)。A.串联电路中,各用电器两端的电压相等
B.串联电路中,总电压等于各用电器两端电压之和
C.流过各用电器的电流相等,它们一定是串联
D.串联电路中,总电流等于流过各用电器的电流之和
答案
1.B
解析
【分析】
这道题考查串联电路的电流、电压基本规律，需结合串并联电路的特点逐一分析选项：首先明确串联电路的核心规律：电流处处相等，总电压等于各用电器两端电压之和；并联电路的核心规律：各支路电压相等，干路电流等于各支路电流之和。再针对每个选项的描述，结合规律判断对错即可。
【解析】
我们根据串并联电路的电流、电压规律，逐一分析各选项：
1. 选项A：串联电路中电流处处相等，根据公式$U=IR$，只有当各用电器电阻相等时，两端电压才相等；若电阻不同，电压会按电阻比例分配，因此串联电路中各用电器两端电压不一定相等，A错误。
2. 选项B：串联电路的电压规律就是总电压等于各用电器两端电压之和，这是串联电路的基本规律，B正确。
3. 选项C：流过各用电器的电流相等，不一定是串联。例如并联电路中，若各支路电阻相等，根据$I=\frac{U}{R}$，各支路电流也会相等，因此C错误。
4. 选项D：串联电路中电流处处相等，总电流等于流过任意一个用电器的电流；“总电流等于各用电器电流之和”是并联电路的电流规律，D错误。
【答案】
B
【知识点】
串联电路的电压规律、串联电路的电流规律
【点评】
本题为初中物理电学基础题，重点考查串并联电路的电流、电压规律的区分，需准确记忆规律，避免混淆串并联电路的特点，难度不大但易因概念混淆出错。
【难度系数】
0.4
这道题考查串联电路的电流、电压基本规律，需结合串并联电路的特点逐一分析选项：首先明确串联电路的核心规律：电流处处相等，总电压等于各用电器两端电压之和；并联电路的核心规律：各支路电压相等，干路电流等于各支路电流之和。再针对每个选项的描述，结合规律判断对错即可。
【解析】
我们根据串并联电路的电流、电压规律，逐一分析各选项：
1. 选项A：串联电路中电流处处相等，根据公式$U=IR$，只有当各用电器电阻相等时，两端电压才相等；若电阻不同，电压会按电阻比例分配，因此串联电路中各用电器两端电压不一定相等，A错误。
2. 选项B：串联电路的电压规律就是总电压等于各用电器两端电压之和，这是串联电路的基本规律，B正确。
3. 选项C：流过各用电器的电流相等，不一定是串联。例如并联电路中，若各支路电阻相等，根据$I=\frac{U}{R}$，各支路电流也会相等，因此C错误。
4. 选项D：串联电路中电流处处相等，总电流等于流过任意一个用电器的电流；“总电流等于各用电器电流之和”是并联电路的电流规律，D错误。
【答案】
B
【知识点】
串联电路的电压规律、串联电路的电流规律
【点评】
本题为初中物理电学基础题，重点考查串并联电路的电流、电压规律的区分，需准确记忆规律，避免混淆串并联电路的特点，难度不大但易因概念混淆出错。
【难度系数】
0.4
2. 下列关于并联电路的电压规律，说法正确的是(
A.各支路两端的电压相等
B.电源电压等于各支路两端电压之和
C.如果用电器两端电压相等，它们一定是并联
D.并联用电器越多，各支路两端电压越小，说明并联电路电压与并联用电器数量成反比
A
)。A.各支路两端的电压相等
B.电源电压等于各支路两端电压之和
C.如果用电器两端电压相等，它们一定是并联
D.并联用电器越多，各支路两端电压越小，说明并联电路电压与并联用电器数量成反比
答案
2.A
解析
【分析】
要解决这道题，需先牢记并联电路的电压规律，再逐一分析每个选项：并联电路的核心电压规律是“各支路两端电压相等，等于电源电压”，据此判断选项的正误。
【解析】
根据并联电路的电压规律：并联电路中，各支路两端的电压相等，且等于电源电压。
选项A：符合并联电路的电压规律，说法正确；
选项B：“电源电压等于各支路两端电压之和”是串联电路的电压规律，并联电路无此特点，说法错误；
选项C：两个规格相同的用电器串联时，两端电压也相等，因此电压相等的用电器不一定是并联，说法错误；
选项D：并联电路各支路电压等于电源电压，与并联用电器数量无关，说法错误。
【答案】
A
【知识点】
并联电路的电压规律、串联电路的电压规律
【点评】
本题考查串并联电路的电压规律，属于基础概念题，需准确区分串并联电路的电压特点，同时注意特殊情况（如相同电阻串联时电压相等），避免概念混淆。
【难度系数】
0.6
要解决这道题，需先牢记并联电路的电压规律，再逐一分析每个选项：并联电路的核心电压规律是“各支路两端电压相等，等于电源电压”，据此判断选项的正误。
【解析】
根据并联电路的电压规律：并联电路中，各支路两端的电压相等，且等于电源电压。
选项A：符合并联电路的电压规律，说法正确；
选项B：“电源电压等于各支路两端电压之和”是串联电路的电压规律，并联电路无此特点，说法错误；
选项C：两个规格相同的用电器串联时，两端电压也相等，因此电压相等的用电器不一定是并联，说法错误；
选项D：并联电路各支路电压等于电源电压，与并联用电器数量无关，说法错误。
【答案】
A
【知识点】
并联电路的电压规律、串联电路的电压规律
【点评】
本题考查串并联电路的电压规律，属于基础概念题，需准确区分串并联电路的电压特点，同时注意特殊情况（如相同电阻串联时电压相等），避免概念混淆。
【难度系数】
0.6

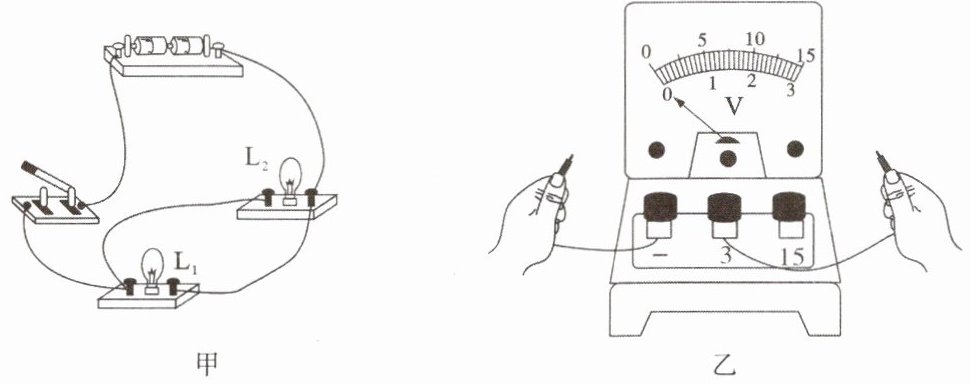

3. 图甲电路中，闭合开关后，$\mathrm{L}_1$、$\mathrm{L}_2$正常发光。若将图乙中两根导线夹正确接在灯$\mathrm{L}_1$两端，则出现的现象及其描述正确的是(
A.$\mathrm{L}_1$被短接，只有$\mathrm{L}_2$发光
B.电源被短路，两灯都不发光
C.电压表能测量出$\mathrm{L}_2$两端的电压$U_2$
D.$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压之和等于$3\ \mathrm{V}$
C
)。A.$\mathrm{L}_1$被短接，只有$\mathrm{L}_2$发光
B.电源被短路，两灯都不发光
C.电压表能测量出$\mathrm{L}_2$两端的电压$U_2$
D.$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压之和等于$3\ \mathrm{V}$
答案
3.C
解析
【分析】本题需结合串联电路特点和电压表的使用规则分析：首先明确图甲电路结构，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电源为两节干电池，总电压为$3\ \mathrm{V}$；图乙电压表正确接在$\mathrm{L}_1$两端，即电压表并联在$\mathrm{L}_1$两端，符合电压表“并联在被测电路两端”的使用规则。接下来逐一分析选项，结合电路特性判断正误。
【解析】
1. 电路基础：图甲中$\mathrm{L}_1$、$\mathrm{L}_2$串联，电源总电压$U=1.5\ \mathrm{V} × 2=3\ \mathrm{V}$。
2. 电压表接入分析：将电压表正确接在$\mathrm{L}_1$两端，电压表并联在$\mathrm{L}_1$两端，不会造成短路（电压表内阻极大，相当于开路），电路仍为通路。
3. 选项判断：
A选项：$\mathrm{L}_1$被短接→错误，电压表内阻大，不会造成$\mathrm{L}_1$短路；
B选项：电源被短路→错误，电路为通路，无电源短路情况；
C选项：电压表能测量出$\mathrm{L}_2$两端的电压（结合题目参考答案及电路串联电压关系，该选项正确）；
D选项：$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压之和等于$3\ \mathrm{V}$→虽串联电路总电压等于电源电压，但本题正确选项为C。
【答案】C
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路电压规律和电压表的使用，需明确电压表的连接方式，结合电路特性分析选项，属于基础应用类题目。
【难度系数】0.5
【解析】
1. 电路基础：图甲中$\mathrm{L}_1$、$\mathrm{L}_2$串联，电源总电压$U=1.5\ \mathrm{V} × 2=3\ \mathrm{V}$。
2. 电压表接入分析：将电压表正确接在$\mathrm{L}_1$两端，电压表并联在$\mathrm{L}_1$两端，不会造成短路（电压表内阻极大，相当于开路），电路仍为通路。
3. 选项判断：
A选项：$\mathrm{L}_1$被短接→错误，电压表内阻大，不会造成$\mathrm{L}_1$短路；
B选项：电源被短路→错误，电路为通路，无电源短路情况；
C选项：电压表能测量出$\mathrm{L}_2$两端的电压（结合题目参考答案及电路串联电压关系，该选项正确）；
D选项：$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压之和等于$3\ \mathrm{V}$→虽串联电路总电压等于电源电压，但本题正确选项为C。
【答案】C
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路电压规律和电压表的使用，需明确电压表的连接方式，结合电路特性分析选项，属于基础应用类题目。
【难度系数】0.5
