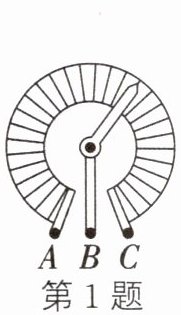

1. 如图所示，收音机上调节音量的旋钮实际上是一个变阻器，若将接线片B、C接入电路，则顺时针转动旋钮触片时，变阻器接入电路的电阻
变小
（变小/不变/变大），收音机的音量变大
（变小/不变/变大）。答案
1. 变小 变大
解析
【分析】
要解决这个问题，需明确旋钮式变阻器的工作原理：它本质是滑动变阻器，通过改变接入电路的电阻丝长度来改变电阻。当接线片B、C接入电路时，需判断顺时针转动旋钮触片时，接入电路的电阻丝长度变化，进而推导电阻、电流的变化，最终确定音量的变化。
【解析】
旋钮式变阻器的工作原理是改变接入电路的电阻丝长度来调节电阻。当接线片B、C接入电路时，接入电路的电阻丝是接线片B到旋钮触片之间的部分。顺时针转动旋钮触片时，B到触片的电阻丝长度变短，因此变阻器接入电路的电阻变小；根据欧姆定律，电源电压不变时，电路中的电流会随电阻变小而变大，收音机的音量由电路电流大小决定，电流越大音量越大，所以收音机的音量变大。
【答案】
变小；变大
【知识点】
滑动变阻器的原理、滑动变阻器的应用
【点评】
本题考查滑动变阻器在实际生活中的应用，属于基础题型，需掌握滑动变阻器的工作原理，能通过接入电阻丝长度的变化判断电阻、电流的变化，进而分析音量变化。
【难度系数】
0.7
要解决这个问题，需明确旋钮式变阻器的工作原理：它本质是滑动变阻器，通过改变接入电路的电阻丝长度来改变电阻。当接线片B、C接入电路时，需判断顺时针转动旋钮触片时，接入电路的电阻丝长度变化，进而推导电阻、电流的变化，最终确定音量的变化。
【解析】
旋钮式变阻器的工作原理是改变接入电路的电阻丝长度来调节电阻。当接线片B、C接入电路时，接入电路的电阻丝是接线片B到旋钮触片之间的部分。顺时针转动旋钮触片时，B到触片的电阻丝长度变短，因此变阻器接入电路的电阻变小；根据欧姆定律，电源电压不变时，电路中的电流会随电阻变小而变大，收音机的音量由电路电流大小决定，电流越大音量越大，所以收音机的音量变大。
【答案】
变小；变大
【知识点】
滑动变阻器的原理、滑动变阻器的应用
【点评】
本题考查滑动变阻器在实际生活中的应用，属于基础题型，需掌握滑动变阻器的工作原理，能通过接入电阻丝长度的变化判断电阻、电流的变化，进而分析音量变化。
【难度系数】
0.7

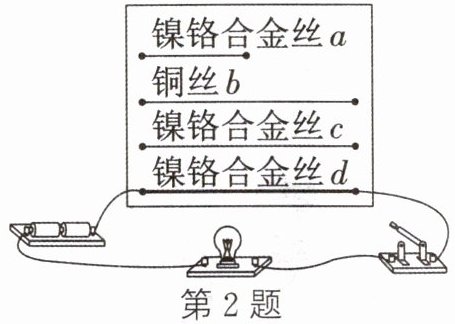

2. 如图所示，是探究“电阻大小与什么因素有关”的实验装置，导体a、b、c粗细相同，b、c、d长度相同。实验中，通过灯泡的亮度来推断导体电阻大小，运用了
转换
法；分别将金属丝b、c接入电路，探究的是电阻大小与材料
的关系。答案
2. 转换 材料
解析
【分析】
要解决这道题，需明确实验中用到的物理方法和控制变量法的应用：1. 电阻的大小无法直接观察，实验中通过灯泡亮度来间接判断电阻大小，这种将不易观察的物理量转换为易观察的物理量的方法是转换法；2. 探究电阻与某一因素的关系时，需控制其他因素不变，只改变要探究的因素。金属丝b和c的横截面积、长度相同，材料不同，因此是探究电阻与材料的关系。
【解析】
1. 实验中，电阻的大小不能直接测量，通过灯泡的亮度变化来反映电路中电流的大小，进而推断导体电阻的大小，这种将不易观察的物理量转换为易观察的物理量的方法是转换法；
2. 已知导体a、b、c粗细相同（横截面积相同），b、c、d长度相同，金属丝b是铜丝，c是镍铬合金丝，两者的横截面积和长度都相同，只有材料不同，因此将b、c接入电路时，探究的是电阻大小与材料的关系。
【答案】
转换；材料
【知识点】
转换法；影响电阻大小的因素
【点评】
本题考查探究影响电阻大小实验中的实验方法和控制变量法的应用，属于基础实验题，难度较低，学生只要掌握转换法和控制变量法的应用即可解答。
【难度系数】
0.5
要解决这道题，需明确实验中用到的物理方法和控制变量法的应用：1. 电阻的大小无法直接观察，实验中通过灯泡亮度来间接判断电阻大小，这种将不易观察的物理量转换为易观察的物理量的方法是转换法；2. 探究电阻与某一因素的关系时，需控制其他因素不变，只改变要探究的因素。金属丝b和c的横截面积、长度相同，材料不同，因此是探究电阻与材料的关系。
【解析】
1. 实验中，电阻的大小不能直接测量，通过灯泡的亮度变化来反映电路中电流的大小，进而推断导体电阻的大小，这种将不易观察的物理量转换为易观察的物理量的方法是转换法；
2. 已知导体a、b、c粗细相同（横截面积相同），b、c、d长度相同，金属丝b是铜丝，c是镍铬合金丝，两者的横截面积和长度都相同，只有材料不同，因此将b、c接入电路时，探究的是电阻大小与材料的关系。
【答案】
转换；材料
【知识点】
转换法；影响电阻大小的因素
【点评】
本题考查探究影响电阻大小实验中的实验方法和控制变量法的应用，属于基础实验题，难度较低，学生只要掌握转换法和控制变量法的应用即可解答。
【难度系数】
0.5
3. 阻值为20 Ω的某导体，通过它的电流为0.2 A，则该导体两端的电压为
4
V；当该导体两端电压为6 V时，其电阻为20
Ω。若使该导体的横截面积增大，则其电阻将变小
（变大/不变/变小）。答案
3. 4 20 变小
解析
【分析】
本题考查欧姆定律的应用和电阻的特性。解题思路：①利用欧姆定律公式计算导体两端电压；②明确电阻是导体本身的固有属性，与两端电压、通过的电流无关；③根据电阻的影响因素判断横截面积变化时电阻的变化情况。
【解析】
1. 计算导体两端电压：根据欧姆定律 $ U = IR $，已知 $ R = 20\ \Omega $，$ I = 0.2\ A $，代入得 $ U = 0.2\ A × 20\ \Omega = 4\ V $。
2. 判断电压变化时的电阻：电阻是导体本身的性质，与两端电压无关，因此当导体两端电压为6 V时，电阻仍为20 Ω。
3. 判断横截面积变化时的电阻：导体电阻与横截面积有关，材料、长度不变时，横截面积越大，电阻越小，因此横截面积增大时电阻变小。
【答案】
4 20 变小
【知识点】
欧姆定律、电阻的影响因素
【点评】
本题为电学基础题，核心考查欧姆定律的简单应用和电阻的固有属性，需牢记电阻与电压、电流无关，以及电阻的影响因素，难度较低。
【难度系数】
0.8
本题考查欧姆定律的应用和电阻的特性。解题思路：①利用欧姆定律公式计算导体两端电压；②明确电阻是导体本身的固有属性，与两端电压、通过的电流无关；③根据电阻的影响因素判断横截面积变化时电阻的变化情况。
【解析】
1. 计算导体两端电压：根据欧姆定律 $ U = IR $，已知 $ R = 20\ \Omega $，$ I = 0.2\ A $，代入得 $ U = 0.2\ A × 20\ \Omega = 4\ V $。
2. 判断电压变化时的电阻：电阻是导体本身的性质，与两端电压无关，因此当导体两端电压为6 V时，电阻仍为20 Ω。
3. 判断横截面积变化时的电阻：导体电阻与横截面积有关，材料、长度不变时，横截面积越大，电阻越小，因此横截面积增大时电阻变小。
【答案】
4 20 变小
【知识点】
欧姆定律、电阻的影响因素
【点评】
本题为电学基础题，核心考查欧姆定律的简单应用和电阻的固有属性，需牢记电阻与电压、电流无关，以及电阻的影响因素，难度较低。
【难度系数】
0.8
4. 如图所示电路，电源电压恒定。当开关$S_1$、$S_2$闭合，甲、乙两表均为电压表时，甲、乙两表的示数之比为$U_甲:U_乙=5:2$，则$R_1$与$R_2$的阻值之比为
3:2
。当开关$S_1$闭合、$S_2$断开，甲、乙两表均为电流表时，则甲、乙两表的示数之比为3:5
。答案
4. 3:2 3:5
解析
【分析】
本题需分两种开关状态分析电路：
1. 当S₁、S₂闭合，甲、乙为电压表时，电压表相当于开路，R₁与R₂串联，甲测电源总电压，乙测R₂两端电压，结合串联电压规律和欧姆定律求R₁与R₂的阻值比；
2. 当S₁闭合、S₂断开，甲、乙为电流表时，电流表相当于导线，R₁与R₂并联，甲测R₂支路电流，乙测干路总电流，结合并联电压规律和欧姆定律求两电表示数比。
【解析】
情况1：S₁、S₂闭合，甲、乙为电压表
此时R₁与R₂串联，电路电流为I。
甲电压表测电源总电压：$U_甲 = U = U_1 + U_2$；乙电压表测R₂两端电压：$U_乙 = U_2$。
已知$U_甲:U_乙=5:2$，即$\frac{U}{U_2}=\frac{5}{2}$，代入得$\frac{U_1 + U_2}{U_2}=\frac{5}{2}$，解得$\frac{U_1}{U_2}=\frac{3}{2}$。
串联电路电流处处相等，由欧姆定律$R=\frac{U}{I}$，得$\frac{R_1}{R_2}=\frac{\frac{U_1}{I}}{\frac{U_2}{I}}=\frac{U_1}{U_2}=\frac{3}{2}$。
情况2：S₁闭合，S₂断开，甲、乙为电流表
此时R₁与R₂并联，电源电压为U。
并联电路各支路电压等于电源电压，即$U_1'=U_2'=U$。
甲电流表测R₂支路电流：$I_甲 = I_2=\frac{U}{R_2}$；乙电流表测干路总电流：$I_乙 = I_1 + I_2=\frac{U}{R_1}+\frac{U}{R_2}$。
由$\frac{R_1}{R_2}=\frac{3}{2}$，设$R_1=3k$，$R_2=2k$，代入得：
$I_甲=\frac{U}{2k}$，$I_乙=\frac{U}{3k}+\frac{U}{2k}=\frac{5U}{6k}$，
故$\frac{I_甲}{I_乙}=\frac{\frac{U}{2k}}{\frac{5U}{6k}}=\frac{3}{5}$。
【答案】
3:2；3:5
【知识点】
串联电路电压规律；并联电路电流规律；欧姆定律
【点评】
本题通过开关状态和电表类型的变化，考查串并联电路特点与欧姆定律的应用，核心是正确分析不同情况下的电路连接方式和电表测量对象，属于电路基础分析题，需注意电表等效为导线/开路的处理。
【难度系数】
0.5
本题需分两种开关状态分析电路：
1. 当S₁、S₂闭合，甲、乙为电压表时，电压表相当于开路，R₁与R₂串联，甲测电源总电压，乙测R₂两端电压，结合串联电压规律和欧姆定律求R₁与R₂的阻值比；
2. 当S₁闭合、S₂断开，甲、乙为电流表时，电流表相当于导线，R₁与R₂并联，甲测R₂支路电流，乙测干路总电流，结合并联电压规律和欧姆定律求两电表示数比。
【解析】
情况1：S₁、S₂闭合，甲、乙为电压表
此时R₁与R₂串联，电路电流为I。
甲电压表测电源总电压：$U_甲 = U = U_1 + U_2$；乙电压表测R₂两端电压：$U_乙 = U_2$。
已知$U_甲:U_乙=5:2$，即$\frac{U}{U_2}=\frac{5}{2}$，代入得$\frac{U_1 + U_2}{U_2}=\frac{5}{2}$，解得$\frac{U_1}{U_2}=\frac{3}{2}$。
串联电路电流处处相等，由欧姆定律$R=\frac{U}{I}$，得$\frac{R_1}{R_2}=\frac{\frac{U_1}{I}}{\frac{U_2}{I}}=\frac{U_1}{U_2}=\frac{3}{2}$。
情况2：S₁闭合，S₂断开，甲、乙为电流表
此时R₁与R₂并联，电源电压为U。
并联电路各支路电压等于电源电压，即$U_1'=U_2'=U$。
甲电流表测R₂支路电流：$I_甲 = I_2=\frac{U}{R_2}$；乙电流表测干路总电流：$I_乙 = I_1 + I_2=\frac{U}{R_1}+\frac{U}{R_2}$。
由$\frac{R_1}{R_2}=\frac{3}{2}$，设$R_1=3k$，$R_2=2k$，代入得：
$I_甲=\frac{U}{2k}$，$I_乙=\frac{U}{3k}+\frac{U}{2k}=\frac{5U}{6k}$，
故$\frac{I_甲}{I_乙}=\frac{\frac{U}{2k}}{\frac{5U}{6k}}=\frac{3}{5}$。
【答案】
3:2；3:5
【知识点】
串联电路电压规律；并联电路电流规律；欧姆定律
【点评】
本题通过开关状态和电表类型的变化，考查串并联电路特点与欧姆定律的应用，核心是正确分析不同情况下的电路连接方式和电表测量对象，属于电路基础分析题，需注意电表等效为导线/开路的处理。
【难度系数】
0.5
5. 对于欧姆定律的公式$I=\frac{U}{R}$的理解，以下说法正确的是（
A.导体电阻是由加在它两端的电压和通过它的电流来决定的
B.导体的电阻越大，通过导体的电流越小
C.由$I=\frac{U}{R}$可知$R=\frac{U}{I}$，可知导体电阻与电压成正比，与电流成反比
D.导体中的电流是由加在它两端的电压和它的电阻来决定的
D
）A.导体电阻是由加在它两端的电压和通过它的电流来决定的
B.导体的电阻越大，通过导体的电流越小
C.由$I=\frac{U}{R}$可知$R=\frac{U}{I}$，可知导体电阻与电压成正比，与电流成反比
D.导体中的电流是由加在它两端的电压和它的电阻来决定的
答案
5. D
解析
【分析】本题考查对欧姆定律公式及电阻特性的理解，解题时需明确两个核心要点：①导体电阻是本身的固有属性，由材料、长度、横截面积和温度决定，与两端电压、通过的电流无关；②欧姆定律中，电流由导体两端电压和电阻共同决定，不能脱离前提谈电阻对电流的影响，也不能将电阻的计算式当作决定式。需逐一分析各选项，找出正确说法。
【解析】
选项A：导体电阻是自身固有属性，不由两端电压和通过的电流决定，A错误；
选项B：根据欧姆定律$I=\frac{U}{R}$，只有在电压一定时，导体电阻越大，通过的电流才越小，选项未控制电压不变，B错误；
选项C：$R=\frac{U}{I}$是电阻的计算式，不是决定式，导体电阻与电压、电流无关，C错误；
选项D：由$I=\frac{U}{R}$可知，导体中的电流由加在它两端的电压和它的电阻共同决定，D正确。
【答案】D
【知识点】欧姆定律、电阻的特性
【点评】本题为初中物理基础题，考查核心是欧姆定律的理解及电阻的本质属性，易错点在于混淆电阻的决定因素与计算式的关系，以及忽略控制变量的应用，需准确把握物理概念的本质。
【难度系数】0.6
【解析】
选项A：导体电阻是自身固有属性，不由两端电压和通过的电流决定，A错误；
选项B：根据欧姆定律$I=\frac{U}{R}$，只有在电压一定时，导体电阻越大，通过的电流才越小，选项未控制电压不变，B错误；
选项C：$R=\frac{U}{I}$是电阻的计算式，不是决定式，导体电阻与电压、电流无关，C错误；
选项D：由$I=\frac{U}{R}$可知，导体中的电流由加在它两端的电压和它的电阻共同决定，D正确。
【答案】D
【知识点】欧姆定律、电阻的特性
【点评】本题为初中物理基础题，考查核心是欧姆定律的理解及电阻的本质属性，易错点在于混淆电阻的决定因素与计算式的关系，以及忽略控制变量的应用，需准确把握物理概念的本质。
【难度系数】0.6

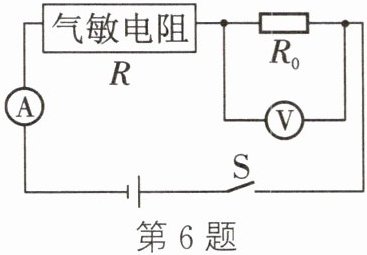

6. (黑龙江中考)天然气是一种清洁能源,方便居民使用的同时,存在着泄漏的安全隐患。物理兴趣小组在老师的指导下设计了天然气泄漏检测电路,如图,电源电压恒定不变,$R_0$为定值电阻,$R$为气敏电阻。$R$阻值随天然气浓度的增大而减小,则天然气 （
A.浓度增大,电流表示数变小
B.浓度增大,电压表示数变小
C.浓度减小,电流表示数变大
D.浓度减小,电压表示数变小
D
）A.浓度增大,电流表示数变小
B.浓度增大,电压表示数变小
C.浓度减小,电流表示数变大
D.浓度减小,电压表示数变小
答案
6. D
解析
【分析】首先明确电路为气敏电阻R与定值电阻R₀串联，电流表测串联电路的电流，电压表测定值电阻R₀两端的电压，电源电压恒定。根据气敏电阻R的阻值随天然气浓度变化的规律，结合串联电路特点和欧姆定律，分析电流、电压的变化，进而判断各选项的正误。
【解析】电路中R与R₀串联，电流表测串联电路的电流，电压表测R₀两端电压，电源电压U恒定。
1. 当天然气浓度增大时：气敏电阻R的阻值减小，总电阻R总=R+R₀减小，由欧姆定律I=U/R总可知，电路电流I变大，即电流表示数变大，故A错误；定值电阻R₀的阻值不变，电流I变大，根据U₀=IR₀，R₀两端电压U₀变大，即电压表示数变大，故B错误。
2. 当天然气浓度减小时：气敏电阻R的阻值增大，总电阻R总=R+R₀增大，由欧姆定律I=U/R总可知，电路电流I变小，即电流表示数变小，故C错误；定值电阻R₀的阻值不变，电流I变小，根据U₀=IR₀，R₀两端电压U₀变小，即电压表示数变小，故D正确。
【答案】D
【知识点】串联电路特点、欧姆定律应用、动态电路分析
【点评】本题结合天然气泄漏检测的实际场景，考查动态电路的分析，需掌握串联电路的电阻、电流规律，灵活运用欧姆定律分析电表示数变化，属于基础的电路动态分析题。
【难度系数】0.6
【解析】电路中R与R₀串联，电流表测串联电路的电流，电压表测R₀两端电压，电源电压U恒定。
1. 当天然气浓度增大时：气敏电阻R的阻值减小，总电阻R总=R+R₀减小，由欧姆定律I=U/R总可知，电路电流I变大，即电流表示数变大，故A错误；定值电阻R₀的阻值不变，电流I变大，根据U₀=IR₀，R₀两端电压U₀变大，即电压表示数变大，故B错误。
2. 当天然气浓度减小时：气敏电阻R的阻值增大，总电阻R总=R+R₀增大，由欧姆定律I=U/R总可知，电路电流I变小，即电流表示数变小，故C错误；定值电阻R₀的阻值不变，电流I变小，根据U₀=IR₀，R₀两端电压U₀变小，即电压表示数变小，故D正确。
【答案】D
【知识点】串联电路特点、欧姆定律应用、动态电路分析
【点评】本题结合天然气泄漏检测的实际场景，考查动态电路的分析，需掌握串联电路的电阻、电流规律，灵活运用欧姆定律分析电表示数变化，属于基础的电路动态分析题。
【难度系数】0.6
7. 在如图所示的电路中，电源电压保持不变，闭合开关S后灯L不亮，电流表示数为零，电压表示数等于电源电压，则下列判断中正确的是（
A.灯L短路
B.电阻R短路
C.灯L断路
D.电阻R断路
D
）A.灯L短路
B.电阻R短路
C.灯L断路
D.电阻R断路
答案
7. D
解析
【分析】首先明确电路结构：电阻R与灯L串联，电流表测电路中的电流，电压表并联在电阻R两端。根据故障现象：闭合开关后灯不亮、电流表示数为零，说明电路发生断路（短路时电流表会有示数，可排除短路故障）；电压表示数等于电源电压，说明电压表的两个接线柱能与电源两极连通，即电压表串联在电路中，由此可判断故障位置。
【解析】逐个分析选项：
选项A：若灯L短路，电路为通路，电流表应有示数，不符合“电流表示数为零”的现象，排除A；
选项B：若电阻R短路，电压表测短路的R，示数为0，且电路通路，电流表有示数、灯L会亮，不符合题意，排除B；
选项C：若灯L断路，整个电路断开，电流表无示数，电压表无法连通电源两极，示数为0，不符合“电压表示数等于电源电压”，排除C；
选项D：若电阻R断路，电路断开，电流表示数为零、灯不亮；此时电压表两端通过灯L、电流表连接到电源两极，测电源电压，符合所有现象，故D正确。
【答案】D
【知识点】串联电路故障分析、电流表与电压表的使用
【点评】本题是典型的串联电路故障分析题，需结合电流表、电压表的示数特点判断断路位置，掌握“断路时电压表接电源则示数为电源电压”的规律是解题关键。
【难度系数】0.5
【解析】逐个分析选项：
选项A：若灯L短路，电路为通路，电流表应有示数，不符合“电流表示数为零”的现象，排除A；
选项B：若电阻R短路，电压表测短路的R，示数为0，且电路通路，电流表有示数、灯L会亮，不符合题意，排除B；
选项C：若灯L断路，整个电路断开，电流表无示数，电压表无法连通电源两极，示数为0，不符合“电压表示数等于电源电压”，排除C；
选项D：若电阻R断路，电路断开，电流表示数为零、灯不亮；此时电压表两端通过灯L、电流表连接到电源两极，测电源电压，符合所有现象，故D正确。
【答案】D
【知识点】串联电路故障分析、电流表与电压表的使用
【点评】本题是典型的串联电路故障分析题，需结合电流表、电压表的示数特点判断断路位置，掌握“断路时电压表接电源则示数为电源电压”的规律是解题关键。
【难度系数】0.5
