1. 根据欧姆定律知道,可以通过测量电阻器两端的电压和通过的电流来间接地测量电阻器的电阻。这种测量电阻的方法,有时简称为
伏安法
。其测量原理是$ R=\frac{U}{I} $
。答案
伏安法 $ R=\frac{U}{I} $
2. (2022,天津)小明同学利用伏安法测电阻。

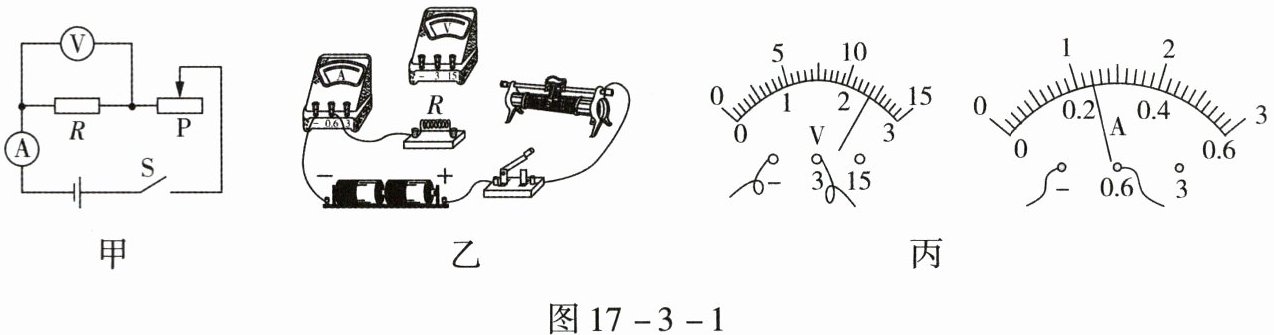

(1)请你根据小明设计的图17 - 3 - 1甲所示电路图,用笔画线表示导线将图17 - 3 - 1乙的电路连接完整。

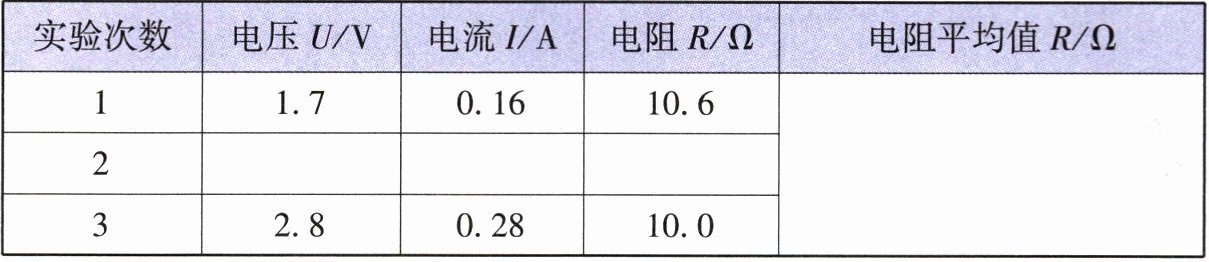

(2)小明进行第二次测量时,电表示数如图17 - 3 - 1丙所示,请你将下表补充完整。
|实验次数|电压$U/V$|电流$I/A$|电阻$R/Ω$|电阻平均值$R/Ω$|
|1|1.7|0.16|10.6| |
|2| | | | |
|3|2.8|0.28|10.0| |
(1)请你根据小明设计的图17 - 3 - 1甲所示电路图,用笔画线表示导线将图17 - 3 - 1乙的电路连接完整。
(2)小明进行第二次测量时,电表示数如图17 - 3 - 1丙所示,请你将下表补充完整。
|实验次数|电压$U/V$|电流$I/A$|电阻$R/Ω$|电阻平均值$R/Ω$|
|1|1.7|0.16|10.6| |
|2| | | | |
|3|2.8|0.28|10.0| |
答案
(1)如图答17 - 3 - 1所示
(2)2.4 0.24 10.0 10.2
