3. 小明和小华一起做伏安法测电阻的实验。

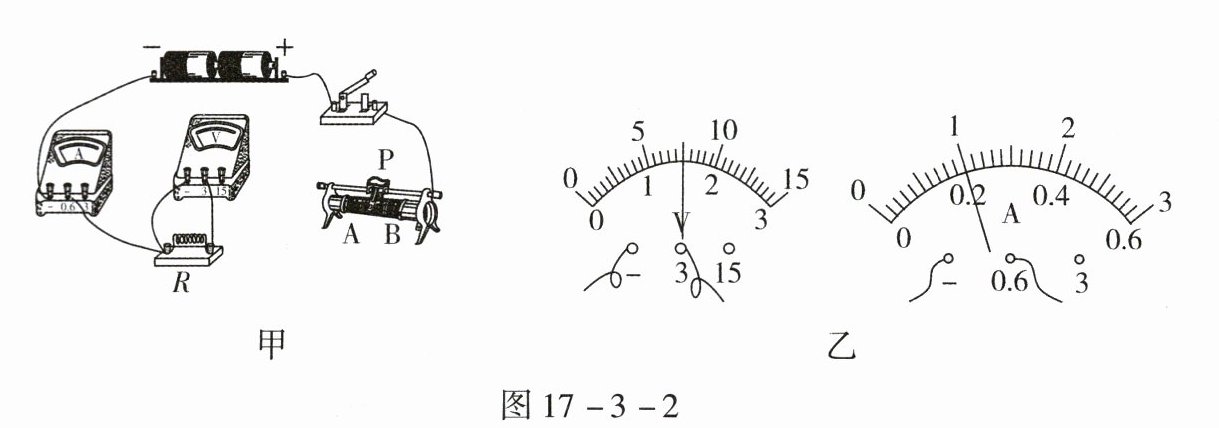

(1)他们选用的器材如图17 - 3 - 2甲所示,请你用笔画线表示导线将实物电路连接完整。要求：滑动变阻器的滑片$P$向右移动时电流表的示数变大；并在虚线框内画出相应的电路图。
(2)连接电路之前,开关应该______。
(3)闭合开关,小明发现两电表均无示数。为了查找故障,他将电压表拆下,保持电路其他部分连接完好,再将电压表分别接在电源、待测电阻$R$、滑动变阻器两端,然后闭合开关,发现只有接在待测电阻$R$两端时,电压表无示数,则故障可能是______。
(4)排除电路故障后,闭合开关$S$,将滑动变阻器滑片$P$移至某处时,电流表示数如图17 - 3 - 2乙所示,则电流为______,电压表示数如图17 - 3 - 2乙所示,则待测电阻的阻值为______。

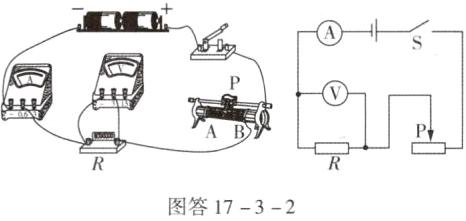

(1)如图答17 - 3 - 2所示
　　
(2)断开
(3)滑动变阻器断路
(4)0.2A 7.5Ω

4. 同学们在做伏安法测小灯泡电阻的实验中,用的是标有电压为$2.5 V$的小灯泡。

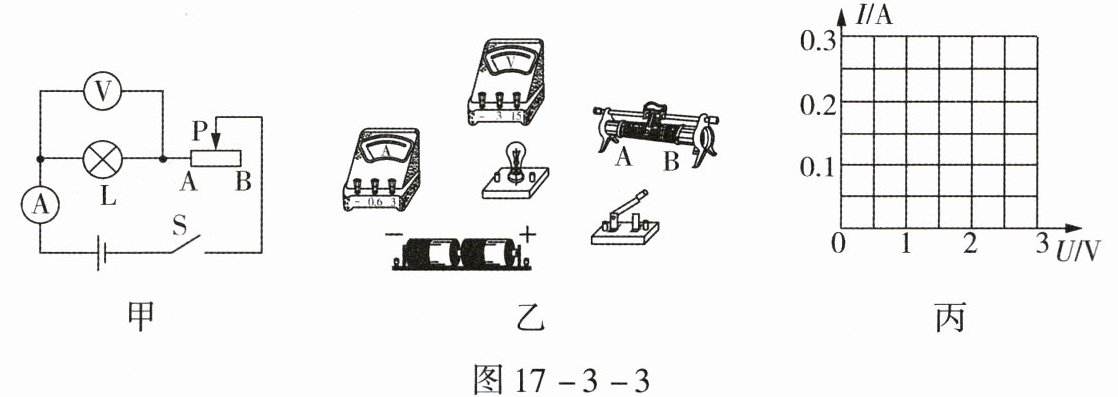

(1)按照图17 - 3 - 3甲所示的电路图,连接图17 - 3 - 3乙中的实物图；
(2)闭合开关前,应将滑动变阻器的滑片调至______(选填“A”或“B”)接线柱端；

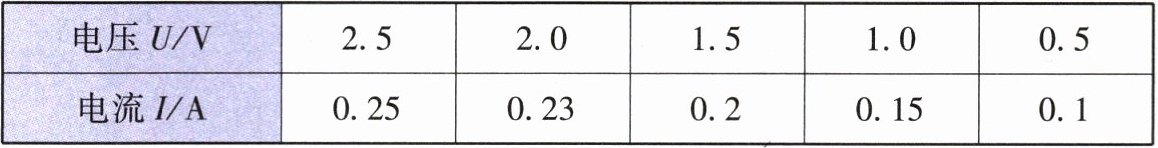

(3)闭合开关后,移动滑片,先后测量几组电压表和电流表示数,如表格所示：
|电压$U/V$|2.5|2.0|1.5|1.0|0.5|
|电流$I/A$|0.25|0.23|0.2|0.15|0.1|

请根据表格中的数据,在图17 - 3 - 3丙中作出灯泡的$I - U$关系图像。
(4)由表格数据及所作图像可知,小灯泡正常发光时的电阻为______$Ω$；并且通过图像可看出,灯丝电阻是变化的,小灯泡的电阻随着电压的增大而______(选填“增大”“减小”或“不变”),主要原因是小灯泡灯丝的______(选填“长度”“横截面积”或“温度”)发生了变化。

(1)如图答17 - 3 - 3所示
　　　　　
(2)B
(3)如图答17 - 3 - 4所示
　　　　　　
(4)10 增大 温度
