5. (2022,常德)在“测量小灯泡的电阻”实验中,有如下器材：电压表、电流表、开关、电压为$6 V$的电源、“$3.8 V$ $0.4 A$”的小灯泡、标有“$20Ω$ $1.5 A$”的滑动变阻器、导线若干。

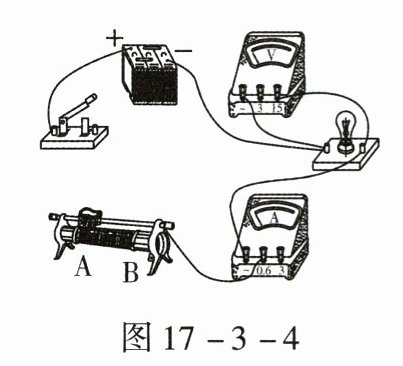

(1)甲组同学接好最后一根导线,灯泡立即发出耀眼的光并很快熄灭,则他一定是将导线接在了图17 - 3 - 4中滑动变阻器的______(选填“A”或“B”)接线柱上了,此外他们还存在一个不当的实验操作：______。
(2)为了保证实验安全,滑动变阻器的调节范围为______~ $20Ω$。

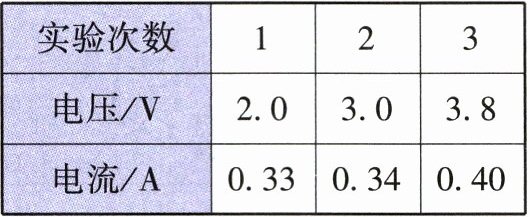

(3)下表是乙组同学将图17 - 3 - 4电路连接完整后并按正确的操作测得的数据。当他们做完第1次实验后做第2次,应将滑动变阻器的滑片向______(选填“A”或“B”)接线柱端移动。
|实验次数|1|2|3|
|电压/V|2.0|3.0|3.8|
|电流/A|0.33|0.34|0.40|


(4)在乙组中小洋是负责数据分析的,他认为用表格中的数据求出小灯泡电阻的平均值为$8.1Ω$,即为小灯泡电阻的测量值。请你对此做出简要的评估：______。
(1)甲组同学接好最后一根导线,灯泡立即发出耀眼的光并很快熄灭,则他一定是将导线接在了图17 - 3 - 4中滑动变阻器的(选填“A”或“B”)接线柱上了,此外他们还存在一个不当的实验操作：。
(2)为了保证实验安全,滑动变阻器的调节范围为~ $20Ω$。
(3)当他们做完第1次实验后做第2次,应将滑动变阻器的滑片向(选填“A”或“B”)接线柱端移动。
(4)请你对此做出简要的评估：。

(1)A 连接电路时没有断开开关
(2)5.5
(3)B
(4)小灯泡灯丝的电阻和温度有关，温度越高，电阻越大，灯丝电阻不是定值，所以用表格中的数据求出灯丝电阻的平均值为8.1Ω不恰当

6. (2023,山西)小伟在“测量定值电阻的阻值”实验中(电源电压$U$保持不变,滑动变阻器的最大阻值为$R_0$)。

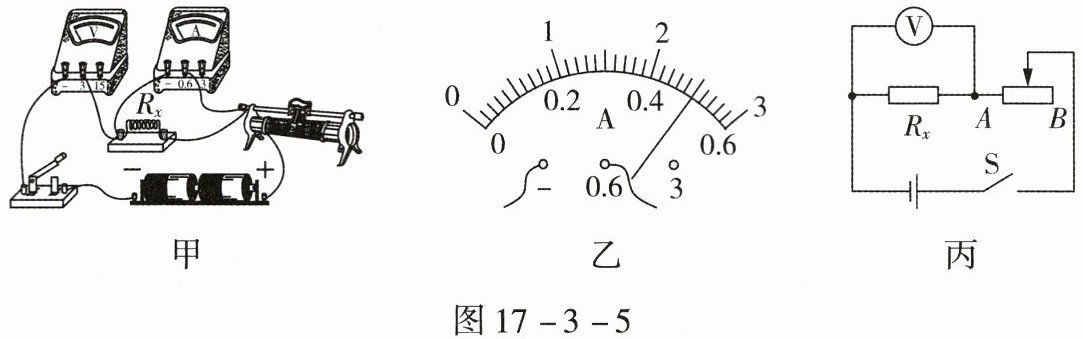

(1)图17 - 3 - 5甲是他连接的实验电路,其中有一根导线连接错误。请你在错误的导线上画“×”,并用笔画线表示导线画出正确的导线。
(2)电路连接正确后,闭合开关,移动滑片,当电压表示数为$2.5 V$时,电流表示数如图17 - 3 - 5乙所示,则被测电阻的阻值是______$Ω$。
(3)完成测电阻实验后,小伟想,假如没有电流表,应该也能测出电阻的阻值,于是他设计了如图17 - 3 - 5丙所示的电路,请你帮助他将实验步骤补充完整。
①______；
②未知电阻阻值的表达式______(用已知量和所测物理量的符号表示)。
(4)利用图17 - 3 - 5甲中的器材还可以探究“电流与电压的关系”,请你帮小伟为此探究实验设计一个记录实验数据的表格。

(1)如图答17 - 3 - 5所示
　　　　　
(2)5
(3)①将滑片调至滑动变阻器阻值最大处，闭合开关，记下电压表示数 $ U_{x} $；②未知电阻阻值的表达式 $ R_{x}=\frac{U_{x}}{U - U_{x}}R_{0} $(用已知量和所测物理量的符号表示)。
(4)
实验次数 电阻R/Ω 电压U/V 电流I/A
1
2
3
