2025年学习质量监测九年级物理全一册人教版第86页答案

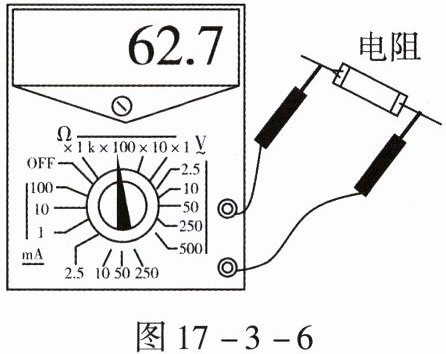

7. 图17 - 3 - 6所示是用数字多用表测电阻的情况,此时选用的挡位是×100Ω；所测定值电阻的电阻是6270Ω。现有一节用过的干电池,如果想用这块数字多用表测干电池电压,应选用的挡位是直流2.5V。

答案

×100Ω 6270Ω 直流2.5V

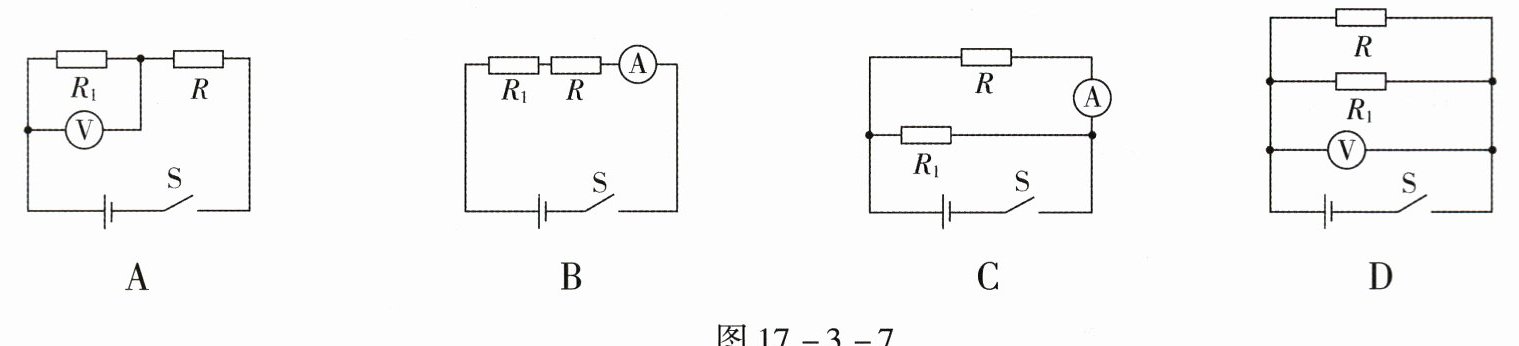

1. (多选)如图17 - 3 - 7所示,已知定值电阻的电阻$R_1和电源电压U$,电流表或电压表示数也已知,则下列电路中,能求出未知定值电阻的电阻$R$的是(
ABC
)。

答案

ABC

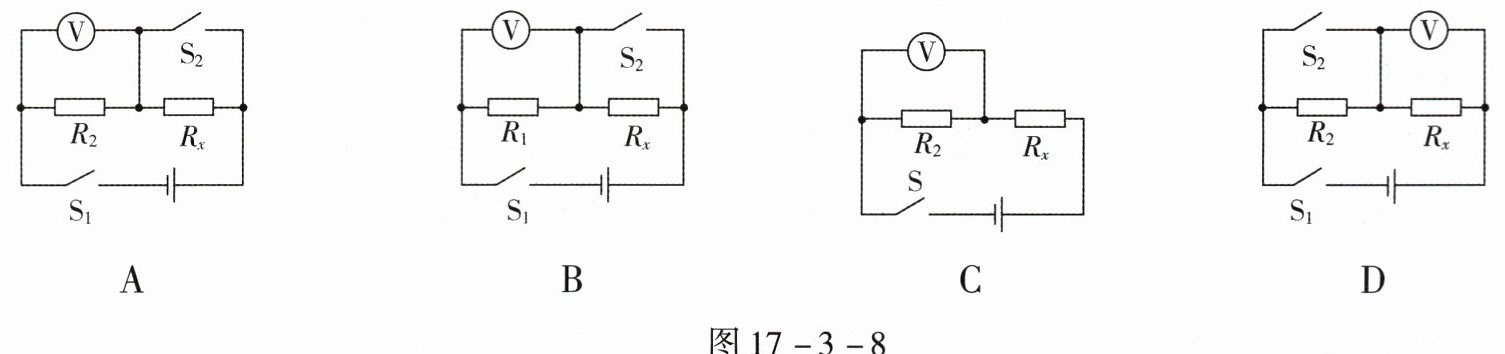

2. (多选)某同学要测出一个约为$200Ω的未知电阻R_x$的具体阻值,可供选用的器材为：一节旧干电池(电池电压保持不变),一块电压表(测量范围$0~3 V$),两个阻值分别为$R_1 = 2Ω$、$R_2 = 150Ω$的已知电阻,两个开关及若干导线。在实验过程中不可重组电路的条件下,图17 - 3 - 8中能精确测出未知电阻$R_x$阻值的是(
AD
)。

答案

AD
