2025年学习质量监测九年级物理全一册人教版第82页答案

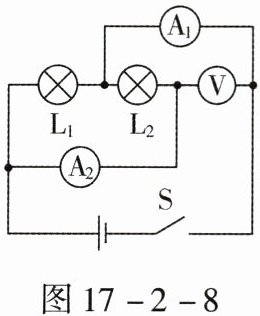

4. 如图 17 - 2 - 8 所示电路中,闭合开关 $ S $,电压表的示数为 $ 3 \, V $,电流表 $ A_1 $ 的示数为 $ 0.5 \, A $,电流表 $ A_2 $ 的示数为 $ 0.3 \, A $,则灯 $ L_1 $ 两端的电压为
3
$ V $,电阻为
15
$ \Omega $。

答案

3　15
5. 如图 17 - 2 - 9 所示电路,电源电压恒定,闭合开关 $ S $,当滑动变阻器 $ R_2 $ 的滑片 $ P $ 从 $ a $ 端滑动到 $ b $ 端的过程中,电流表的最小示数为 $ I_1 $、最大示数为 $ I_2 $,电压表 $ V $ 的最大示数为 $ U_1 $,则电压表的最小示数为
$\frac{I_{1}U_{1}}{I_{2}}$
；滑动变阻器 $ R_2 $ 的最大阻值为______
$\frac{U_{1}I_{2}-U_{1}I_{1}}{I_{1}I_{2}}$
。

答案

$\frac{I_{1}U_{1}}{I_{2}}$　$\frac{U_{1}I_{2}-U_{1}I_{1}}{I_{1}I_{2}}$

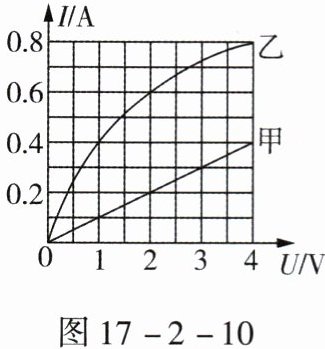

6. 两个电路元件甲和乙中的电流与电压的关系如图 17 - 2 - 10 所示。通过图像求：
(1)元件甲的电阻；
(2)将元件甲、乙并联后接在电压为 $ 2 \, V $ 的电源两端,通过干路的电流。

答案


(1)10Ω；
(2)0.8A。
7. (2023,吉林)在如图 17 - 2 - 11 所示的电路中,$ R_1 = 30 \, \Omega $,闭合开关 $ S $,电流表 $ A_1 $ 的示数是 $ 0.2 \, A $,电流表 $ A $ 的示数是 $ 0.5 \, A $。求：
(1)电源电压；
(2)电阻 $ R_2 $ 的阻值。

答案


(1)6V；
(2)20Ω。

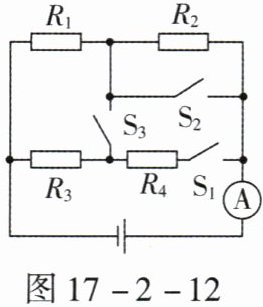

8. (2023,天津)如图 17 - 2 - 12 所示的电路,电源电压为 $ 5 \, V $,四个定值电阻的阻值均为 $ 5 \, \Omega $。请完成下列任务：
(1)画出开关均断开时的等效电路图(只画出电路中工作电阻的连接方式)；
(2)当开关均闭合时,求电流表的示数。

答案


(1)如图答17 - 2 - 1所示；
(2)2A。
