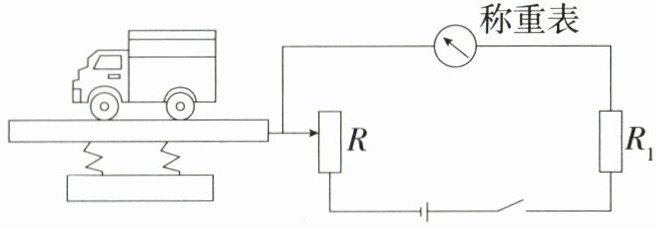

1. 跨学科实践 日常生活「2026 湖南长沙明德教育集团期中，★☆」某同学设计的计重秤的原理如图所示，以下说法中正确的是（
A.称重表相当于一个电压表
B.电路中的 $ R_1 $ 是没有作用的
C.车辆越重，称重表的示数越小
D.车辆越重，称重表的示数越大
D
）A.称重表相当于一个电压表
B.电路中的 $ R_1 $ 是没有作用的
C.车辆越重，称重表的示数越小
D.车辆越重，称重表的示数越大
答案
1.D 称重表串联在电路中,为电流表,A错误;如果没有电阻$R_1$,当滑动变阻器接入电路中的阻值为0时,电源会短路,会烧坏电源和电流表,所以$R_1$在电路中具有保护电路的作用,B错误;车辆越重,R连入电路中的阻值越小,电路中的总电阻越小,电路中的电流越大,称重表的示数越大,C错误,D正确。故选D。
解析
【分析】
本题结合计重秤的实际电路，需先明确电路中各元件的连接特点、电表类型，再结合滑动变阻器阻值变化分析电路电流的变化，逐一判断选项的正误。
【解析】
1. 分析选项A：称重表串联在电路中，而电压表需并联在被测电路两端，电流表应串联在电路中，因此称重表相当于电流表，不是电压表，A错误。
2. 分析选项B：若电路中没有$R_1$，当滑动变阻器$R$接入电路的阻值为0时，会造成电源短路，烧坏电源和电流表，因此$R_1$的作用是保护电路，B错误。
3. 分析选项C、D：车辆越重，滑动变阻器$R$的滑片向下移动，接入电路的阻值越小，电路总电阻$R_{总}=R+R_1$；电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，总电阻越小，电路电流$I$越大，因此称重表（电流表）的示数越大，故C错误，D正确。
【答案】
D
【知识点】
欧姆定律、电路保护、电表的使用
【点评】
本题将物理知识与实际应用结合，考查串联电路的分析、欧姆定律的应用，需明确滑动变阻器对电路电流的影响，属于基础电路分析题，难度适中。
【难度系数】
0.6
本题结合计重秤的实际电路，需先明确电路中各元件的连接特点、电表类型，再结合滑动变阻器阻值变化分析电路电流的变化，逐一判断选项的正误。
【解析】
1. 分析选项A：称重表串联在电路中，而电压表需并联在被测电路两端，电流表应串联在电路中，因此称重表相当于电流表，不是电压表，A错误。
2. 分析选项B：若电路中没有$R_1$，当滑动变阻器$R$接入电路的阻值为0时，会造成电源短路，烧坏电源和电流表，因此$R_1$的作用是保护电路，B错误。
3. 分析选项C、D：车辆越重，滑动变阻器$R$的滑片向下移动，接入电路的阻值越小，电路总电阻$R_{总}=R+R_1$；电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，总电阻越小，电路电流$I$越大，因此称重表（电流表）的示数越大，故C错误，D正确。
【答案】
D
【知识点】
欧姆定律、电路保护、电表的使用
【点评】
本题将物理知识与实际应用结合，考查串联电路的分析、欧姆定律的应用，需明确滑动变阻器对电路电流的影响，属于基础电路分析题，难度适中。
【难度系数】
0.6

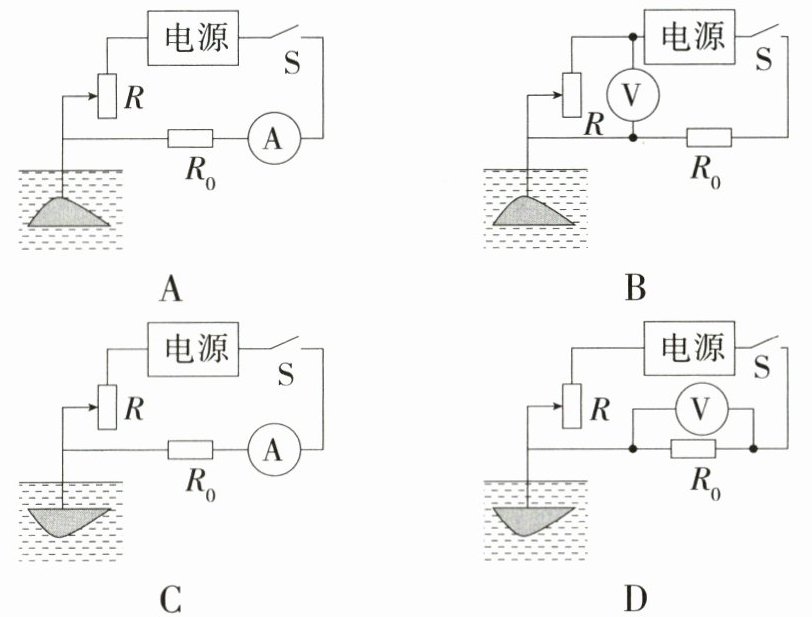

2.「2025四川乐山中考，★★☆」爱思考的小金设计了一个能检测水流速度变化的装置，已知电源电压保持不变，$R_0$是定值电阻，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片上下移动。下列能实现水流速度越大，电表示数越大的电路图是（
A
）答案
2.A A、B中,$R_0$与R串联,探头向上凸起,水流速度越大,探头受到竖直向上的压力差越大,变阻器接入电路中的电阻越小,电路电流越大,即电流表的示数越大,由串联电路的分压规律知,变阻器R两端的电压越小,即电压表的示数越小,故A符合题意,B不符合题意;C、D中,$R_0$与R串联,探头向下凸起,水流速度越大,探头受到竖直向下的压力差越大,变阻器接入电路中的电阻越大,电路总电阻越大,电路电流越小,即电流表的示数越小,由串联电路的分压规律知,变阻器R两端的电压越大,定值电阻$R_0$两端的电压越小,即电压表的示数越小,故C、D不符合题意。故选A。
解析
【分析】
要解决此题，需明确两个核心要点：1. 流体压强与流速的关系：流速越大的位置压强越小，机翼状探头的形状会随水流速度变化产生不同方向的压力差，带动滑动变阻器滑片移动，改变变阻器接入电路的电阻；2. 分析电路的连接方式、电表测量对象，结合欧姆定律和串联电路分压规律，判断水流速度变化时电表示数是否满足“水流速度越大，电表示数越大”的要求。
【解析】
选项A：电路中R与R₀串联，电流表测电路电流。探头为向上凸起的机翼，水流速度越大，探头上方流速大、压强小，下方流速小、压强大，向上的压力差越大，滑片上移，滑动变阻器R接入电阻越小。总电阻R总=R+R₀，电源电压不变，由I=U/R总得电路电流变大，电流表示数变大，符合要求。
选项B：电路结构同A，电压表测R两端电压。水流速度增大时R接入电阻变小，根据串联分压，R两端电压U_R=(R/(R+R₀))U，R变小则U_R变小，电压表示数变小，不符合要求。
选项C：探头向下凸起，水流速度越大，探头受向下的压力差越大，滑片下移，R接入电阻变大，总电阻变大，电路电流变小，电流表示数变小，不符合要求。
选项D：电压表测R₀两端电压，探头向下凸起，水流速度增大时R接入电阻变大，电路电流变小，由U₀=IR₀得R₀两端电压变小，电压表示数变小，不符合要求。
综上，只有选项A符合条件。
【答案】
A
【知识点】
流体压强与流速的关系、欧姆定律、串联电路分压规律
【点评】
本题结合流体压强与电路动态分析，需先通过探头形状判断滑动变阻器电阻变化，再结合电路规律分析电表示数，考查知识的综合应用能力，属于中等难度题。
【难度系数】
0.5
要解决此题，需明确两个核心要点：1. 流体压强与流速的关系：流速越大的位置压强越小，机翼状探头的形状会随水流速度变化产生不同方向的压力差，带动滑动变阻器滑片移动，改变变阻器接入电路的电阻；2. 分析电路的连接方式、电表测量对象，结合欧姆定律和串联电路分压规律，判断水流速度变化时电表示数是否满足“水流速度越大，电表示数越大”的要求。
【解析】
选项A：电路中R与R₀串联，电流表测电路电流。探头为向上凸起的机翼，水流速度越大，探头上方流速大、压强小，下方流速小、压强大，向上的压力差越大，滑片上移，滑动变阻器R接入电阻越小。总电阻R总=R+R₀，电源电压不变，由I=U/R总得电路电流变大，电流表示数变大，符合要求。
选项B：电路结构同A，电压表测R两端电压。水流速度增大时R接入电阻变小，根据串联分压，R两端电压U_R=(R/(R+R₀))U，R变小则U_R变小，电压表示数变小，不符合要求。
选项C：探头向下凸起，水流速度越大，探头受向下的压力差越大，滑片下移，R接入电阻变大，总电阻变大，电路电流变小，电流表示数变小，不符合要求。
选项D：电压表测R₀两端电压，探头向下凸起，水流速度增大时R接入电阻变大，电路电流变小，由U₀=IR₀得R₀两端电压变小，电压表示数变小，不符合要求。
综上，只有选项A符合条件。
【答案】
A
【知识点】
流体压强与流速的关系、欧姆定律、串联电路分压规律
【点评】
本题结合流体压强与电路动态分析，需先通过探头形状判断滑动变阻器电阻变化，再结合电路规律分析电表示数，考查知识的综合应用能力，属于中等难度题。
【难度系数】
0.5
3.「2026广东广州四十一期中，★★☆」实验小组利用如图所示电路进行电学探究实验，灯丝电阻不随温度变化。闭合开关后，下列说法正确的是（
A.向左移动滑动变阻器滑片，灯泡变暗
B.向右移动滑动变阻器滑片，电流表示数变大
C.向右移动滑动变阻器滑片，电压表示数变小
D.向左移动滑动变阻器滑片，电压表与电流表示数之比变小
D
）A.向左移动滑动变阻器滑片，灯泡变暗
B.向右移动滑动变阻器滑片，电流表示数变大
C.向右移动滑动变阻器滑片，电压表示数变小
D.向左移动滑动变阻器滑片，电压表与电流表示数之比变小
答案
3.D 由图可知,该电路为串联电路,电流表测电路电流,电压表测滑动变阻器两端的电压。向左移动变阻器滑片,变阻器接入电路中的电阻变小,电路的总电阻变小,电路电流变大,即电流表的示数变大,由串联电路的分压规律知,滑动变阻器两端的电压变小,即电压表的示数变小,则灯泡两端的电压变大,灯泡变亮,电压表与电流表示数之比变小,故A错误,D正确。向右移动变阻器滑片,变阻器接入电路中的电阻变大,电路的总电阻变大,电路电流变小,即电流表的示数变小,由串联电路的分压规律知,滑动变阻器两端的电压变大,即电压表的示数变大,故B、C错误。故选D。
解析
【分析】
首先明确电路结构：灯泡L与滑动变阻器串联，电流表测量电路中的电流，电压表测量滑动变阻器两端的电压。解题时，先根据滑动变阻器滑片的移动方向判断其接入电阻的变化，再结合欧姆定律分析电路电流的变化以判断灯泡亮度，接着利用串联分压规律分析电压表示数的变化，同时注意电压表与电流表示数的比值等于滑动变阻器接入电阻，据此判断各选项正误。
【解析】
由电路图可知，灯泡L与滑动变阻器串联，电流表测电路电流，电压表测滑动变阻器两端电压。
1. 向左移动滑动变阻器滑片：滑动变阻器接入电阻变小，电路总电阻$ R_{总}=R_L+R_{滑} $变小，电源电压$ U $不变，根据欧姆定律$ I=\frac{U}{R_{总}} $，电路电流变大，电流表示数变大；灯泡实际功率$ P=I^2R_L $，电流变大则功率变大，灯泡变亮，故A错误。
根据串联分压规律$ U_{滑}=\frac{R_{滑}}{R_L+R_{滑}}U $，$ R_{滑} $变小，滑动变阻器两端电压$ U_{滑} $变小，电压表示数变小；电压表与电流表示数之比$ \frac{U_{滑}}{I}=R_{滑} $，$ R_{滑} $变小，该比值变小，故D正确。
2. 向右移动滑动变阻器滑片：滑动变阻器接入电阻变大，电路总电阻变大，电源电压不变，根据欧姆定律，电路电流变小，电流表示数变小，故B错误。
再根据串联分压规律，$ R_{滑} $变大，滑动变阻器两端电压$ U_{滑} $变大，电压表示数变大，故C错误。
综上，正确答案为D。
【答案】
D
【知识点】
串联电路规律、欧姆定律应用、滑动变阻器使用
【点评】
本题是电学动态分析的典型题，需熟练掌握串联电路的电流、电压规律，结合欧姆定律分析滑片移动时电表示数的变化，以及电表示数比值的物理意义，对电路分析能力有一定要求，属于中等难度题型。
【难度系数】
0.5
首先明确电路结构：灯泡L与滑动变阻器串联，电流表测量电路中的电流，电压表测量滑动变阻器两端的电压。解题时，先根据滑动变阻器滑片的移动方向判断其接入电阻的变化，再结合欧姆定律分析电路电流的变化以判断灯泡亮度，接着利用串联分压规律分析电压表示数的变化，同时注意电压表与电流表示数的比值等于滑动变阻器接入电阻，据此判断各选项正误。
【解析】
由电路图可知，灯泡L与滑动变阻器串联，电流表测电路电流，电压表测滑动变阻器两端电压。
1. 向左移动滑动变阻器滑片：滑动变阻器接入电阻变小，电路总电阻$ R_{总}=R_L+R_{滑} $变小，电源电压$ U $不变，根据欧姆定律$ I=\frac{U}{R_{总}} $，电路电流变大，电流表示数变大；灯泡实际功率$ P=I^2R_L $，电流变大则功率变大，灯泡变亮，故A错误。
根据串联分压规律$ U_{滑}=\frac{R_{滑}}{R_L+R_{滑}}U $，$ R_{滑} $变小，滑动变阻器两端电压$ U_{滑} $变小，电压表示数变小；电压表与电流表示数之比$ \frac{U_{滑}}{I}=R_{滑} $，$ R_{滑} $变小，该比值变小，故D正确。
2. 向右移动滑动变阻器滑片：滑动变阻器接入电阻变大，电路总电阻变大，电源电压不变，根据欧姆定律，电路电流变小，电流表示数变小，故B错误。
再根据串联分压规律，$ R_{滑} $变大，滑动变阻器两端电压$ U_{滑} $变大，电压表示数变大，故C错误。
综上，正确答案为D。
【答案】
D
【知识点】
串联电路规律、欧姆定律应用、滑动变阻器使用
【点评】
本题是电学动态分析的典型题，需熟练掌握串联电路的电流、电压规律，结合欧姆定律分析滑片移动时电表示数的变化，以及电表示数比值的物理意义，对电路分析能力有一定要求，属于中等难度题型。
【难度系数】
0.5
