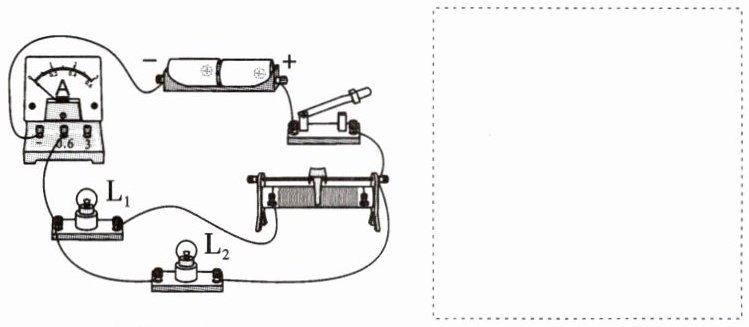

1. 根据电路实物图，画出对应的电路图.

1.

【分析】
要根据实物图画电路图，需先明确各元件的连接关系：实物图中电源、开关、电流表、滑动变阻器、灯泡依次串联，电压表并联在灯泡两端。绘制时，从电源正极出发，按顺序串联各元件，再将电压表并联在灯泡两端，确保元件符号与实物对应，连接方式一致。
【解析】
1. 先画出电源符号，长端为正极、短端为负极；
2. 从电源正极开始，依次串联开关、电流表、滑动变阻器、灯泡，最终回到电源负极；
3. 将电压表并联在灯泡的两端，对应实物中电压表的连接位置，完成电路图绘制。
【答案】

【知识点】
电路图绘制、串联电路连接
【点评】
本题考查实物图转化为电路图的基础技能，需准确识别元件连接方式，是电学入门题型，难度适中。
【难度系数】
0.6

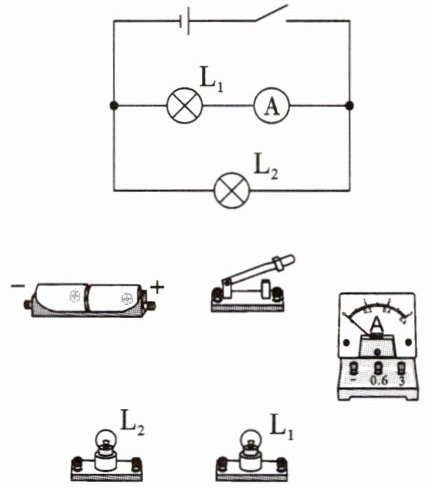

2. 根据图中的实物图，在方框内画出相应的电路图。

2.

【分析】要画出对应的电路图，需先分析实物电路的连接：电流从电源正极出发，经开关、滑动变阻器后分为两条支路，一条支路仅含灯泡L₂，另一条支路含电流表和灯泡L₁，两条支路汇合后回到电源负极，属于并联电路，电流表测L₁支路电流，滑动变阻器在干路。绘制电路图时，需用规定的电路符号，按元件的连接顺序和位置规范画出，确保导线横平竖直，元件符号正确。
【解析】根据实物电路的连接，电路图绘制步骤：1. 画出电源符号；2. 从电源正极开始，依次画出开关、滑动变阻器（位于干路）；3. 滑动变阻器后分为两支：一支画灯泡L₂，另一支画电流表和灯泡L₁；4. 两支汇合后连接到电源负极，完成电路图。
【答案】
【知识点】电路图绘制、并联电路
【点评】本题是基础电路作图题，核心是分析实物电路的串并联关系及元件位置，考查学生对电路连接的理解和电路图的规范绘制能力。
【难度系数】0.6

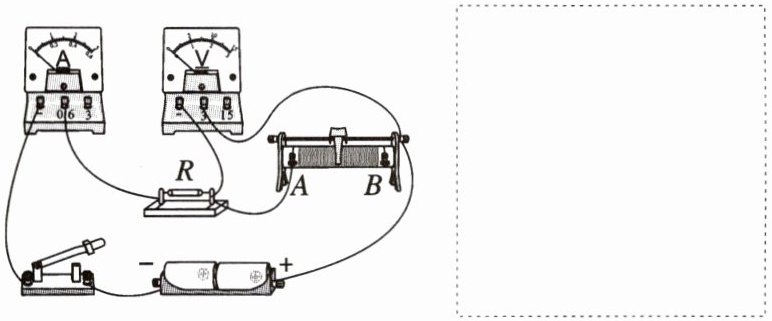

3.根据实物图,在方框中画出电路图.

3. 电路图为电源、开关、电流表、定值电阻R、滑动变阻器依次串联，电压表并联在滑动变阻器两端。

【分析】要画出对应电路图，需先梳理实物图中各元件的连接关系：电流从电源正极出发，依次经过滑动变阻器、定值电阻R、电流表、开关，最终回到电源负极，各元件为串联；电压表并联在滑动变阻器两端，测量滑动变阻器的电压。绘制时，先确定电源符号，再按电流路径依次画出串联的元件，最后将电压表并联在滑动变阻器两端即可。
【解析】1. 先画出电源符号，长线段为正极，短线段为负极；2. 从电源正极开始，依次画出滑动变阻器、定值电阻R、电流表、开关，将这些元件用导线连接成串联电路，形成电流的完整路径；3. 将电压表并联在滑动变阻器的两端，符合电压表“正进负出”的接线原则，完成电路图绘制。
【答案】电路图为电源、开关、电流表、定值电阻R、滑动变阻器依次串联，电压表并联在滑动变阻器两端。
【知识点】电路图绘制；串联电路；电压表的使用
【点评】本题是根据实物图画电路图的基础题，重点考查电路连接方式的识别和电路图的规范绘制，需明确各元件连接顺序与电压表测量对象，难度适中。
【难度系数】0.5

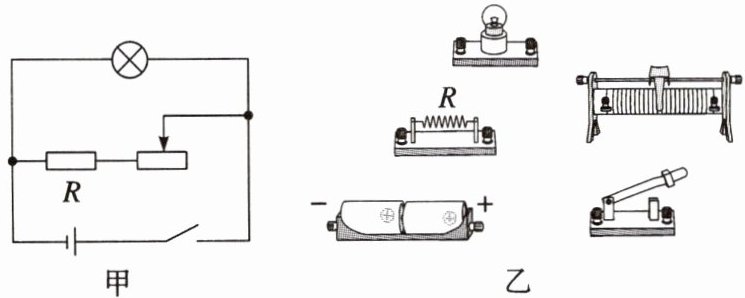

4.根据如图甲所示的电路图，在图乙中用笔画线代替导线连接实物电路.

4.

【分析】首先分析图甲的电路结构：灯泡与定值电阻R和滑动变阻器的串联电路并联，开关在干路，控制整个电路。连接实物时，需遵循电路连接的基本规则，先明确各元件的连接方式，再对应接线，注意滑动变阻器采用“一上一下”接线。
【解析】根据甲图的并联电路结构，连接实物步骤：从电源正极出发，连接开关的一个接线柱，开关的另一个接线柱连接滑动变阻器的一个接线柱；滑动变阻器的另一个接线柱连接定值电阻R的一个接线柱，R的另一个接线柱连接电源负极；同时，将灯泡的两个接线柱分别连接到滑动变阻器与开关之间的节点、R与电源负极之间的节点，使灯泡与R和滑动变阻器的串联电路并联，最终形成完整电路，对应实物连接如图所示。
【答案】
【知识点】实物电路连接、并联电路
【点评】本题考查根据电路图连接实物电路，核心是明确电路的连接方式，属于初中物理基础操作类题目，需注意滑动变阻器的接线规则。
【难度系数】0.6

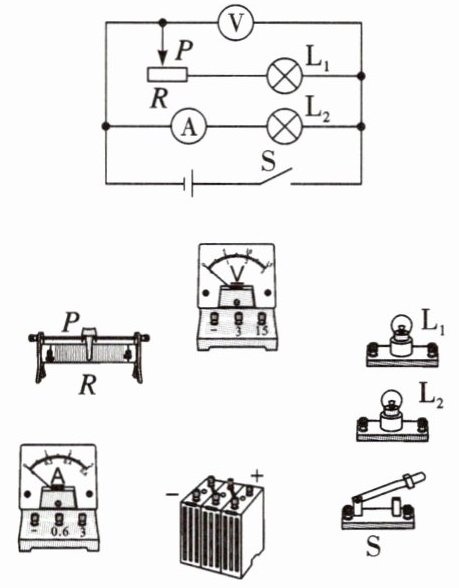

5. 请你根据电路图连接实物图.

5.

【分析】首先分析电路图可知，该电路为并联电路，L₁与L₂并联，电流表测量通过L₁的电流，开关位于干路，控制整个电路。连接实物图时，需遵循电流表“正进负出”的接线规则，选择合适量程（本题选0~0.6A量程），采用“先连支路再并联”的思路：先连接L₁所在支路，再将L₂支路并联到对应节点，确保电路与电路图结构一致。
【解析】1. 确定电路结构：L₁与L₂并联，电流表测L₁电流，开关在干路。2. 连接L₁支路：从电源正极出发，依次连接开关、电流表（接0.6接线柱，电流从正接线柱流入）、L₁，最后回到电源负极，形成L₁的通路。3. 连接L₂支路：将L₂的两个接线柱分别并联在开关与电流表之间的节点、电源负极，使L₂与L₁并联，完成整个电路的连接，连接结果与参考答案一致。
【答案】
【知识点】并联电路连接、电流表使用
【点评】本题为电学基础的实物电路连接题，需准确识别电路图的串并联关系，掌握电流表的正确接线方法，难度适中。
【难度系数】0.6

6.根据电路图,用笔画线代替导线连接实物电路.

6.

【分析】首先分析电路图的结构：滑动变阻器R与灯泡L1串联，该支路与灯泡L2、电流表A的支路并联，电压表V并联在并联电路两端（测电源电压）。连接实物时，需先明确各元件的连接位置，遵循“先串主支路，再并电压表”的思路，同时注意电流表、电压表的正负接线柱，滑动变阻器按“一上一下”接线规则连接。
【解析】连接步骤：1. 从电源正极出发，连接开关S，开关另一端分为两条支路：第一条支路连接L2的一个接线柱，L2另一接线柱接电流表正接线柱，电流表负接线柱接电源负极，完成L2支路；2. 第二条支路连接滑动变阻器的一个上接线柱和一个下接线柱（一上一下），滑动变阻器另一接线柱接L1的一个接线柱，L1另一接线柱接电源负极，完成R与L1的支路；3. 将电压表并联在并联电路两端，电压表正接线柱接靠近电源正极的一端，负接线柱接靠近电源负极的一端，最终连接结果与参考答案一致。
【答案】
【知识点】实物电路连接、并联电路、电表使用
【点评】本题考查根据电路图连接实物电路，需明确电路连接方式，掌握电流表、电压表的使用规则及滑动变阻器的接线方法，是初中电学基础题型，侧重考查学生的电路分析与动手连接能力。
【难度系数】0.6

7.按要求用笔画线代替导线连接电路：

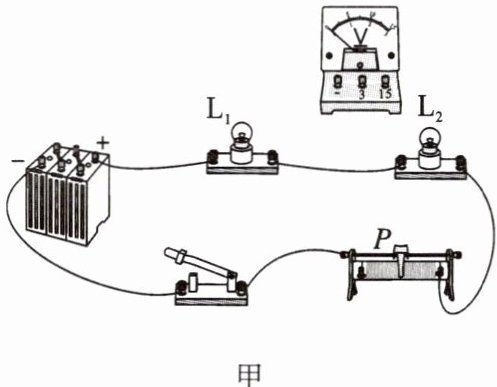

(1)将图甲中两灯泡串联，电压表测量$\mathrm{L}_2$两端的电压.

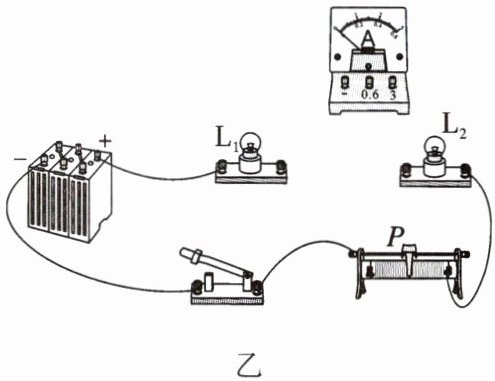

(2)将图乙中两灯泡并联，电流表测量通过$\mathrm{L}_2$的电流，滑动变阻器控制两灯的亮度.

7.(1)
(2)

【分析】
要完成电路连接，需明确串并联电路的特点，以及电压表、电流表、滑动变阻器的使用规则：
1. 图甲要求两灯串联，电流只有一条路径，需依次经过各元件；电压表测L₂两端电压，需并联在L₂两端，且电流从电压表正接线柱流入、负接线柱流出。
2. 图乙要求两灯并联，电流有两条独立路径；电流表测L₂电流，需与L₂串联，且正负接线柱正确；滑动变阻器控制两灯亮度，需接在干路中，通过改变总电阻调节电路电流。
【解析】
(1) 连接图甲：
① 串联电路：从电源正极出发，导线连接L₁左端，L₁右端接L₂左端，L₂右端接滑动变阻器，滑动变阻器接开关，开关接电源负极，形成单一电流路径；
② 电压表：将电压表并联在L₂两端，正接线柱接L₂右端，负接线柱接L₂左端，确保测量对象正确且接线柱正负无误。
(2) 连接图乙：
① 并联电路：电源正极分两路，一路接L₁左端，另一路经电流表接L₂左端，L₁右端与L₂右端相连，形成两条独立电流路径；
② 电流表：电流表与L₂串联，电流从正接线柱流入、负接线柱流出；
③ 滑动变阻器：接在干路中，连接开关后接电源负极，确保滑动变阻器可同时控制两灯亮度。
【答案】
7.(1)
(2)
【知识点】
串并联电路连接、电表使用、滑动变阻器使用
【点评】
本题考查电学基础电路的连接，需掌握串并联电路特点及元件使用规则，是电学核心基础操作题，注重对电路逻辑的应用。
【难度系数】
0.5
