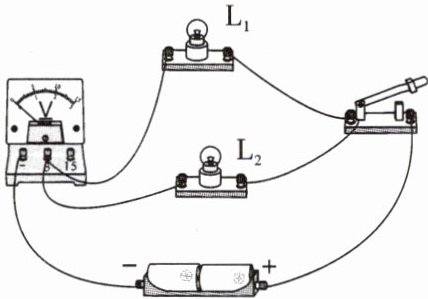

8. 在探究“串联电路电压的规律”实验中，要用电压表测灯$\mathrm{L}_2$两端的电压，连接的电路如图所示.图中只有一根导线连错了,请在连错的导线上画“×”,并画出正确的连线.
答案
8.
解析
【分析】
要测$\mathrm{L}_2$两端电压，电压表需并联在$\mathrm{L}_2$两端，且电流从电压表正接线柱流入、负接线柱流出。先梳理原电路的连接，找到错误导线，再修正：原电路中存在一根导线连接错误，需先标记错误导线，再调整连线，使电压表符合测量要求。
【解析】
1. 标记错误导线：观察原电路，连接$\mathrm{L}_2$右端与开关的导线是错误的，在该导线上画“×”。
2. 正确连线：将电压表并联在$\mathrm{L}_2$两端，电流从电压表正接线柱流入、负接线柱流出，因此将$\mathrm{L}_2$的右端连接到电压表的正接线柱，$\mathrm{L}_2$的左端连接到电压表的负接线柱，修正后电压表即可准确测量$\mathrm{L}_2$两端电压。
【答案】
【知识点】
电压表使用、串联电路电压规律
【点评】
本题考查电压表的正确使用，需掌握电压表并联在被测用电器两端且正负接线柱接反的规则，是串联电路电压探究的基础题型。
【难度系数】
0.6
要测$\mathrm{L}_2$两端电压，电压表需并联在$\mathrm{L}_2$两端，且电流从电压表正接线柱流入、负接线柱流出。先梳理原电路的连接，找到错误导线，再修正：原电路中存在一根导线连接错误，需先标记错误导线，再调整连线，使电压表符合测量要求。
【解析】
1. 标记错误导线：观察原电路，连接$\mathrm{L}_2$右端与开关的导线是错误的，在该导线上画“×”。
2. 正确连线：将电压表并联在$\mathrm{L}_2$两端，电流从电压表正接线柱流入、负接线柱流出，因此将$\mathrm{L}_2$的右端连接到电压表的正接线柱，$\mathrm{L}_2$的左端连接到电压表的负接线柱，修正后电压表即可准确测量$\mathrm{L}_2$两端电压。
【答案】
【知识点】
电压表使用、串联电路电压规律
【点评】
本题考查电压表的正确使用，需掌握电压表并联在被测用电器两端且正负接线柱接反的规则，是串联电路电压探究的基础题型。
【难度系数】
0.6

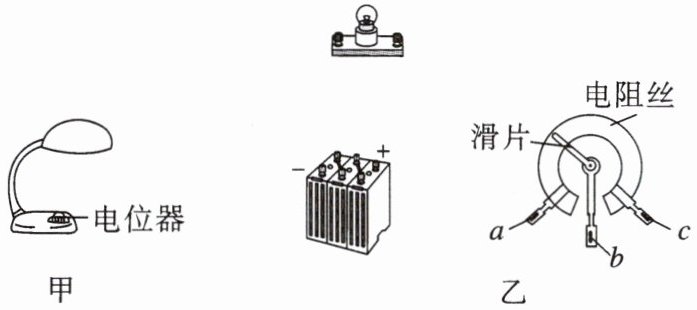

9. 如图甲是生活中常见的亮度可调的台灯，顺时针旋动调光的电位器旋钮灯会变亮，如图乙是模拟台灯的工作电路图，a、b、c为电位器的接线柱.请你用笔画线代替导线连接此工作电路图.
答案
9.
解析
【分析】要实现顺时针旋动电位器旋钮时灯变亮，需电路中电流增大，即电位器接入电路的电阻减小。电位器通过改变接入电路的电阻丝长度改变电阻，因此选择接线柱b和c接入电路：顺时针旋动滑片时，接入的电阻丝长度变短，电阻变小，电流变大，灯变亮。连接时需将电源、电位器、灯泡串联，形成完整电流回路。
【解析】连接步骤：1. 用导线将电源正极与电位器的c接线柱连接；2. 用导线将电位器的b接线柱与灯泡的一个接线柱连接；3. 用导线将灯泡的另一个接线柱与电源负极连接，形成串联电路，满足题目要求。
【答案】
【知识点】滑动变阻器的应用、电路的串联连接
【点评】本题结合实际台灯调光原理，考查滑动变阻器工作原理及电路连接，需根据灯的亮度变化判断电阻变化，确定接线柱，属于基础应用类题目。
【难度系数】0.5
【解析】连接步骤：1. 用导线将电源正极与电位器的c接线柱连接；2. 用导线将电位器的b接线柱与灯泡的一个接线柱连接；3. 用导线将灯泡的另一个接线柱与电源负极连接，形成串联电路，满足题目要求。
【答案】
【知识点】滑动变阻器的应用、电路的串联连接
【点评】本题结合实际台灯调光原理，考查滑动变阻器工作原理及电路连接，需根据灯的亮度变化判断电阻变化，确定接线柱，属于基础应用类题目。
【难度系数】0.5

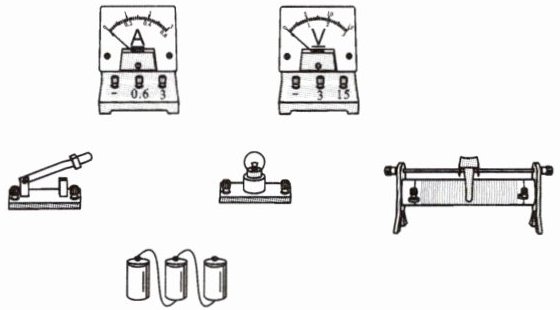

10.如图所示，要求用滑动变阻器调节小灯泡的亮度，电流表测量电路中的电流(约0.5 A)，电压表测量灯泡两端的电压(约2.5 V)，滑动变阻器向左滑动时灯变亮，按要求连接好实物图，并画出电路图.
答案
10.
解析
【分析】
首先明确题目要求：滑动变阻器调节小灯泡亮度，电流表测电路电流（约0.5A），电压表测灯泡电压（约2.5V），滑动变阻器左滑时灯变亮（即接入电阻变小）。解题思路：①选电表量程：电流表选0~0.6A（适配约0.5A的电流），电压表选0~3V（适配约2.5V的电压）；②滑动变阻器接法：左滑灯变亮→接入电阻减小，故接左下接线柱+任意上接线柱；③实物连接：按电流路径串联主电路，电表需正进负出，电压表并联在灯泡两端；④电路图：用标准元件符号对应绘制。
【解析】
1. 量程确定：电流表选0~0.6A量程，电压表选0~3V量程；
2. 滑动变阻器接线：将滑动变阻器的左下接线柱和任意一个上接线柱接入电路，保证左滑时接入电阻减小；
3. 实物连接：从电源正极出发，依次连接滑动变阻器（下左、上接线柱）、小灯泡、电流表（正接线柱接小灯泡侧，负接线柱接开关侧）、开关，回到电源负极；电压表并联在小灯泡两端，正接线柱接灯泡高电位端，负接线柱接低电位端，选用0~3V量程；
4. 电路图绘制：用电源、开关、滑动变阻器、灯泡、电流表串联，电压表并联在灯泡两端，标注对应元件。
【答案】
【知识点】
滑动变阻器使用、电表使用、电路图绘制
【点评】
本题为电学基础实验题，考查实物电路连接与电路图绘制，核心是电表量程选择、滑动变阻器接法，需掌握电学元件连接规则，是中考常考题型。
【难度系数】
0.6
首先明确题目要求：滑动变阻器调节小灯泡亮度，电流表测电路电流（约0.5A），电压表测灯泡电压（约2.5V），滑动变阻器左滑时灯变亮（即接入电阻变小）。解题思路：①选电表量程：电流表选0~0.6A（适配约0.5A的电流），电压表选0~3V（适配约2.5V的电压）；②滑动变阻器接法：左滑灯变亮→接入电阻减小，故接左下接线柱+任意上接线柱；③实物连接：按电流路径串联主电路，电表需正进负出，电压表并联在灯泡两端；④电路图：用标准元件符号对应绘制。
【解析】
1. 量程确定：电流表选0~0.6A量程，电压表选0~3V量程；
2. 滑动变阻器接线：将滑动变阻器的左下接线柱和任意一个上接线柱接入电路，保证左滑时接入电阻减小；
3. 实物连接：从电源正极出发，依次连接滑动变阻器（下左、上接线柱）、小灯泡、电流表（正接线柱接小灯泡侧，负接线柱接开关侧）、开关，回到电源负极；电压表并联在小灯泡两端，正接线柱接灯泡高电位端，负接线柱接低电位端，选用0~3V量程；
4. 电路图绘制：用电源、开关、滑动变阻器、灯泡、电流表串联，电压表并联在灯泡两端，标注对应元件。
【答案】
【知识点】
滑动变阻器使用、电表使用、电路图绘制
【点评】
本题为电学基础实验题，考查实物电路连接与电路图绘制，核心是电表量程选择、滑动变阻器接法，需掌握电学元件连接规则，是中考常考题型。
【难度系数】
0.6
11.连接实物图并在虚线框内画出对应的电路图,要求:
①用滑动变阻器来调节灯泡$\mathrm{L}_1$的亮度,并且当滑片$P$向左移动时,灯泡$\mathrm{L}_1$变亮;
②$\mathrm{L}_1$与$\mathrm{L}_2$互不影响;
③开关控制整个电路.
①用滑动变阻器来调节灯泡$\mathrm{L}_1$的亮度,并且当滑片$P$向左移动时,灯泡$\mathrm{L}_1$变亮;
②$\mathrm{L}_1$与$\mathrm{L}_2$互不影响;
③开关控制整个电路.
答案
11.
解析
【分析】
要解决此题，需按题目要求逐步推导电路结构：首先，根据“L₁与L₂互不影响”，确定两灯为并联；根据“开关控制整个电路”，确定开关接在干路；根据“滑动变阻器调节L₁亮度，滑片P左移时L₁变亮”，确定滑动变阻器与L₁串联，且接入电路的电阻需随滑片左移而减小，因此滑动变阻器应接下接线柱A，上接线柱（C或D），这样滑片左移时接入的电阻丝变短，电阻变小，电流变大，L₁变亮。连接时先完成干路和L₁支路，再并联L₂支路，最后画出对应电路图。
【解析】
1. 确定电路结构：L₁与L₂并联，开关在干路，滑动变阻器与L₁串联；
2. 滑动变阻器接线：选下接线柱A，上接线柱C（或D），保证滑片左移时接入电阻减小；
3. 实物连接：从电源正极出发，依次连接开关、滑动变阻器（A接电源侧，C接L₁）、L₁，回到电源负极；将L₂两端并联在电源正、负极两端；
4. 电路图绘制：对应实物，画出并联电路图，干路含电源、开关，两条支路分别为“滑动变阻器+L₁”和“L₂”。
【答案】
11.
【知识点】
并联电路、滑动变阻器、电路图
【点评】
本题考查电路连接与电路图绘制，结合并联电路特点、滑动变阻器使用规则分析，是电学基础题型，侧重电路逻辑的理解。
【难度系数】
0.6
要解决此题，需按题目要求逐步推导电路结构：首先，根据“L₁与L₂互不影响”，确定两灯为并联；根据“开关控制整个电路”，确定开关接在干路；根据“滑动变阻器调节L₁亮度，滑片P左移时L₁变亮”，确定滑动变阻器与L₁串联，且接入电路的电阻需随滑片左移而减小，因此滑动变阻器应接下接线柱A，上接线柱（C或D），这样滑片左移时接入的电阻丝变短，电阻变小，电流变大，L₁变亮。连接时先完成干路和L₁支路，再并联L₂支路，最后画出对应电路图。
【解析】
1. 确定电路结构：L₁与L₂并联，开关在干路，滑动变阻器与L₁串联；
2. 滑动变阻器接线：选下接线柱A，上接线柱C（或D），保证滑片左移时接入电阻减小；
3. 实物连接：从电源正极出发，依次连接开关、滑动变阻器（A接电源侧，C接L₁）、L₁，回到电源负极；将L₂两端并联在电源正、负极两端；
4. 电路图绘制：对应实物，画出并联电路图，干路含电源、开关，两条支路分别为“滑动变阻器+L₁”和“L₂”。
【答案】
11.
【知识点】
并联电路、滑动变阻器、电路图
【点评】
本题考查电路连接与电路图绘制，结合并联电路特点、滑动变阻器使用规则分析，是电学基础题型，侧重电路逻辑的理解。
【难度系数】
0.6

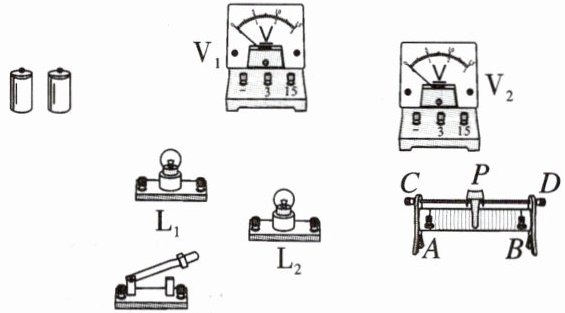

12.按要求画出电路图,并连接实物图,要求:灯泡L₁、L₂串联,电压表V₁测灯泡L₁两端的电压,电压表V₂测灯泡L₁、L₂的总电压,滑动变阻器控制通过灯L₁和L₂的电流,且滑动变阻器滑片向右移动时,灯泡变亮.
答案
12.
、
解析
【分析】
要解决本题，需紧扣题目要求：灯泡L₁、L₂串联，电压表V₁测L₁两端电压，V₂测L₁和L₂的总电压，滑动变阻器滑片右移时灯泡变亮（即滑动变阻器接入电路的电阻变小）。首先明确串联电路的电流路径，再根据电压表的使用规则确定其并联位置，最后结合滑动变阻器的变阻规律确定接线柱，逐步完成电路图和实物图的连接。
【解析】
1. 电路图绘制：
按“电源→开关→滑动变阻器→L₂→L₁→电源”的顺序，画出串联电路的核心结构；
将电压表V₁并联在L₁两端，对应测量L₁的电压；
将电压表V₂并联在L₁和L₂的两端（即电源两端），对应测量总电压。
2. 实物连接：
电流路径：电源正极→开关→滑动变阻器右下接线柱→滑动变阻器左上接线柱→L₂→L₁→电源负极；
电压表V₁并联在L₁两端，V₂并联在L₁和L₂两端，确保电流从电压表正接线柱流入、负接线柱流出。
【答案】
12.、
【知识点】
串联电路、电压表使用、滑动变阻器
【点评】
本题考查串联电路的连接规则、电压表和滑动变阻器的正确使用，是电学基础题型，需掌握电路连接的基本逻辑，明确各元件的作用及使用要求。
【难度系数】
0.6
要解决本题，需紧扣题目要求：灯泡L₁、L₂串联，电压表V₁测L₁两端电压，V₂测L₁和L₂的总电压，滑动变阻器滑片右移时灯泡变亮（即滑动变阻器接入电路的电阻变小）。首先明确串联电路的电流路径，再根据电压表的使用规则确定其并联位置，最后结合滑动变阻器的变阻规律确定接线柱，逐步完成电路图和实物图的连接。
【解析】
1. 电路图绘制：
按“电源→开关→滑动变阻器→L₂→L₁→电源”的顺序，画出串联电路的核心结构；
将电压表V₁并联在L₁两端，对应测量L₁的电压；
将电压表V₂并联在L₁和L₂的两端（即电源两端），对应测量总电压。
2. 实物连接：
电流路径：电源正极→开关→滑动变阻器右下接线柱→滑动变阻器左上接线柱→L₂→L₁→电源负极；
电压表V₁并联在L₁两端，V₂并联在L₁和L₂两端，确保电流从电压表正接线柱流入、负接线柱流出。
【答案】
12.
、【知识点】
串联电路、电压表使用、滑动变阻器
【点评】
本题考查串联电路的连接规则、电压表和滑动变阻器的正确使用，是电学基础题型，需掌握电路连接的基本逻辑，明确各元件的作用及使用要求。
【难度系数】
0.6
