12.(眉山中考)小龙同学用伏安法测量一个定值电阻的电阻$R_x$，进行了如下实验。

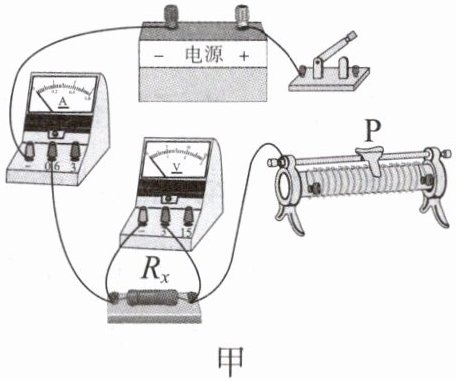

(1)用笔画线表示导线，将图甲中电路连接完整。要求滑片P向右移动时，电路中的电流变大。

(2)连接电路过程中，开关处于状态。
(3)闭合开关后，发现电压表的示数约为电源电压，移动滑片P，电压表示数无明显变化，电流表示数为0。造成该故障的原因是。

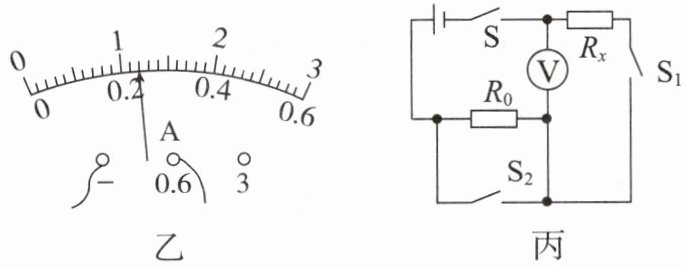

(4)排除故障后闭合开关，移动滑片P，电压表示数为2.4 V时，电流表示数如图乙所示，待测定值电阻的电阻为Ω。

(5)实验中，改变滑片P的位置，并记录相应数据，多次测量求$R_x$的平均值是为了。
(6)在缺少电流表时，小龙选用电阻为$R_0$的定值电阻设计了如图丙所示电路，并完成实验。过程如下：
①闭合S和$S_1$，电压表的示数为$U_1$；
②再闭合$S_2$，电压表的示数为$U_2$；
③$R_x =$（用字母$U_1$、$U_2$和$R_0$表示）。

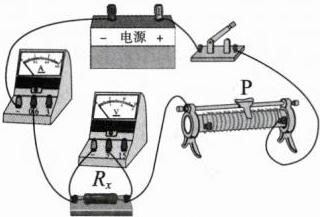

12.(1)
(2)断开
(3)电阻为$R_x$的定值电阻断路
(4)10
(5)减小误差
(6)$\frac{U_1}{U_2-U_1}R_0$

四、信息阅读题
13.阅读材料，回答问题。
照度与光敏电阻

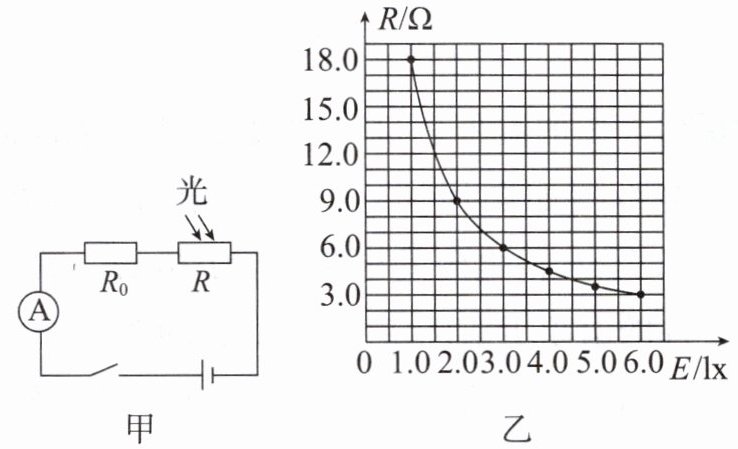

物理学中用光照度（简称照度，符号为$E$）描述物体被照亮的程度，光越强，照度越大，照度的单位为勒克斯（$\mathrm{lx}$）。光敏电阻的电阻随着光的强弱而改变。将电压恒为$6\ \mathrm{V}$的电源、电阻$R_0$为$9\ \Omega$的定值电阻、电阻为$R$的光敏电阻接入图甲所示电路中，测得光敏电阻的电阻$R$与照度间的关系如图乙所示。

(1)根据图乙的图像可知，光敏电阻的电阻$R$与照度成（选填“正比”或“反比”）关系。当照度为$E_1$时，光敏电阻的电阻为$R_1$；当照度为$E_2$时，光敏电阻的电阻为$R_2$，那么它们之间的关系为$R_1:R_2=$（用$E_1$、$E_2$表示）。
(2)当照度为$6\ \mathrm{lx}$时，电流表的示数为$\mathrm{A}$。
(3)请在图甲中加画上电压表，要求实现：光越强，电压表的示数越大。
(4)实验过程中，如果电流表的示数为$0.4\ \mathrm{A}$，那么电压表的示数为$\mathrm{V}$，此时的照度为$\mathrm{lx}$。

13.(1)反比 $E_2:E_1$
(2)0.5
(3)
(4)3.6 3.0
