8.(临沂中考)闭合如图甲所示电路的开关，将滑动变阻器的滑片由最右端移到最左端的过程中，电压表与电流表的示数变化的图像如图乙所示。定值电阻的电阻$R_0$为Ω，电源电压为V。

8.3 1.5

9.如图所示的电路中，$R_1:R_2=1:2$，当开关S闭合，甲、乙两表均为电压表时，两电压表示数之比为；当开关S断开，甲、乙两表均为电流表时，两电流表示数之比为。

9.3:2 1:3

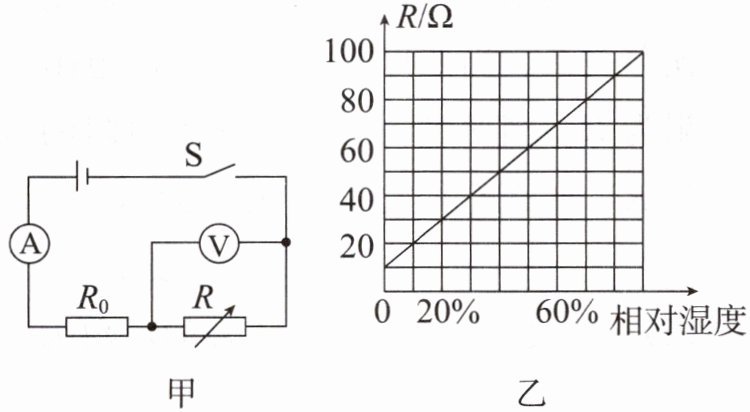

10.超声波加湿器内部的湿度监测装置的简化电路图如图甲所示。已知电源电压恒为12 V，定值电阻的电阻$R_0$为30 Ω。敏感元件的电阻$R$随相对湿度变化的关系如图乙所示。电压表的示数为9 V时，电流表的示数为A；电流表的示数为0.24 A时，空气中的相对湿度为%。

10.0.1 10

三、实验探究题
11.在探究电压一定时电流与电阻的关系的实验中，小明使用电阻为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω的定值电阻各一个，电压为6 V的电源等器材进行探究。

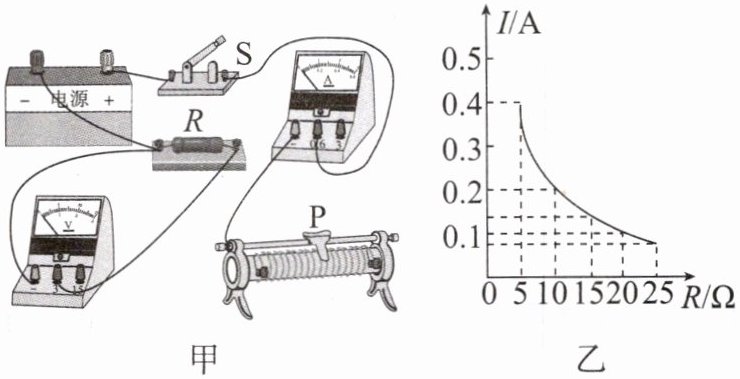

(1)请用笔画线表示导线将图甲所示电路连接完整。要求:滑片P向右移动时电路中电流变大。
(2)正确连接电路并规范操作后,闭合开关,两电表均无示数。为了检查电路故障,小华将一电压表接在滑动变阻器两端时无示数,将电压表接在开关两端时有示数,则电路的故障是(选填字母)。
A. 开关断路
B. 滑动变阻器断路
C. 定值电阻断路
(3)图乙是排除故障后根据测得的实验数据绘制的电流I随电阻R变化的图像,由图像可知定值电阻两端的电压为V;当5 Ω的定值电阻更换为10 Ω的时,闭合开关后,应该将滑动变阻器的滑片P向(选填“左”或“右”)端滑动;要完成该实验,滑动变阻器的最大电阻至少是Ω。该实验中得到的结论为:当一定时,导体中的电流与导体的电阻成。

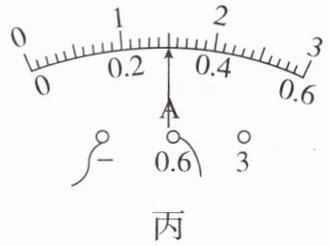

(4)同组的珊珊同学用未知电阻的电阻器替换电阻为R的定值电阻,移动滑动变阻器的滑片P至某一位置时,电压表示数为1.5 V,电流表的示数如图丙所示,此时电流为A,该电阻器的电阻为Ω。

11.(1)
(2)A
(3)2 左 50 导体两端的电压 反比
(4)0.30 5
