任务一 电路设计
1.现有6 V电源1个、灯泡1只、变阻器1个、开关1个，请在方框中设计出该简易台灯的电路原理图。

1. 如图所示。

【分析】
设计简易台灯电路，需满足形成完整电路且能调节灯泡亮度的要求。因此要将电源、开关、灯泡、滑动变阻器串联，滑动变阻器与灯泡串联时，改变自身接入电阻可调整电路电流，从而改变灯泡亮度，开关串联在电路中控制整个电路通断，电源提供电能，以此实现简易台灯的功能。
【解析】
简易台灯的电路为串联电路，连接步骤：从电源正极出发，依次连接开关、灯泡、滑动变阻器，最后回到电源负极，形成闭合回路。闭合开关后，电流沿唯一路径流动，滑动变阻器通过改变接入电路的电阻大小，调节电路电流，进而改变灯泡亮度，符合台灯的设计需求。
【答案】
电源、开关、灯泡、滑动变阻器依次串联的电路原理图
【知识点】
串联电路、滑动变阻器应用、电路设计
【点评】
本题是基础电路设计题，结合台灯调光功能考查串联电路连接，重点在于理解滑动变阻器的调光原理，属于初中物理电路部分的基础题型，难度适中。
【难度系数】
0.6

2.小点利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图所示。闭合开关，改变鳄鱼夹M、N之间的距离，发现灯泡亮度会发生变化，鳄鱼夹与铅笔芯组合在一起相当于一个，它是通过改变连入电路的铅笔芯的来改变电路中的电阻。

2. 滑动变阻器；长度

【分析】首先观察装置，铅笔芯是导体，鳄鱼夹M、N之间的铅笔芯接入电路，移动鳄鱼夹时，会改变接入电路的铅笔芯的长度；而滑动变阻器的工作原理是通过改变接入电路中电阻丝的长度来改变电阻，进而改变电路电流，影响用电器的工作状态，结合这一原理即可判断该装置的作用和改变电阻的因素。
【解析】闭合开关后，移动鳄鱼夹M、N，改变了接入电路的铅笔芯的长度，从而改变电路中的电阻，使电路电流变化，灯泡亮度随之改变。这种通过改变接入电路中导体长度来改变电阻的装置，相当于滑动变阻器，它是通过改变连入电路的铅笔芯的长度来改变电路中的电阻。
【答案】滑动变阻器；长度
【知识点】滑动变阻器；影响电阻的因素
【点评】本题结合简易调光灯的实际装置，考查滑动变阻器的原理与应用，属于基础概念题，需要学生将物理概念与实际装置对应理解，难度较低。
【难度系数】0.7

任务三 项目制作——制作二

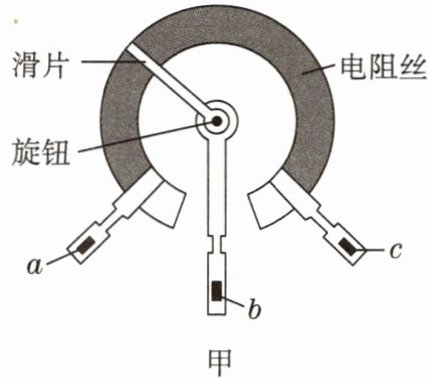

3.(1)如图甲所示的是小点同学设计另一种简易调光灯时所选择的变阻器——电位器。关于电位器上电阻丝的材料的选择，小点查询了不同材料的导电性能，发现铜的导电性能大于镍铬合金的导电性能，则应该选用(填“铜丝”或“镍铬合金丝”)。

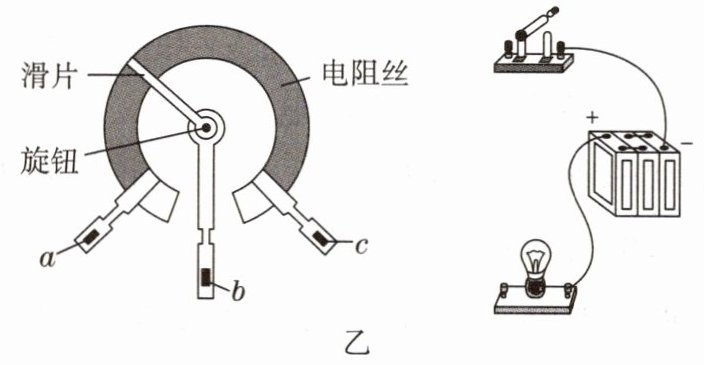

(2)请用笔画线代替导线，连接图乙中的实物电路。要求:顺时针旋转旋钮时灯泡变亮。

3.(1)镍铬合金丝
(2)如图所示。

【分析】
首先分析第(1)问：电位器依靠改变接入电路的电阻丝长度调节电阻，需选用电阻率大的材料，这样相同长度下电阻变化更显著，调节效果好。铜导电性能好但电阻率小，镍铬合金电阻率大，因此选镍铬合金丝。
然后分析第(2)问：顺时针旋转旋钮时灯泡变亮，说明电路电流变大，电位器接入电阻变小，需接入使滑片顺时针转时电阻丝长度变短的接线柱，即b、c接线柱，将其与开关、灯泡串联即可。
【解析】
(1) 电位器的电阻丝需要电阻率较大的材料，才能在滑片移动时产生明显的电阻变化，从而有效调节电路电流。铜的电阻率远小于镍铬合金，因此应选用镍铬合金丝。
(2) 顺时针旋转旋钮时灯泡变亮，意味着电路中电流增大，电位器接入电路的电阻需减小。观察电位器结构，当接入b、c接线柱时，顺时针旋转滑片，接入电路的电阻丝长度变短，电阻减小，电流增大，灯泡变亮。因此将电位器的b、c接线柱接入电路，与开关、灯泡串联即可。
【答案】
(1) 镍铬合金丝；(2) 如图所示。
【知识点】
变阻器的原理、电阻的影响因素、电路连接
【点评】
本题结合电位器的实际应用，考查电阻特性和电路动态分析，需理解电位器的工作原理，难度适中，注重知识的实际应用。
【难度系数】
0.5
