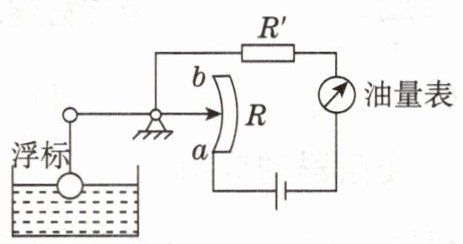

9.如图所示的是自动测量油箱油量的装置图。其中$R'$是定值电阻，$R$是弧形变阻器，它的金属滑片是杠杆的一端，油量表是由
电流
表改装而成的，油量越少，变阻器连入电路的电阻越大
（填“大”或“小”）。答案
9.电流；大
解析
【分析】
要确定油量表的类型，需根据电表的连接方式判断：电流表串联在电路中，电压表并联在电路中，图中油量表串联在电路里，因此是电流表改装。再分析变阻器电阻变化：油量越少，浮标位置越低，通过杠杆带动滑片向b端移动，变阻器接入电路的电阻丝长度变长，连入电路的电阻越大。
【解析】
1. 判断油量表类型：观察电路连接，油量表串联在电路中，符合电流表“串联使用”的特点，因此油量表是由电流表改装而成。
2. 分析变阻器电阻：当油量减少时，油箱内浮标下降，通过杠杆的传动，弧形变阻器R的金属滑片向b端移动，变阻器接入电路的电阻丝长度增加，所以连入电路的电阻越大。
【答案】
电流；大
【知识点】
电流表使用；滑动变阻器应用
【点评】
本题结合实际油量测量装置，考查电表类型判断和滑动变阻器电阻变化分析，需结合杠杆运动与电路连接特点解题，属于基础应用类题目。
【难度系数】
0.5
要确定油量表的类型，需根据电表的连接方式判断：电流表串联在电路中，电压表并联在电路中，图中油量表串联在电路里，因此是电流表改装。再分析变阻器电阻变化：油量越少，浮标位置越低，通过杠杆带动滑片向b端移动，变阻器接入电路的电阻丝长度变长，连入电路的电阻越大。
【解析】
1. 判断油量表类型：观察电路连接，油量表串联在电路中，符合电流表“串联使用”的特点，因此油量表是由电流表改装而成。
2. 分析变阻器电阻：当油量减少时，油箱内浮标下降，通过杠杆的传动，弧形变阻器R的金属滑片向b端移动，变阻器接入电路的电阻丝长度增加，所以连入电路的电阻越大。
【答案】
电流；大
【知识点】
电流表使用；滑动变阻器应用
【点评】
本题结合实际油量测量装置，考查电表类型判断和滑动变阻器电阻变化分析，需结合杠杆运动与电路连接特点解题，属于基础应用类题目。
【难度系数】
0.5

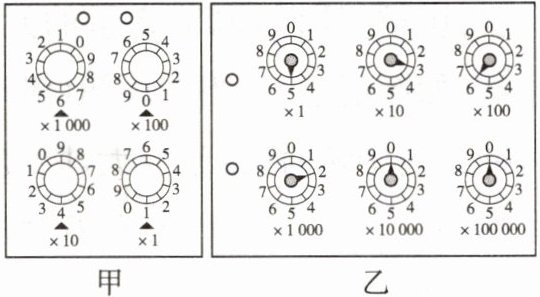

10. [2026北京模拟改编] 图甲为一种旋转式电阻箱，各旋盘对应的指示点的示数乘面板上标记的倍数，然后加在一起，就是接入电路的阻值。图甲所示电阻箱的示数为
6 041
Ω，图乙所示电阻箱的示数为2 635
Ω。答案
10.6 041；2 635
解析
【分析】
电阻箱的读数规则是：每个旋盘对应的数字乘以其标注的倍数，将所有旋盘的计算结果相加，即为接入电路的阻值。解题时需分别读取甲、乙两图中每个旋盘的数字，再对应倍数计算求和。
【解析】
1. 图甲电阻箱的读数：
×1000旋盘：数字为6，贡献为 $6 × 1000 = 6000\ \Omega$；
×100旋盘：数字为0，贡献为 $0 × 100 = 0\ \Omega$；
×10旋盘：数字为4，贡献为 $4 × 10 = 40\ \Omega$；
×1旋盘：数字为1，贡献为 $1 × 1 = 1\ \Omega$；
总和：$6000 + 0 + 40 + 1 = 6041\ \Omega$。
2. 图乙电阻箱的读数：
×100000旋盘：数字为0，贡献为 $0 × 100000 = 0\ \Omega$；
×10000旋盘：数字为0，贡献为 $0 × 10000 = 0\ \Omega$；
×1000旋盘：数字为2，贡献为 $2 × 1000 = 2000\ \Omega$；
×100旋盘：数字为6，贡献为 $6 × 100 = 600\ \Omega$；
×10旋盘：数字为3，贡献为 $3 × 10 = 30\ \Omega$；
×1旋盘：数字为5，贡献为 $5 × 1 = 5\ \Omega$；
总和：$0 + 0 + 2000 + 600 + 30 + 5 = 2635\ \Omega$。
【答案】
6041；2635
【知识点】
电阻箱的读数
【点评】
本题考查电阻箱的读数方法，核心是掌握“数字×倍数求和”的规则，属于基础电学题，难度较低。
【难度系数】
0.8
电阻箱的读数规则是：每个旋盘对应的数字乘以其标注的倍数，将所有旋盘的计算结果相加，即为接入电路的阻值。解题时需分别读取甲、乙两图中每个旋盘的数字，再对应倍数计算求和。
【解析】
1. 图甲电阻箱的读数：
×1000旋盘：数字为6，贡献为 $6 × 1000 = 6000\ \Omega$；
×100旋盘：数字为0，贡献为 $0 × 100 = 0\ \Omega$；
×10旋盘：数字为4，贡献为 $4 × 10 = 40\ \Omega$；
×1旋盘：数字为1，贡献为 $1 × 1 = 1\ \Omega$；
总和：$6000 + 0 + 40 + 1 = 6041\ \Omega$。
2. 图乙电阻箱的读数：
×100000旋盘：数字为0，贡献为 $0 × 100000 = 0\ \Omega$；
×10000旋盘：数字为0，贡献为 $0 × 10000 = 0\ \Omega$；
×1000旋盘：数字为2，贡献为 $2 × 1000 = 2000\ \Omega$；
×100旋盘：数字为6，贡献为 $6 × 100 = 600\ \Omega$；
×10旋盘：数字为3，贡献为 $3 × 10 = 30\ \Omega$；
×1旋盘：数字为5，贡献为 $5 × 1 = 5\ \Omega$；
总和：$0 + 0 + 2000 + 600 + 30 + 5 = 2635\ \Omega$。
【答案】
6041；2635
【知识点】
电阻箱的读数
【点评】
本题考查电阻箱的读数方法，核心是掌握“数字×倍数求和”的规则，属于基础电学题，难度较低。
【难度系数】
0.8
11.某班级组织自制调光小台灯实践活动，设计的电路如图所示，现将制作过程中遇到的情况进行整理，请你和同学们一起分析产生的原因。
(1)小安同学连接好电路，刚闭合开关，灯泡立刻发出耀眼的光：
。
(2)闭合开关后，小点同学发现无论怎样移动滑片，灯一直很亮，原因可能是。
。
(3)小训同学发现无论怎样移动滑片，灯一直很暗，原因可能是。
(4)小明同学发现移动滑片时，灯忽亮忽灭，原因可能是。
50 物理 九年级 全一册 人教版
(1)小安同学连接好电路，刚闭合开关，灯泡立刻发出耀眼的光：
。
(2)闭合开关后，小点同学发现无论怎样移动滑片，灯一直很亮，原因可能是。
。
(3)小训同学发现无论怎样移动滑片，灯一直很暗，原因可能是。
(4)小明同学发现移动滑片时，灯忽亮忽灭，原因可能是。
50 物理 九年级 全一册 人教版
答案
11.(1)闭合开关前，没有将滑动变阻器滑片移至阻值最大处
(2)将滑动变阻器金属杆上的两个接线柱接入电路
(3)将滑动变阻器下面两个接线柱接入电路
(4)滑片处接触不良
(2)将滑动变阻器金属杆上的两个接线柱接入电路
(3)将滑动变阻器下面两个接线柱接入电路
(4)滑片处接触不良
解析
【分析】
要解决这道题，需明确滑动变阻器的工作原理：通过改变接入电路中电阻丝的长度来改变电阻，从而调整电路电流。不同的错误接法会引发不同的电路故障，需结合滑动变阻器的接线规则逐一分析：
(1) 灯泡刚闭合开关就耀眼发光，说明电路电流过大，滑动变阻器接入电阻过小，对应闭合开关前未将滑片调至最大阻值处；
(2) 灯一直很亮，说明滑动变阻器接入电阻始终很小，对应接了滑动变阻器上方的两个接线柱（金属杆），此时电阻几乎为0，移动滑片不改变电阻；
(3) 灯一直很暗，说明滑动变阻器接入电阻始终很大，对应接了滑动变阻器下方的两个接线柱，此时接入全部电阻丝，电阻最大，移动滑片不改变电阻；
(4) 灯忽亮忽灭，说明电路时通时断，对应滑动变阻器滑片处接触不良，导致电路接触不稳定。
【解析】
(1) 闭合开关前，滑动变阻器需调至最大阻值以保护电路，若未调至最大阻值，刚闭合开关时电路总电阻小，电流大，灯泡就会发出耀眼的光；
(2) 滑动变阻器接上方两个接线柱时，接入电路的是电阻可忽略的金属杆，无论滑片如何移动，电路电阻都很小，电流大，因此灯一直很亮；
(3) 滑动变阻器接下方两个接线柱时，接入电路的是全部电阻丝，电阻达到最大值，无论滑片如何移动，电路电阻都很大，电流小，因此灯一直很暗；
(4) 滑动变阻器滑片处接触不良时，电路会出现时断时通的情况，导致电流不稳定，灯泡就会忽亮忽灭。
【答案】
(1) 闭合开关前，没有将滑动变阻器滑片移至阻值最大处
(2) 将滑动变阻器金属杆上的两个接线柱接入电路
(3) 将滑动变阻器下面两个接线柱接入电路
(4) 滑片处接触不良
【知识点】
滑动变阻器的使用、电路故障分析
【点评】
本题围绕滑动变阻器的正确接法，考查了电学实验中常见的电路故障分析，属于电学基础题型，需要学生熟练掌握滑动变阻器的工作原理和不同接线方式对电路的影响。
【难度系数】
0.5
要解决这道题，需明确滑动变阻器的工作原理：通过改变接入电路中电阻丝的长度来改变电阻，从而调整电路电流。不同的错误接法会引发不同的电路故障，需结合滑动变阻器的接线规则逐一分析：
(1) 灯泡刚闭合开关就耀眼发光，说明电路电流过大，滑动变阻器接入电阻过小，对应闭合开关前未将滑片调至最大阻值处；
(2) 灯一直很亮，说明滑动变阻器接入电阻始终很小，对应接了滑动变阻器上方的两个接线柱（金属杆），此时电阻几乎为0，移动滑片不改变电阻；
(3) 灯一直很暗，说明滑动变阻器接入电阻始终很大，对应接了滑动变阻器下方的两个接线柱，此时接入全部电阻丝，电阻最大，移动滑片不改变电阻；
(4) 灯忽亮忽灭，说明电路时通时断，对应滑动变阻器滑片处接触不良，导致电路接触不稳定。
【解析】
(1) 闭合开关前，滑动变阻器需调至最大阻值以保护电路，若未调至最大阻值，刚闭合开关时电路总电阻小，电流大，灯泡就会发出耀眼的光；
(2) 滑动变阻器接上方两个接线柱时，接入电路的是电阻可忽略的金属杆，无论滑片如何移动，电路电阻都很小，电流大，因此灯一直很亮；
(3) 滑动变阻器接下方两个接线柱时，接入电路的是全部电阻丝，电阻达到最大值，无论滑片如何移动，电路电阻都很大，电流小，因此灯一直很暗；
(4) 滑动变阻器滑片处接触不良时，电路会出现时断时通的情况，导致电流不稳定，灯泡就会忽亮忽灭。
【答案】
(1) 闭合开关前，没有将滑动变阻器滑片移至阻值最大处
(2) 将滑动变阻器金属杆上的两个接线柱接入电路
(3) 将滑动变阻器下面两个接线柱接入电路
(4) 滑片处接触不良
【知识点】
滑动变阻器的使用、电路故障分析
【点评】
本题围绕滑动变阻器的正确接法，考查了电学实验中常见的电路故障分析，属于电学基础题型，需要学生熟练掌握滑动变阻器的工作原理和不同接线方式对电路的影响。
【难度系数】
0.5

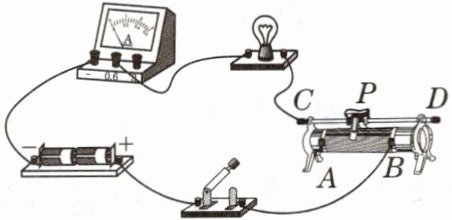

12. [2026安庆期中]如图所示,请用笔画线代替导线将电路连接完整。要求:滑动变阻器的滑片P向右移动时灯泡变亮。
答案
12.解：如图所示。
解析
【分析】要使滑片P向右移动时灯泡变亮，需电路中电流变大，滑动变阻器接入电阻变小，因此滑动变阻器应采用“一上一下”接线，接入的下接线柱需为B端（滑片右移时，靠近B，电阻丝长度变短，电阻减小）。结合已有电路，滑动变阻器A端下接线柱已连接灯泡，只需将滑动变阻器的右上接线柱与开关的接线柱相连，即可完成电路连接。
【解析】连接方法：将滑动变阻器的右上接线柱与开关的右端接线柱用导线连接，使滑动变阻器“一上一下”接入电路。此时滑片P向右移动时，接入电路的电阻丝长度变短，电阻减小，电路电流增大，灯泡变亮，符合题目要求。
【答案】如图所示（对应题目中第二个插图）
【知识点】滑动变阻器的使用、电路连接
【点评】本题考查滑动变阻器的正确接法，需根据滑片移动方向判断电阻变化，是电路连接的基础题型，注重对滑动变阻器工作原理的应用。
【难度系数】0.6
【解析】连接方法：将滑动变阻器的右上接线柱与开关的右端接线柱用导线连接，使滑动变阻器“一上一下”接入电路。此时滑片P向右移动时，接入电路的电阻丝长度变短，电阻减小，电路电流增大，灯泡变亮，符合题目要求。
【答案】如图所示（对应题目中第二个插图）
【知识点】滑动变阻器的使用、电路连接
【点评】本题考查滑动变阻器的正确接法，需根据滑片移动方向判断电阻变化，是电路连接的基础题型，注重对滑动变阻器工作原理的应用。
【难度系数】0.6

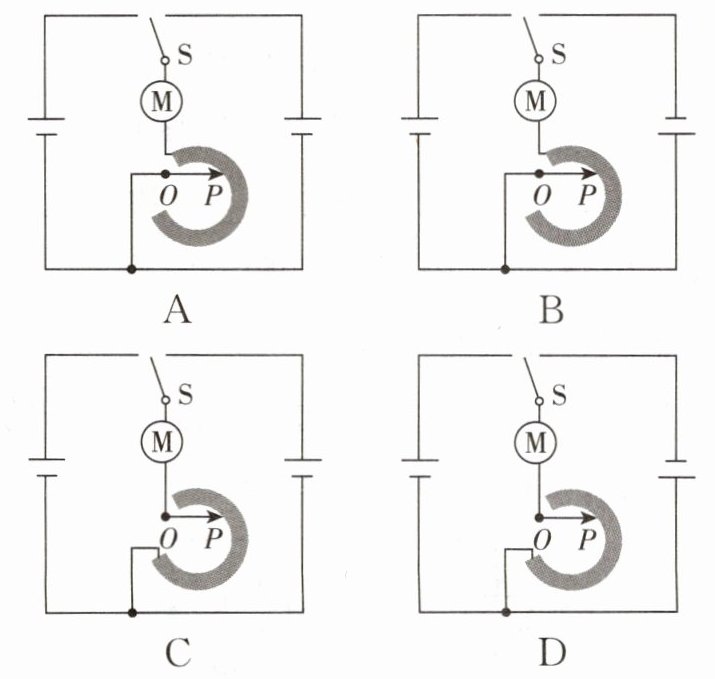

13. 新考法 [2026 六安模拟]电动竹排是旅游景区深受游客青睐的水上游玩项目，如图所示。制作电动竹排时，通过开关S控制电动机的转向来实现竹排前进和后退。旋钮OP绕O点顺时针转动时，电动机转速变慢使竹排减速。下列电路设计符合要求的是（
B
）答案
13.B
解析
【分析】首先明确题目要求：电路需同时满足两个条件，一是开关S能控制电动机的转向，二是旋钮OP顺时针转动时电动机转速变慢（即滑动变阻器接入电路的电阻变大，电路电流减小）。解题时需逐一分析选项，判断是否符合上述两个要求。
【解析】对各选项分析：A选项无法通过开关控制电动机转向，且滑动变阻器顺时针转动时接入电阻变小，电动机转速变快，不符合要求；B选项中，开关S为换向开关，可改变电动机中的电流方向，实现转向控制；滑动变阻器接入电路的电阻随OP顺时针转动而变大，电路电流减小，电动机转速变慢，完全符合题目要求；C选项无换向功能，无法控制电动机转向，不符合；D选项滑动变阻器顺时针转动时接入电阻变小，电动机转速变快，不符合要求。
【答案】B
【知识点】滑动变阻器的使用、电路设计
【点评】本题结合电动竹排的实际应用场景，将滑动变阻器的工作原理与电路换向功能结合考查，注重知识的实际应用，需要学生准确分析各元件的作用及变化规律。
【难度系数】0.5
【解析】对各选项分析：A选项无法通过开关控制电动机转向，且滑动变阻器顺时针转动时接入电阻变小，电动机转速变快，不符合要求；B选项中，开关S为换向开关，可改变电动机中的电流方向，实现转向控制；滑动变阻器接入电路的电阻随OP顺时针转动而变大，电路电流减小，电动机转速变慢，完全符合题目要求；C选项无换向功能，无法控制电动机转向，不符合；D选项滑动变阻器顺时针转动时接入电阻变小，电动机转速变快，不符合要求。
【答案】B
【知识点】滑动变阻器的使用、电路设计
【点评】本题结合电动竹排的实际应用场景，将滑动变阻器的工作原理与电路换向功能结合考查，注重知识的实际应用，需要学生准确分析各元件的作用及变化规律。
【难度系数】0.5
