一、串联电路
1. 定义：把电路中的用电器连接起来，这种连接方式称为串联，按照这种方式连接起来的电路称为串联电路。
2. 特点：串联电路中，只要有处断开，整个电路就成为断路。

1. 依次
2. 某一

【分析】本题考查串联电路的基础概念，解题时需牢记串联电路的定义和特点：串联电路是用电器依次连接，电流路径唯一，只要一处断开整个电路就断路，据此可完成填空。
【解析】根据串联电路的定义，用电器依次连接的方式为串联；串联电路的特点是电流只有一条路径，只要某一处断开，整个电路就断路。因此两个空分别填依次、某一。
【答案】1. 依次；2. 某一
【知识点】串联电路的定义、串联电路的特点
【点评】本题为电学入门基础题，考查串联电路的核心概念，属于需准确记忆的知识点，难度较低。
【难度系数】0.9

二、并联电路
3. 定义：把电路中的用电器地连接在电路中的两点之间，这种连接方式称为并联，按照这种方式连接起来的电路称为并联电路。
4. 特点：并联电路至少有条支路，任意一条支路的某一处断开，其他支路的用电器工作。

3. 并列
4. 两 仍可以

【分析】
要解答本题，需回忆并联电路的核心定义与特点：首先区分串、并联的连接方式，串联是用电器首尾依次连接，并联是用电器并列连接；其次明确并联电路的支路数量要求，以及各支路的工作独立性。
【解析】
第3题，根据并联电路的定义，用电器需并列连接在电路的两点之间，因此填“并列”；第4题，并联电路至少有两条支路（仅一条支路为串联），且各支路独立工作，某支路断开时，其他支路的用电器仍可正常工作，因此依次填“两”“仍可以”。
【答案】
3. 并列；4. 两、仍可以
【知识点】
并联电路的定义；并联电路的特点
【点评】
本题为电学基础识记题，直接考查并联电路的核心概念，是学习并联电路的入门知识点，需准确区分串、并联的连接差异，难度较低。
【难度系数】
0.7

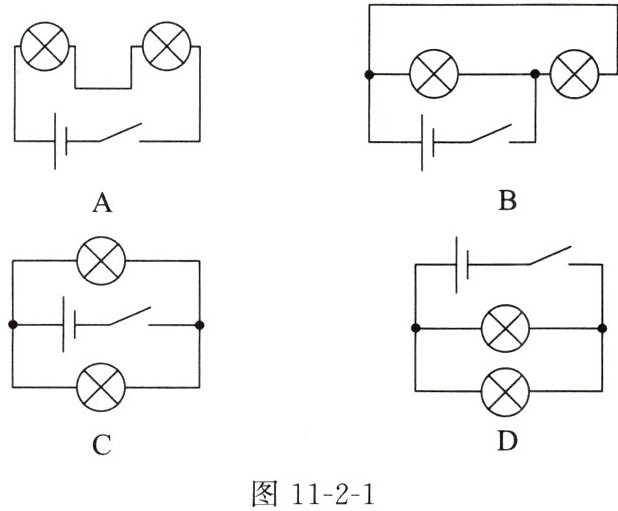

1. 如图11-2-1所示的电路属于串联电路的是()。

1. A

【分析】要判断串联电路，需明确串联电路的核心特点：电流只有一条流通路径，用电器依次连接，电流会依次经过每个用电器。解题时，需逐个分析各选项电路的电流走向，若电流仅一条路径则为串联，有多条路径则为并联。
【解析】根据串联电路的定义，对各选项逐一分析：
选项A：电流从电源正极出发，依次经过左侧灯泡、右侧灯泡、开关，最终回到电源负极，全程只有一条电流路径，符合串联电路的特征。
选项B：电流从电源正极出发后分为两条支路，一条经过左侧灯泡，另一条经上方导线直接到右侧灯泡，汇合后经开关回到负极，有两条电流路径，属于并联电路。
选项C：两个灯泡分别处于两条独立支路，电流有两条路径，属于并联电路。
选项D：两个灯泡分别处于两条独立支路，电流有两条路径，属于并联电路。
综上，属于串联电路的是A。
【答案】A
【知识点】串联电路、并联电路
【点评】本题考查串并联电路的判断，属于电路基础题，核心是掌握串并联电路的电流路径差异，是初中电路部分的基础知识点，难度较低。
【难度系数】0.7

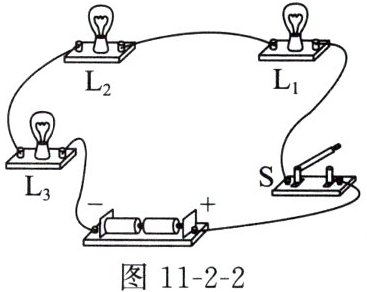

2. 在连接串联电路时，小明将三个小灯泡串联起来，如图11-2-2所示。当接通电源后小灯泡$L_2$的灯丝断了，电路的其他部分完好，则（）。


A.$L_1$、$L_2$、$L_3$仍然亮
B.$L_1$、$L_3$亮，$L_2$不亮
C.$L_1$、$L_2$、$L_3$都不亮
D.无法判断$L_1$、$L_2$、$L_3$是否亮

2. C

【分析】首先判断电路连接方式：三个小灯泡L₁、L₂、L₃是串联的，串联电路的特点是电流只有一条路径，各用电器之间相互影响，只要一处断开，整个电路就会形成断路。解题时，当L₂灯丝断了，电路就变成断路，没有电流通过所有用电器，因此所有灯泡都不亮。
【解析】由题图可知，电流从电源正极出发，依次经过开关S、L₁、L₂、L₃，回到电源负极，三个灯泡串联在电路中。当L₂的灯丝断了，电路出现断路，整个电路中没有电流，所以L₁、L₂、L₃都不发光。
【答案】C
【知识点】串联电路、电路断路
【点评】本题考查串联电路的断路特性，属于基础题型，只要掌握串联电路中用电器相互影响的规律，就能快速得出答案。
【难度系数】0.7

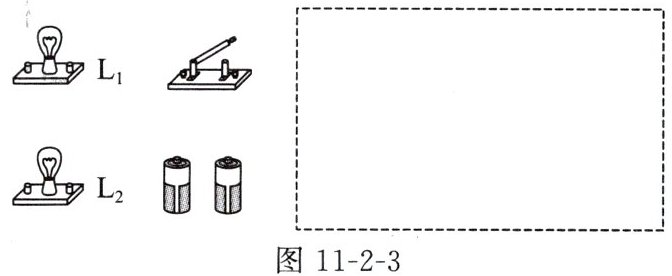

3. 请用笔画线代替导线，把图11-2-3中的各元件连接起来，要求：开关控制$L_1$和$L_2$，$L_1$和$L_2$串联在电路中，并在虚线框内画出对应的电路图。

图11-2-3

解：
实物电路连接：
1. 先将两节干电池串联：用导线把其中一节干电池的负极与另一节干电池的正极相连，组成完整电源。
2. 从电源正极出发，用导线依次连接开关的一个接线柱、开关的另一接线柱接灯泡$L_1$的一个接线柱、$L_1$的另一接线柱接灯泡$L_2$的一个接线柱，最后将$L_2$剩余的接线柱连接到电源的负极，电流只有唯一一条路径依次经过开关、$L_1$、$L_2$，满足两灯串联、开关同时控制两灯的要求。
对应电路图绘制：
在虚线框内，使用标准电路符号按顺序绘制：从电源正极出发，依次将开关、灯泡$L_1$、灯泡$L_2$串联接入电路，最终导线连接回电源负极形成闭合回路，在各元件旁标注对应符号$S$、$L_1$、$L_2$。

【分析】
要解决这道题，需明确题目要求：开关控制L₁和L₂，且L₁与L₂串联。串联电路的特点是电流只有一条路径，开关在这条路径上即可控制所有用电器。解题思路为：先将电源串联，再按照电流从电源正极出发，依次经过开关、L₁、L₂，最终回到电源负极的顺序连接实物，最后对应画出规范的电路图，确保形成闭合回路。
【解析】
1. 实物电路连接：
① 连接电源：将两节干电池串联，用导线把其中一节干电池的负极与另一节干电池的正极相连，组成完整电源；
② 按电流路径连接：从电源正极出发，依次连接开关的一个接线柱，开关的另一接线柱接L₁的一个接线柱，L₁的另一接线柱接L₂的一个接线柱，最后将L₂剩余的接线柱连接到电源负极，使电流只有一条路径，实现两灯串联，开关同时控制两灯。
2. 电路图绘制：在虚线框内，使用标准电路符号，按“电源→开关S→灯泡L₁→灯泡L₂→电源负极”的串联顺序绘制闭合回路，标注各元件对应符号。
【答案】
实物连接：①两节干电池串联（一节负极接另一节正极）；②电流路径为电源正极→开关→L₁→L₂→电源负极，完成实物连接；电路图：虚线框内按电源、开关、L₁、L₂串联的顺序绘制闭合电路，标注对应符号。
【知识点】
串联电路、电路连接、电路图
【点评】
本题考查串联电路的实物连接与电路图绘制，核心是理解串联电路电流路径唯一的特点，属于电路基础的常规题型，需掌握基本电路元件的连接规则和电路图的规范画法。
【难度系数】
0.5

4. 小月说教室里的灯是并联的，下列方法能够证明她的观点的是()。

A.各灯同时发光，同时熄灭
B.各灯发光的亮度相同
C.各灯都由同一个开关控制
D.任意一灯坏了，其他灯仍能正常发光

4. D

【分析】要证明教室里的灯是并联，需依据串、并联电路的核心区别：串联电路中各用电器互相影响，一个断路则所有用电器都不工作；并联电路中各支路用电器独立工作，互不影响。逐一分析选项，排除不符合的，找到符合并联特点的选项。
【解析】逐个分析选项：
A选项：各灯同时发光、同时熄灭，串联电路中开关在干路时也能实现，无法证明是并联，排除A；
B选项：各灯亮度相同，若串联的灯规格相同，亮度也会相同，不能说明是并联，排除B；
C选项：同一个开关控制所有灯，串联电路或并联电路的干路开关都能实现，无法证明并联，排除C；
D选项：任意一灯坏了（断路），其他灯仍能正常发光，说明各灯工作互不影响，这是并联电路的特点，能证明是并联，故选D。
【答案】D
【知识点】并联电路的特点；串、并联电路的区别
【点评】本题考查串并联电路的基本特点，核心是区分用电器是否互相影响，属于初中电学基础题型，需准确掌握串并联电路的工作特性。
【难度系数】0.7

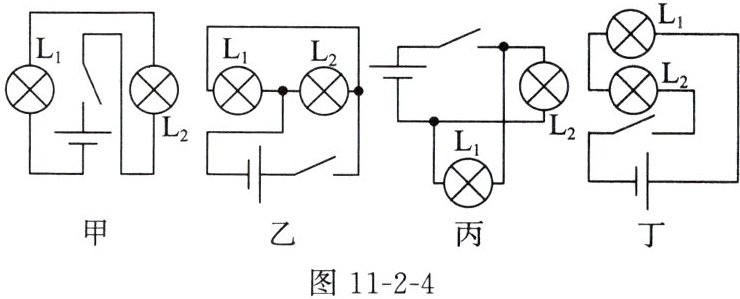

5. 如图11-2-4所示的电路图中，灯$\mathrm{L}_1$、$\mathrm{L}_2$属于并联的是()。


A.甲、乙
B.乙、丙
C.丙、丁
D.甲、丙

5. B

【分析】要判断灯$\mathrm{L}_1$、$\mathrm{L}_2$是否为并联，需依据并联电路的核心特点：电流有两条或多条独立路径，各用电器两端分别直接连接到电源两极。我们逐个分析四个电路：
1. 甲图：电流从电源正极出发，经开关后依次经过$\mathrm{L}_2$、$\mathrm{L}_1$回到电源负极，仅一条电流路径，属于串联电路；
2. 乙图：电流从电源正极出发，分为两条支路，一条经$\mathrm{L}_1$、一条经$\mathrm{L}_2$，汇合后经开关回到负极，有两条独立电流路径，属于并联电路；
3. 丙图：电流从电源正极出发，经开关后分为两条支路，一条经$\mathrm{L}_2$、一条经$\mathrm{L}_1$，汇合后回到负极，有两条独立电流路径，属于并联电路；
4. 丁图：电流从电源正极出发，经开关、$\mathrm{L}_2$、$\mathrm{L}_1$回到负极，仅一条电流路径，属于串联电路。
综上，并联的是乙、丙，对应选项B。
【解析】根据并联电路的定义：各用电器两端分别连接电源两极，电流有多条独立路径。对各电路分析：
甲：$\mathrm{L}_1$、$\mathrm{L}_2}$串联，电流仅一条路径，不符合并联；
乙：$\mathrm{L}_1$、$\mathrm{L}_2}$并联，电流分两条支路，符合并联；
丙：$\mathrm{L}_1$、$\mathrm{L}_2}$并联，电流分两条支路，符合并联；
丁：$\mathrm{L}_1$、$\mathrm{L}_2}$串联，电流仅一条路径，不符合并联。
因此答案选B。
【答案】B
【知识点】并联电路的判断、串并联电路的区别
【点评】本题考查串并联电路的基础判断，核心是区分电流路径的数量，属于电路入门的基础题型，难度较低。
【难度系数】0.4
