1.新能源汽车受到广大消费者的青睐。如图所示，各个充电桩之间是的。当充电桩给电动汽车充电时，电动汽车与该充电桩必须。（均填“串联”或“并联”）

1.并联；串联

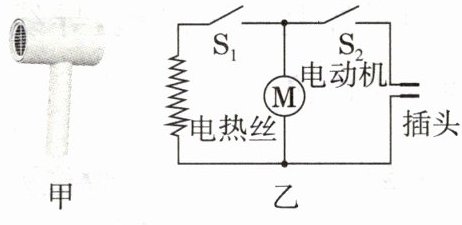

2.图甲为既能吹冷风又能吹热风的电吹风机，图乙是其简化电路，若电吹风机吹出热风，需要闭合开关，此时电热丝和电动机联。

2.S₁、S₂；并

【分析】
要确定电吹风机吹出热风时的开关状态和用电器连接方式，需明确：热风需要电动机和电热丝同时工作，冷风仅电动机工作。再分析电路：开关S₁控制电热丝支路，开关S₂控制电动机支路，并联电路中用电器有独立支路，电流有多条路径。
【解析】
电吹风机吹出热风时，电动机和电热丝都需工作。观察图乙电路：当闭合开关S₁和S₂时，电流从电源插头流出，分为两条独立支路，一条经过S₁和电热丝，另一条经过S₂和电动机，两条支路的用电器两端均接在电源两端，因此电热丝和电动机并联，同时工作，吹出热风；若仅闭合S₂，只有电动机工作，吹冷风；仅闭合S₁时电路断路，用电器都不工作。
【答案】
S₁、S₂；并
【知识点】
并联电路、电路连接
【点评】
本题结合生活中的电吹风机电路，考查开关对用电器的控制及电路连接方式的判断，属于基础电路题，贴近生活，难度较低。
【难度系数】
0.7

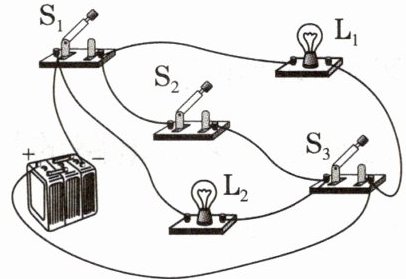

3.如图所示的是小萌同学连接的3个开关控制的电路。

(1)仅闭合开关$\mathrm{S}_1$与$\mathrm{S}_2$，现象是。
(2)闭合开关、断开开关，$\mathrm{L}_1$与$\mathrm{L}_2$串联。
(3)闭合开关、断开开关，$\mathrm{L}_1$与$\mathrm{L}_2$并联。

3.(1)只有L₁发光 (2)S₂；S₁与S₃ (3)S₁与S₃；S₂

【分析】
要解答本题，需根据开关的闭合与断开情况确定电流路径，结合串联（电流只有一条路径，依次经过所有用电器）、并联（电流有多条独立路径，各用电器互不影响）的电路特点，逐一分析问题：
（1）仅闭合$\mathrm{S}_1$与$\mathrm{S}_2$时，判断电流能否经过$\mathrm{L}_1$、$\mathrm{L}_2$，确定发光情况；
（2）使$\mathrm{L}_1$、$\mathrm{L}_2$串联，需让电流依次经过两个灯泡，只有一条通路，据此确定开关状态；
（3）使$\mathrm{L}_1$、$\mathrm{L}_2$并联，需让电流分成两条独立路径，分别经过两个灯泡，据此确定开关状态。
【解析】
（1）仅闭合开关$\mathrm{S}_1$与$\mathrm{S}_2$时，$\mathrm{S}_3$断开，电流从电源正极出发，经$\mathrm{S}_1$、$\mathrm{L}_1$回到电源负极；$\mathrm{L}_2$所在支路因$\mathrm{S}_3$断开，无法形成通路，因此只有$\mathrm{L}_1$发光。
（2）要使$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流需依次经过$\mathrm{L}_1$和$\mathrm{L}_2$，只有一条路径，此时应闭合$\mathrm{S}_2$，断开$\mathrm{S}_1$和$\mathrm{S}_3$，电流路径为：电源正极→$\mathrm{S}_2$→$\mathrm{L}_1$→$\mathrm{L}_2$→电源负极，形成串联电路。
（3）要使$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流需分成两条独立路径，分别经过$\mathrm{L}_1$和$\mathrm{L}_2$，此时应闭合$\mathrm{S}_1$与$\mathrm{S}_3$，断开$\mathrm{S}_2$，电流路径为：①电源正极→$\mathrm{S}_1$→$\mathrm{L}_1$→$\mathrm{S}_3$→电源负极；②电源正极→$\mathrm{S}_1$→$\mathrm{L}_2$→$\mathrm{S}_3$→电源负极，两条路径独立，形成并联电路。
【答案】
(1)只有$\mathrm{L}_1$发光 (2)$\mathrm{S}_2$；$\mathrm{S}_1$与$\mathrm{S}_3$ (3)$\mathrm{S}_1$与$\mathrm{S}_3$；$\mathrm{S}_2$
【知识点】
串联电路、并联电路、电路分析
【点评】
本题通过实物电路考查串、并联电路的判断，核心是根据开关通断分析电流路径，是电路部分的基础题型，需掌握电流走向的分析方法。
【难度系数】
0.5

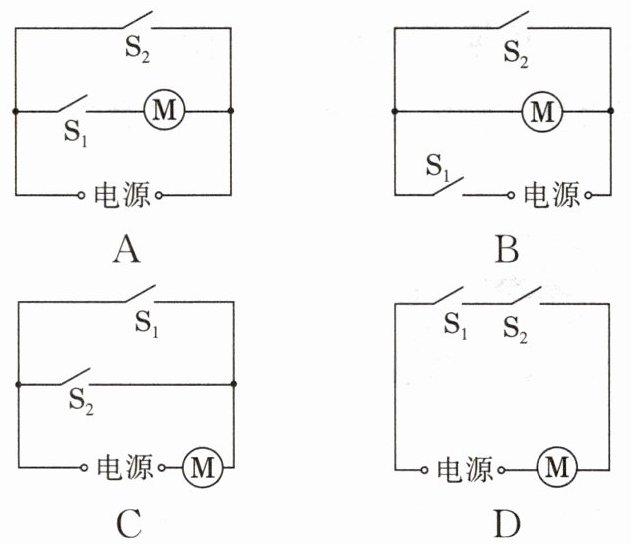

4.［2026漳州模拟］在某旧楼改造加装电梯项目中，电梯常设置成双重控制，电梯卡感应（闭合开关$\mathrm{S}_1$）且按下楼层按钮（闭合开关$\mathrm{S}_2$），电动机M才启动。下列电路设计符合要求的是（）

4.D

【分析】
要解决此题，需明确题目要求：只有开关$\mathrm{S}_1$和$\mathrm{S}_2$都闭合时，电动机$\mathrm{M}$才启动，说明两开关需串联（串联电路中所有开关闭合，电路才导通）。接下来逐一分析各选项的电路连接方式，判断是否符合要求。
【解析】
选项A：$\mathrm{S}_1$与电动机串联后，再与$\mathrm{S}_2$并联。当$\mathrm{S}_2$闭合时，电源被短路，电动机无法工作，不符合要求。
选项B：$\mathrm{S}_1$在干路，电动机与$\mathrm{S}_2$并联。若$\mathrm{S}_2$闭合，电源会被短路；且仅闭合$\mathrm{S}_1$时电动机就工作，不符合“两开关都闭合才启动”的要求。
选项C：$\mathrm{S}_1$与$\mathrm{S}_2$并联后，再与电动机串联。只要$\mathrm{S}_1$或$\mathrm{S}_2$任意一个闭合，电动机就工作，不符合题目要求。
选项D：$\mathrm{S}_1$与$\mathrm{S}_2$串联后，再与电动机串联。只有当$\mathrm{S}_1$和$\mathrm{S}_2$都闭合时，电路才形成通路，电动机$\mathrm{M}$启动，完全符合题目要求。
【答案】
$\mathrm{D}$
【知识点】
串联电路特点、电路设计
【点评】
本题结合实际应用考查串并联电路的判断，核心是根据“两开关同时闭合电动机才工作”的要求确定开关的连接方式，属于基础电路应用题，难度适中。
【难度系数】
0.6

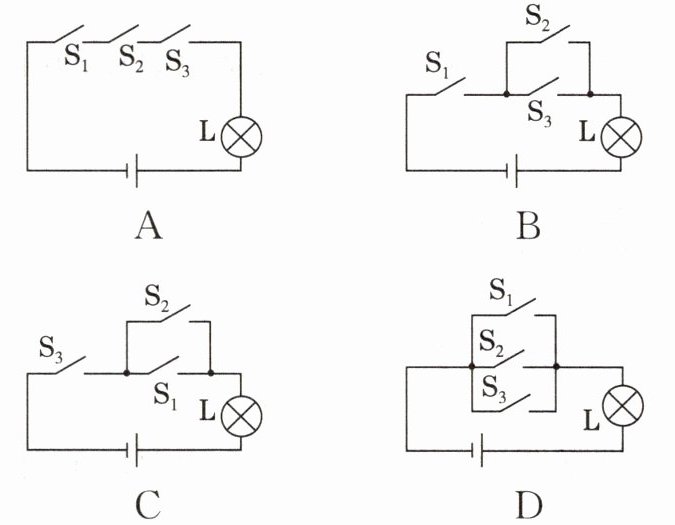

5.在某次基础知识竞赛中，有甲(对应开关$ S_1 $)、乙($ S_2 $)、丙($ S_3 $)三名选手参加决赛。任何一名选手按自己面前的开关时，灯都会亮，下图中符合要求的电路是（）

【共用选项题】某款手机有侧边指纹解锁(相当于开关$ S_1 $)与3D人脸识别(相当于开关$ S_2 $)的功能，$ S_1 $、$ S_2 $两开关任意一个闭合都可以成功解锁。解锁前$ S_3 $是闭合的，当任一方式多次解锁失败后，开关$ S_3 $就会断开一段时间，当$ S_3 $重新闭合时才恢复解锁功能。若用灯泡$ L $发光代表成功解锁，则图中符合上述原理的是。

5.D
【共用选项题】C

【分析】
首先分析第5题：题目要求S₁、S₂、S₃任意一个开关闭合时，灯L都发光，即三个开关需并联，再与灯L、电源串联，这样任意一个开关闭合都能形成通路。分析各选项：A为三个开关串联，需全部闭合灯才亮；B中S₁在干路，S₂与S₃并联，需S₁闭合且S₂或S₃闭合灯才亮；C中S₃在干路，S₁与S₂并联，需S₃闭合且S₁或S₂闭合灯才亮；D中S₁、S₂、S₃并联，任意一个开关闭合电路都导通，灯亮，符合要求。
再分析共用选项题：要求S₁、S₂任意一个闭合可解锁，即S₁与S₂并联；S₃断开时无法解锁，说明S₃在干路控制整个电路通断。分析选项：A三个开关串联，不符合；B中S₁在干路，不符合；C中S₃在干路，S₁与S₂并联，满足S₃闭合时S₁或S₂闭合即可解锁，S₃断开时电路不通，符合要求；D中三个开关并联，干路无控制开关，S₃断开时仍可通过S₁/S₂解锁，不符合。
【解析】
第5题：要满足“任意选手按开关灯都亮”，需开关并联，互不影响。选项A是串联电路，三个开关都闭合才通路，排除；选项B中S₁在干路，只有S₁闭合后S₂或S₃闭合才通路，排除；选项C中S₃在干路，只有S₃闭合后S₁或S₂闭合才通路，排除；选项D中S₁、S₂、S₃并联，任意一个开关闭合电路导通，灯亮，符合要求，故选D。
共用选项题：要求S₁、S₂任意闭合解锁，S₃控制总电路，即S₁与S₂并联，S₃在干路。选项A三个开关串联，不符合；选项B中S₁在干路，不符合；选项C中S₃在干路，S₁与S₂并联，满足S₃闭合时S₁或S₂闭合即可导通，S₃断开时电路不通，符合要求；选项D中三个开关并联，干路无开关，S₃断开时仍可解锁，不符合，故选C。
【答案】
5.D；共用选项题：C
【知识点】
电路串并联；开关作用
【点评】
本题考查串并联电路的特点，需根据题目要求判断开关的连接方式，核心是理解并联开关的独立性和干路开关的控制作用，属于基础电路分析题。
【难度系数】
0.4
