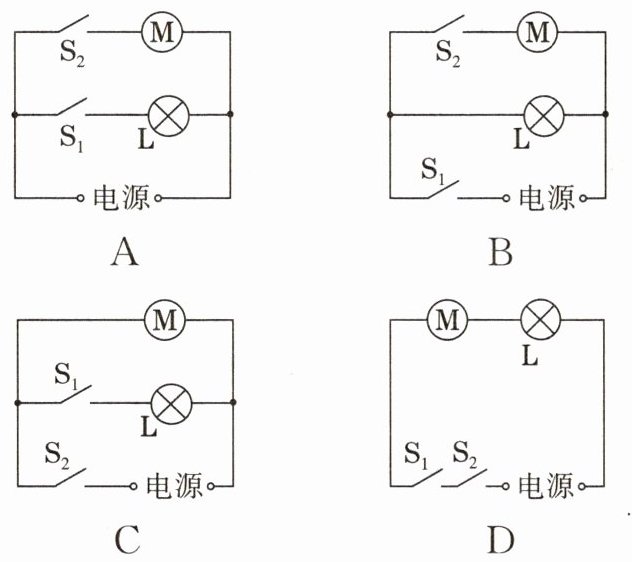

6. [2026合肥模拟]智能快递柜可通过“取件码”或“App扫码”两种方式开锁。取件码验证后开关$\mathrm{S}_1$闭合，App扫码验证后开关$\mathrm{S}_2$闭合。用任一方式验证通过时，解锁电动机通电工作，同时指示灯亮起提示开锁成功。下列电路符合设计要求的是（
D
）答案
6.D

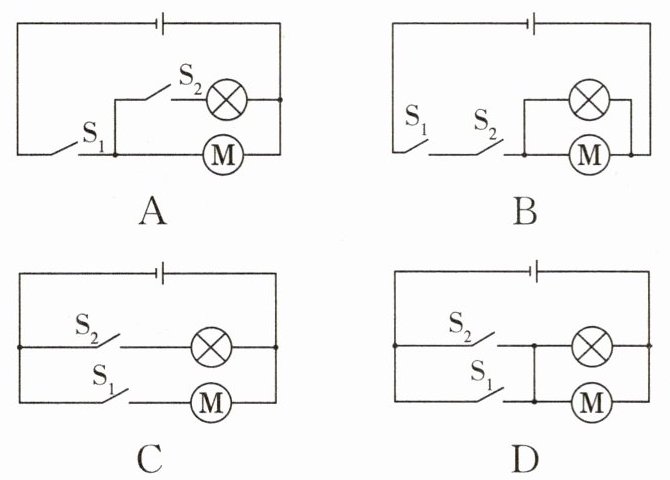

7.家用电动窗帘的电路主要由电源指示灯L和电动机M组成。先闭合开关S₂，电源指示灯L不亮，电动机M不工作；再闭合开关S₁，电源指示灯L亮，电动机M工作拉动窗帘；断开开关S₂，电源指示灯L亮，但电动机M不工作。下列电路符合要求的是 （
B
）答案
7.B

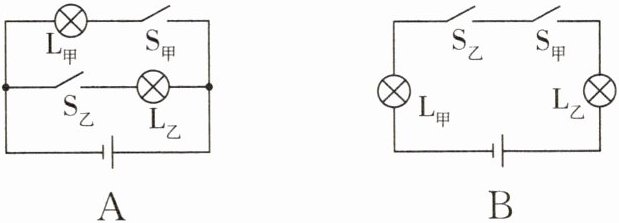

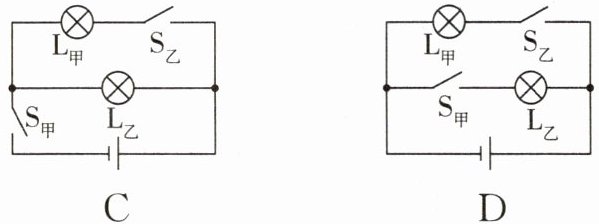

8. [2026宣城模拟]击剑比赛中,当甲方运动员的剑(图中用“S₍甲₎”表示)击中乙方的导电服时,电路导通,且只有乙方指示灯亮;当乙方运动员的剑(图中用“S₍乙₎”表示)击中甲方导电服时,电路导通,且只有甲方指示灯亮。下面四幅电路图中,符合上述要求的是 (
D
)答案
8.D
解析
【分析】本题需根据题目描述的电路工作要求，明确两个开关分别控制对应指示灯，且工作时仅对应指示灯亮，说明两个支路为并联关系，每个支路由开关和对应指示灯串联，据此分析各电路图是否符合要求。
【解析】根据题意：①当S₍甲₎闭合（甲方剑击中乙方），只有乙方指示灯亮，说明S₍甲₎与乙方指示灯串联，形成一条独立支路；②当S₍乙₎闭合（乙方剑击中甲方），只有甲方指示灯亮，说明S₍乙₎与甲方指示灯串联，形成另一条独立支路；两条支路并联在电源两端，这样开关间互不影响，工作时仅对应指示灯亮。分析选项：A、B、C均不符合上述支路设计，只有D选项满足两个支路独立、分别由对应开关控制对应指示灯的要求。
【答案】D
【知识点】串并联电路特点、开关的控制作用
【点评】本题结合实际场景考查电路设计，核心是理解并联电路各支路独立工作的特点，属于电路基础应用类题目，需准确对应开关与指示灯的控制关系。
【难度系数】0.5
【解析】根据题意：①当S₍甲₎闭合（甲方剑击中乙方），只有乙方指示灯亮，说明S₍甲₎与乙方指示灯串联，形成一条独立支路；②当S₍乙₎闭合（乙方剑击中甲方），只有甲方指示灯亮，说明S₍乙₎与甲方指示灯串联，形成另一条独立支路；两条支路并联在电源两端，这样开关间互不影响，工作时仅对应指示灯亮。分析选项：A、B、C均不符合上述支路设计，只有D选项满足两个支路独立、分别由对应开关控制对应指示灯的要求。
【答案】D
【知识点】串并联电路特点、开关的控制作用
【点评】本题结合实际场景考查电路设计，核心是理解并联电路各支路独立工作的特点，属于电路基础应用类题目，需准确对应开关与指示灯的控制关系。
【难度系数】0.5

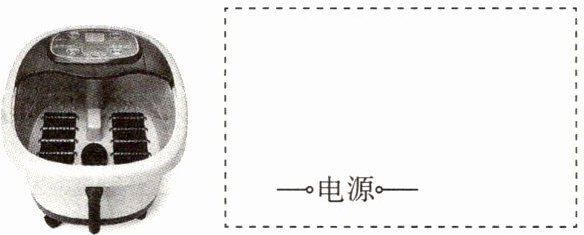

9. 新考法 [2025济南中考] 如图所示的为一个具有按摩和加热功能的家用足浴盆，其内部电路元件可简化为两个开关、一个电动机和一个发热电阻(用——表示)，电动机和发热电阻既可以单独工作，又可以同时工作。请在相应位置画出此家用足浴盆内部元件的简化电路图(电源部分已画出)。
答案
9.解：如图所示。
解析
【分析】
要设计符合要求的电路，需明确：电动机和发热电阻既可以单独工作，又可以同时工作，说明两者是并联关系，且各支路有独立的开关控制，这样互不影响。因此，应将电动机与一个开关串联成一条支路，发热电阻与另一个开关串联成另一条支路，两条支路并联在电源两端，即可满足要求。
【解析】
根据上述分析，将电动机（符号为M）与一个开关串联作为一条支路，发热电阻（符号为矩形）与另一个开关串联作为另一条支路，两条支路并联在电源两端，连接后的电路如图所示：
【答案】
【知识点】
并联电路、电路设计
【点评】
本题结合生活中的足浴盆功能，考查串并联电路的设计，关键是理解用电器独立工作时需并联且各支路有开关控制，属于基础电路应用题目。
【难度系数】
0.6
要设计符合要求的电路，需明确：电动机和发热电阻既可以单独工作，又可以同时工作，说明两者是并联关系，且各支路有独立的开关控制，这样互不影响。因此，应将电动机与一个开关串联成一条支路，发热电阻与另一个开关串联成另一条支路，两条支路并联在电源两端，即可满足要求。
【解析】
根据上述分析，将电动机（符号为M）与一个开关串联作为一条支路，发热电阻（符号为矩形）与另一个开关串联作为另一条支路，两条支路并联在电源两端，连接后的电路如图所示：
【答案】
【知识点】
并联电路、电路设计
【点评】
本题结合生活中的足浴盆功能，考查串并联电路的设计，关键是理解用电器独立工作时需并联且各支路有开关控制，属于基础电路应用题目。
【难度系数】
0.6

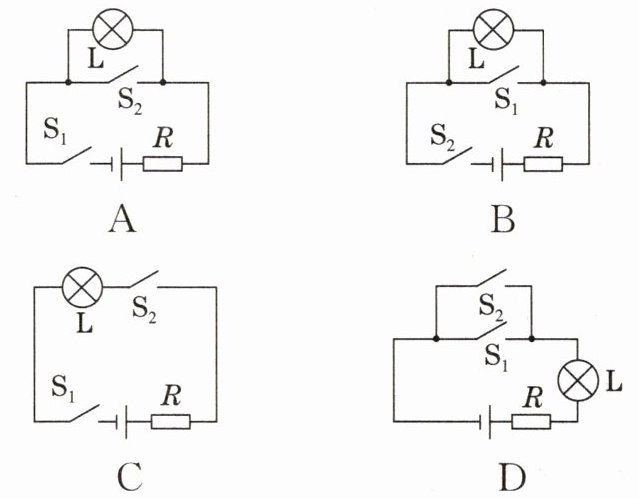

10. [2025镇江中考]安全带可有效保护驾乘人员的安全。在某模拟安全带未系提示系统中，当乘客坐在座椅上时，开关$\mathrm{S}_1$闭合；若系好安全带，则开关$\mathrm{S}_2$闭合。设计要求如下：乘客未系安全带时，仪表盘上的指示灯$\mathrm{L}$亮起；系上安全带时，指示灯$\mathrm{L}$熄灭。下列电路符合设计要求的是($R$起保护电路的作用) (
A
)答案
10.A
11. [2025苏州中考改编]小明要设计自动防盗报警电路。要求:开关S闭合后,灯亮电铃不响;当房门被打开时,细导线AB被扯断,灯亮且电铃响。
答案
11.解：如图所示。
解析
【分析】
要满足开关S闭合后灯亮电铃不响、AB断开时灯亮电铃响的要求，需让导线AB与电铃并联：当AB完好时，电铃被短路，电流不经过电铃，仅通过AB和灯泡，实现灯亮电铃不响；当AB断开，电流只能经过电铃和灯泡，实现灯亮且电铃响。
【解析】
将细导线AB与电铃并联，再将这个并联整体与灯泡、开关S、电源串联。具体电路连接：电源正极→灯泡→分支，一支经电铃→A点，另一支经导线AB→B点，汇合后→开关S→电源负极。此时，AB完好时电铃被短路，电铃不工作，电路通路使灯亮；AB断开后，电流通过电铃，电铃工作，灯仍亮，符合题目要求。
【答案】
如图所示（对应题目给出的第11题的电路图）
【知识点】
电路设计、短路现象、串并联电路
【点评】
本题结合实际防盗报警需求考查电路设计，需要根据功能要求合理利用短路原理设计电路，是中等难度的电路应用题，能检验学生对电路知识的综合运用能力。
【难度系数】
0.5
要满足开关S闭合后灯亮电铃不响、AB断开时灯亮电铃响的要求，需让导线AB与电铃并联：当AB完好时，电铃被短路，电流不经过电铃，仅通过AB和灯泡，实现灯亮电铃不响；当AB断开，电流只能经过电铃和灯泡，实现灯亮且电铃响。
【解析】
将细导线AB与电铃并联，再将这个并联整体与灯泡、开关S、电源串联。具体电路连接：电源正极→灯泡→分支，一支经电铃→A点，另一支经导线AB→B点，汇合后→开关S→电源负极。此时，AB完好时电铃被短路，电铃不工作，电路通路使灯亮；AB断开后，电流通过电铃，电铃工作，灯仍亮，符合题目要求。
【答案】
如图所示（对应题目给出的第11题的电路图）
【知识点】
电路设计、短路现象、串并联电路
【点评】
本题结合实际防盗报警需求考查电路设计，需要根据功能要求合理利用短路原理设计电路，是中等难度的电路应用题，能检验学生对电路知识的综合运用能力。
【难度系数】
0.5
