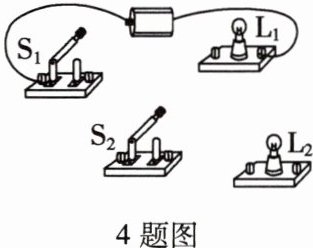

4. 将如图所示的电路连接完整,要求两灯并联,且开关$\mathrm{S}_1$控制灯$\mathrm{L}_1$、开关$\mathrm{S}_2$控制灯$\mathrm{L}_2$。
答案
如答图所示
解析
【分析】要完成两灯并联，且开关$\mathrm{S}_1$控制灯$\mathrm{L}_1$、开关$\mathrm{S}_2$控制灯$\mathrm{L}_2$的电路，需明确并联电路的核心特点：各用电器两端分别连接到电源两极，支路开关仅控制所在支路。解题思路：①将电路拆分为两条独立支路，一条支路串联开关$\mathrm{S}_1$和灯$\mathrm{L}_1$，另一条支路串联开关$\mathrm{S}_2$和灯$\mathrm{L}_2$；②把两条支路的两端分别连接到电源两极，让电流从电源正极流出后，分别经过两条支路，再汇合回到电源负极，满足开关对对应灯泡的控制要求。
【解析】按照上述思路，具体连接步骤：从电源正极引出两条分支，一条分支连接灯$\mathrm{L}_1$的一个接线柱，$\mathrm{L}_1$的另一个接线柱连接开关$\mathrm{S}_1$的一个接线柱，$\mathrm{S}_1$的另一个接线柱连接电源负极；另一条分支连接灯$\mathrm{L}_2$的一个接线柱，$\mathrm{L}_2$的另一个接线柱连接开关$\mathrm{S}_2$的一个接线柱，$\mathrm{S}_2$的另一个接线柱连接电源负极，最终形成两灯并联，$\mathrm{S}_1$控制$\mathrm{L}_1$、$\mathrm{S}_2$控制$\mathrm{L}_2$的电路（连线如参考答案所示）。
【答案】
【知识点】并联电路连接；电路设计
【点评】本题是基础电路连接题，重点考查并联电路的特点及支路开关的控制作用，只要掌握并联电路的连接规则，即可完成电路搭建。
【难度系数】0.5
【解析】按照上述思路，具体连接步骤：从电源正极引出两条分支，一条分支连接灯$\mathrm{L}_1$的一个接线柱，$\mathrm{L}_1$的另一个接线柱连接开关$\mathrm{S}_1$的一个接线柱，$\mathrm{S}_1$的另一个接线柱连接电源负极；另一条分支连接灯$\mathrm{L}_2$的一个接线柱，$\mathrm{L}_2$的另一个接线柱连接开关$\mathrm{S}_2$的一个接线柱，$\mathrm{S}_2$的另一个接线柱连接电源负极，最终形成两灯并联，$\mathrm{S}_1$控制$\mathrm{L}_1$、$\mathrm{S}_2$控制$\mathrm{L}_2$的电路（连线如参考答案所示）。
【答案】
【知识点】并联电路连接；电路设计
【点评】本题是基础电路连接题，重点考查并联电路的特点及支路开关的控制作用，只要掌握并联电路的连接规则，即可完成电路搭建。
【难度系数】0.5

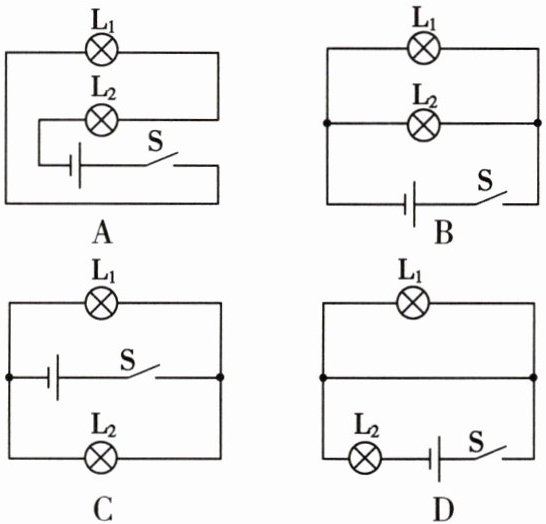

1. 如图所示,当开关S闭合时,灯泡$\mathrm{L}_1$与$\mathrm{L}_2$组成串联电路的是 (
A
)。答案
1. A
解析
【分析】要判断灯泡$\mathrm{L}_1$与$\mathrm{L}_2$是否组成串联电路，需明确串联电路的核心特征：电流只有一条路径，用电器逐个顺次连接，电流依次经过所有用电器。我们逐个分析各选项的电流走向：
1. 选项A：开关闭合后，电流从电源正极出发，依次经过$\mathrm{L}_2$、$\mathrm{L}_1$、开关$\mathrm{S}$，回到电源负极，电流仅一条路径，符合串联电路特点；
2. 选项B：开关闭合后，电流从电源正极分为两条支路，分别经过$\mathrm{L}_1$和$\mathrm{L}_2$，再汇合经开关回到负极，属于并联电路；
3. 选项C：开关闭合后，电流从电源正极分为两条支路，分别经过$\mathrm{L}_1$和$\mathrm{L}_2$，再汇合经开关回到负极，属于并联电路；
4. 选项D：开关闭合后，$\mathrm{L}_1$直接并联在电源两端，$\mathrm{L}_2$所在支路与电源串联，两者电源独立，不是串联电路。
【解析】根据串联电路的定义，电流只有一条路径，用电器顺次连接。对各选项逐一分析：
A选项：电流路径为电源正极→$\mathrm{L}_2$→$\mathrm{L}_1$→开关$\mathrm{S}$→电源负极，仅一条路径，$\mathrm{L}_1$与$\mathrm{L}_2$顺次连接，是串联电路；
B选项：电流分为两条支路，分别通过$\mathrm{L}_1$和$\mathrm{L}_2$，属于并联电路；
C选项：电流分为两条支路，分别通过$\mathrm{L}_1$和$\mathrm{L}_2$，属于并联电路；
D选项：$\mathrm{L}_1$与$\mathrm{L}_2$的电源不共路，不是串联电路。因此答案为A。
【答案】A
【知识点】串联电路、电路连接方式
【点评】本题考查串联电路的判断，关键是掌握串联电路电流只有一条路径的特点，需准确分析各电路的电流走向，区分串联与并联的差异。
【难度系数】0.5
1. 选项A：开关闭合后，电流从电源正极出发，依次经过$\mathrm{L}_2$、$\mathrm{L}_1$、开关$\mathrm{S}$，回到电源负极，电流仅一条路径，符合串联电路特点；
2. 选项B：开关闭合后，电流从电源正极分为两条支路，分别经过$\mathrm{L}_1$和$\mathrm{L}_2$，再汇合经开关回到负极，属于并联电路；
3. 选项C：开关闭合后，电流从电源正极分为两条支路，分别经过$\mathrm{L}_1$和$\mathrm{L}_2$，再汇合经开关回到负极，属于并联电路；
4. 选项D：开关闭合后，$\mathrm{L}_1$直接并联在电源两端，$\mathrm{L}_2$所在支路与电源串联，两者电源独立，不是串联电路。
【解析】根据串联电路的定义，电流只有一条路径，用电器顺次连接。对各选项逐一分析：
A选项：电流路径为电源正极→$\mathrm{L}_2$→$\mathrm{L}_1$→开关$\mathrm{S}$→电源负极，仅一条路径，$\mathrm{L}_1$与$\mathrm{L}_2$顺次连接，是串联电路；
B选项：电流分为两条支路，分别通过$\mathrm{L}_1$和$\mathrm{L}_2$，属于并联电路；
C选项：电流分为两条支路，分别通过$\mathrm{L}_1$和$\mathrm{L}_2$，属于并联电路；
D选项：$\mathrm{L}_1$与$\mathrm{L}_2$的电源不共路，不是串联电路。因此答案为A。
【答案】A
【知识点】串联电路、电路连接方式
【点评】本题考查串联电路的判断，关键是掌握串联电路电流只有一条路径的特点，需准确分析各电路的电流走向，区分串联与并联的差异。
【难度系数】0.5

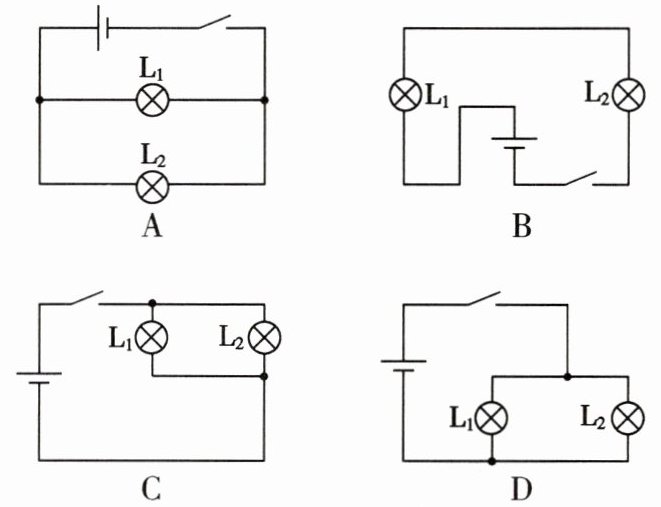

2. 如图所示，开关闭合后灯泡$\mathrm{L}_1$与$\mathrm{L}_2$串联的是（
B
）。答案
2. B
解析
【分析】要判断灯泡$\mathrm{L}_1$与$\mathrm{L}_2$是否为串联，需明确串联电路的核心特征：电流只有一条路径，依次经过所有用电器。我们逐个分析选项的电流走向：
1. 选项A：开关闭合后，电流从电源正极流出，分为两条支路，分别经过$\mathrm{L}_1$和$\mathrm{L}_2$后汇合回到电源负极，属于并联电路；
2. 选项B：开关闭合后，电流从电源正极流出，依次经过$\mathrm{L}_1$、$\mathrm{L}_2$、开关，最终回到电源负极，仅存在一条电流路径，符合串联的特点；
3. 选项C：开关闭合后，电流从电源正极流出，分为两条支路，分别经过$\mathrm{L}_1$和$\mathrm{L}_2$后汇合回到电源负极，属于并联电路；
4. 选项D：开关闭合后，电流从电源正极流出，分为两条支路，分别经过$\mathrm{L}_1$和$\mathrm{L}_2$后汇合回到电源负极，属于并联电路。
综上，只有选项B满足串联的要求。
【解析】根据串联电路的定义：电流只有一条路径，用电器依次连接。对各选项逐一判断：
选项A：$\mathrm{L}_1$、$\mathrm{L}_2$为并联，电流分两路，不符合串联要求；
选项B：电流路径为电源正极→$\mathrm{L}_1$→$\mathrm{L}_2$→开关→电源负极，仅一条路径，$\mathrm{L}_1$、$\mathrm{L}_2$串联，符合要求；
选项C：$\mathrm{L}_1$、$\mathrm{L}_2$为并联，电流分两路，不符合串联要求；
选项D：$\mathrm{L}_1$、$\mathrm{L}_2$为并联，电流分两路，不符合串联要求。
【答案】B
【知识点】串联电路、并联电路
【点评】本题考查串并联电路的判断，关键是掌握串并联电路的电流路径特点，属于初中物理基础题，难度较低。
【难度系数】0.3
1. 选项A：开关闭合后，电流从电源正极流出，分为两条支路，分别经过$\mathrm{L}_1$和$\mathrm{L}_2$后汇合回到电源负极，属于并联电路；
2. 选项B：开关闭合后，电流从电源正极流出，依次经过$\mathrm{L}_1$、$\mathrm{L}_2$、开关，最终回到电源负极，仅存在一条电流路径，符合串联的特点；
3. 选项C：开关闭合后，电流从电源正极流出，分为两条支路，分别经过$\mathrm{L}_1$和$\mathrm{L}_2$后汇合回到电源负极，属于并联电路；
4. 选项D：开关闭合后，电流从电源正极流出，分为两条支路，分别经过$\mathrm{L}_1$和$\mathrm{L}_2$后汇合回到电源负极，属于并联电路。
综上，只有选项B满足串联的要求。
【解析】根据串联电路的定义：电流只有一条路径，用电器依次连接。对各选项逐一判断：
选项A：$\mathrm{L}_1$、$\mathrm{L}_2$为并联，电流分两路，不符合串联要求；
选项B：电流路径为电源正极→$\mathrm{L}_1$→$\mathrm{L}_2$→开关→电源负极，仅一条路径，$\mathrm{L}_1$、$\mathrm{L}_2$串联，符合要求；
选项C：$\mathrm{L}_1$、$\mathrm{L}_2$为并联，电流分两路，不符合串联要求；
选项D：$\mathrm{L}_1$、$\mathrm{L}_2$为并联，电流分两路，不符合串联要求。
【答案】B
【知识点】串联电路、并联电路
【点评】本题考查串并联电路的判断，关键是掌握串并联电路的电流路径特点，属于初中物理基础题，难度较低。
【难度系数】0.3

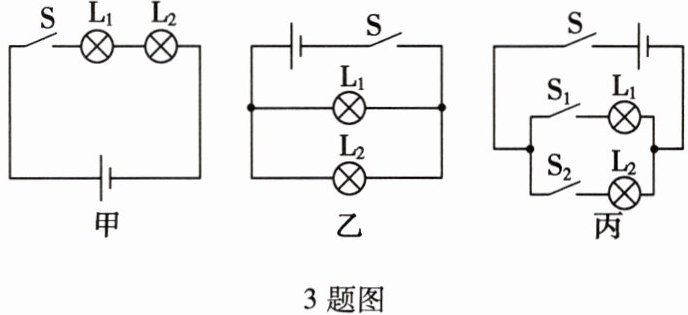

3.小明利用下列三幅电路图分析串、并联电路的特点。
3题图
(1)三幅电路图的连接方式:甲是
(2)三幅电路图的开关中,能同时控制两个灯泡的是
A.甲中的开关$\mathrm{S}$
B.乙中的开关$\mathrm{S}$
C.丙中的开关$\mathrm{S}$
D.丙中的开关$\mathrm{S}_1$
E.丙中的开关$\mathrm{S}_2$
(3)一个灯泡损坏,另一个灯泡仍能工作的电路图是图
3题图
(1)三幅电路图的连接方式:甲是
串
联;乙是并
联;丙是并
联。(2)三幅电路图的开关中,能同时控制两个灯泡的是
ABC
,只能控制灯泡$\mathrm{L}_1$的是D
,只能控制灯泡$\mathrm{L}_2$的是E
。(均填字母)A.甲中的开关$\mathrm{S}$
B.乙中的开关$\mathrm{S}$
C.丙中的开关$\mathrm{S}$
D.丙中的开关$\mathrm{S}_1$
E.丙中的开关$\mathrm{S}_2$
(3)一个灯泡损坏,另一个灯泡仍能工作的电路图是图
乙、丙
。答案
3. (1) 串 并 并 (2) ABC D E (3) 乙、丙
解析
【分析】
要判断电路连接方式，需用电流路径法：电流只有一条路径为串联，有多条路径为并联；判断开关控制作用时，串联电路的开关控制所有用电器，并联电路干路开关控制所有用电器、支路开关仅控制所在支路；判断灯泡损坏后另一灯泡是否工作，需利用并联电路各支路独立、串联电路互相影响的特点。
【解析】
(1) 甲图：电流从电源正极出发，依次经过开关S、L₁、L₂回到负极，只有一条电流路径，故为串联；乙图：电流从电源正极出发，分两条支路，一条经L₁、一条经L₂，汇合后经开关S回到负极，有两条电流路径，故为并联；丙图：电流从电源正极出发，经开关S后分两条支路，一条经S₁和L₁、一条经S₂和L₂，汇合后回到负极，有两条电流路径，故为并联。
(2) 甲中开关S在串联电路，控制两个灯泡；乙中开关S在并联干路，控制两个灯泡；丙中开关S在并联干路，控制两个灯泡；丙中S₁在L₁支路，仅控制L₁；S₂在L₂支路，仅控制L₂。因此能同时控制两个灯泡的是A、B、C，只能控制L₁的是D，只能控制L₂的是E。
(3) 串联电路（甲）中一个灯泡损坏会导致电路断路，另一灯泡无法工作；并联电路（乙、丙）中各支路独立，一个灯泡损坏不影响另一支路，故另一灯泡能工作，因此是乙、丙。
【答案】
(1) 串；并；并 (2) ABC；D；E (3) 乙、丙
【知识点】
串联电路；并联电路；开关的作用
【点评】
本题考查串并联电路的判断及特点，是电学基础题，需掌握电流路径法判断串并联，明确开关的控制作用，以及并联电路的独立性，难度适中。
【难度系数】
0.6
要判断电路连接方式，需用电流路径法：电流只有一条路径为串联，有多条路径为并联；判断开关控制作用时，串联电路的开关控制所有用电器，并联电路干路开关控制所有用电器、支路开关仅控制所在支路；判断灯泡损坏后另一灯泡是否工作，需利用并联电路各支路独立、串联电路互相影响的特点。
【解析】
(1) 甲图：电流从电源正极出发，依次经过开关S、L₁、L₂回到负极，只有一条电流路径，故为串联；乙图：电流从电源正极出发，分两条支路，一条经L₁、一条经L₂，汇合后经开关S回到负极，有两条电流路径，故为并联；丙图：电流从电源正极出发，经开关S后分两条支路，一条经S₁和L₁、一条经S₂和L₂，汇合后回到负极，有两条电流路径，故为并联。
(2) 甲中开关S在串联电路，控制两个灯泡；乙中开关S在并联干路，控制两个灯泡；丙中开关S在并联干路，控制两个灯泡；丙中S₁在L₁支路，仅控制L₁；S₂在L₂支路，仅控制L₂。因此能同时控制两个灯泡的是A、B、C，只能控制L₁的是D，只能控制L₂的是E。
(3) 串联电路（甲）中一个灯泡损坏会导致电路断路，另一灯泡无法工作；并联电路（乙、丙）中各支路独立，一个灯泡损坏不影响另一支路，故另一灯泡能工作，因此是乙、丙。
【答案】
(1) 串；并；并 (2) ABC；D；E (3) 乙、丙
【知识点】
串联电路；并联电路；开关的作用
【点评】
本题考查串并联电路的判断及特点，是电学基础题，需掌握电流路径法判断串并联，明确开关的控制作用，以及并联电路的独立性，难度适中。
【难度系数】
0.6

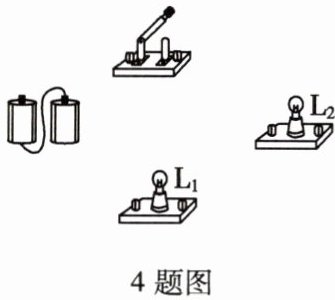

4.[教材实验改编]用笔画线代替导线，连接图中实物电路，使灯$L_1$、$L_2$串联，开关控制两灯。
4题图
4题图答案
如答图所示
解析
【分析】要使灯$L_1$、$L_2$串联且开关控制两灯，需让电流从电源正极出发，依次经过开关、$L_2$、$L_1$，最终回到电源负极，形成一条完整的电流路径，这样两灯即为串联，开关可控制整个电路。
【解析】连接步骤：1. 将电源的一个接线柱连接到开关的一个接线柱；2. 开关的另一个接线柱连接到$L_2$的一个接线柱；3. $L_2$的另一个接线柱连接到$L_1$的一个接线柱；4. $L_1$的另一个接线柱连接到电源的另一个接线柱，完成串联电路的连接，满足开关控制两灯的要求。
【答案】如答图所示
【知识点】串联电路、实物电路连接
【点评】本题考查串联电路的实物连接，属于电路连接的基础题型，需掌握串联电路电流路径的特点，难度适中。
【难度系数】0.7
【解析】连接步骤：1. 将电源的一个接线柱连接到开关的一个接线柱；2. 开关的另一个接线柱连接到$L_2$的一个接线柱；3. $L_2$的另一个接线柱连接到$L_1$的一个接线柱；4. $L_1$的另一个接线柱连接到电源的另一个接线柱，完成串联电路的连接，满足开关控制两灯的要求。
【答案】如答图所示
【知识点】串联电路、实物电路连接
【点评】本题考查串联电路的实物连接，属于电路连接的基础题型，需掌握串联电路电流路径的特点，难度适中。
【难度系数】0.7
5.[易错题]小明想通过一个开关同时控制两个灯泡的发光情况,那么这两个灯泡 (
A.只能是串联
B.只能是并联
C.串联和并联都可以
D.串联和并联都不行
C
)。A.只能是串联
B.只能是并联
C.串联和并联都可以
D.串联和并联都不行
答案
5. C
解析
【分析】
要解决这个问题，需明确串联和并联电路中开关的控制作用：串联电路电流只有一条路径，开关无论接在电路何处，都能控制整个电路；并联电路中，干路开关可控制所有支路的用电器，支路开关仅控制所在支路。据此判断两种连接方式是否都能实现一个开关同时控制两个灯泡。
【解析】
串联电路的电流路径唯一，开关接在任意位置都能控制整个电路，因此一个开关可同时控制两个串联的灯泡；并联电路中，若将开关接在干路位置，开关就能控制所有支路的用电器，所以也可通过一个开关控制两个并联的灯泡。因此串联和并联都可以满足要求，答案为C。
【答案】
C
【知识点】
串联电路特点、并联电路特点、开关的控制作用
【点评】
本题为易错题，学生易陷入“一个开关只能控制串联电路”的误区，实则并联电路中干路开关同样能实现同时控制，需准确掌握串并联电路中开关的控制范围，属于电路基础概念的考查。
【难度系数】
0.6
要解决这个问题，需明确串联和并联电路中开关的控制作用：串联电路电流只有一条路径，开关无论接在电路何处，都能控制整个电路；并联电路中，干路开关可控制所有支路的用电器，支路开关仅控制所在支路。据此判断两种连接方式是否都能实现一个开关同时控制两个灯泡。
【解析】
串联电路的电流路径唯一，开关接在任意位置都能控制整个电路，因此一个开关可同时控制两个串联的灯泡；并联电路中，若将开关接在干路位置，开关就能控制所有支路的用电器，所以也可通过一个开关控制两个并联的灯泡。因此串联和并联都可以满足要求，答案为C。
【答案】
C
【知识点】
串联电路特点、并联电路特点、开关的控制作用
【点评】
本题为易错题，学生易陷入“一个开关只能控制串联电路”的误区，实则并联电路中干路开关同样能实现同时控制，需准确掌握串并联电路中开关的控制范围，属于电路基础概念的考查。
【难度系数】
0.6
