2026年课时练人民教育出版社九年级物理全一册人教版第43页答案
例4 某学校物理创新实验小组的同学要设计一个自动防盗报警电路。要求:晚间开关S闭合后,灯亮电铃不响;当房门被打开时,细导线AB被扯断,灯亮且电铃发声自动报警。请按要求用笔画线表示导线,连接如图所示的电路元件。

【方法规律】

答案

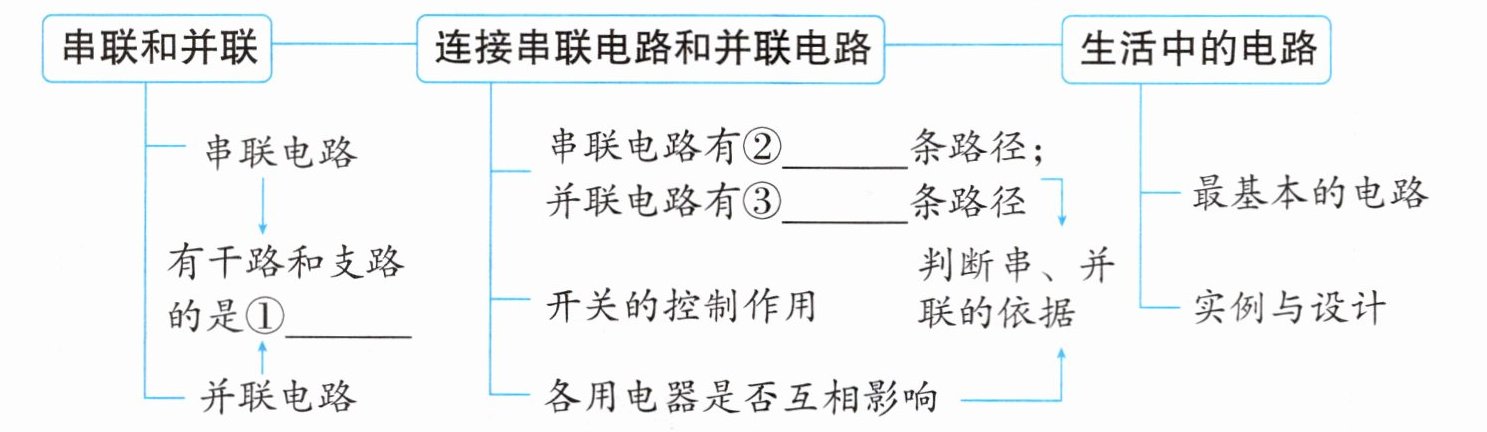

核心内容·建构

课堂达标·评价

答案

①并联电路 ②一 ③多

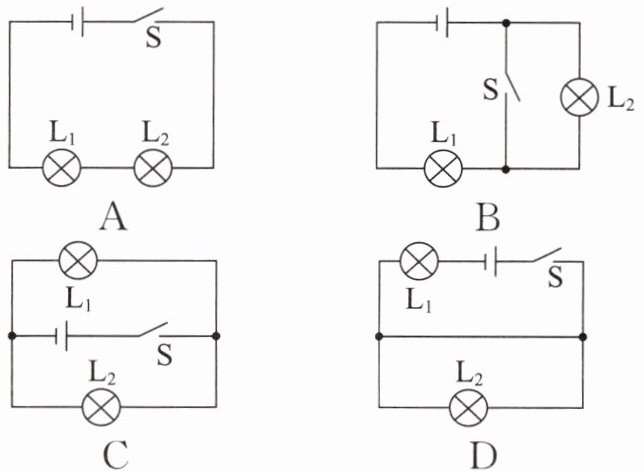

1.如图所示，开关S闭合时，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$组成并联电路的是（
C
）

答案

C
2.关于如图所示的电路，下列说法正确的是
（
A
）


A.当只闭合开关$S_2$时，$L_1$、$L_2$串联
B.当只闭合开关$S_1$、$S_2$时，$L_1$、$L_2$并联
C.当只闭合开关$S_2$、$S_3$时，$L_1$、$L_2$串联
D.当只闭合开关$S_1$、$S_3$时，$L_1$、$L_2$串联

答案

A
3.(自贡中考)小布同学在经过十字路口时，观察了人行横道的红绿灯，画出下列控制红绿灯的电路图，你认为正确的是（
C
）

答案

C
