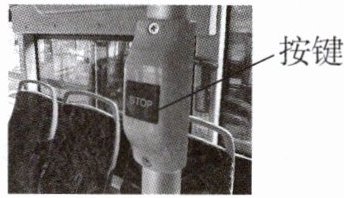

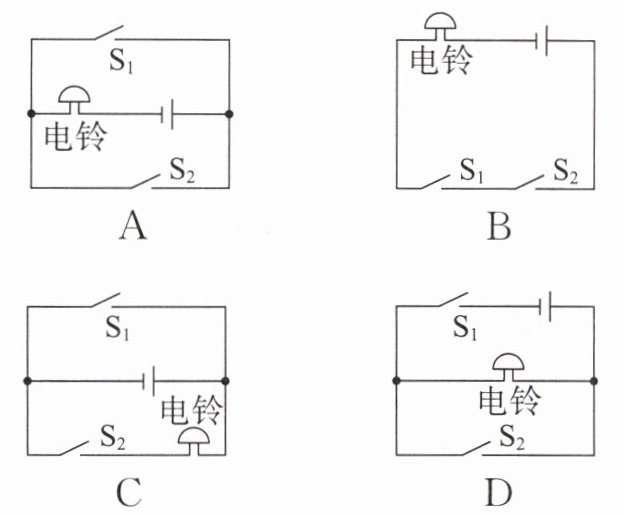

4.小东乘坐公交车时发现:公交车后门左右两侧的扶手上,各安装了一个标有“STOP”的红色按键(如图),当乘客遇到紧急情况时,只要按下其中任意一个按键,公交车内的警示电铃就会响起。小东根据上述功能设计了四个简化模拟电路图,其中正确的是 (
A
B
C
D
A
)A
B
C
D
答案
A

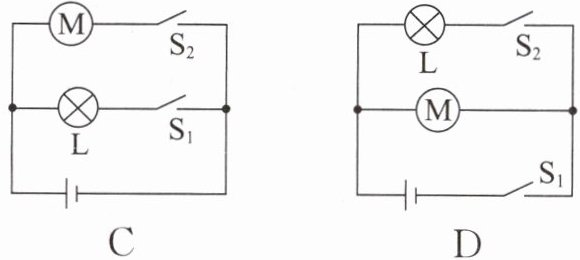

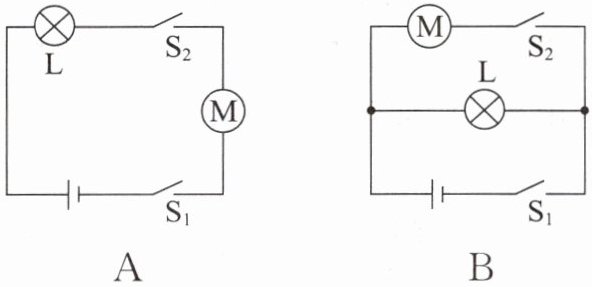

5.(南充中考)某校科创小组为“共享助力车”的安全头盔设计以下方案:扫码成功后$S_1$闭合,指示灯L亮;从车头取出头盔并戴上后,头盔内遥控设备遥控$S_2$闭合,电动机通电工作;扫码且戴头盔才能骑行。下列电路符合以上设计要求的是 (
B
)答案
B
6.按要求连接如图所示的实物电路图。要求：
(1)$\mathrm{L}_1$与$\mathrm{L}_2$组成并联电路；
(2)$\mathrm{S}_1$控制$\mathrm{L}_1$，$\mathrm{S}_2$同时控制$\mathrm{L}_1$与$\mathrm{L}_2$。
(1)$\mathrm{L}_1$与$\mathrm{L}_2$组成并联电路；
(2)$\mathrm{S}_1$控制$\mathrm{L}_1$，$\mathrm{S}_2$同时控制$\mathrm{L}_1$与$\mathrm{L}_2$。
答案

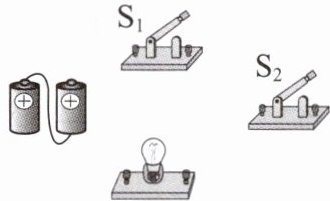

7.为了方便夜间开门锁，有人发明了“感应照明门把手”，它利用感应开关S₁（人触碰把手，S₁闭合，不触碰则断开）和光控开关S₂（白天断开，晚上闭合）来自动控制电路，夜间且有人开门触碰把手时，锁孔旁的小灯泡发光，达到照明的目的。请根据设计要求完成实物图连接。
答案
