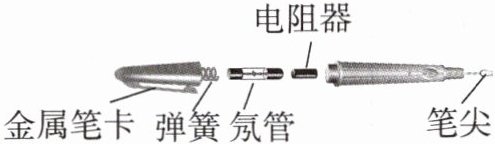

例2 一种测电笔的构造如图所示，下列说法正确的是（
D
）


A.测电笔中的电阻器的电阻较小
B.使用测电笔时，人与测电笔是并联的
C.使用测电笔时，手必须接触笔尖金属体
D.正确使用测电笔检测相线时，氖管会发光

答案

D

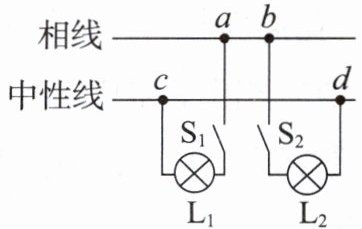

例3 下图是小花家的电路示意图，爸爸先闭合开关$\mathrm{S}_1$，灯$\mathrm{L}_1$亮，再闭合开关$\mathrm{S}_2$，灯$\mathrm{L}_2$不亮。用测电笔测$a、b、c、d$4个接线点，发现测电笔只在测$c$点时不发光，则故障是（
D
）


A.$c$点左侧的中性线断路
B.灯$\mathrm{L}_2$被短路
C.$\mathrm{L}_2$与接线点$d$之间断路
D.$c、d$两点间断路

答案

D
学习任务三 保护线与漏电保护器的作用
1.三孔插座(如图所示)
上孔接
保护线
(用
PE
表示,俗称地线),右孔接
相线
,左孔接
中性线
。

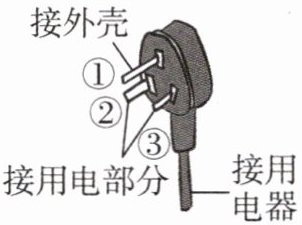

2.三脚插头(如图所示)
较长的一脚①接的是三孔插座的上孔,与用电器的
金属外壳
接通;另外两脚②③分别对应接三孔插座的下方两孔。

3.漏电保护器的作用
在出现
漏电
或站在地上的人不小心接触
相线
时,通过相线和中性线的电流不
相等
,此时漏电保护器就会迅速切断电路,从而起到保护作用。

答案

1.保护线 PE 相线 中性线
2.金属外壳
3.漏电 相线 相等

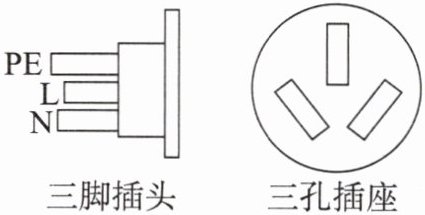

例4 下图是教室里的电子白板电源连接线所采用的三脚插头和相对应的三孔插座，插头上标有字母
PE
的脚和用电器的金属外壳相连，当三脚插头插入三孔插座时，就将外壳与
大地
相连，能够有效防止触电事故的发生。

答案

PE 大地

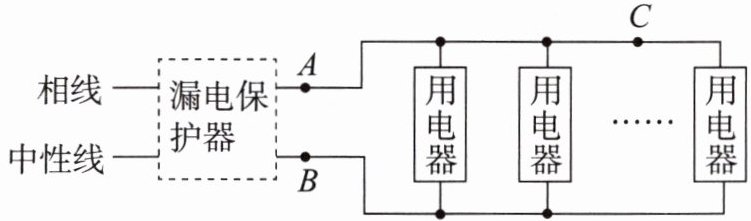

例5 安装了漏电保护器的家庭电路如图所示。当漏电保护器检测到通过图中A和
B
（选填“B”或“C”）两处的电流不相等时，会迅速切断电路，从而起到保护作用。
当家电维修人员在图中C处不慎触电时，漏电保护器
会
（选填“会”或“不会”）切断电路。

答案

B 会
