学习任务四 家庭电路的基本组成
1.基本组成:由两根进户线、、总开关（含保险装置）、、用电器、导线等组成。
2.配电箱:根据实际用电需求,将家庭电路规划为若干分支回路,由将导线引入各个房间内,进行供电。

1.电能表 插座
2.配电箱

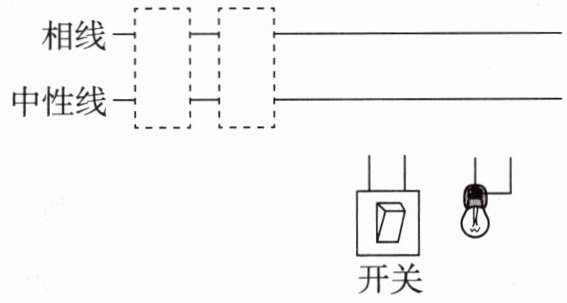

例6 请将元件前的字母[A. 电能表；B. 总开关(含保险装置)]正确填入图中家庭电路的虚线框内，同时把灯泡和控制它的开关连入家庭电路中。

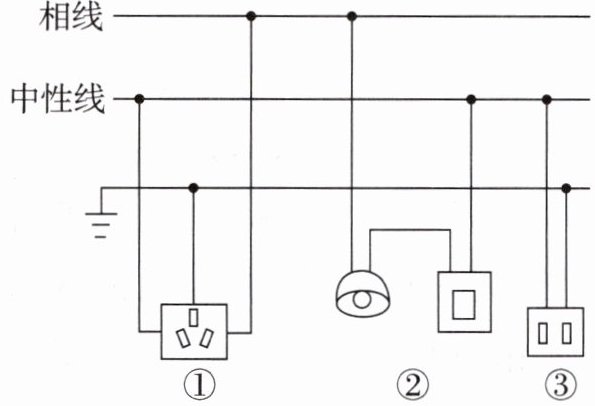

例7 (天津中考)下图为部分家庭电路示意图，其中连接正确的是 ()

A. ①
B. ②
C. ①③
D. ②③
【规律方法】
家庭电路连接的基本要求
(1)各组成部分的连接顺序不能颠倒。
(2)开关:必须接在相线和用电器之间。
(3)插座:两孔插座按“左中右相”接线；三孔插座按“左中右相上保护”接线。
(4)螺口灯泡:灯头顶部金属点接相线，螺旋套接中性线。

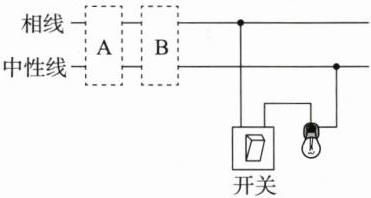

例6
例7 A

核心内容·建构
家庭电路的基本组成
电流过大
的防护
保险丝及
其作用
低压断路器又称
①
②
的辨别
测电笔的类
型及其使用
开关的连
接原则
保护线和漏电保
护器的作用
三孔插座与
三脚插头
漏电保护
器的作用
家庭电路的
基本组成
基本组成
配电箱

①空气开关
②相线和中性线
