第2节 家庭电路的基本组成
知识生成·探究
情境创设
体验:电流过大的防护
按照右图连接电路,动手体验:
(1)移动滑片,使滑动变阻器连入电路的电阻变小,电路总电阻如何变化?电路电流如何变化?
(2)铅锑合金丝和铜丝谁会先熔断?这说明了什么?
(3)根据以上探究,你能想到家庭电路中电流过大的防护措施吗?
铅锑合金丝 导线 铜丝
A B C D
接电源

(1)电路总电阻变小。根据欧姆定律可知,电路电流变大。
(2)铅锑合金丝先熔断。这说明铅锑合金丝的电阻大、熔点低。
(3)家庭电路中接入电阻大、熔点低的导体,在电流过大时,该导体会因发热升温而自动熔断,切断电路。

学习任务一 电流过大的防护
1.保险丝:熔断器中的核心部件,一般是用电阻、熔点的铅锑合金制成的。
2.保险丝的作用:当通过保险丝的电流额定电流并达到或超过熔断电流时,保险丝,从而切断电路,起到保护作用。(选填“能”或“不能”)用铜丝、铁丝等导线代替保险丝。
3.低压断路器:又称空气开关,当电路中的电流过大时,空气开关自动断开,切断电路,俗称“跳闸”。

1.大 低
2.大于 熔断 不能

例1 小芊同学家的低压断路器发生跳闸，手动使它复位后，又立即跳闸，出现这种现象的原因不可能是（）

A.电路中出现断路现象
B.电路中用电器总功率过大
C.电路中出现短路现象
D.低压断路器的额定电流过小

A

学习任务二 相线和中性线的辨别
|情境探究|

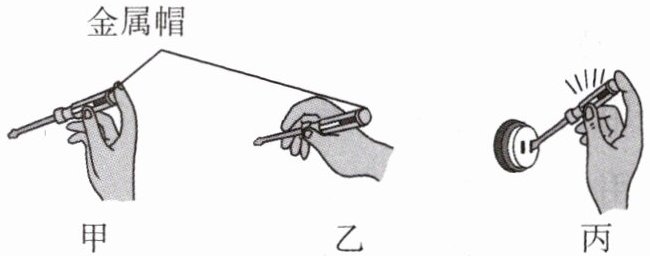

分析测电笔的使用，思考下列问题：
(1)甲、乙两图中，测电笔使用方法正确的是图。

(2)图丙中，测电笔的氖管发光，说明测电笔接触的是线。
|探究归纳|
1.测电笔
(1)作用:辨别和。
(2)使用方法:用手指按住金属笔卡或笔尾的金属帽，用接触被测的导线。如果氖管发光，那么接触的是；如果氖管不发光，那么接触的是。
(3)注意事项:手指千万不能碰到。
(4)笔中电阻器的作用:该电阻器的电阻很大，使用测电笔时，通过人体的电流，不会对人造成伤害。
2.控制开关的连接:从安全角度考虑，控制电灯的开关要连接在和电灯之间。

【情境探究】
(1)甲 (2)相
【探究归纳】
1.(1)相线 中性线
(2)笔尖 相线 中性线
(3)笔尖
(4)很小
2.相线
