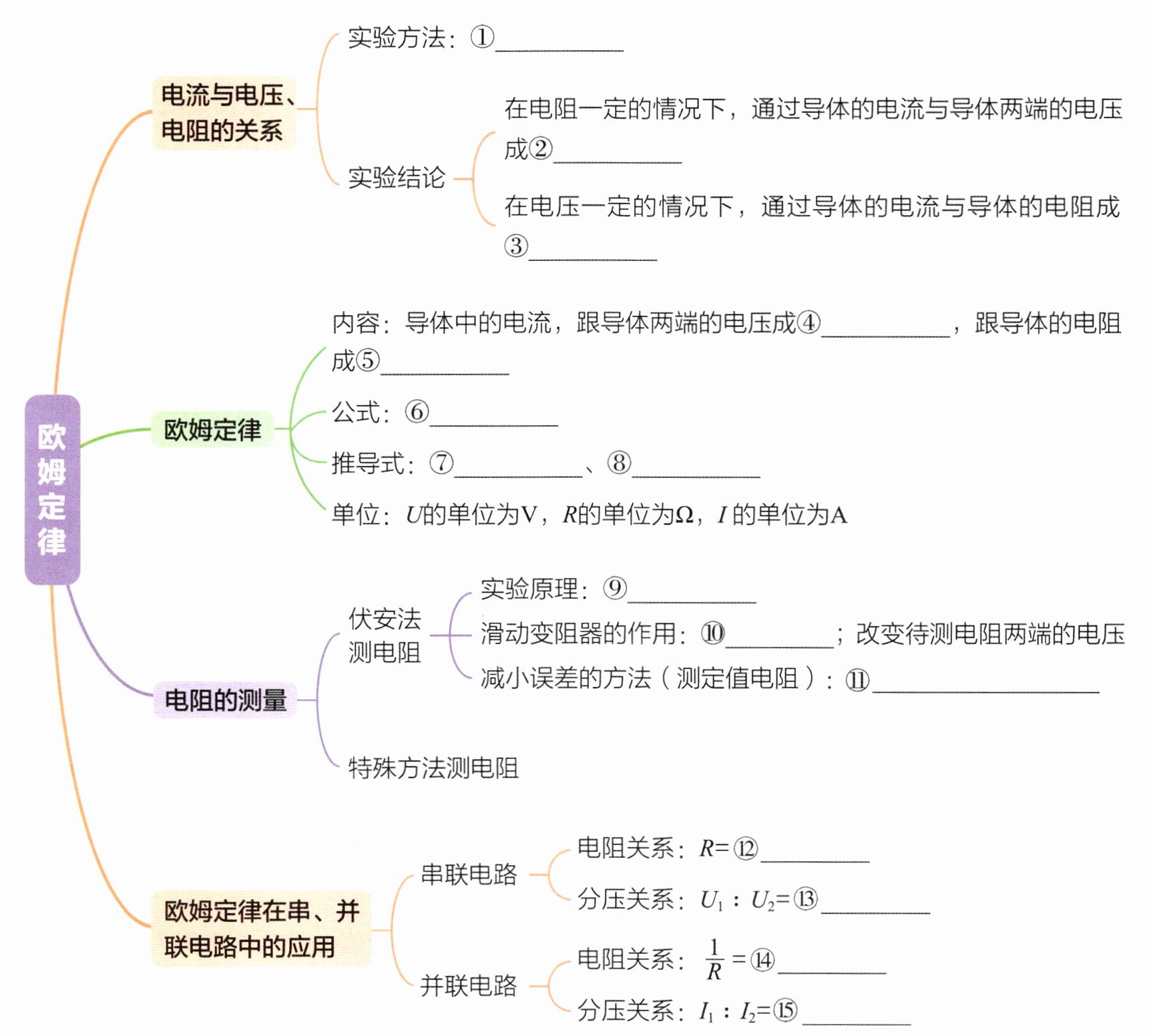

构建知识体系
答案见P26
欧姆定律
电流与电压、电阻的关系
实验方法：①
实验结论
在电阻一定的情况下，通过导体的电流与导体两端的电压成②
在电压一定的情况下，通过导体的电流与导体的电阻成③
欧姆定律
内容：导体中的电流，跟导体两端的电压成④，跟导体的电阻成⑤
公式：⑥
推导式：⑦、⑧
单位：U的单位为V，R的单位为Ω，I的单位为A
电阻的测量
伏安法测电阻
实验原理：⑨
滑动变阻器的作用：⑩；改变待测电阻两端的电压
减小误差的方法（测定值电阻）：⑪
特殊方法测电阻
欧姆定律在串、并联电路中的应用
串联电路
电阻关系：$R=⑫$
分压关系：$U_1:U_2=⑬$
并联电路
电阻关系：$\frac{1}{R}=⑭$
分压关系：$I_1:I_2=⑮$

①控制变量法 ②正比 ③反比 ④正比 ⑤反比
⑥$I=\frac{U}{R}$ ⑦$U=IR$ ⑧$R=\frac{U}{I}$ ⑨$R=\frac{U}{I}$ ⑩保护电路 ⑪多次测量求平均值 ⑫$R_1+R_2$ ⑬$R_1:R_2$ ⑭$\frac{1}{R_1}+\frac{1}{R_2}$ ⑮$R_2:R_1$

1.串联电路中，总电阻等于串联电路中各电阻之和。有两个阻值分别为$R_1=12\ \Omega$和$R_2=10\ \Omega$的电阻，串联在电路中，总电阻为（）

A.$6\ \Omega$
B.$22\ \Omega$
C.$15\ \Omega$
D.$9\ \Omega$

1.B [解析]因为两电阻串联,所以总电阻$R=R_1+R_2=12\ \Omega+10\ \Omega=22\ \Omega$,B正确。

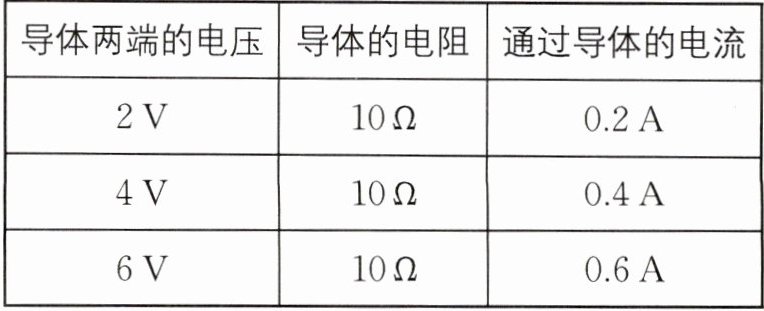

2.根据下列一组实验数据，可以得到的结论是
（）


A.导体电阻一定时,导体两端的电压跟通过导体的电流成正比
B.导体电阻一定时,通过导体的电流跟导体两端的电压成正比
C.导体两端的电压一定时,导体的电阻跟通过导体的电流成反比
D.导体两端的电压一定时,通过导体的电流跟导体的电阻成反比

2.B [解析]由数表中数据可知,导体的电阻保持10 Ω不变,导体两端的电压增大为原来的几倍,电流也增大为原来的几倍,可得导体电阻一定时,通过导体的电流跟导体两端的电压成正比,B正确。
