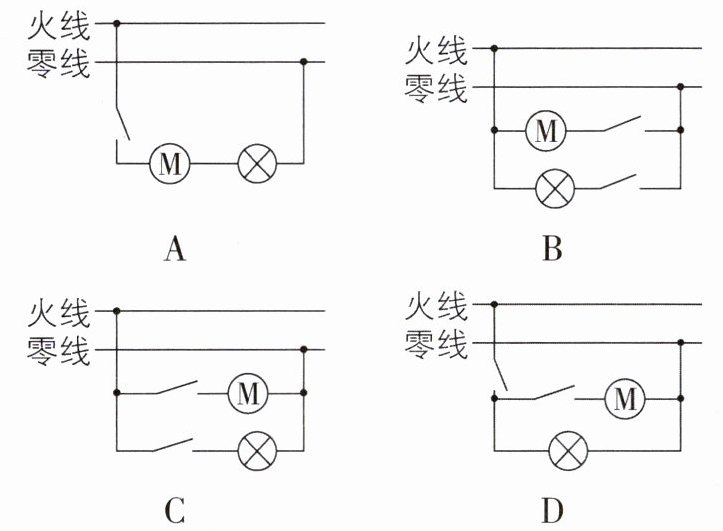

7[2024山东威海中考,中]家用吊扇灯的风扇和灯既可独立工作,又可同时工作,下列电路正确的是 ()

7. C 【解析】家用吊扇灯的风扇和灯既可独立工作,又可同时工作,因此两个元件应该并联,且各支路存在一个独立开关控制其通断,因此排除A、D两个选项。家庭电路中,为了用电安全,开关应接在火线和用电器之间,因此B错误,C正确。故选C。
关键点拨
家庭电路中插座及开关的接法口诀:左零右火上接地,开关接在火线上。即两孔和三孔插座的左孔接零线,右孔接火线,三孔插座的上孔接地线,开关连在用电器和火线之间。

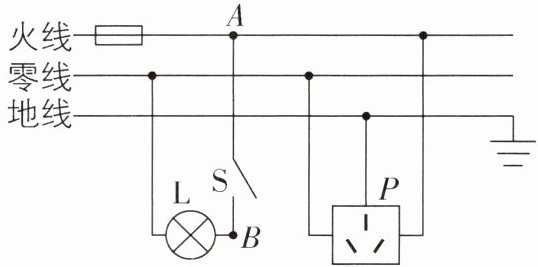

8[2024内蒙古兴安盟、呼伦贝尔中考,中]如图所示是某家庭电路的一部分,下列说法正确的是 ()


A.火线与地线之间的电压是 380 V
B.灯泡 L 和开关 S 的位置可以互换
C.断开开关 S 后,用测电笔接触 A 点时氖管会发光
D.洗衣机接入三孔插座 P 后,其外壳与零线相连

8. C 【解析】火线与地线之间的电压是220 V,故A错误;灯泡与开关串联,开关必须接在灯泡与火线之间,开关和灯泡的位置不可以互换,故B错误;断开开关,使用测电笔接触A点时,测电笔与火线接触,此时氖管会发光,故C正确;洗衣机接入三孔插座能使洗衣机金属外壳接地,防止洗衣机的外壳漏电而使人发生触电事故,故D错误。故选C。

9[2025 山东青岛中考]下列做法不符合安全用电原则的是（）

A.用沾了水的手更换灯泡
B.不接触低压带电体，不靠近高压带电体
C.不使用绝缘层损坏的导线
D.及时更换达到使用寿命的家用电器
刷实验

9. A 【解析】生活用水是导体,用沾了水的手更换灯泡容易发生触电事故,故A符合题意;不接触低压带电体,不靠近高压带电体是安全用电的原则,故B不符合题意;绝缘层破损的导线容易漏电,不能继续使用,故C不符合题意;插座、导线和家用电器等达到使用寿命后继续使用,容易造成触电、火灾等事故,应及时更换,故D不符合题意。故选A。

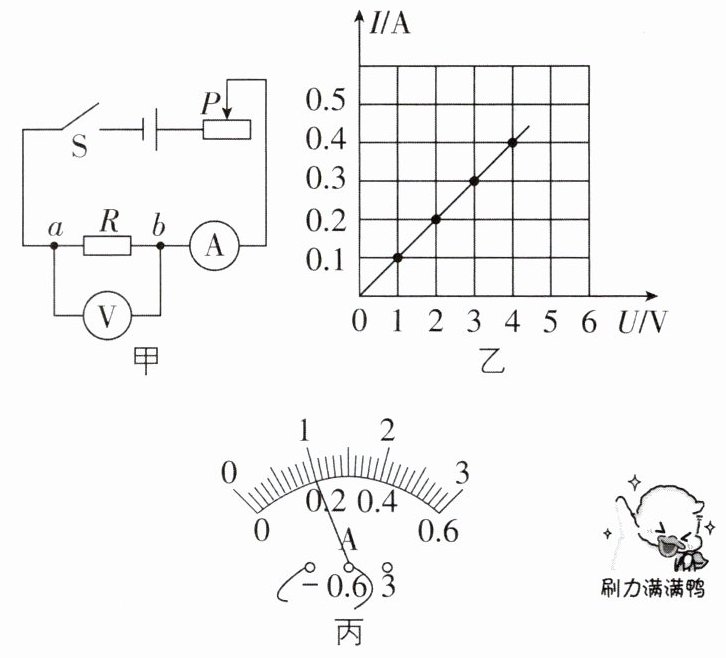

10[2025吉林中考,中]某学习小组在“探究电流与电压的关系”实验中,所用的实验器材有:电源(电压恒为4.5 V)、滑动变阻器(20 Ω 1 A)、定值电阻、开关、电流表、电压表各一个,导线若干。

(1)按照图甲连接电路,闭合开关前,应将滑动变阻器的滑片调至最端。
(2)经过多次实验,将测得的数据绘制成图像,如图乙所示。由图像可得:在电阻一定时,通过导体的电流与导体两端的电压成比。
(3)实验后,小组内同学提出两个观点并进行交流与讨论:
观点一:用小灯泡替换定值电阻也可以完成该实验。讨论后认为该观点不可行,原因是。
观点二:利用原实验电路和器材,再增加几个不同阻值的定值电阻,还可以进行“探究电流与电阻的关系”实验。讨论后认为该观点可行,并进行实验。小组同学将15 Ω的定值电阻接入a、b间,闭合开关,移动滑动变阻器的滑片到适当位置,电流表示数如图丙所示,示数为A,记录此时的电阻值和电流值。为了完成实验,a、b间可更换的定值电阻阻值应不超过Ω。

10. (1)右 (2)正 (3)灯丝电阻随温度的升高而增大(合理即可) 0.2 40
【解析】(1)为了保护电路,闭合开关前,应将滑动变阻器的滑片调至阻值最大处,即最右端。(2)图乙中的图像是一条过原点的倾斜直线,故由图像可得:在电阻一定时,通过导体的电流与导体两端的电压成正比。(3)探究电流与电压的关系,必须控制电阻不变,而小灯泡的灯丝电阻随温度的升高而增大,所以该观点不可行;由图丙可知电流表的分度值为0.02 A,读数为0.2 A;探究电流与电阻的关系时,需控制电压不变,根据题干所给信息可知不变的电压是$U=IR=0.2\ \mathrm{A} × 15\ \Omega=3\ \mathrm{V}$,则滑动变阻器两端的电压为$4.5\ \mathrm{V}-3\ \mathrm{V}=1.5\ \mathrm{V}$,根据串联分压规律知,滑动变阻器两端电压是定值电阻两端电压的一半,电阻也应是定值电阻阻值的一半,滑动变阻器最大阻值为20 Ω,则定值电阻阻值最大为40 Ω。
