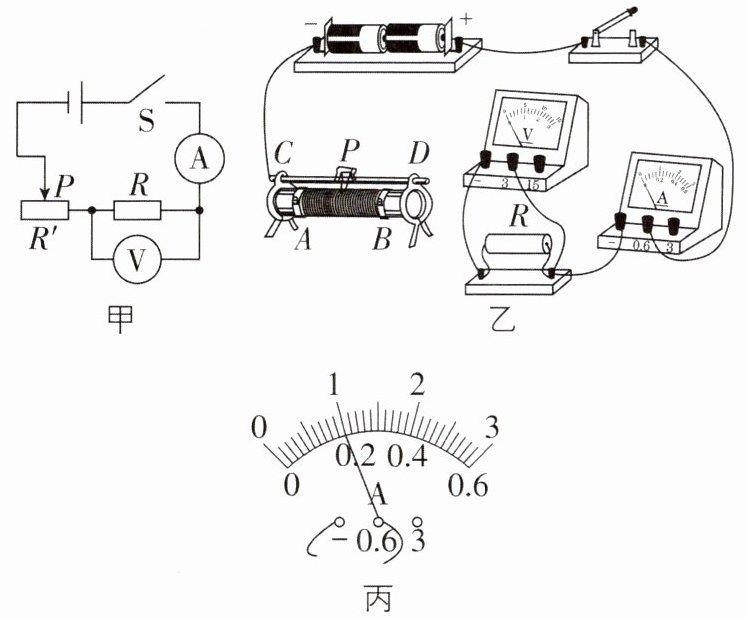

11[2025西藏中考,中]如图所示,某实验小组“探究电压一定时电流与电阻的关系”。

(1)实验时应注意安全用电,因此,连接电路时开关应处于状态。
(2)请在图乙中用笔画线代替导线将实物图连接完整。要求:闭合开关前,滑动变阻器的滑片P置于A端。
(3)闭合开关后,某同学发现电流表无示数,电压表有示数且示数接近电源电压。请你分析电路故障原因可能是:。
(4)排除故障后,移动滑动变阻器的滑片P至适当位置,记录此时电流表的示数。更换不同阻值的定值电阻,调节滑片的位置使电压表的示数保持不变,记录电流表的示数并填入表格。图丙是第2次实验时电流表指针的位置,其示数为A。

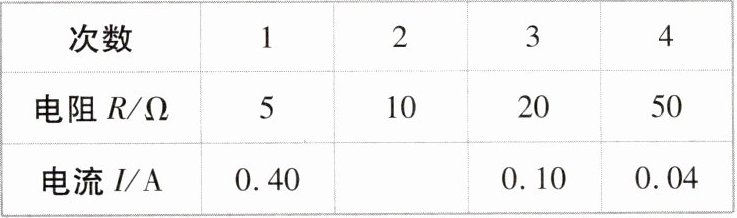

(5)分析表中的数据可知:导体两端的电压一定时,通过导体的电流与导体的电阻成。

11. (1)断开 (2) (3)定值电阻开路(合理即可) (4)0.20 (5)反比
【解析】(1)为了保护电路,安全用电,连接电路时,开关应处于断开状态;(2)闭合开关前,滑动变阻器的滑片置于A端,说明滑片置于A端时滑动变阻器接入电路的阻值最大,则变阻器右下接线柱接入电路,连接实物图如答案图所示;(3)闭合开关后,发现电流表无示数,电压表有示数,且接近电源电压,说明电压表串联在电路中,则故障原因可能是定值电阻开路;(4)电流表用的小量程,分度值为0.02 A,示数为0.20 A;(5)根据表格数据知,电阻增大为原来的几倍,电流就减小为原来的几分之一,故导体两端的电压一定时,通过导体的电流与导体的电阻成反比。

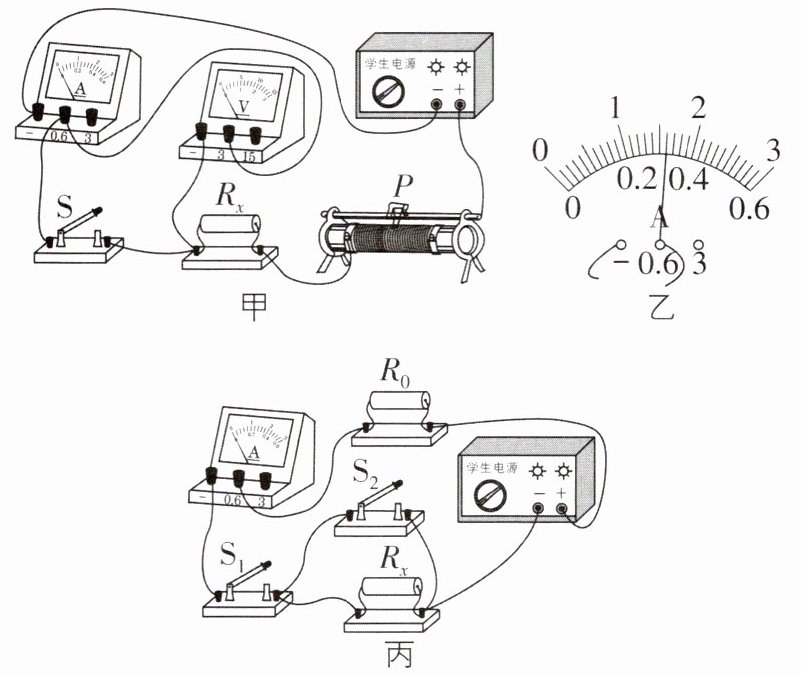

12[2025山东泰安中考,中]科学探究小组连接了图甲所示的电路,测量定值电阻$R_x$的阻值。电源电压恒为6 V,电流表的量程为0~0.6 A,电压表的量程为0~3 V,$R_x$的阻值约为8 Ω,滑动变阻器有(a:“25 Ω 2 A”和b:“20 Ω 0.2 A”)两种规格。

(1)连接电路时,应选择的滑动变阻器是(填“a”或“b”)。
(2)甲图连接的电路有一处错误,请把接错的那一根导线找出来打“×”,用笔画线代替导线画出正确的连接。
(3)正确连接导线后,滑片P移至某处,此时电压表示数为2.6 V,电流表示数如图乙所示为A,本次测得$R_x$的阻值为Ω(精确到0.1 Ω)。通过移动滑片P测得多组实验数据,计算出$R_x$的平均值,这样做是为了(填字母)。
A.寻找普遍规律 B.减小误差
(4)该探究小组还设计了如图丙所示的电路,利用阻值为$R_0$的定值电阻和电流表等器材,测量$R_x$的阻值,经检查无误后进行实验。电源电压未知且保持不变,请将实验过程补充完整:
①只闭合开关,电流表的示数为$I_1$;
②闭合开关$S_1$、$S_2$,电流表的示数为$I_2$;
③用已知量$R_0$和测量量$I_1$、$I_2$写出$R_x$的阻值表达式:$R_x=$。

12. (1)$a$ (2) (3)0.32 8.1 B
(4)①$\mathrm{S}_1$ ③$\frac{(I_2-I_1)R_0}{I_1}$
【解析】(1)当电压表示数为3 V时,电路中电流为$I_0=\frac{U_0}{R_x}=\frac{3\ \mathrm{V}}{8\ \Omega}=0.375\ \mathrm{A}$,$2\ \mathrm{A}＞0.375\ \mathrm{A}＞0.2\ \mathrm{A}$,故应选择$a$。(2)图甲中电压表接在开关两端,且正负接线柱接反了,故应该改接到定值电阻两端,如图所示。(3)电流表示数如图乙,电流表选用0~0.6 A的测量范围,分度值为0.02 A,其示数为0.32 A,则测得$R_x=\frac{U}{I}=\frac{2.6\ \mathrm{V}}{0.32\ \mathrm{A}}\approx8.1\ \Omega$;通过移动滑片$P$测得多组实验数据,计算出$R_x$的平均值,可以减小误差。(4)只闭合开关$\mathrm{S}_1$,两个电阻串联,电流表的示数为$I_1$,电源电压$U'=I_1\ (R_x+R_0)$;闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$,$R_x$被短路,只有$R_0$连入电路,电流表的示数为$I_2$,电源电压$U'=I_2R_0$,解得$R_x$的阻值表达式:$R_x=\frac{(I_2-I_1)R_0}{I_1}$。
关键点拨
在没有电压表的情况下,可通过开关的转换,改变电路中的电流,结合欧姆定律与串联电路的特点列方程计算电阻大小。
