1. 如图所示,L₁标有“3 V 3 W”字样、L₂标有“3 V 6 W”字样,灯丝电阻不变,电源电压为3 V,开关S闭合后,L₁、L₂电流之比为

电子式单相电能表
03482
kW·h ▵O
220 V 5(60)A 50 Hz
3 000 imp/(kW·h)
1∶1
,L₁、L₂两端电压之比为2∶1
,L₁比L₂更亮
(选填“更亮”或“更暗”)。电子式单相电能表
03482
kW·h ▵O
220 V 5(60)A 50 Hz
3 000 imp/(kW·h)
答案
1:1
2:1
更亮
2:1
更亮
解析
【分析】
首先观察电路可知,L₁与L₂串联,根据串联电路的电流特点可直接得出电流之比;然后利用电功率公式的变形公式$R=\frac{U^2}{P}$计算两灯的电阻,结合串联电路的分压规律(电压之比等于电阻之比)求出电压之比;最后根据$P=I^2R$比较两灯的实际功率,实际功率大的灯泡更亮。
【解析】
1. 求电流之比:
由电路图可知,L₁、L₂串联,根据串联电路的电流特点,串联电路中各处电流相等,因此通过L₁、L₂的电流之比$I_1:I_2=1:1$。
2. 计算两灯的电阻:
根据电功率公式$P=\frac{U^2}{R}$,变形可得$R=\frac{U^2}{P}$。
对于L₁:$R_1=\frac{U_{额1}^2}{P_{额1}}=\frac{(3V)^2}{3W}=3Ω$;
对于L₂:$R_2=\frac{U_{额2}^2}{P_{额2}}=\frac{(3V)^2}{6W}=1.5Ω$。
3. 求电压之比:
串联电路中电压之比等于电阻之比,即$\frac{U_1}{U_2}=\frac{R_1}{R_2}=\frac{3Ω}{1.5Ω}=\frac{2}{1}$,所以L₁、L₂两端电压之比为2:1。
4. 比较灯泡亮度:
灯泡的亮度由实际功率决定,串联电路中电流相等,根据$P=I^2R$,因为$R_1>R_2$,所以$P_{实1}>P_{实2}$,因此L₁比L₂更亮。
【答案】
1:1;2:1;更亮
【知识点】
串联电路特点;电功率计算;电阻计算
【点评】
本题考查串联电路的电流、电压规律以及电功率公式的灵活应用,关键是明确灯泡亮度由实际功率决定,需熟练掌握相关公式的变形应用。
【难度系数】
0.6
首先观察电路可知,L₁与L₂串联,根据串联电路的电流特点可直接得出电流之比;然后利用电功率公式的变形公式$R=\frac{U^2}{P}$计算两灯的电阻,结合串联电路的分压规律(电压之比等于电阻之比)求出电压之比;最后根据$P=I^2R$比较两灯的实际功率,实际功率大的灯泡更亮。
【解析】
1. 求电流之比:
由电路图可知,L₁、L₂串联,根据串联电路的电流特点,串联电路中各处电流相等,因此通过L₁、L₂的电流之比$I_1:I_2=1:1$。
2. 计算两灯的电阻:
根据电功率公式$P=\frac{U^2}{R}$,变形可得$R=\frac{U^2}{P}$。
对于L₁:$R_1=\frac{U_{额1}^2}{P_{额1}}=\frac{(3V)^2}{3W}=3Ω$;
对于L₂:$R_2=\frac{U_{额2}^2}{P_{额2}}=\frac{(3V)^2}{6W}=1.5Ω$。
3. 求电压之比:
串联电路中电压之比等于电阻之比,即$\frac{U_1}{U_2}=\frac{R_1}{R_2}=\frac{3Ω}{1.5Ω}=\frac{2}{1}$,所以L₁、L₂两端电压之比为2:1。
4. 比较灯泡亮度:
灯泡的亮度由实际功率决定,串联电路中电流相等,根据$P=I^2R$,因为$R_1>R_2$,所以$P_{实1}>P_{实2}$,因此L₁比L₂更亮。
【答案】
1:1;2:1;更亮
【知识点】
串联电路特点;电功率计算;电阻计算
【点评】
本题考查串联电路的电流、电压规律以及电功率公式的灵活应用,关键是明确灯泡亮度由实际功率决定,需熟练掌握相关公式的变形应用。
【难度系数】
0.6
2. 如图所示为小明家的电能表表盘,该电能表的示数为

348.2
kW·h,家中同时工作的用电器总功率不能超过13200
W.若小明家此时只有电水壶在烧水,该电能表脉冲指示灯在2 min内闪烁了120次,则这段时间内电水壶的电功率为1200
W.答案
348.2
13200
1200
13200
1200
解析
【分析】
1. 电能表示数读取:电能表最后一位为小数位,直接读取表盘显示数字即可得到示数。
2. 总功率最大值计算:根据电能表参数中的额定电压和允许通过的最大电流,利用公式$P=UI$计算家中同时工作的用电器总功率上限。
3. 电水壶电功率计算:先结合电能表脉冲参数和闪烁次数算出消耗的电能,再利用公式$P=\frac{W}{t}$,结合工作时间计算电水壶的电功率。
【解析】
1. 读取电能表示数:
电能表表盘最后一位是小数位,因此示数为$\boldsymbol{348.2}\ \mathrm{kW·h}$。
2. 计算总功率最大值:
由电能表参数可知,额定电压$U=220\ \mathrm{V}$,允许通过的最大电流$I_{\mathrm{最大}}=60\ \mathrm{A}$,根据电功率公式$P=UI$,可得:
$P_{\mathrm{最大}}=UI_{\mathrm{最大}}=220\ \mathrm{V} × 60\ \mathrm{A}=13200\ \mathrm{W}$。
3. 计算电水壶的电功率:
电能表参数$3000\ \mathrm{imp/(kW·h)}$表示每消耗$1\ \mathrm{kW·h}$的电能,指示灯闪烁3000次。
2分钟内闪烁120次,消耗的电能:
$W=\frac{120}{3000}\ \mathrm{kW·h}=0.04\ \mathrm{kW·h}$,
工作时间$t=2\ \mathrm{min}=\frac{2}{60}\ \mathrm{h}=\frac{1}{30}\ \mathrm{h}$,
根据$P=\frac{W}{t}$,可得电水壶的电功率:
$P=\frac{0.04\ \mathrm{kW·h}}{\frac{1}{30}\ \mathrm{h}}=1.2\ \mathrm{kW}=1200\ \mathrm{W}$。
【答案】
348.2;13200;1200
【知识点】
电能表读数;电功率计算;总功率上限计算
【点评】
本题考查电能表的相关计算,需掌握电能表读数规则,理解其参数含义,灵活运用电功率公式,是电学基础常考题型。
【难度系数】
0.7
1. 电能表示数读取:电能表最后一位为小数位,直接读取表盘显示数字即可得到示数。
2. 总功率最大值计算:根据电能表参数中的额定电压和允许通过的最大电流,利用公式$P=UI$计算家中同时工作的用电器总功率上限。
3. 电水壶电功率计算:先结合电能表脉冲参数和闪烁次数算出消耗的电能,再利用公式$P=\frac{W}{t}$,结合工作时间计算电水壶的电功率。
【解析】
1. 读取电能表示数:
电能表表盘最后一位是小数位,因此示数为$\boldsymbol{348.2}\ \mathrm{kW·h}$。
2. 计算总功率最大值:
由电能表参数可知,额定电压$U=220\ \mathrm{V}$,允许通过的最大电流$I_{\mathrm{最大}}=60\ \mathrm{A}$,根据电功率公式$P=UI$,可得:
$P_{\mathrm{最大}}=UI_{\mathrm{最大}}=220\ \mathrm{V} × 60\ \mathrm{A}=13200\ \mathrm{W}$。
3. 计算电水壶的电功率:
电能表参数$3000\ \mathrm{imp/(kW·h)}$表示每消耗$1\ \mathrm{kW·h}$的电能,指示灯闪烁3000次。
2分钟内闪烁120次,消耗的电能:
$W=\frac{120}{3000}\ \mathrm{kW·h}=0.04\ \mathrm{kW·h}$,
工作时间$t=2\ \mathrm{min}=\frac{2}{60}\ \mathrm{h}=\frac{1}{30}\ \mathrm{h}$,
根据$P=\frac{W}{t}$,可得电水壶的电功率:
$P=\frac{0.04\ \mathrm{kW·h}}{\frac{1}{30}\ \mathrm{h}}=1.2\ \mathrm{kW}=1200\ \mathrm{W}$。
【答案】
348.2;13200;1200
【知识点】
电能表读数;电功率计算;总功率上限计算
【点评】
本题考查电能表的相关计算,需掌握电能表读数规则,理解其参数含义,灵活运用电功率公式,是电学基础常考题型。
【难度系数】
0.7
3. 如图所示,电阻R与小灯泡连接在电路中,当闭合开关$S_1$、$S_2$时,电阻R被

短路
,此时灯泡的电功率为9 W,$S_1$闭合、$S_2$断开时,灯泡的电功率为1 W(不考虑灯泡的电阻随温度而发生变化),则此时电阻R消耗的电功率为2
W.答案
短路
2
2
解析
【分析】
首先分析电路状态:当闭合开关$S_1$、$S_2$时,开关$S_2$与电阻$R$并联,根据短路的定义,此时电阻$R$被短路,电路为灯泡$L$的简单电路。
接下来计算电阻$R$消耗的功率:设电源电压为$U$,灯泡电阻为$R_L$。先根据两种状态下灯泡的电功率,结合电功率公式$P=\frac{U^2}{R}$和$P=I^2R$,推导灯泡电阻与$R$的关系,再利用串联电路电流相等的特点,计算$R$的电功率。
【解析】
1. 判断电阻$R$的状态:
当闭合开关$S_1$、$S_2$时,$S_2$与电阻$R$并联,电流会优先通过导线($S_2$所在支路),因此电阻$R$被短路,此时电路为灯泡$L$的简单电路,灯泡的电功率:
$P_L=\frac{U^2}{R_L}=9\ \mathrm{W}$ ①
2. 计算$S_1$闭合、$S_2$断开时电阻$R$的功率:
当$S_1$闭合、$S_2$断开时,灯泡$L$与电阻$R$串联,此时灯泡的电功率:
$P_L'=I^2R_L=1\ \mathrm{W}$ ②
将①②两式相除得:$\frac{\frac{U^2}{R_L}}{I^2R_L}=\frac{9}{1}$,即$(\frac{U}{IR_L})^2=9$。
串联电路中电源电压$U=I(R_L+R)$,代入上式得:$(\frac{I(R_L+R)}{IR_L})^2=9$,化简得$\frac{R_L+R}{R_L}=3$,解得$R=2R_L$。
串联电路中电流处处相等,根据$P=I^2R$,电阻$R$消耗的电功率:
$P_R=I^2R=I^2·2R_L=2P_L'=2×1\ \mathrm{W}=2\ \mathrm{W}$
【答案】
短路;2
【知识点】
电路短路判断;电功率计算;串联电路特点
【点评】
本题考查了电路状态判断与电功率的综合计算,关键是利用两种电路状态下的灯泡功率,结合电功率公式推导电阻关系,再结合串联电路的电流特点求解,需要熟练掌握电功率公式的灵活变形。
【难度系数】
0.6
首先分析电路状态:当闭合开关$S_1$、$S_2$时,开关$S_2$与电阻$R$并联,根据短路的定义,此时电阻$R$被短路,电路为灯泡$L$的简单电路。
接下来计算电阻$R$消耗的功率:设电源电压为$U$,灯泡电阻为$R_L$。先根据两种状态下灯泡的电功率,结合电功率公式$P=\frac{U^2}{R}$和$P=I^2R$,推导灯泡电阻与$R$的关系,再利用串联电路电流相等的特点,计算$R$的电功率。
【解析】
1. 判断电阻$R$的状态:
当闭合开关$S_1$、$S_2$时,$S_2$与电阻$R$并联,电流会优先通过导线($S_2$所在支路),因此电阻$R$被短路,此时电路为灯泡$L$的简单电路,灯泡的电功率:
$P_L=\frac{U^2}{R_L}=9\ \mathrm{W}$ ①
2. 计算$S_1$闭合、$S_2$断开时电阻$R$的功率:
当$S_1$闭合、$S_2$断开时,灯泡$L$与电阻$R$串联,此时灯泡的电功率:
$P_L'=I^2R_L=1\ \mathrm{W}$ ②
将①②两式相除得:$\frac{\frac{U^2}{R_L}}{I^2R_L}=\frac{9}{1}$,即$(\frac{U}{IR_L})^2=9$。
串联电路中电源电压$U=I(R_L+R)$,代入上式得:$(\frac{I(R_L+R)}{IR_L})^2=9$,化简得$\frac{R_L+R}{R_L}=3$,解得$R=2R_L$。
串联电路中电流处处相等,根据$P=I^2R$,电阻$R$消耗的电功率:
$P_R=I^2R=I^2·2R_L=2P_L'=2×1\ \mathrm{W}=2\ \mathrm{W}$
【答案】
短路;2
【知识点】
电路短路判断;电功率计算;串联电路特点
【点评】
本题考查了电路状态判断与电功率的综合计算,关键是利用两种电路状态下的灯泡功率,结合电功率公式推导电阻关系,再结合串联电路的电流特点求解,需要熟练掌握电功率公式的灵活变形。
【难度系数】
0.6

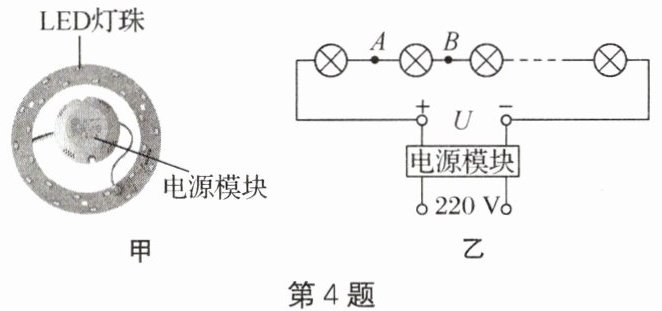

4. 学校走廊的吸顶灯不亮了,其内部结构如图甲所示,主要由电源模块和21颗相同的LED灯珠串联组成,电路如图乙所示(灯泡符号$\otimes$表示LED灯珠,省略号表示未画出的灯珠).通过查阅资料获得该吸顶灯的信息如下:单个LED灯珠的额定电流为0.3 A,额定电压为3.3 V.电源模块输出的电压$U$可在40~90 V范围内变化,从而使输出电流恒定为0.3 A.

(1)通过检查,发现$AB$间的LED灯珠发生了
(2)用一根导线将$A$、$B$两点连接起来,接通电源后,该吸顶灯又亮了,这些发光的灯珠
(1)通过检查,发现$AB$间的LED灯珠发生了
断路
故障,导致所有灯珠都不亮.(2)用一根导线将$A$、$B$两点连接起来,接通电源后,该吸顶灯又亮了,这些发光的灯珠
能
(选填“能”或“不能”)正常发光,此时吸顶灯的功率为19.8
W.答案
断路
能
19.8
能
19.8
解析
【分析】
(1) 21颗LED灯珠串联,串联电路中一处断路会导致整个电路无电流,所有灯珠都不亮,因此AB间的LED灯珠是断路故障。
(2) 用导线连接A、B后,AB间灯珠被短路,剩余灯珠的工作电流等于额定电流,所以能正常发光;先计算剩余灯珠的总电压,再结合电流计算功率。
【解析】
(1) 串联电路中各用电器相互影响,当AB间的LED灯珠断路时,整个电路没有电流,所有灯珠都不发光,故故障为断路。
(2) ① 电源模块输出电流恒定为0.3A,与单个LED灯珠的额定电流相同,因此发光的灯珠能正常发光;
② 剩余发光的灯珠数量为$21-1=20$颗,总额定电压为:
$U_{\mathrm{总}}=20×3.3\,\mathrm{V}=66\,\mathrm{V}$
根据$P=UI$,此时吸顶灯的功率为:
$P=U_{\mathrm{总}}I=66\,\mathrm{V}×0.3\,\mathrm{A}=19.8\,\mathrm{W}$
【答案】
(1) 断路
(2) 能;19.8
【知识点】
串联电路特点;电功率计算;额定电路参数
【点评】
本题结合实际电路考查串联电路故障分析与电功率计算,需掌握串联电路的工作特点,理解恒定电流对用电器工作状态的影响。
【难度系数】
0.6
(1) 21颗LED灯珠串联,串联电路中一处断路会导致整个电路无电流,所有灯珠都不亮,因此AB间的LED灯珠是断路故障。
(2) 用导线连接A、B后,AB间灯珠被短路,剩余灯珠的工作电流等于额定电流,所以能正常发光;先计算剩余灯珠的总电压,再结合电流计算功率。
【解析】
(1) 串联电路中各用电器相互影响,当AB间的LED灯珠断路时,整个电路没有电流,所有灯珠都不发光,故故障为断路。
(2) ① 电源模块输出电流恒定为0.3A,与单个LED灯珠的额定电流相同,因此发光的灯珠能正常发光;
② 剩余发光的灯珠数量为$21-1=20$颗,总额定电压为:
$U_{\mathrm{总}}=20×3.3\,\mathrm{V}=66\,\mathrm{V}$
根据$P=UI$,此时吸顶灯的功率为:
$P=U_{\mathrm{总}}I=66\,\mathrm{V}×0.3\,\mathrm{A}=19.8\,\mathrm{W}$
【答案】
(1) 断路
(2) 能;19.8
【知识点】
串联电路特点;电功率计算;额定电路参数
【点评】
本题结合实际电路考查串联电路故障分析与电功率计算,需掌握串联电路的工作特点,理解恒定电流对用电器工作状态的影响。
【难度系数】
0.6
5. 如图所示的电路中,电源电压为18 V且保持不变.当开关S闭合,滑动变阻器的滑片P滑至a端时,电流表示数为1.5 A;当S断开,滑片P滑到变阻器中点时,电压表示数为9 V.滑动变阻器的最大阻值为

36
$\Omega$.若电压表量程为0~15 V,断开开关S,灯泡的最小功率为2
W(不考虑温度对灯丝电阻的影响).答案
36
2
2
解析
【分析】
1. 求滑动变阻器最大阻值:
首先分析两种电路状态:当开关S闭合、滑片P滑至a端时,滑动变阻器R与灯泡L并联,电流表测干路电流,根据并联电路电流规律和欧姆定律可列出电流表达式;当S断开、滑片P滑至变阻器中点时,灯泡L与滑动变阻器的一半(R/2)串联,电压表测电路中某部分电压,此时电压表示数为9V,结合电源电压18V,根据串联分压规律可知灯泡电阻与滑动变阻器一半的电阻相等,即$R_L = \frac{R}{2}$,将此关系代入并联电路的电流表达式即可求出R的阻值。
2. 求灯泡的最小功率:
断开开关S时,灯泡L与滑动变阻器串联,当滑动变阻器接入最大阻值时,电路总电阻最大,电流最小,灯泡功率最小。结合串联电路规律和电功率公式计算此时的功率,同时需验证电压表量程是否符合要求。
【解析】
步骤1:计算滑动变阻器的最大阻值$R$
设滑动变阻器的最大阻值为$R$,灯泡电阻为$R_L$。
① 当开关$S$闭合,滑片$P$滑至$a$端时,$R$与$L$并联,干路电流$I=1.5\ \mathrm{A}$,电源电压$U=18\ \mathrm{V}$。
根据并联电路电流规律和欧姆定律:
$I = I_R + I_L = \frac{U}{R} + \frac{U}{R_L}$
代入数据得:
$1.5\ \mathrm{A} = \frac{18\ \mathrm{V}}{R} + \frac{18\ \mathrm{V}}{R_L} \tag{1}$
② 当$S$断开,滑片$P$滑至变阻器中点时,$L$与$\frac{R}{2}$串联,电压表示数为$9\ \mathrm{V}$。
此时电源电压为$18\ \mathrm{V}$,根据串联分压规律,灯泡与滑动变阻器一半的电压相等($U_L=U_{\frac{R}{2}}=9\ \mathrm{V}$),因此电阻关系为:
$R_L = \frac{R}{2} \tag{2}$
将式(2)代入式(1):
$1.5\ \mathrm{A} = \frac{18\ \mathrm{V}}{R} + \frac{18\ \mathrm{V}}{\frac{R}{2}}$
化简得:
$1.5 = \frac{18}{R} + \frac{36}{R} = \frac{54}{R}$
解得:
$R = \frac{54}{1.5} = 36\ \Omega$
代入式(2)得$R_L = \frac{36\ \Omega}{2} = 18\ \Omega$。
步骤2:计算灯泡的最小功率
断开开关$S$时,$L$与滑动变阻器串联,当滑动变阻器接入最大阻值$R=36\ \Omega$时,电路总电阻最大,电流最小,灯泡功率最小。
此时电路电流:
$I_{\mathrm{小}} = \frac{U}{R_L + R} = \frac{18\ \mathrm{V}}{18\ \Omega + 36\ \Omega} = \frac{1}{3}\ \mathrm{A}$
灯泡的最小功率:
$P_{\mathrm{小}} = I_{\mathrm{小}}^2 R_L = (\frac{1}{3}\ \mathrm{A})^2 × 18\ \Omega = 2\ \mathrm{W}$
【答案】
36;2
【知识点】
1. 串并联电路规律
2. 欧姆定律应用
3. 电功率计算
【点评】
本题考查串并联电路的综合计算,需准确分析不同开关、滑片状态下的电路连接方式,灵活运用欧姆定律和电功率公式求解,同时注意结合电压表量程判断电路的最值条件。
【难度系数】
0.6
1. 求滑动变阻器最大阻值:
首先分析两种电路状态:当开关S闭合、滑片P滑至a端时,滑动变阻器R与灯泡L并联,电流表测干路电流,根据并联电路电流规律和欧姆定律可列出电流表达式;当S断开、滑片P滑至变阻器中点时,灯泡L与滑动变阻器的一半(R/2)串联,电压表测电路中某部分电压,此时电压表示数为9V,结合电源电压18V,根据串联分压规律可知灯泡电阻与滑动变阻器一半的电阻相等,即$R_L = \frac{R}{2}$,将此关系代入并联电路的电流表达式即可求出R的阻值。
2. 求灯泡的最小功率:
断开开关S时,灯泡L与滑动变阻器串联,当滑动变阻器接入最大阻值时,电路总电阻最大,电流最小,灯泡功率最小。结合串联电路规律和电功率公式计算此时的功率,同时需验证电压表量程是否符合要求。
【解析】
步骤1:计算滑动变阻器的最大阻值$R$
设滑动变阻器的最大阻值为$R$,灯泡电阻为$R_L$。
① 当开关$S$闭合,滑片$P$滑至$a$端时,$R$与$L$并联,干路电流$I=1.5\ \mathrm{A}$,电源电压$U=18\ \mathrm{V}$。
根据并联电路电流规律和欧姆定律:
$I = I_R + I_L = \frac{U}{R} + \frac{U}{R_L}$
代入数据得:
$1.5\ \mathrm{A} = \frac{18\ \mathrm{V}}{R} + \frac{18\ \mathrm{V}}{R_L} \tag{1}$
② 当$S$断开,滑片$P$滑至变阻器中点时,$L$与$\frac{R}{2}$串联,电压表示数为$9\ \mathrm{V}$。
此时电源电压为$18\ \mathrm{V}$,根据串联分压规律,灯泡与滑动变阻器一半的电压相等($U_L=U_{\frac{R}{2}}=9\ \mathrm{V}$),因此电阻关系为:
$R_L = \frac{R}{2} \tag{2}$
将式(2)代入式(1):
$1.5\ \mathrm{A} = \frac{18\ \mathrm{V}}{R} + \frac{18\ \mathrm{V}}{\frac{R}{2}}$
化简得:
$1.5 = \frac{18}{R} + \frac{36}{R} = \frac{54}{R}$
解得:
$R = \frac{54}{1.5} = 36\ \Omega$
代入式(2)得$R_L = \frac{36\ \Omega}{2} = 18\ \Omega$。
步骤2:计算灯泡的最小功率
断开开关$S$时,$L$与滑动变阻器串联,当滑动变阻器接入最大阻值$R=36\ \Omega$时,电路总电阻最大,电流最小,灯泡功率最小。
此时电路电流:
$I_{\mathrm{小}} = \frac{U}{R_L + R} = \frac{18\ \mathrm{V}}{18\ \Omega + 36\ \Omega} = \frac{1}{3}\ \mathrm{A}$
灯泡的最小功率:
$P_{\mathrm{小}} = I_{\mathrm{小}}^2 R_L = (\frac{1}{3}\ \mathrm{A})^2 × 18\ \Omega = 2\ \mathrm{W}$
【答案】
36;2
【知识点】
1. 串并联电路规律
2. 欧姆定律应用
3. 电功率计算
【点评】
本题考查串并联电路的综合计算,需准确分析不同开关、滑片状态下的电路连接方式,灵活运用欧姆定律和电功率公式求解,同时注意结合电压表量程判断电路的最值条件。
【难度系数】
0.6
