7.现要测量电阻$R_x$的阻值，提供的实验器材有：待测电阻$R_x$（约$5\ \Omega$）、两节新干电池、电流表、电压表、滑动变阻器、开关及导线若干。

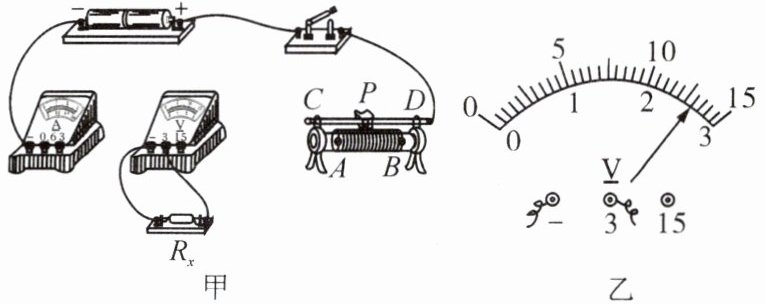

(1)用笔画线代替导线，将图甲中的实物图连接完整，要求滑动变阻器的滑片$P$向接线柱$D$移动时接入电路的阻值变小。
(2)正确连线后，闭合开关，无论怎样移动滑片$P$，电流表示数几乎为零，电压表示数接近电源电压。若电路中只有一处故障，可判断该故障是。
(3)排除故障继续实验，某次测量，电流表的示数为0.5 A，电压表的示数如图乙所示，该示数为V，则$R_x=$$\Omega$。
(4)某同学利用电源（电压未知）、电阻箱$R$（0～999.9 $\Omega$）和电流表（指针能正常偏转，但刻度盘示数模糊不清）等器材，测电阻$R_x$的阻值，设计的电路如图丙所示。完成下列实验步骤：
①正确连接电路，断开$S_1$、$S_2$，将电阻箱$R$阻值调至最大；
②；
③；
④电阻$R_x=$。（用测得量的符号表示）

7.(1)
(2)电阻$R_x$断路
(3)2.6 5.2
(4)②闭合$S_1$，标记电流表指针所指的位置
③断开$S_1$，闭合$S_2$，调节电阻箱，使电流表指针指在标记的位置，记下电阻箱阻值$R_0$
④$R_0$

【分析】
本题是测量电阻的电学实验题，分四个小问逐步分析：
(1)连接滑动变阻器时，需满足“滑片P向D移动时接入阻值变小”，根据滑动变阻器“一上一下”的接线原则，接入下接线柱B，上接线柱选C（或D），使滑片向D移动时接入电阻丝变短；
(2)电路故障判断：电流几乎为零说明电路断路，电压表示数接近电源电压说明电压表两端与电源连通，由此确定故障；
(3)读取电压表示数时，先确定电压表量程，再结合分度值读数，最后用欧姆定律计算待测电阻；
(4)替代法测电阻的核心是利用两次电流相同、电源电压相同，使待测电阻与电阻箱阻值相等，需明确实验步骤的逻辑。
【解析】
(1)滑动变阻器要求滑片向D移动时接入阻值变小，说明接入的电阻丝长度变短，因此将导线连接到滑动变阻器的上接线柱C（或D），完成电路连接；
(2)闭合开关后，电流表示数几乎为零，说明电路断路；电压表示数接近电源电压，说明电压表串联在电路中，与电源两极连通，因此故障为待测电阻$R_x$断路；
(3)电压表选用0~3V量程，分度值为0.1V，示数为2.6V；根据欧姆定律$R_x=\frac{U}{I}=\frac{2.6\ \mathrm{V}}{0.5\ \mathrm{A}}=5.2\ \Omega$；
(4)实验采用替代法：②闭合$S_1$，标记电流表指针所指的位置；③断开$S_1$，闭合$S_2$，调节电阻箱，使电流表指针指在标记的位置，记下电阻箱阻值$R_0$；④两次电路中电流相同、电源电压相同，因此$R_x=R_0$。
【答案】
7.(1)
(2)电阻$R_x$断路
(3)2.6；5.2
(4)②闭合$S_1$，标记电流表指针所指的位置；③断开$S_1$，闭合$S_2$，调节电阻箱，使电流表指针指在标记的位置，记下电阻箱阻值$R_0$；④$R_0$
【知识点】
伏安法测电阻、电路故障分析、替代法测电阻
【点评】
本题综合考查电学实验的核心知识点，涵盖滑动变阻器接法、故障判断、欧姆定律应用及替代法原理，是初中电学实验的典型题型，需掌握各环节的操作逻辑。
【难度系数】
0.5
