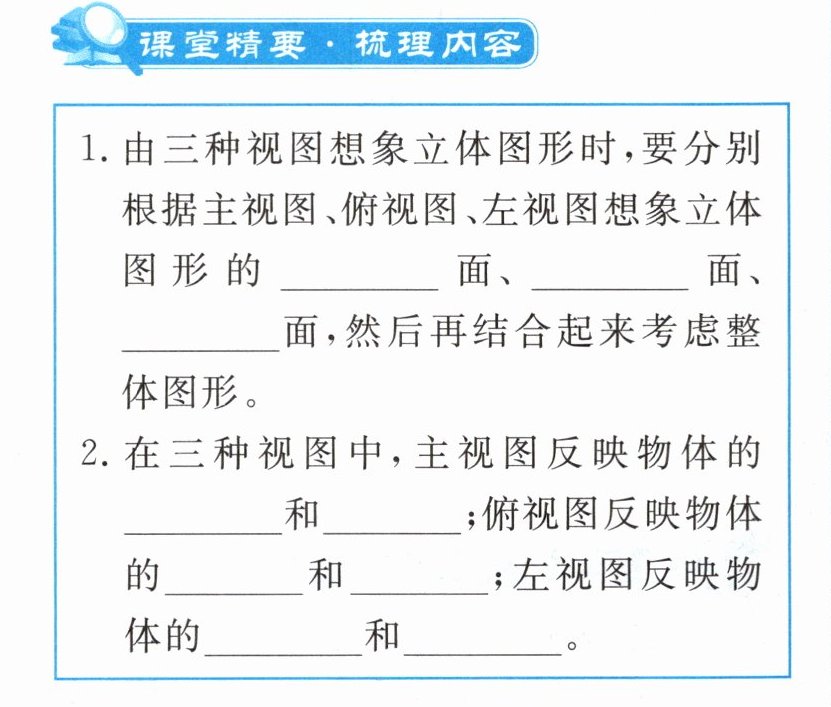

1.由三种视图想象立体图形时,要分别根据主视图、俯视图、左视图想象立体图形的
正
面、上
面、左
面,然后再结合起来考虑整体图形。答案
1.正 上 左
解析
【分析】
这道题考查三视图对应观测面的基础概念，解题时先回忆三类视图的观测角度：主视图是从立体图形正前方观察得到的图形，对应立体图形的正面；俯视图是从立体图形正上方观察得到的图形，对应立体图形的上面；左视图是从立体图形左侧观察得到的图形，对应立体图形的左面，按照这个对应关系依次填空即可。
【解析】
根据三视图的定义：
1. 主视图是观察者从立体图形的正前方观测得到的视图，对应立体图形的正面；
2. 俯视图是观察者从立体图形的正上方观测得到的视图，对应立体图形的上面；
3. 左视图是观察者从立体图形的左侧观测得到的视图，对应立体图形的左面。
因此三个空依次填入正、上、左。
【答案】
正；上；左
【知识点】
1. 三视图定义
2. 视图对应面
【点评】
本题属于基础识记类题目，主要考察对三视图基本观测角度的掌握，熟记三视图相关定义就能快速作答。
【难度系数】
0.9
这道题考查三视图对应观测面的基础概念，解题时先回忆三类视图的观测角度：主视图是从立体图形正前方观察得到的图形，对应立体图形的正面；俯视图是从立体图形正上方观察得到的图形，对应立体图形的上面；左视图是从立体图形左侧观察得到的图形，对应立体图形的左面，按照这个对应关系依次填空即可。
【解析】
根据三视图的定义：
1. 主视图是观察者从立体图形的正前方观测得到的视图，对应立体图形的正面；
2. 俯视图是观察者从立体图形的正上方观测得到的视图，对应立体图形的上面；
3. 左视图是观察者从立体图形的左侧观测得到的视图，对应立体图形的左面。
因此三个空依次填入正、上、左。
【答案】
正；上；左
【知识点】
1. 三视图定义
2. 视图对应面
【点评】
本题属于基础识记类题目，主要考察对三视图基本观测角度的掌握，熟记三视图相关定义就能快速作答。
【难度系数】
0.9
2. 在三种视图中，主视图反映物体的
长
和高
；俯视图反映物体的长
和宽
；左视图反映物体的高
和宽
。答案
2.长 高 长 宽 高 宽
解析
【分析】
解题时先回忆三视图的观察角度和核心投影规律“长对正、高平齐、宽相等”。首先明确三个视图的观察方向：主视图是从物体正面观察所得，俯视图是从物体上方观察所得，左视图是从物体左面观察所得。再对应分析各方向观察可获取的物体维度：正面观察能看到物体左右方向的长度、上下方向的高度；上方观察能看到物体左右方向的长度、前后方向的宽度；左面观察能看到物体上下方向的高度、前后方向的宽度，按要求填空即可。
【解析】
根据三视图的定义和投影规律逐一分析：
1. 主视图是从物体正前方观察得到的视图，可反映物体的长和高；
2. 俯视图是从物体正上方观察得到的视图，可反映物体的长和宽；
3. 左视图是从物体正左方观察得到的视图，可反映物体的高和宽。
因此依次填入对应维度即可。
【答案】
长；高；长；宽；高；宽
【知识点】
三视图的概念；三视图投影规律
【点评】
本题是视图板块的基础题型，主要考查对三视图对应反映物体维度的记忆与理解，熟练掌握“长对正、高平齐、宽相等”的投影规律就能快速作答，是视图相关考点的基础内容，需要牢固掌握。
【难度系数】
0.9
解题时先回忆三视图的观察角度和核心投影规律“长对正、高平齐、宽相等”。首先明确三个视图的观察方向：主视图是从物体正面观察所得，俯视图是从物体上方观察所得，左视图是从物体左面观察所得。再对应分析各方向观察可获取的物体维度：正面观察能看到物体左右方向的长度、上下方向的高度；上方观察能看到物体左右方向的长度、前后方向的宽度；左面观察能看到物体上下方向的高度、前后方向的宽度，按要求填空即可。
【解析】
根据三视图的定义和投影规律逐一分析：
1. 主视图是从物体正前方观察得到的视图，可反映物体的长和高；
2. 俯视图是从物体正上方观察得到的视图，可反映物体的长和宽；
3. 左视图是从物体正左方观察得到的视图，可反映物体的高和宽。
因此依次填入对应维度即可。
【答案】
长；高；长；宽；高；宽
【知识点】
三视图的概念；三视图投影规律
【点评】
本题是视图板块的基础题型，主要考查对三视图对应反映物体维度的记忆与理解，熟练掌握“长对正、高平齐、宽相等”的投影规律就能快速作答，是视图相关考点的基础内容，需要牢固掌握。
【难度系数】
0.9

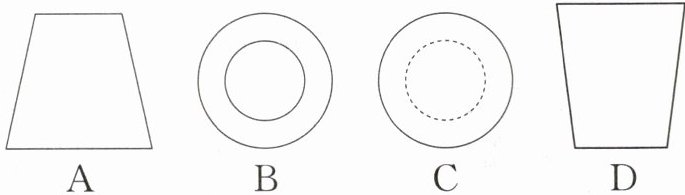

1. 如图所示的是国家级非物质文化遗产衢州莹白瓷的直口杯，它的主视图是(
A
B
C D
D
)。A
B
C D
答案
1.D
解析
【分析】
解题时首先要明确主视图的定义：主视图是从物体正前方观察得到的平面图形。接下来先分析直口杯的外形特征：杯口为直口，从正面看顶部是水平线段；杯身轮廓对称，底部为平底，正面看底部也是水平线段。再逐一比对各选项的图形，排除不符合正面轮廓的选项，即可得到正确答案。
【解析】
根据主视图的定义，主视图是从物体正前方观察物体得到的平面图形，仅保留物体的外轮廓特征：
该直口杯为直口设计，从正面观察顶部为水平线段，杯身两侧轮廓对称，底部为平底、对应底部水平线段，比对各选项，只有D选项符合上述正面观察的轮廓特征。
【答案】
D
【知识点】
主视图的定义；三视图识别
【点评】
本题考查三视图中主视图的判断，属于基础题型，解题核心是明确主视图的观察方向，结合实物的外形轮廓判断即可，注意判断时只需提取实物的外部轮廓，无需考虑纹理等细节。
【难度系数】
0.8
解题时首先要明确主视图的定义：主视图是从物体正前方观察得到的平面图形。接下来先分析直口杯的外形特征：杯口为直口，从正面看顶部是水平线段；杯身轮廓对称，底部为平底，正面看底部也是水平线段。再逐一比对各选项的图形，排除不符合正面轮廓的选项，即可得到正确答案。
【解析】
根据主视图的定义，主视图是从物体正前方观察物体得到的平面图形，仅保留物体的外轮廓特征：
该直口杯为直口设计，从正面观察顶部为水平线段，杯身两侧轮廓对称，底部为平底、对应底部水平线段，比对各选项，只有D选项符合上述正面观察的轮廓特征。
【答案】
D
【知识点】
主视图的定义；三视图识别
【点评】
本题考查三视图中主视图的判断，属于基础题型，解题核心是明确主视图的观察方向，结合实物的外形轮廓判断即可，注意判断时只需提取实物的外部轮廓，无需考虑纹理等细节。
【难度系数】
0.8

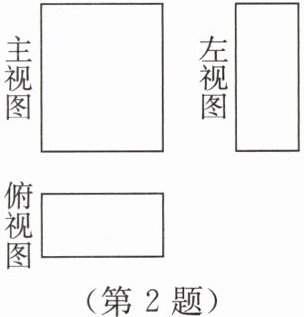

2. 如图所示的是某物体对应几何体的三种视图，则最符合该三视图的物体应是(
A
B
C
D
C
)。A
B
C
D
答案
2.C
解析
【分析】
解答这道题的核心是利用三视图的对应规则判断，首先要明确：主视图是从物体正前方观察得到的图形，左视图是从物体左侧观察得到的图形，俯视图是从物体上方观察得到的图形，三者满足“长对正、高平齐、宽相等”的对应关系。解题时可采用排除法，先比对各选项的主视图与题干主视图是否一致，排除不符合的选项；再依次比对左视图、俯视图，逐一排除错误选项，最终得到正确答案。
【解析】
我们通过逐一比对选项的三视图与题干三视图的匹配度判断：
1. 首先观察题干给出的主视图特征，分别观察选项A、B的主视图，与题干主视图特征不符，直接排除A、B；
2. 再观察题干给出的左视图特征，选项D的左视图与题干左视图特征不符，排除D；
3. 最后验证选项C的主视图、左视图、俯视图均与题干给出的三视图完全匹配，符合要求。
【答案】
C
【知识点】
三视图的识别、由三视图还原几何体
【点评】
本题是视图部分的典型习题，重点考查空间想象能力和对三视图观察规则的掌握程度，采用排除法解题可有效提升解题效率，掌握三视图的对应特征是解题的关键。
【难度系数】
0.8
解答这道题的核心是利用三视图的对应规则判断，首先要明确：主视图是从物体正前方观察得到的图形，左视图是从物体左侧观察得到的图形，俯视图是从物体上方观察得到的图形，三者满足“长对正、高平齐、宽相等”的对应关系。解题时可采用排除法，先比对各选项的主视图与题干主视图是否一致，排除不符合的选项；再依次比对左视图、俯视图，逐一排除错误选项，最终得到正确答案。
【解析】
我们通过逐一比对选项的三视图与题干三视图的匹配度判断：
1. 首先观察题干给出的主视图特征，分别观察选项A、B的主视图，与题干主视图特征不符，直接排除A、B；
2. 再观察题干给出的左视图特征，选项D的左视图与题干左视图特征不符，排除D；
3. 最后验证选项C的主视图、左视图、俯视图均与题干给出的三视图完全匹配，符合要求。
【答案】
C
【知识点】
三视图的识别、由三视图还原几何体
【点评】
本题是视图部分的典型习题，重点考查空间想象能力和对三视图观察规则的掌握程度，采用排除法解题可有效提升解题效率，掌握三视图的对应特征是解题的关键。
【难度系数】
0.8

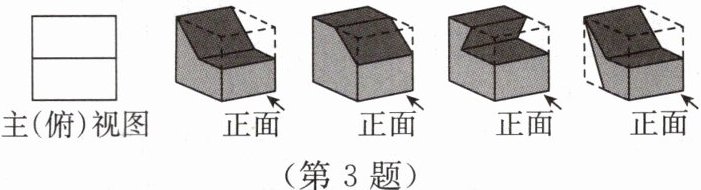

3.下图中的零件是用同一规格的正方体铁块加工成的,它们的表面均为平面,每个零件的左右表面完全相同。其中主视图和俯视图都是左图的零件共有(
A.1个
B.2个
C.3个
D.4个
C
)。A.1个
B.2个
C.3个
D.4个
答案
3.C
解析
【分析】
解题时首先要明确主视图、俯视图的定义：主视图是从物体正面进行正投影得到的图形，俯视图是从物体正上方进行正投影得到的图形，可见的棱用实线绘制，不可见的棱用虚线绘制。本题要求零件的主视图和俯视图均为左侧“由上下两个正方形拼接成的大正方形、中间仅含一条水平实线”的图形，只需逐一分析4个零件的两种视图是否符合要求即可。
【解析】
我们逐个判断4个零件的视图是否符合要求：
1. 第一个零件：从正面观察，外轮廓为正方形，中间存在1条可见的水平棱，主视图符合要求；从正上方观察，外轮廓为正方形，中间存在1条可见的水平棱，俯视图符合要求，因此该零件符合条件。
2. 第二个零件：从正面观察，外轮廓为正方形，中间存在1条可见的水平棱，主视图符合要求；从正上方观察，外轮廓为正方形，中间存在1条可见的水平棱，俯视图符合要求，因此该零件符合条件。
3. 第三个零件：从正上方观察时，可看到内部凹入的V形轮廓，会出现多余的斜线，俯视图不符合要求，因此该零件不符合条件。
4. 第四个零件：从正面观察，外轮廓为正方形，中间存在1条可见的水平棱，主视图符合要求；从正上方观察，外轮廓为正方形，中间存在1条可见的水平棱，俯视图符合要求，因此该零件符合条件。
综上，符合要求的零件共有3个。
【答案】
C
【知识点】
主视图识别、俯视图识别
【点评】
本题重点考查三视图的识别，解题的核心是准确把握两种视图的观察方向，能够结合几何体的切割特征判断投影后出现的线条，注意区分可见线和不可见线的绘制规则。
【难度系数】
0.6
解题时首先要明确主视图、俯视图的定义：主视图是从物体正面进行正投影得到的图形，俯视图是从物体正上方进行正投影得到的图形，可见的棱用实线绘制，不可见的棱用虚线绘制。本题要求零件的主视图和俯视图均为左侧“由上下两个正方形拼接成的大正方形、中间仅含一条水平实线”的图形，只需逐一分析4个零件的两种视图是否符合要求即可。
【解析】
我们逐个判断4个零件的视图是否符合要求：
1. 第一个零件：从正面观察，外轮廓为正方形，中间存在1条可见的水平棱，主视图符合要求；从正上方观察，外轮廓为正方形，中间存在1条可见的水平棱，俯视图符合要求，因此该零件符合条件。
2. 第二个零件：从正面观察，外轮廓为正方形，中间存在1条可见的水平棱，主视图符合要求；从正上方观察，外轮廓为正方形，中间存在1条可见的水平棱，俯视图符合要求，因此该零件符合条件。
3. 第三个零件：从正上方观察时，可看到内部凹入的V形轮廓，会出现多余的斜线，俯视图不符合要求，因此该零件不符合条件。
4. 第四个零件：从正面观察，外轮廓为正方形，中间存在1条可见的水平棱，主视图符合要求；从正上方观察，外轮廓为正方形，中间存在1条可见的水平棱，俯视图符合要求，因此该零件符合条件。
综上，符合要求的零件共有3个。
【答案】
C
【知识点】
主视图识别、俯视图识别
【点评】
本题重点考查三视图的识别，解题的核心是准确把握两种视图的观察方向，能够结合几何体的切割特征判断投影后出现的线条，注意区分可见线和不可见线的绘制规则。
【难度系数】
0.6
4.如图所示的是一个几何体的三种视图，则这个几何体是(
A.长方体
B.圆柱
C.三棱柱
D.三棱锥
A
)。A.长方体
B.圆柱
C.三棱柱
D.三棱锥
答案
4.A
解析
【分析】
解题采用排除法即可：首先明确主视图、左视图、俯视图分别是从几何体的正面、左面、上面观察得到的平面图形，再结合各选项对应几何体的三视图特征，和题图逐一比对，排除不符合的选项就能得到正确答案。
【解析】
我们逐个分析选项的三视图特征：
1. 选项B：圆柱的俯视图为圆，和题图中菱形的俯视图不符，排除；
2. 选项C：三棱柱的俯视图为三角形，和题图的俯视图不符，排除；
3. 选项D：三棱锥的三视图中至少有2个是三角形，和题图主、左视图均为矩形的特征不符，排除；
4. 选项A：底面为正方形的长方体，若摆放时底面正方形的边与视线呈45°角，俯视图就会呈现为菱形（正方形），主视图、左视图均为两个相邻的矩形，和题图完全吻合。
【答案】
A
【知识点】
由三视图判断几何体；常见几何体的三视图
【点评】
本题属于三视图基础题型，解题核心是熟练掌握各类常见几何体的三视图特征，要注意特殊摆放位置的几何体的三视图会和常规摆放的有区别，避免思维定式出错。
【难度系数】
0.7
解题采用排除法即可：首先明确主视图、左视图、俯视图分别是从几何体的正面、左面、上面观察得到的平面图形，再结合各选项对应几何体的三视图特征，和题图逐一比对，排除不符合的选项就能得到正确答案。
【解析】
我们逐个分析选项的三视图特征：
1. 选项B：圆柱的俯视图为圆，和题图中菱形的俯视图不符，排除；
2. 选项C：三棱柱的俯视图为三角形，和题图的俯视图不符，排除；
3. 选项D：三棱锥的三视图中至少有2个是三角形，和题图主、左视图均为矩形的特征不符，排除；
4. 选项A：底面为正方形的长方体，若摆放时底面正方形的边与视线呈45°角，俯视图就会呈现为菱形（正方形），主视图、左视图均为两个相邻的矩形，和题图完全吻合。
【答案】
A
【知识点】
由三视图判断几何体；常见几何体的三视图
【点评】
本题属于三视图基础题型，解题核心是熟练掌握各类常见几何体的三视图特征，要注意特殊摆放位置的几何体的三视图会和常规摆放的有区别，避免思维定式出错。
【难度系数】
0.7

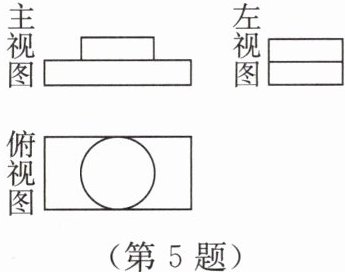

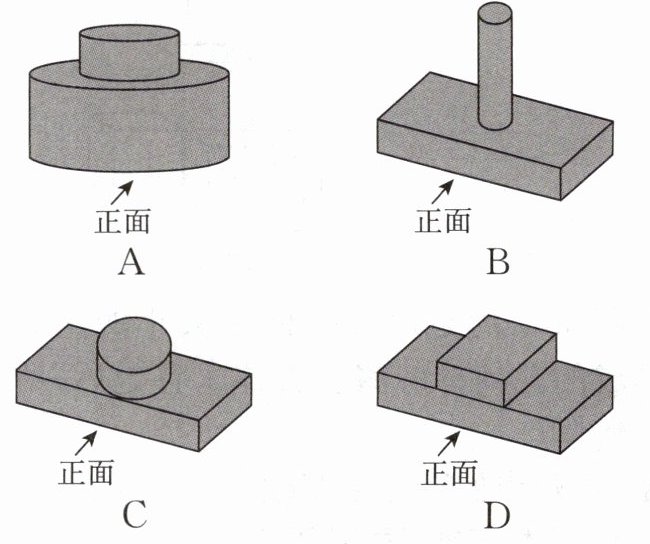

5.一个几何体的三种视图如下图,则这个几何体是(
A
B
C
D
C
)。A
B
C
D
答案
5.C
解析
【分析】要根据给定的三视图判断对应的几何体，可采用排除法逐步推导：首先明确主视图、左视图、俯视图分别是从几何体的正面、左面、上方观察得到的平面图形；再逐一核对每个选项的三视图，只要有一个视图与题干给出的视图不匹配，就排除该选项；最终三个视图全部匹配的选项即为正确答案。
【解析】将四个选项的三视图分别与题干给出的三种视图逐一比对：
1. 选项A的某一视图与题干对应视图特征不符，排除；
2. 选项B的某一视图与题干对应视图特征不符，排除；
3. 选项C的主视图、左视图、俯视图均与题干给出的三种视图完全一致，符合要求；
4. 选项D的某一视图与题干对应视图特征不符，排除。
因此本题选C。
【答案】C
【知识点】三视图识别，由三视图判断几何体
【点评】本题属于视图类基础考题，主要考查对三视图概念的理解和常见几何体三视图特征的掌握，运用排除法可以快速得出结果，是视图章节的常考题型。
【难度系数】0.8
【解析】将四个选项的三视图分别与题干给出的三种视图逐一比对：
1. 选项A的某一视图与题干对应视图特征不符，排除；
2. 选项B的某一视图与题干对应视图特征不符，排除；
3. 选项C的主视图、左视图、俯视图均与题干给出的三种视图完全一致，符合要求；
4. 选项D的某一视图与题干对应视图特征不符，排除。
因此本题选C。
【答案】C
【知识点】三视图识别，由三视图判断几何体
【点评】本题属于视图类基础考题，主要考查对三视图概念的理解和常见几何体三视图特征的掌握，运用排除法可以快速得出结果，是视图章节的常考题型。
【难度系数】0.8

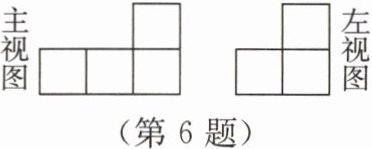

6.一个几何体是由一些大小相同的小正方体摆成的，其主视图和左视图如下图，组成这个几何体的小正方体最少有$a$个，最多有$b$个，则$b-a=$(
A.2
B.3
C.4
D.5
B
)。A.2
B.3
C.4
D.5
答案
6.B
解析
【分析】
解题时首先要明确主视图反映几何体的左右列数和每列的最大高度，左视图反映几何体的前后行数和每行的最大高度。首先确定第二层小正方体的数量：主视图仅最右列高度为2，左视图仅最后行高度为2，因此第二层只能在最右列最后行的位置，数量固定为1个。再计算底层小正方体的最值：底层对应3列2行的网格，最多为网格全摆满的数量，最少需同时满足每列至少1个、每行至少1个的要求。最后分别算出总个数的最小值a和最大值b，作差即可得到结果。
【解析】
1. 提取视图信息：
主视图共3列，高度从左到右为1、1、2，说明几何体左右共3列，仅最右列最大高度为2，其余两列最大高度为1；
左视图共2列，高度从左到右为1、2，说明几何体前后共2行，仅最后行最大高度为2，其余行最大高度为1。
2. 确定第二层数量：
结合两个视图的高度限制，只有最右列、最后行的位置可以设置第二层，因此第二层固定为1个小正方体。
3. 计算底层小正方体的最值：
最大值：3列2行全部摆满，共$3×2=6$个；
最小值：需满足3列每列至少1个、2行每行至少1个，最少为3个（例：前行放左列、中列各1个，后行放右列1个，即可同时符合列、行的要求）。
4. 计算差值：
最少总个数$a=3+1=4$，最多总个数$b=6+1=7$，因此$b-a=7-4=3$。
【答案】
B
【知识点】
三视图判断几何体、三视图的应用
【点评】
本题重点考查对三视图概念的理解和实际应用，解题核心是理清主视图、左视图分别对应几何体的列高、行高的对应关系，易错点是计算底层最少小正方体数量时容易忽略行、列的双重限制。
【难度系数】
0.6
解题时首先要明确主视图反映几何体的左右列数和每列的最大高度，左视图反映几何体的前后行数和每行的最大高度。首先确定第二层小正方体的数量：主视图仅最右列高度为2，左视图仅最后行高度为2，因此第二层只能在最右列最后行的位置，数量固定为1个。再计算底层小正方体的最值：底层对应3列2行的网格，最多为网格全摆满的数量，最少需同时满足每列至少1个、每行至少1个的要求。最后分别算出总个数的最小值a和最大值b，作差即可得到结果。
【解析】
1. 提取视图信息：
主视图共3列，高度从左到右为1、1、2，说明几何体左右共3列，仅最右列最大高度为2，其余两列最大高度为1；
左视图共2列，高度从左到右为1、2，说明几何体前后共2行，仅最后行最大高度为2，其余行最大高度为1。
2. 确定第二层数量：
结合两个视图的高度限制，只有最右列、最后行的位置可以设置第二层，因此第二层固定为1个小正方体。
3. 计算底层小正方体的最值：
最大值：3列2行全部摆满，共$3×2=6$个；
最小值：需满足3列每列至少1个、2行每行至少1个，最少为3个（例：前行放左列、中列各1个，后行放右列1个，即可同时符合列、行的要求）。
4. 计算差值：
最少总个数$a=3+1=4$，最多总个数$b=6+1=7$，因此$b-a=7-4=3$。
【答案】
B
【知识点】
三视图判断几何体、三视图的应用
【点评】
本题重点考查对三视图概念的理解和实际应用，解题核心是理清主视图、左视图分别对应几何体的列高、行高的对应关系，易错点是计算底层最少小正方体数量时容易忽略行、列的双重限制。
【难度系数】
0.6
