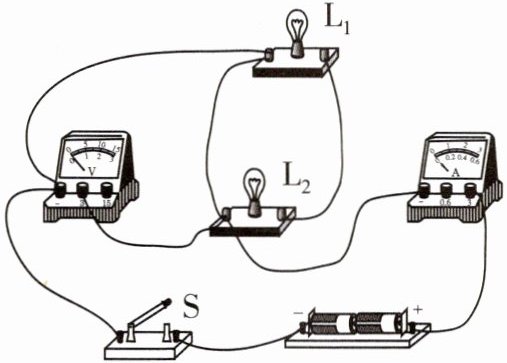

8 [2026河南省实验中学期中] 请在如图的电路中只改动一根导线，使这个并联电路连接完全正确（在错误的导线上画“×”，然后画出正确的接线）。

【答案】如图所示。

【解析】由原电路图知,闭合开关S,电流从电源正极出发,依次经过电流表、开关回到电源负极,会造成电源短路。错误出在电压表负接线柱和灯泡$L_1$左侧接线柱用导线连接,解决的办法是将连接$L_1$左侧接线柱的线头改接到$L_1$的右侧接线柱。

【分析】首先观察原电路的电流路径，闭合开关后，电流从电源正极出发，经电流表后，会通过连接电压表负接线柱和L₁左侧接线柱的导线直接回到电源负极，造成电源短路，这是错误的。要使电路成为并联电路，需让电流分别通过L₁和L₂，同时电压表正确并联，因此需要改动这根错误导线，将其从L₁左侧接线柱改接到L₁右侧接线柱，即可消除短路，形成正确的并联电路。
【解析】原电路中，闭合开关S后，电流路径为：电源正极→电流表→错误导线（连接电压表负接线柱与L₁左侧接线柱）→开关S→电源负极，形成电源短路，这是不允许的。错误的导线是连接L₁左侧接线柱的那根导线。改正步骤：在该错误导线上画“×”，将其线头改接到灯泡L₁的右侧接线柱，此时电流分为两条支路，一条经L₁，一条经L₂，汇合后经电流表、开关回到电源负极，形成并联电路，电压表并联在电路两端，连接正确。
【答案】如图所示。
【知识点】电路短路、并联电路连接、电压表使用
【点评】本题考查电路的纠错与连接，需准确识别短路故障，掌握并联电路的连接要求和电压表的使用规则，是电路基础题，难度中等。
【难度系数】0.5

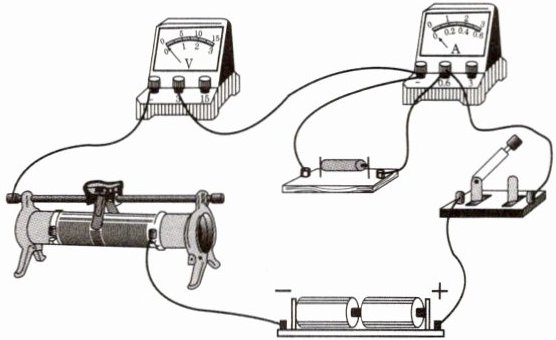

9 如图是小明用“伏安法”测未知电阻阻值的电路图,其中有一根导线连错了,请在错误的导线上画“×”,并用笔画线代替导线画出正确的接法。

【答案】如图所示。

【分析】
要解决伏安法测电阻的电路改错问题，需牢记电表的使用规则：电流表串联在电路中，电流从正接线柱流入、负接线柱流出；电压表并联在待测电阻两端，电流从正接线柱流入、负接线柱流出。观察题图，错误导线是连接电流表负接线柱与待测电阻右端的导线，该导线使电压表未并联在待测电阻两端，需修改导线让电压表正确并联在待测电阻两端，同时保证电路为串联结构。
【解析】
1. 标记错误导线：在连接电流表负接线柱和待测电阻右端的导线上画“×”；
2. 正确接线：将待测电阻的右端接线柱与电压表的正接线柱（3接线柱）连接，使电压表并联在待测电阻两端，确保电路为电源、开关、电流表、待测电阻、滑动变阻器串联，电压表测量待测电阻的电压。
【答案】
如图所示。
【知识点】
伏安法测电阻、电路连接
【点评】
本题考查伏安法测电阻的电路连接，需掌握电流表、电压表的正确使用方法，明确电表的连接要求，属于基础电路改错题型。
【难度系数】
0.5

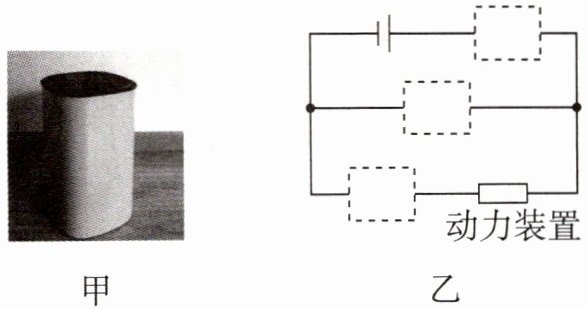

10 [2026 武汉洪山区月考] 如图甲是红外感应式垃圾桶。闭合启动开关S，指示灯亮起，垃圾桶能正常使用；扔垃圾时，将手伸到感应区上方一定距离内，感应开关$S_1$自动闭合，动力装置工作，缓缓打开垃圾桶盖；手离开5 s后动力装置会控制桶盖闭合，感应开关$S_1$自动断开。请在图乙虚线框中分别填入启动开关S、感应开关$S_1$和指示灯，完成垃圾桶的电路图。

【答案】如图所示。

【解析】启动开关S闭合后,垃圾桶才能正常使用,此时指示灯亮起;扔垃圾时需要将手伸到感应区上方一定距离内,感应开关$S_1$自动闭合,动力装置工作,垃圾桶盖缓缓打开,这表明灯泡和动力装置能各自独立工作,并联在电路中;启动开关S接在干路上,控制整个电路;感应开关$S_1$控制动力装置,与动力装置串联在一条支路上。

【分析】
要完成该电路图，需先明确各元件的工作逻辑：启动开关S控制整个电路，说明S应接在干路；指示灯和动力装置能独立工作，因此二者为并联关系；感应开关S₁仅控制动力装置，故S₁需与动力装置串联在同一条支路，指示灯单独在另一条支路。据此确定三个虚线框的元件位置。
【解析】
根据题意，指示灯与动力装置并联：①最上方虚线框为启动开关S，接在干路，控制整个电路；②中间虚线框为指示灯，单独在一条支路；③最下方虚线框为感应开关S₁，与动力装置串联在另一条支路，控制动力装置。完成后的电路图符合题目要求。
【答案】

【知识点】
串并联电路设计，开关的作用
【点评】
本题结合红外感应垃圾桶的实际场景，考查串并联电路的特点及开关的作用，需根据用电器的工作逻辑判断电路连接方式，属于基础电路设计题。
【难度系数】
0.5

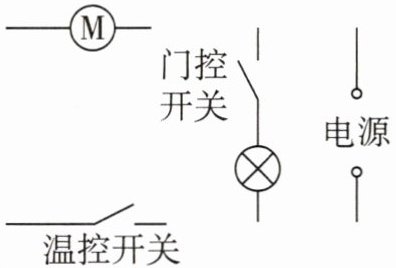

11 小明发现家里的电冰箱开冷藏室门时，里面的照明灯才亮；走近电冰箱，隔段时间会听到“嗡嗡”声；开冷藏室门时，“嗡嗡”声可能有，可能无。通过询问爸爸得知，“嗡嗡”声是冰箱压缩机（主体为电动机）工作时产生的。根据所描述的现象，把下面电冰箱的元件连接成完整的电路图。

【答案】如图所示。

【解析】根据题意,冰箱的压缩机和照明灯是两条不同的支路。两条支路并联接在电源两端,压缩机通过温控开关控制,照明灯通过门控开关控制。

【分析】
根据题目描述，冰箱的压缩机（电动机M）和照明灯工作时互不影响，因此两者为并联关系。压缩机由温控开关控制，所以温控开关需与电动机M串联成一条支路；照明灯由门控开关控制，所以门控开关需与照明灯串联成另一条支路，最后将两条支路并联后接入电源，即可得到符合要求的完整电路。
【解析】
1. 确定电路连接方式：压缩机和照明灯独立工作，属于并联电路；
2. 连接压缩机支路：将电动机M与温控开关串联，形成一条独立支路；
3. 连接照明灯支路：将照明灯与门控开关串联，形成另一条独立支路；
4. 接入电源：把上述两条并联支路的两端分别连接到电源的正负极，完成电路连接。
【答案】如图所示。

【知识点】
并联电路、开关的作用
【点评】
本题结合电冰箱的实际工作场景，考查并联电路的连接，需根据用电器的工作特点判断连接方式，再结合开关的控制对象完成电路连接，体现了物理知识在生活中的应用。
【难度系数】
0.6

12 [2026深圳龙华区期末] 随着生活水平的提高，越来越多的家庭使用了电动升降晾衣架。如图所示，有一款晾衣架兼有升降（用电动机实现）和照明功能，升降和照明均可独立操作。请在虚线框内为这款晾衣架设计符合要求的电路图。

【答案】如图所示。

【解析】晾衣架升降和照明均可独立操作,说明两者可以独立工作、互不影响,故为并联电路,且电动机和灯泡都有各自的控制开关。

【分析】要设计满足“升降和照明均可独立操作”的电路图，需明确：独立操作表示升降功能（电动机）和照明功能（灯泡）工作时互不影响，根据电路知识，互不影响的用电器应采用并联连接，且每个用电器需搭配独立的开关，这样才能分别控制两者的工作状态。
【解析】由于升降和照明功能可独立操作，说明电动机与灯泡能独立工作、互不干扰，因此将电动机和灯泡并联接入220V电源；开关S₁与电动机串联，控制电动机的通断；开关S₂与灯泡串联，控制灯泡的通断，这样闭合S₁时电动机工作，闭合S₂时灯泡工作，两者互不影响，符合题目要求。
【答案】
【知识点】并联电路、电路设计
【点评】本题结合生活中的电动晾衣架场景，考查电路的设计，核心是理解“独立工作”对应并联电路的特点，属于基础电路应用题目，难度适中。
【难度系数】0.5

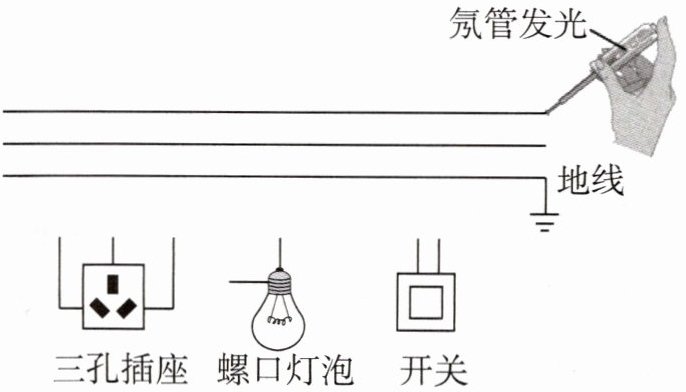

13 如图,根据安全用电知识,将图中元件用笔画线代替导线连起来。注意:开关仅控制灯泡。

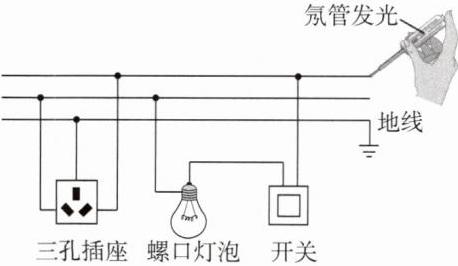

【答案】如图所示。

【分析】
首先通过测电笔判断三条线：氖管发光的是火线，因此最上方的线为火线，中间的线为零线，最下方的线为地线。家庭电路连接需遵循安全规则：三孔插座按“左零右火上接地”接线；开关应接在火线上，控制灯泡时，开关一端接火线，另一端接灯泡顶端金属点，灯泡螺旋套接零线，这样断开开关时灯泡不带电，符合安全用电要求。
【解析】
1. 确定火线、零线、地线：根据测电笔接触最上方线时氖管发光，判断最上方为火线，中间为零线，最下方为地线。
2. 连接三孔插座：按照“左零右火上接地”的规则，将三孔插座的左孔连接零线（中间线），右孔连接火线（最上方线），上孔连接地线（最下方线）。
3. 连接灯泡与开关：开关接在火线上，将开关的一端连接火线，另一端连接灯泡的顶端金属点；灯泡的螺旋套接零线，完成所有元件的连接。
【答案】
如图所示（对应参考答案的连接图）
【知识点】
家庭电路连接、安全用电、测电笔使用
【点评】
本题考查家庭电路的安全连接，需掌握三孔插座和灯泡、开关的接线规范，属于基础安全用电知识的应用，难度适中。
【难度系数】
