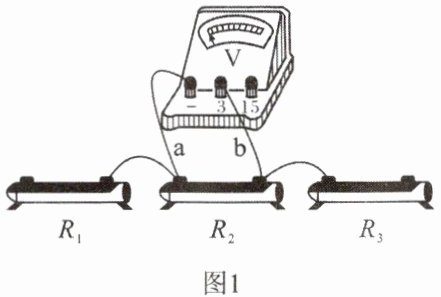

11. 如图

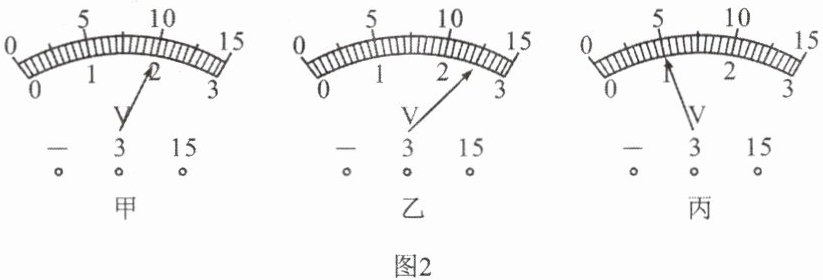

所示，电压表已与被测电阻并联，小明将该部分电路与电源、开关连接，保持电压表测量范围不变，改变电压表位置，测得$R_1$、$R_2$、$R_3$两端电压示数分别如图
甲、乙、丙所示，下列说法正确的是（
A.$R_1$电阻的左端应接电源的正极，$R_3$电阻的右端应接电源的负极
B.根据串、并联电路的电压规律可知，电源电压为$5.5\ \mathrm{V}$
C.图1中只将b导线改接到$R_1$电阻的左端，就能测出$R_1$两端的电压
D.$R_1$、$R_2$电阻之比为$4:25$
所示，电压表已与被测电阻并联，小明将该部分电路与电源、开关连接，保持电压表测量范围不变，改变电压表位置，测得$R_1$、$R_2$、$R_3$两端电压示数分别如图甲、乙、丙所示，下列说法正确的是（B
）。A.$R_1$电阻的左端应接电源的正极，$R_3$电阻的右端应接电源的负极
B.根据串、并联电路的电压规律可知，电源电压为$5.5\ \mathrm{V}$
C.图1中只将b导线改接到$R_1$电阻的左端，就能测出$R_1$两端的电压
D.$R_1$、$R_2$电阻之比为$4:25$
答案
11.B
解析
【分析】
本题围绕串联电路的电压规律及电压表的使用展开，解题思路如下：①首先明确三个电阻R₁、R₂、R₃为串联连接，电压表改变位置后分别测量各电阻两端电压；②结合电压表量程确定各电阻的电压示数，再利用串联电路总电压等于各部分电压之和判断电源电压；③逐一分析选项：A选项需判断电压表正负接线柱是否正确，B选项利用串联电压规律计算电源电压，C选项分析改接导线后电压表的正负接线柱是否正确，D选项结合欧姆定律（串联电流相同，电阻比等于电压比）判断电阻比值。
【解析】
由题意可知，R₁、R₂、R₃串联，电压表分别测量三者两端电压。根据常见电压表量程及示数，假设R₁两端电压（甲）为1V，R₂两端电压（乙）为2.5V，R₃两端电压（丙）为2V：
选项A：电压表使用时需满足“正进负出”，若按该选项所述连接电源正负极，会导致电压表正负接线柱接反，无法正确测量，故A错误；
选项B：串联电路总电压等于各部分电路电压之和，因此电源电压U=U₁+U₂+U₃=1V+2.5V+2V=5.5V，故B正确；
选项C：将b导线改接到R₁左端后，电压表的正负接线柱接反，不能正确测量R₁两端电压，故C错误；
选项D：串联电路中电流处处相等，根据欧姆定律R=U/I，电阻之比等于电压之比，即R₁:R₂=U₁:U₂=1V:2.5V=2:5≠4:25，故D错误。
【答案】
B
【知识点】
串联电路电压规律、电压表的使用
【点评】
本题考查串联电路的核心规律及电压表的正确使用，需掌握串联电路电压特点、电压表接线规则，难度适中，属于基础题型，适合学生巩固电路基础知识。
【难度系数】
0.6
本题围绕串联电路的电压规律及电压表的使用展开，解题思路如下：①首先明确三个电阻R₁、R₂、R₃为串联连接，电压表改变位置后分别测量各电阻两端电压；②结合电压表量程确定各电阻的电压示数，再利用串联电路总电压等于各部分电压之和判断电源电压；③逐一分析选项：A选项需判断电压表正负接线柱是否正确，B选项利用串联电压规律计算电源电压，C选项分析改接导线后电压表的正负接线柱是否正确，D选项结合欧姆定律（串联电流相同，电阻比等于电压比）判断电阻比值。
【解析】
由题意可知，R₁、R₂、R₃串联，电压表分别测量三者两端电压。根据常见电压表量程及示数，假设R₁两端电压（甲）为1V，R₂两端电压（乙）为2.5V，R₃两端电压（丙）为2V：
选项A：电压表使用时需满足“正进负出”，若按该选项所述连接电源正负极，会导致电压表正负接线柱接反，无法正确测量，故A错误；
选项B：串联电路总电压等于各部分电路电压之和，因此电源电压U=U₁+U₂+U₃=1V+2.5V+2V=5.5V，故B正确；
选项C：将b导线改接到R₁左端后，电压表的正负接线柱接反，不能正确测量R₁两端电压，故C错误；
选项D：串联电路中电流处处相等，根据欧姆定律R=U/I，电阻之比等于电压之比，即R₁:R₂=U₁:U₂=1V:2.5V=2:5≠4:25，故D错误。
【答案】
B
【知识点】
串联电路电压规律、电压表的使用
【点评】
本题考查串联电路的核心规律及电压表的正确使用，需掌握串联电路电压特点、电压表接线规则，难度适中，属于基础题型，适合学生巩固电路基础知识。
【难度系数】
0.6
12.为了保障安全，潜水员潜水时会佩戴如图甲所示的水压表和深度表。图乙是某深度表的工作原理简化电路图，$R_0$是定值电阻，$R_P$是压敏电阻，其阻值随潜水深度的增加而减小。潜水员下潜时，利用示数增大的电表反映深度的变化。下列说法错误的是(
A.$R_P$是用半导体材料制成的
B.电流表反映深度的变化
C.潜水深度增加时，电压表和电流表的比值变小
D.电源电压降低后，潜水时深度表显示的深度比实际深度偏大
D
)。A.$R_P$是用半导体材料制成的
B.电流表反映深度的变化
C.潜水深度增加时，电压表和电流表的比值变小
D.电源电压降低后，潜水时深度表显示的深度比实际深度偏大
答案
12.D
解析
【分析】首先明确电路结构：定值电阻$R_0$与压敏电阻$R_P$串联，电流表测电路电流，电压表测$R_P$两端电压。已知$R_P$阻值随潜水深度增加而减小，需结合串联电路特点和欧姆定律，逐一分析各选项，找出错误选项。
【解析】
1. 分析选项A：压敏电阻是利用半导体材料的压敏特性制成的，故A说法正确，不符合题意。
2. 分析选项B：潜水员下潜时，深度增加，$R_P$阻值减小，电路总电阻$R_总=R_P+R_0$减小；电源电压不变，根据欧姆定律$I=\frac{U}{R_总}$，电路电流增大，电流表示数增大，可反映深度变化，故B说法正确，不符合题意。
3. 分析选项C：电压表与电流表示数的比值等于$R_P$的阻值（由$R=\frac{U}{I}$可知）。潜水深度增加时，$R_P$阻值减小，因此该比值变小，故C说法正确，不符合题意。
4. 分析选项D：电源电压降低后，设实际深度对应的$R_P$阻值为$R_{P实}$，此时电路实际电流$I_实=\frac{U'}{R_{P实}+R_0}$（$U'$为降低后的电源电压）。深度表根据电流判断深度，其对应关系为$I=\frac{U_0}{R_{P显}+R_0}$（$U_0$为原电源电压，$R_{P显}$为深度表对应的$R_P$阻值）。对实际电流$I_实$，深度表计算得$R_{P显}=\frac{U_0}{I_实}-R_0$，代入$I_实$的表达式得$R_{P显}=\frac{U_0(R_{P实}+R_0)}{U'}-R_0$。因$U'＜U_0$，故$R_{P显}＞R_{P实}$；又$R_P$随深度增加而减小，$R_P$越大对应深度越小，因此显示的深度比实际深度偏小，故D说法错误，符合题意。
【答案】D
【知识点】欧姆定律、串联电路特点、压敏电阻特性
【点评】本题结合实际应用的深度表，考查串联电路规律和欧姆定律的应用，关键是理清电路中各元件的关系，明确压敏电阻阻值与深度的关联，需逐一分析选项，难度适中。
【难度系数】0.5
【解析】
1. 分析选项A：压敏电阻是利用半导体材料的压敏特性制成的，故A说法正确，不符合题意。
2. 分析选项B：潜水员下潜时，深度增加，$R_P$阻值减小，电路总电阻$R_总=R_P+R_0$减小；电源电压不变，根据欧姆定律$I=\frac{U}{R_总}$，电路电流增大，电流表示数增大，可反映深度变化，故B说法正确，不符合题意。
3. 分析选项C：电压表与电流表示数的比值等于$R_P$的阻值（由$R=\frac{U}{I}$可知）。潜水深度增加时，$R_P$阻值减小，因此该比值变小，故C说法正确，不符合题意。
4. 分析选项D：电源电压降低后，设实际深度对应的$R_P$阻值为$R_{P实}$，此时电路实际电流$I_实=\frac{U'}{R_{P实}+R_0}$（$U'$为降低后的电源电压）。深度表根据电流判断深度，其对应关系为$I=\frac{U_0}{R_{P显}+R_0}$（$U_0$为原电源电压，$R_{P显}$为深度表对应的$R_P$阻值）。对实际电流$I_实$，深度表计算得$R_{P显}=\frac{U_0}{I_实}-R_0$，代入$I_实$的表达式得$R_{P显}=\frac{U_0(R_{P实}+R_0)}{U'}-R_0$。因$U'＜U_0$，故$R_{P显}＞R_{P实}$；又$R_P$随深度增加而减小，$R_P$越大对应深度越小，因此显示的深度比实际深度偏小，故D说法错误，符合题意。
【答案】D
【知识点】欧姆定律、串联电路特点、压敏电阻特性
【点评】本题结合实际应用的深度表，考查串联电路规律和欧姆定律的应用，关键是理清电路中各元件的关系，明确压敏电阻阻值与深度的关联，需逐一分析选项，难度适中。
【难度系数】0.5

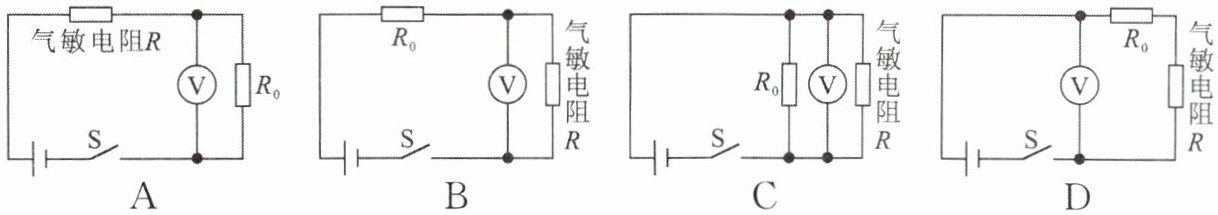

13.如图，交警用酒精测试仪对过往司机进行酒精测试。酒精测试仪中装有酒精气体传感器。酒精气体传感器是一种气敏电阻，它的阻值随酒精气体浓度的增大而减小，从而引起电路中电流和电压的变化。司机呼出的酒精气体浓度越大，测试仪中电压表的示数越大，则下列酒精测试仪工作原理电路图合理的是（
A
气敏电阻R
V
R₀
S
B
R₀
V
气敏电阻R
S
C
R₀
V
气敏电阻R
S
D
R₀
气敏电阻R
V
S
A
）。A
气敏电阻R
V
R₀
S
B
R₀
V
气敏电阻R
S
C
R₀
V
气敏电阻R
S
D
R₀
气敏电阻R
V
S
答案
13.A
解析
【分析】
解题思路：首先明确气敏电阻的特性——酒精浓度越大，其阻值越小；其次分析各选项中电压表的测量对象，结合串联电路的特点和欧姆定律，判断酒精浓度增大时电压表示数的变化，选出符合要求的电路。
【解析】
设电源电压为$ U_{总} $，定值电阻为$ R_0 $，气敏电阻为$ R $，两电阻串联，总电阻$ R_{总}=R+R_0 $，电路电流$ I=\frac{U_{总}}{R_{总}} $。当酒精浓度增大时，$ R $减小，总电阻$ R_{总} $减小，电流$ I $增大。
选项A：电压表并联在$ R_0 $两端，测$ R_0 $的电压。根据$ U_0=IR_0 $，$ I $增大、$ R_0 $不变，故$ U_0 $增大，符合“酒精浓度越大，电压表示数越大”的要求，合理。
选项B、C：电压表并联在气敏电阻$ R $两端，测$ R $的电压。根据串联分压规律，$ U_R=U_{总}-U_0 $，$ I $增大则$ U_0 $增大，故$ U_R $减小，不符合要求，不合理。
选项D：电压表并联在电源两端，示数始终等于电源电压，不随酒精浓度变化，不符合要求，不合理。
【答案】
A
【知识点】
串联电路电压规律、欧姆定律应用
【点评】
本题结合酒精测试仪的工作原理，考查串联电路特点与欧姆定律的综合应用，关键是明确电压表测量对象，结合气敏电阻阻值变化分析电压变化，属于基础电路分析题。
【难度系数】
0.5
解题思路：首先明确气敏电阻的特性——酒精浓度越大，其阻值越小；其次分析各选项中电压表的测量对象，结合串联电路的特点和欧姆定律，判断酒精浓度增大时电压表示数的变化，选出符合要求的电路。
【解析】
设电源电压为$ U_{总} $，定值电阻为$ R_0 $，气敏电阻为$ R $，两电阻串联，总电阻$ R_{总}=R+R_0 $，电路电流$ I=\frac{U_{总}}{R_{总}} $。当酒精浓度增大时，$ R $减小，总电阻$ R_{总} $减小，电流$ I $增大。
选项A：电压表并联在$ R_0 $两端，测$ R_0 $的电压。根据$ U_0=IR_0 $，$ I $增大、$ R_0 $不变，故$ U_0 $增大，符合“酒精浓度越大，电压表示数越大”的要求，合理。
选项B、C：电压表并联在气敏电阻$ R $两端，测$ R $的电压。根据串联分压规律，$ U_R=U_{总}-U_0 $，$ I $增大则$ U_0 $增大，故$ U_R $减小，不符合要求，不合理。
选项D：电压表并联在电源两端，示数始终等于电源电压，不随酒精浓度变化，不符合要求，不合理。
【答案】
A
【知识点】
串联电路电压规律、欧姆定律应用
【点评】
本题结合酒精测试仪的工作原理，考查串联电路特点与欧姆定律的综合应用，关键是明确电压表测量对象，结合气敏电阻阻值变化分析电压变化，属于基础电路分析题。
【难度系数】
0.5
