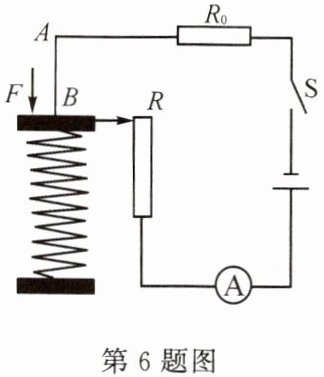

6.如图所示是握力计的原理图,其中弹簧上端和滑动变阻器的滑片固定在一起,AB是可以自由拉伸的导线,$R_0$是保护电阻,电流表的示数可以显示握力的大小。闭合开关,当握力F增加时,电流表的示数将(
A.变小
B.变大
C.不变
D.无法确定
第6题图 第7题图
B
)。A.变小
B.变大
C.不变
D.无法确定
第6题图 第7题图
答案
6.B
解析
【分析】
要判断握力F增加时电流表的示数变化，需先明确电路结构，再分析滑动变阻器接入电阻的变化，最后结合欧姆定律判断电流变化。首先确定电路中R₀与滑动变阻器R串联，电流表测总电流；当握力F增大时，弹簧压缩带动滑片下移，滑动变阻器接入电路的电阻减小，总电阻减小，电源电压不变，根据欧姆定律即可判断电流变化。
【解析】
1. 确定电路连接：由图可知，保护电阻R₀与滑动变阻器R串联，电流表测量电路中的总电流。
2. 分析滑动变阻器电阻变化：当握力F增加时，弹簧受压力向下压缩，与滑片固定的弹簧上端向下移动，滑动变阻器R接入电路的电阻减小。
3. 结合欧姆定律判断电流：电源电压U保持不变，电路总电阻R总 = R₀ + R，R减小则R总减小。根据欧姆定律I = U/R总，总电流I会变大，因此电流表的示数变大。
【答案】
B
【知识点】
欧姆定律；串联电路电阻特点；滑动变阻器的使用
【点评】
本题是力学与电学结合的基础应用题，核心考查滑动变阻器对电路电阻的影响及欧姆定律的应用，解题关键是明确滑片移动时滑动变阻器接入电阻的变化，难度较低，属于易得分题。
【难度系数】
0.6
要判断握力F增加时电流表的示数变化，需先明确电路结构，再分析滑动变阻器接入电阻的变化，最后结合欧姆定律判断电流变化。首先确定电路中R₀与滑动变阻器R串联，电流表测总电流；当握力F增大时，弹簧压缩带动滑片下移，滑动变阻器接入电路的电阻减小，总电阻减小，电源电压不变，根据欧姆定律即可判断电流变化。
【解析】
1. 确定电路连接：由图可知，保护电阻R₀与滑动变阻器R串联，电流表测量电路中的总电流。
2. 分析滑动变阻器电阻变化：当握力F增加时，弹簧受压力向下压缩，与滑片固定的弹簧上端向下移动，滑动变阻器R接入电路的电阻减小。
3. 结合欧姆定律判断电流：电源电压U保持不变，电路总电阻R总 = R₀ + R，R减小则R总减小。根据欧姆定律I = U/R总，总电流I会变大，因此电流表的示数变大。
【答案】
B
【知识点】
欧姆定律；串联电路电阻特点；滑动变阻器的使用
【点评】
本题是力学与电学结合的基础应用题，核心考查滑动变阻器对电路电阻的影响及欧姆定律的应用，解题关键是明确滑片移动时滑动变阻器接入电阻的变化，难度较低，属于易得分题。
【难度系数】
0.6
7.阻值不同的两个电阻的I-U的关系如图所示，从图中得到的下列结论中，正确的是（
A.$R_1 ＞ R_2$
B.$R_1$、$R_2$串联后的总电阻的I-U图线在区域Ⅱ内
C.$R_1$、$R_2$串联后的总电阻的I-U图线在区域Ⅲ内
D.$R_1$、$R_2$串联后的总电阻的I-U图线在区域Ⅰ内
C
）。A.$R_1 ＞ R_2$
B.$R_1$、$R_2$串联后的总电阻的I-U图线在区域Ⅱ内
C.$R_1$、$R_2$串联后的总电阻的I-U图线在区域Ⅲ内
D.$R_1$、$R_2$串联后的总电阻的I-U图线在区域Ⅰ内
答案
7.C
解析
【分析】
要解决这道题，需结合欧姆定律分析I-U图像的物理意义：在I-U图像中，图线的斜率$k=\frac{I}{U}=\frac{1}{R}$，斜率越大，电阻越小；串联电阻的总电阻等于各分电阻之和，总电阻比任何一个分电阻都大，其I-U图线的斜率会更小，据此判断各选项。
【解析】
1. 比较$R_1$和$R_2$的大小：根据欧姆定律$I=\frac{U}{R}$，变形得$R=\frac{U}{I}$，因此I-U图像中图线的斜率$k=\frac{I}{U}=\frac{1}{R}$，斜率与电阻成反比。由图可知，$R_1$的图线斜率大于$R_2$的斜率，说明$R_1 ＜ R_2$，故选项A错误。
2. 判断串联总电阻的I-U图线区域：串联电路的总电阻$R_{串}=R_1+R_2$，因此$R_{串}$比$R_1$和$R_2$都大。根据斜率与电阻的关系，$R_{串}$对应的I-U图线斜率$k_{串}=\frac{1}{R_{串}}$，会比$R_2$的斜率更小，图线更平缓，位于区域Ⅲ内。因此选项B（区域Ⅱ）、D（区域Ⅰ）错误，选项C正确。
【答案】
C
【知识点】
欧姆定律、I-U图像、串联电阻
【点评】
本题考查I-U图像与电阻的关系，以及串联电阻的特点，核心是理解I-U图线斜率与电阻的反比关系，需结合串联电阻的规律分析总电阻的图线位置，难度适中。
【难度系数】
0.6
要解决这道题，需结合欧姆定律分析I-U图像的物理意义：在I-U图像中，图线的斜率$k=\frac{I}{U}=\frac{1}{R}$，斜率越大，电阻越小；串联电阻的总电阻等于各分电阻之和，总电阻比任何一个分电阻都大，其I-U图线的斜率会更小，据此判断各选项。
【解析】
1. 比较$R_1$和$R_2$的大小：根据欧姆定律$I=\frac{U}{R}$，变形得$R=\frac{U}{I}$，因此I-U图像中图线的斜率$k=\frac{I}{U}=\frac{1}{R}$，斜率与电阻成反比。由图可知，$R_1$的图线斜率大于$R_2$的斜率，说明$R_1 ＜ R_2$，故选项A错误。
2. 判断串联总电阻的I-U图线区域：串联电路的总电阻$R_{串}=R_1+R_2$，因此$R_{串}$比$R_1$和$R_2$都大。根据斜率与电阻的关系，$R_{串}$对应的I-U图线斜率$k_{串}=\frac{1}{R_{串}}$，会比$R_2$的斜率更小，图线更平缓，位于区域Ⅲ内。因此选项B（区域Ⅱ）、D（区域Ⅰ）错误，选项C正确。
【答案】
C
【知识点】
欧姆定律、I-U图像、串联电阻
【点评】
本题考查I-U图像与电阻的关系，以及串联电阻的特点，核心是理解I-U图线斜率与电阻的反比关系，需结合串联电阻的规律分析总电阻的图线位置，难度适中。
【难度系数】
0.6
8. 在如图所示的电路中，闭合开关，将滑片P向左移动时，电流表的示数
第8题图 第9题图
变大
，电压表的示数变小
。（均选填“变大”“变小”或“不变”）第8题图 第9题图
答案
8.变大 变小
解析
【分析】
首先明确电路连接关系：滑动变阻器R与灯泡L串联，电流表测量串联电路的电流，电压表测量滑动变阻器两端的电压。当滑片P向左移动时，滑动变阻器接入电路的电阻会发生变化，结合欧姆定律和串联电路的电压规律，逐步分析电流和电压的变化情况。
【解析】
1. 确定电路：由图可知，滑动变阻器R与灯泡L串联，电流表测电路中的电流，电压表测滑动变阻器两端的电压。
2. 分析电阻变化：滑片P向左移动时，滑动变阻器接入电路的电阻丝长度变短，因此接入电路的电阻R变小。
3. 分析电流表示数：电源电压U不变，电路总电阻$ R_{总}=R_{L}+R $（$ R_{L} $为灯泡电阻），根据欧姆定律$ I=\frac{U}{R_{总}} $，总电阻变小，电路中的电流I变大，所以电流表的示数变大。
4. 分析电压表示数：灯泡两端的电压$ U_{L}=IR_{L} $，电流I变大、$ R_{L} $不变，因此$ U_{L} $变大；根据串联电路电压规律$ U=U_{L}+U_{R} $，可得滑动变阻器两端电压$ U_{R}=U-U_{L} $，因$ U_{L} $变大，所以$ U_{R} $变小，即电压表的示数变小。
【答案】变大 变小
【知识点】串联电路特点、欧姆定律、滑动变阻器的应用
【点评】本题为串联电路动态分析题，核心是明确电表测量对象，结合欧姆定律和串联电路的电压规律推导物理量变化，属于初中物理基础动态电路题，需掌握电路分析的基本方法。
【难度系数】0.5
首先明确电路连接关系：滑动变阻器R与灯泡L串联，电流表测量串联电路的电流，电压表测量滑动变阻器两端的电压。当滑片P向左移动时，滑动变阻器接入电路的电阻会发生变化，结合欧姆定律和串联电路的电压规律，逐步分析电流和电压的变化情况。
【解析】
1. 确定电路：由图可知，滑动变阻器R与灯泡L串联，电流表测电路中的电流，电压表测滑动变阻器两端的电压。
2. 分析电阻变化：滑片P向左移动时，滑动变阻器接入电路的电阻丝长度变短，因此接入电路的电阻R变小。
3. 分析电流表示数：电源电压U不变，电路总电阻$ R_{总}=R_{L}+R $（$ R_{L} $为灯泡电阻），根据欧姆定律$ I=\frac{U}{R_{总}} $，总电阻变小，电路中的电流I变大，所以电流表的示数变大。
4. 分析电压表示数：灯泡两端的电压$ U_{L}=IR_{L} $，电流I变大、$ R_{L} $不变，因此$ U_{L} $变大；根据串联电路电压规律$ U=U_{L}+U_{R} $，可得滑动变阻器两端电压$ U_{R}=U-U_{L} $，因$ U_{L} $变大，所以$ U_{R} $变小，即电压表的示数变小。
【答案】变大 变小
【知识点】串联电路特点、欧姆定律、滑动变阻器的应用
【点评】本题为串联电路动态分析题，核心是明确电表测量对象，结合欧姆定律和串联电路的电压规律推导物理量变化，属于初中物理基础动态电路题，需掌握电路分析的基本方法。
【难度系数】0.5
9. 在如图所示的电路中，电源电压不变，开关S由闭合到断开时，电流表的示数将
变小
，电压表的示数将不变
。（均选填“变大”“变小”或“不变”）答案
9.变小 不变
解析
【分析】首先明确开关闭合、断开时的电路连接方式及电表测量对象：开关S闭合时，电阻R与灯泡L并联，电流表测干路电流，电压表测电源电压；开关S断开后，R所在支路断路，电路变为仅灯泡L的简单电路，电流表测通过L的电流，电压表仍测电源电压。再根据并联电路电流规律、电源电压不变的特点分析：并联电路干路电流等于各支路电流之和，断开S后，干路电流从“R和L的电流之和”变为仅L的电流，因此电流表示数变小；电压表始终测电源电压，电源电压不变，所以电压表示数不变。
【解析】1. 开关S闭合时，R与L并联，电流表测干路电流，根据并联电路电流规律，干路电流$I_{总}=I_R + I_L$；电压表并联在电源两端，测电源电压$U$。2. 开关S断开后，R支路断开，电路为L的简单电路，电流表测通过L的电流，由于L两端电压仍为电源电压$U$，L的电阻不变，所以通过L的电流$I_L$不变，此时电流表示数为$I_L$，相比原来的$I_R + I_L$，示数变小；电压表仍测电源电压，电源电压不变，所以电压表示数不变。
【答案】变小 不变
【知识点】并联电路电流规律、电流表使用、电压表使用
【点评】本题考查电路动态分析，关键是判断开关通断后电路的连接方式和电表测量对象，利用并联电路特点和电源电压不变的规律即可解答，属于基础电路分析题。
【难度系数】0.6
【解析】1. 开关S闭合时，R与L并联，电流表测干路电流，根据并联电路电流规律，干路电流$I_{总}=I_R + I_L$；电压表并联在电源两端，测电源电压$U$。2. 开关S断开后，R支路断开，电路为L的简单电路，电流表测通过L的电流，由于L两端电压仍为电源电压$U$，L的电阻不变，所以通过L的电流$I_L$不变，此时电流表示数为$I_L$，相比原来的$I_R + I_L$，示数变小；电压表仍测电源电压，电源电压不变，所以电压表示数不变。
【答案】变小 不变
【知识点】并联电路电流规律、电流表使用、电压表使用
【点评】本题考查电路动态分析，关键是判断开关通断后电路的连接方式和电表测量对象，利用并联电路特点和电源电压不变的规律即可解答，属于基础电路分析题。
【难度系数】0.6
10. 在如图所示的电路中，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P自右向左移动的过程中，电压表的示数将
变大
，电流表的示数将变大
，电压表与电流表示数的比值将不变
。（均选填“变大”“不变”或“变小”）答案
10.变大 变大 不变
解析
【分析】首先明确电路结构：定值电阻R₁与滑动变阻器R₂串联，电流表测量电路中的总电流，电压表测量R₁两端的电压。当滑片P自右向左移动时，滑动变阻器接入电路的电阻变小，导致电路总电阻变化；结合电源电压恒定，利用欧姆定律逐步分析电流、电压的变化，再推导电压表与电流表示数的比值变化。
【解析】解：由电路图可知，R₁与R₂串联，电流表测电路电流，电压表测R₁两端电压。
1. 滑片P左移，R₂接入电路的电阻减小，电路总电阻R总=R₁+R₂变小；电源电压U恒定，根据欧姆定律I=U/R总，电路电流I变大，因此电流表示数变大；
2. R₁为定值电阻，由U₁=IR₁可知，I变大、R₁不变，所以R₁两端的电压U₁变大，即电压表示数变大；
3. 电压表与电流表示数的比值为U₁/I，根据欧姆定律，该比值等于定值电阻R₁的阻值，R₁的阻值不变，因此比值不变。
【答案】变大 变大 不变
【知识点】串联电路特点、欧姆定律、滑动变阻器的应用
【点评】本题考查串联电路规律和欧姆定律的基础应用，核心是明确电表测量对象及滑动变阻器电阻变化对电路的影响，属于常规题型。
【难度系数】0.5
【解析】解：由电路图可知，R₁与R₂串联，电流表测电路电流，电压表测R₁两端电压。
1. 滑片P左移，R₂接入电路的电阻减小，电路总电阻R总=R₁+R₂变小；电源电压U恒定，根据欧姆定律I=U/R总，电路电流I变大，因此电流表示数变大；
2. R₁为定值电阻，由U₁=IR₁可知，I变大、R₁不变，所以R₁两端的电压U₁变大，即电压表示数变大；
3. 电压表与电流表示数的比值为U₁/I，根据欧姆定律，该比值等于定值电阻R₁的阻值，R₁的阻值不变，因此比值不变。
【答案】变大 变大 不变
【知识点】串联电路特点、欧姆定律、滑动变阻器的应用
【点评】本题考查串联电路规律和欧姆定律的基础应用，核心是明确电表测量对象及滑动变阻器电阻变化对电路的影响，属于常规题型。
【难度系数】0.5
