2. 在“测量小灯泡的电阻”实验中，小冰用标有“20 Ω 2 A”的滑动变阻器、电压表、电流表、开关、导线、3节干电池和正常工作电压为2.5 V的小灯泡进行实验。

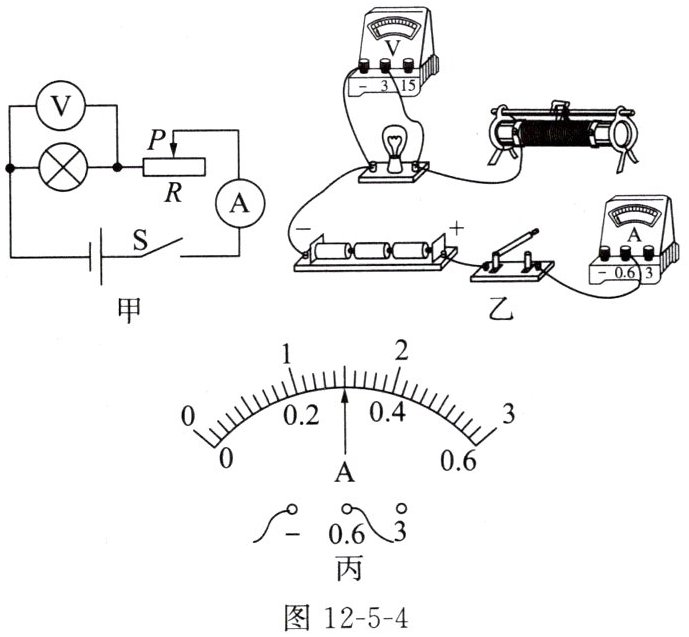

(1) 根据如图12-5-4甲所示的电路图，请你用笔画线代替导线，将图12-5-4乙中的实物电路补充完整。
(2)小冰连接好最后一根导线，小灯泡立即发光，请你指出实验中的操作不当之处：

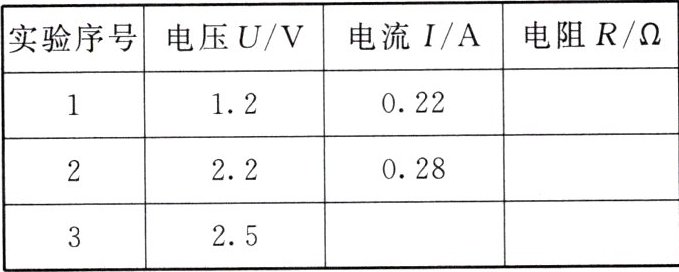

(3)排除电路故障后，闭合开关，移动滑动变阻器的滑动头，先后测量得到两组数据(如下表所示)。小冰要测量小灯泡正常发光时的电阻，接下来的操作是
(4)根据测得的数据，小冰计算后发现小灯泡在不同电压下的电阻不相等，其原因是
(1) 根据如图12-5-4甲所示的电路图，请你用笔画线代替导线，将图12-5-4乙中的实物电路补充完整。
(2)小冰连接好最后一根导线，小灯泡立即发光，请你指出实验中的操作不当之处：
连接电路时开关没有断开
。(3)排除电路故障后，闭合开关，移动滑动变阻器的滑动头，先后测量得到两组数据(如下表所示)。小冰要测量小灯泡正常发光时的电阻，接下来的操作是
将滑动变阻器的滑动头向左移动，使电压表的示数为2.5 V
。小灯泡正常发光时电流表的示数如图12-5-4丙所示，为0.30
A，此时小灯泡的电阻为8.3
(结果保留一位小数)Ω。(4)根据测得的数据，小冰计算后发现小灯泡在不同电压下的电阻不相等，其原因是
小灯泡的电阻受到温度的影响
。答案
2. (1) 图略
(2) 连接电路时开关没有断开
(3) 将滑动变阻器的滑动头向左移动，使电压表的示数为2.5 V 0.30 8.3
(4) 小灯泡的电阻受到温度的影响
(2) 连接电路时开关没有断开
(3) 将滑动变阻器的滑动头向左移动，使电压表的示数为2.5 V 0.30 8.3
(4) 小灯泡的电阻受到温度的影响
解析
【分析】
本题围绕“测量小灯泡的电阻”实验展开，需分步骤思考各问题：
1. 第(1)问：根据电路图，电压表并联在小灯泡两端（选0~3V量程，匹配额定电压2.5V），电流表串联（选0~0.6A量程），滑动变阻器“一上一下”接入，按此补充实物导线即可。
2. 第(2)问：连接电路时，为避免电路接通瞬间电流过大损坏元件，开关应断开，连接最后一根导线灯泡立即发光，说明开关未断开，是操作不当。
3. 第(3)问：小灯泡正常发光需电压为额定值2.5V，需移动滑动变阻器滑片减小接入电阻，提升灯泡两端电压至2.5V；电流表读数看量程和分度值，结合欧姆定律R=U/I计算电阻。
4. 第(4)问：灯丝电阻随温度变化，不同电压下灯泡功率不同，温度不同，故电阻不等。
【解析】
(1) 实物连接：电压表选0~3V量程并联在小灯泡两端，电流表选0~0.6A量程串联在电路中，滑动变阻器按“一上一下”原则接入电路，补充对应导线（图略）。
(2) 连接电路时，开关应处于断开状态，防止电路接通时电流过大损坏元件，操作不当之处为：连接电路时开关没有断开。
(3) 要使小灯泡正常发光，需调节滑动变阻器，减小其接入电路的电阻，使灯泡两端电压达到额定电压2.5V，故操作是：将滑动变阻器的滑动头向左移动，使电压表的示数为2.5 V；电流表量程为0~0.6A，分度值为0.02A，示数为0.30 A；根据欧姆定律R=U/I，此时小灯泡电阻R=2.5V/0.30A≈8.3 Ω。
(4) 小灯泡灯丝的电阻随温度升高而增大，不同电压下，小灯泡的实际功率不同，灯丝温度不同，因此电阻不相等。
【答案】
(1) 图略
(2) 连接电路时开关没有断开
(3) 将滑动变阻器的滑动头向左移动，使电压表的示数为2.5 V；0.30；8.3
(4) 小灯泡的电阻受到温度的影响
【知识点】
伏安法测电阻、欧姆定律、影响电阻的因素
【点评】
本题是电学实验的综合考查题，涵盖实验操作规范、电路连接、欧姆定律应用及电阻影响因素，注重对实验细节和原理的理解，是初中电学的重点题型。
【难度系数】
0.5
本题围绕“测量小灯泡的电阻”实验展开，需分步骤思考各问题：
1. 第(1)问：根据电路图，电压表并联在小灯泡两端（选0~3V量程，匹配额定电压2.5V），电流表串联（选0~0.6A量程），滑动变阻器“一上一下”接入，按此补充实物导线即可。
2. 第(2)问：连接电路时，为避免电路接通瞬间电流过大损坏元件，开关应断开，连接最后一根导线灯泡立即发光，说明开关未断开，是操作不当。
3. 第(3)问：小灯泡正常发光需电压为额定值2.5V，需移动滑动变阻器滑片减小接入电阻，提升灯泡两端电压至2.5V；电流表读数看量程和分度值，结合欧姆定律R=U/I计算电阻。
4. 第(4)问：灯丝电阻随温度变化，不同电压下灯泡功率不同，温度不同，故电阻不等。
【解析】
(1) 实物连接：电压表选0~3V量程并联在小灯泡两端，电流表选0~0.6A量程串联在电路中，滑动变阻器按“一上一下”原则接入电路，补充对应导线（图略）。
(2) 连接电路时，开关应处于断开状态，防止电路接通时电流过大损坏元件，操作不当之处为：连接电路时开关没有断开。
(3) 要使小灯泡正常发光，需调节滑动变阻器，减小其接入电路的电阻，使灯泡两端电压达到额定电压2.5V，故操作是：将滑动变阻器的滑动头向左移动，使电压表的示数为2.5 V；电流表量程为0~0.6A，分度值为0.02A，示数为0.30 A；根据欧姆定律R=U/I，此时小灯泡电阻R=2.5V/0.30A≈8.3 Ω。
(4) 小灯泡灯丝的电阻随温度升高而增大，不同电压下，小灯泡的实际功率不同，灯丝温度不同，因此电阻不相等。
【答案】
(1) 图略
(2) 连接电路时开关没有断开
(3) 将滑动变阻器的滑动头向左移动，使电压表的示数为2.5 V；0.30；8.3
(4) 小灯泡的电阻受到温度的影响
【知识点】
伏安法测电阻、欧姆定律、影响电阻的因素
【点评】
本题是电学实验的综合考查题，涵盖实验操作规范、电路连接、欧姆定律应用及电阻影响因素，注重对实验细节和原理的理解，是初中电学的重点题型。
【难度系数】
0.5
1. 在“伏安法测电阻”实验中，实验原理是
图 12-5-5
$R=\frac{U}{I}$

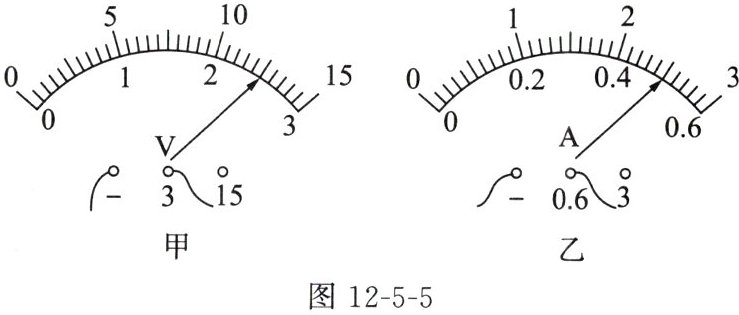

。小安用伏安法测量电阻R 的阻值时，当滑动变阻器的滑动头移动到某一位置时，并联在电阻 R 两端的电压表的示数如图 12-5-5 甲所示，与电阻 R 串联的电流表的示数如图12-5-5 乙所示，则电压表的示数为2.5
V，电流表的示数为0.50
A，本次测得电阻 R 的阻值为5
Ω。图 12-5-5
答案
1. $R=\frac{U}{I}$ 2. 2.5 3. 0.50 4. 5
解析
【分析】
本题考查伏安法测电阻的相关知识，解题思路如下：首先明确伏安法测电阻的原理是欧姆定律的变形公式；接着读取电表的示数，需先确定电压表和电流表的量程及分度值，再根据指针位置读数；最后利用公式R=U/I计算电阻值。
【解析】
1. 伏安法测电阻的实验原理是欧姆定律的变形公式：$R=\frac{U}{I}$。
2. 电压表读数：图甲中电压表选用0~3V量程，该量程分度值为0.1V，指针指向2.5V刻度处，因此电压表示数为2.5V。
3. 电流表读数：图乙中电流表选用0~0.6A量程，该量程分度值为0.02A，指针指向0.50A刻度处，因此电流表示数为0.50A。
4. 计算电阻：根据公式$R=\frac{U}{I}$，代入U=2.5V、I=0.50A，可得$R=\frac{2.5V}{0.50A}=5Ω$。
【答案】
$R=\frac{U}{I}$；2.5；0.50；5
【知识点】
伏安法测电阻、欧姆定律、电表读数
【点评】
本题是伏安法测电阻的基础实验题，重点考查电表读数方法和电阻计算，属于电学实验核心基础内容，要求学生掌握电表量程判断、分度值确定及公式应用。
【难度系数】
0.2
本题考查伏安法测电阻的相关知识，解题思路如下：首先明确伏安法测电阻的原理是欧姆定律的变形公式；接着读取电表的示数，需先确定电压表和电流表的量程及分度值，再根据指针位置读数；最后利用公式R=U/I计算电阻值。
【解析】
1. 伏安法测电阻的实验原理是欧姆定律的变形公式：$R=\frac{U}{I}$。
2. 电压表读数：图甲中电压表选用0~3V量程，该量程分度值为0.1V，指针指向2.5V刻度处，因此电压表示数为2.5V。
3. 电流表读数：图乙中电流表选用0~0.6A量程，该量程分度值为0.02A，指针指向0.50A刻度处，因此电流表示数为0.50A。
4. 计算电阻：根据公式$R=\frac{U}{I}$，代入U=2.5V、I=0.50A，可得$R=\frac{2.5V}{0.50A}=5Ω$。
【答案】
$R=\frac{U}{I}$；2.5；0.50；5
【知识点】
伏安法测电阻、欧姆定律、电表读数
【点评】
本题是伏安法测电阻的基础实验题，重点考查电表读数方法和电阻计算，属于电学实验核心基础内容，要求学生掌握电表量程判断、分度值确定及公式应用。
【难度系数】
0.2
