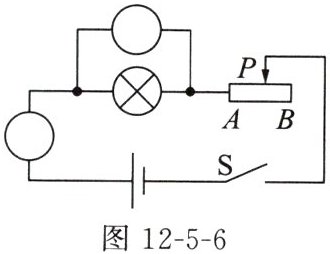

2. 图12-5-6为“伏安法测量小灯泡的电阻”的实验电路图。

(1)请你在图12-5-6中的“○”内填上合适的电表符号。
(2)闭合开关S，将滑动变阻器的滑动头P向A端移动，小灯泡会变（选填“亮”或“暗”）。

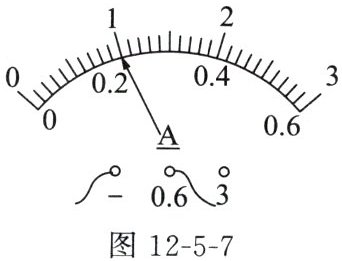

(3)图12-5-7中电流表的示数为A。

(1) 图略 (2) 亮 (3) 0.20

【分析】
本题围绕伏安法测小灯泡电阻的实验展开，需分三小问思考：
1. 电表符号填写：根据电流表串联、电压表并联的使用规则，判断电路图中○的类型；
2. 滑动变阻器移动对灯泡亮度的影响：分析滑片移动时接入电阻的变化，结合欧姆定律和功率公式判断电流与实际功率变化，进而确定亮度；
3. 电流表读数：明确量程和分度值，读取指针对应的示数。
【解析】
(1) 电表使用规则：电流表需串联在电路中，电压表需并联在被测用电器两端。因此，与小灯泡串联的“○”填电流表符号“A”，与小灯泡并联的“○”填电压表符号“V”。
(2) 滑动变阻器滑片向A端移动时，接入电路的电阻丝长度变短，接入电阻减小，电路总电阻减小；电源电压不变，由欧姆定律$I=\frac{U}{R}$可知，电路电流增大；小灯泡的实际功率$P=I^2R_L$（$R_L$为灯泡电阻，保持不变），电流增大则实际功率增大，因此小灯泡变亮。
(3) 电流表选用0~0.6A量程，该量程分度值为0.02A，指针指向0.2A刻度处，故示数为0.20A。
【答案】
(1) 图略 (2) 亮 (3) 0.20
【知识点】
伏安法测电阻、滑动变阻器的使用、电流表读数
【点评】
本题考查伏安法测电阻实验的基础知识点，涵盖电表使用、电路动态分析、仪器读数等内容，属于常规基础题，注重对实验基本操作和原理的应用。
【难度系数】
0.8

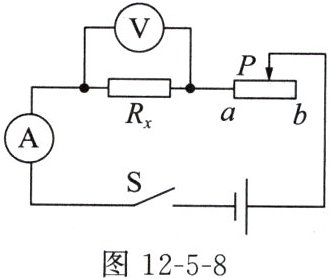

3. 为了用电流表、电压表测量定值电阻$R_x$的阻值，实验小组设计了如图12-5-8所示的电路。

(1)连接电路时，开关应处于状态。闭合开关S前，应将滑动变阻器的滑动头P移到（选填“a”或“b”）端。试触时发现电流表的指针偏转角度很小，闭合开关S后，移动滑动变阻器的滑动头时发现指针偏转角度仍然较小，产生该现象的原因可能是。

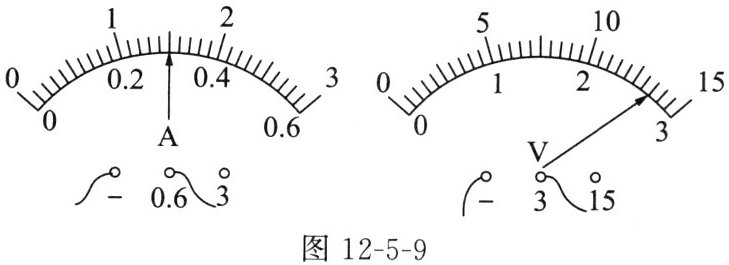

(2)实验中当把滑动变阻器的滑动头P置于某位置时，电流表和电压表的示数如图12-5-9所示，则此时电阻$R_x=$Ω。

(3)滑动变阻器在实验中的作用是：
①；②。

(1) 断开 b 电流表所选的量程过大 (2) 9 (3) ① 保护电路 ② 改变$R_x$两端的电压，进行多次测量，计算电阻并取平均值从而减小实验误差

【分析】
本题为伏安法测定值电阻阻值的实验题，需结合电学实验操作规范、电表读数规则、滑动变阻器的作用及欧姆定律来解题。(1)连接电路时开关断开是为防止短路，闭合开关前滑动变阻器调至最大阻值处保护电路；电流表指针偏转小且移动滑片无明显变化，说明量程选择不当。(2)根据电表量程读出示数，利用欧姆定律计算电阻。(3)滑动变阻器的作用需结合实验目的分析。
【解析】
(1)连接电路时，为避免短路损坏元件，开关应处于断开状态；闭合开关前，滑动变阻器需调至最大阻值处，由电路可知滑片移到b端时阻值最大。试触时电流表指针偏转小，移动滑片仍无明显变化，说明电流表所选量程过大（若为电阻过大，移动滑片阻值变化时电流会改变）。
(2)读取电表：电流表量程为0~0.6A，示数为0.3A；电压表量程为0~3V，示数为2.7V。根据欧姆定律$R=\frac{U}{I}=\frac{2.7V}{0.3A}=9Ω$。
(3)滑动变阻器的作用：①连接电路时调至最大阻值，防止电流过大，保护电路；②移动滑片可改变$R_x$两端的电压和电路中的电流，进行多次测量，计算电阻并取平均值，减小实验误差。
【答案】
(1)断开；b；电流表所选的量程过大 (2)9 (3)①保护电路；②改变$R_x$两端的电压，进行多次测量，计算电阻并取平均值从而减小实验误差
【知识点】
伏安法测电阻、滑动变阻器的使用、欧姆定律
【点评】
本题考查伏安法测电阻的基础实验知识，涵盖实验操作规范、电表读数、器材作用等核心考点，是初中电学实验的重点内容，侧重对实验细节的考查。
【难度系数】
0.6

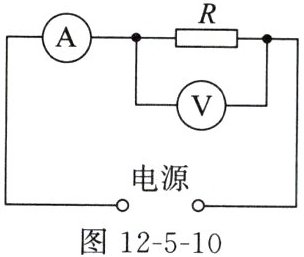

4. 用电压表和电流表可以测未知电阻R的阻值(即伏安法测电阻)。图12-5-10为一种测量方案的原理图(不考虑多次测量，图中用“电源”表示电路的其他部分)。

图12-5-10

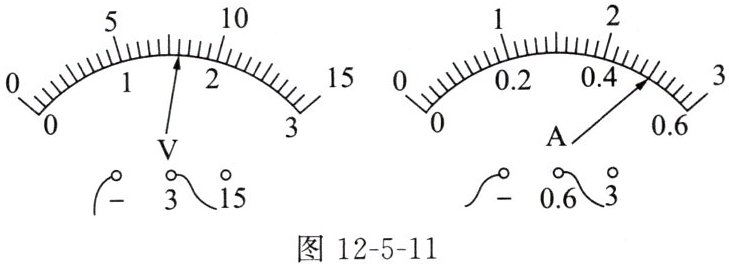

(1)某次实验时，电压表和电流表的示数如图12-5-11所示，则电压表的示数为V，电流表的示数为A，本次测得电阻R的阻值为Ω。

图12-5-11
(2)考虑到电压表的电阻会给测量结果带来误差，那么用这种方法测量出来的电阻值(选填“大于”“小于”或“等于”)真实值，原因是

(1) 1.6 0.50 3.2 (2) 小于 电流表测量的是通过待测电阻和电压表的总电流，电流的测量值偏大；而电压表测量的是待测电阻两端的实际电压，根据$R=\frac{U}{I}$可知，待测电阻的阻值测量值小于真实值

【分析】
本题分为两小问，第(1)问需先正确读取电压表和电流表的示数，再利用欧姆定律计算电阻；第(2)问需分析电流表外接法的误差来源，结合欧姆定律判断测量值与真实值的关系。
【解析】
(1) 读取电表示数：电压表选用小量程，示数为1.6V；电流表选用小量程，示数为0.50A。根据欧姆定律$R=\frac{U}{I}$，代入数据得$R=\frac{1.6V}{0.50A}=3.2Ω$。
(2) 该电路为电流表外接法，电压表与待测电阻R并联，测量的是R两端的实际电压；但电流表测量的是通过R和电压表的总电流，电流的测量值大于通过R的真实电流。根据$R=\frac{U}{I}$，电压测量值准确，电流测量值偏大，因此计算出的电阻测量值小于真实值。
【答案】
(1) 1.6；0.50；3.2 (2) 小于；电流表测量的是通过待测电阻和电压表的总电流，电流的测量值偏大；而电压表测量的是待测电阻两端的实际电压，根据$R=\frac{U}{I}$可知，待测电阻的阻值测量值小于真实值
【知识点】
伏安法测电阻、欧姆定律、电路误差分析
【点评】
本题考查伏安法测电阻的基本操作与误差分析，是电学核心知识点的综合应用，需掌握电表读数规则和电流表内外接法的误差判断方法。
【难度系数】
0.6
